Możliwość zmiany kierunku obrotów w wiertnicach jest kluczową funkcją, która znacząco wpływa na ich wszechstronność i efektywność pracy. Od prostych wiertarek ręcznych po zaawansowane wiertnice poziome kierunkowe, odwracanie kierunku ruchu jest niezbędne do wielu zadań - od wkręcania i wykręcania śrub, przez uwalnianie zablokowanych narzędzi, po precyzyjne sterowanie trajektorią wiercenia.
Podstawy Zmiany Kierunku Obrotu Silnika Jednofazowego
W przypadku wiertnic, w których zamontowany jest silnik jednofazowy z przekładnią oraz przełącznikiem prawo-0-lewo, zmiana kierunku obrotów jest możliwa do realizacji. Zasada działania opiera się na rozwiązaniach stosowanych w innych podobnych urządzeniach wyposażonych w silniki jednofazowe i przełączniki obrotów.
Mechanizm Przełączania

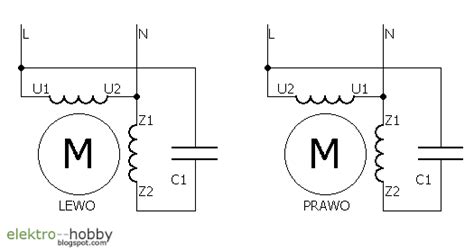

Sama zmiana obrotów w silniku jednofazowym polega na odwróceniu zasilania jednego z uzwojeń (roboczego lub rozruchowego). Mechanizm zmiany kierunku obrotów w wiertarce to prosty, ale sprytny system. Przełącznik zmienia biegunowość prądu w silniku, co powoduje odwrócenie kierunku obrotów wirnika. W praktyce oznacza to, że za pomocą jednego kliknięcia możemy dostosować wiertarkę do aktualnej potrzeby. Co więcej, zmiana ta odbywa się płynnie i nie wpływa na ogólną moc urządzenia. W standardowym ustawieniu narzędzie działa w trybie „prawo” - oznacza to, że wiertło obraca się zgodnie z ruchem wskazówek zegara, co jest naturalnym kierunkiem pracy przy większości zadań, takich jak wiercenie otworów czy wkręcanie śrub. Funkcja obrotów w lewo, czyli przeciwnie do ruchu wskazówek zegara, jest niezbędna, gdy trzeba coś wykręcić, usunąć zablokowane wiertło lub odkręcić śrubę.
Rola Kondensatorów
W systemach z silnikami jednofazowymi ważną rolę odgrywają kondensatory. Na przykład, w jednym z oryginalnych rozwiązań pojemności kondensatorów to dwa kondensatory połączone szeregowo po 100 i 150uF na 350V, co daje łącznie 250uF. Pierwszy jest taki sam jak w naszym silniku 50uF 450V. Odpowiednie dobranie i podłączenie kondensatorów jest kluczowe dla prawidłowej pracy silnika.
Wyzwania w Silnikach Szeregowych Komutatorowych
Specyficzne problemy mogą pojawić się w przypadku silników szeregowych komutatorowych. Przykładem jest wiertarka WMW HBM32/2R, której silnik po wymianie płytki regulacji obrotów obracał się w lewą stronę.
Problem Iskrzenia i Przestawienie Uzwojeń

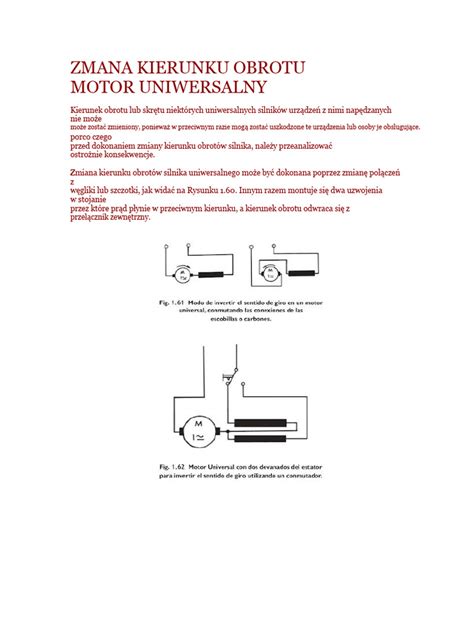

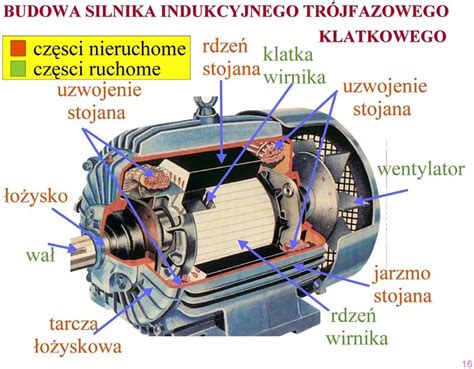

Zmiana podłączenia szczotek lub uzwojeń stojana w takim silniku powoduje zmianę obrotów, ale często prowadzi do niedopuszczalnego iskrzenia na komutatorze. Jest to spowodowane przestawieniem zezwojów uzwojenia wirnika ze strefy obojętnej. Próby zmiany kierunku obrotów poprzez zamianę szczotek, jeśli powodują iskrzenie, są nieskuteczne i mogą świadczyć o głębszym problemie z połączeniem uzwojeń stojana.
Czujniki Obrotów i Sprzężenie Zwrotne
W niektórych silnikach, szczególnie tych z zaawansowanymi regulatorami, istotną rolę odgrywają czujniki obrotów. Warto sprawdzić, czy na ośce wirnika, zaraz przy komutatorze lub na wentylatorze, nie ma pierścienia z magnesem. Taki pierścień zazwyczaj oznacza, że regulator posiadał sprzężenie zwrotne do stabilizacji obrotów. Przykładem jest sytuacja z wiertarką Metabo, gdzie po wyjęciu regulatora z komutatora sypał się ogień, natomiast po włożeniu regulatora na miejsce wiertarka pracowała poprawnie. Sugeruje to, że oryginalny regulator mógł posiadać czujnik obrotów, który jest kluczowy dla prawidłowego funkcjonowania. Zmianę kierunku obrotów w takich przypadkach można zazwyczaj wykonać tylko poprzez zmianę układu połączeń cewek stojana.
Funkcja Obrotów Prawo-Lewo w Praktyce
Funkcja obrotów prawo-lewo to cecha, która z pozoru może wydawać się mało istotna, ale w praktyce znacznie podnosi funkcjonalność wiertarki czy wiertnicy.
Dlaczego Zmiana Kierunku Obrotów jest Kluczowa?
Możliwość zmiany kierunku obrotów to nie tylko wygoda, ale też bezpieczeństwo pracy. Dzięki niej można szybko reagować na niespodziewane sytuacje, takie jak zablokowanie wiertła czy trudności z wykręceniem uszkodzonej śruby. Właśnie wtedy wkracza funkcja obrotów w lewo, czyli przeciwnie do ruchu wskazówek zegara. Taka możliwość czyni z wiertarki narzędzie uniwersalne, dostosowane do wielu zadań.
Zastosowania Obrotów w Lewo
- Wykręcanie śrub i wkrętów: To najbardziej oczywiste zastosowanie.
- Uwalnianie zablokowanego wiertła: Gdy wiertło utknie w materiale, zmiana kierunku pozwala łatwo i bezpiecznie uwolnić narzędzie, minimalizując ryzyko uszkodzenia zarówno wiertła, jak i samego materiału.
- Prace z gwintami lewoskrętnymi: Choć takie sytuacje nie zdarzają się codziennie, funkcja ta znacznie zwiększa uniwersalność narzędzia, umożliwiając pracę z nietypowymi połączeniami.
Dostępność Funkcji
Nie każda wiertarka jest wyposażona w możliwość zmiany kierunku obrotów, ale większość nowoczesnych modeli - zwłaszcza tych przeznaczonych dla majsterkowiczów i profesjonalistów - oferuje tę funkcję jako standard. Warto zwrócić na to uwagę podczas zakupu narzędzia, szczególnie jeśli planujemy korzystać z niego w bardziej wymagających warunkach.
Wiertnice Poziome Kierunkowe: Szerszy Kontekst Sterowania Kierunkiem
W kontekście wiertnic, szczególnie wiertnic poziomych kierunkowych, pojęcie "zmiany kierunku" ma także szersze znaczenie, odnoszące się do sterowania trajektorią wiercenia, a nie tylko do kierunku obrotów silnika napędzającego wiertło. Wiertnica pozioma kierunkowa to urządzenie służące do wierceń w kierunkach poziomych, pozwalające dostosować kierunek wiercenia do potrzeb różnych projektów inżynieryjnych.
Wiercenie kierunkowe poziome HDD
Budowa i Systemy Wiertnicy Kierunkowej
System wiertniczy jest głównym korpusem operacji wiercenia i przeciągania wstecznego. Składa się z hosta wiertnicy, stołu obrotowego itp. Host wiertnicy jest umieszczony na ramie wiertnicy, aby zakończyć operację wiercenia i operację przeciągania wstecznego. Stół obrotowy jest zainstalowany na przednim końcu głównej maszyny wiertnicy, połączony z rurą wiertniczą i spełnia wymagania różnych stanów pracy poprzez zmianę prędkości sterowania i wyjściowej oraz momentu obrotowego stołu obrotowego. Dodatkowo wiertnica składa się z:
- Systemu zasilania: Składa się z hydraulicznego źródła zasilania i generatora, dostarczając wysokociśnieniowego oleju hydraulicznego jako zasilanie oraz energię do urządzeń elektrycznych i oświetlenia.
- Systemu błotnego: Zapewnia błoto odpowiednie do warunków wiercenia, składając się ze zbiornika do mieszania błota, pompy błotnej i rurociągu błotnego.
- Narzędzi wiertniczych oraz maszyn i narzędzi pomocniczych: Są to wszelkiego rodzaju maszyny i narzędzia stosowane przy wierceniu i rozwiercaniu, takie jak rury wiertnicze, wiertła, silniki do błota, rozwiertaki, noże tnące, pierścienie osadcze, złącza obrotowe i ściągacze.
Sterowanie Trajektorią Wiercenia
System kontroli kierunku w wiertnicy poziomej to narzędzie kierunkowe, które monitoruje i kontroluje określoną pozycję oraz inne parametry wiertła pod ziemią za pośrednictwem komputera. Prowadzi wiertło do prawidłowego wiercenia, dzięki czemu może ono wiercić zgodnie z krzywą projektową. Często stosuje się dwie formy systemów sterowania kierunkiem: przenośne bezprzewodowe i przewodowe. Do sterowania trajektorią wiercenia używa się narzędzi sterowania kierunkowego, takich jak sterowniki kierunkowe i przekładnie kierownicze, które pomagają operatorom dostosować kierunek wiercenia. Sterownik kierunku jest zazwyczaj instalowany na rurze wiertniczej, a regulując jego kąt, można zmienić kierunek wiercenia. Przekładnia sterowa służy do zmiany kierunku rury wiertniczej, zmieniając tym samym kierunek wiercenia. Możliwe jest również dostosowanie prędkości obrotowej i momentu obrotowego za pomocą regulowanych funkcji. Regulując te parametry, można zmieniać prędkość i siłę przesuwu rury wiertniczej podczas wiercenia, wpływając w ten sposób na kierunek wiercenia. Zwiększenie prędkości obrotowej i momentu obrotowego może zwiększyć siłę wiercenia i sprawić, że rura wiertnicza wwierci się w formację skalną szybko i bezpośrednio, natomiast ich zmniejszenie może spowolnić wiercenie i uczynić je płynniejszym. Wiertnice poziome są wyposażone w urządzenia pomiarowo-regulacyjne, które pomagają operatorom monitorować kierunek wierceń w czasie rzeczywistym i wprowadzać korekty. Typowe urządzenia pomiarowe obejmują celowniki i sondy głębinowe.
Różnice Między Wierceniem Kierunkowym a Prowadzonym
W kontekście inżynierii bezwykopowej wyróżnia się wiercenie kierunkowe i wiercenie prowadzone. Wiercenie kierunkowe polega na wykonaniu otworu pilotowego zgodnie z zaprojektowaną trajektorią, a następnie jego poszerzeniu i wciągnięciu rurociągu. Wykorzystuje ono mieszaninę bentonitu, wody i powietrza do smarowania, chłodzenia i usuwania urobku. Na wiertle instaluje się kierunkowy przyrząd pomiarowy i kontrolny, który może zmieniać kąt nachylenia wiertła. Wiercenie kierowane natomiast zmienia kierunek wiercenia i reguluje kąt zagłębienia wiertła za pomocą asymetrycznej reakcji płaszczyzny pochylonej wiertła. Podczas wiercenia sygnał wysyłany przez sondę lub nadajnik jest odbierany przez detektor powierzchniowy, co pozwala na bieżącą regulację kąta i głębokości. Obydwie metody oferują mniejszą ingerencję na powierzchni, dużą prędkość budowy i wysoką dokładność konstrukcji.
