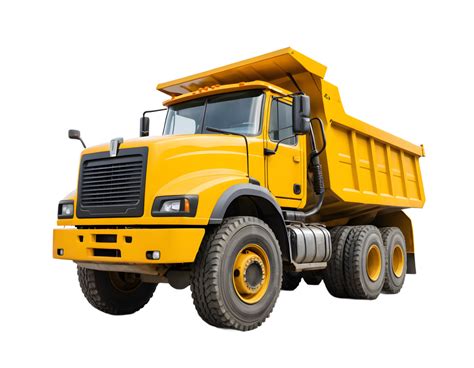

Naczepa wywrotka to jedno z najbardziej uniwersalnych narzędzi w transporcie materiałów sypkich. Jest powszechnie stosowana na budowach, w kopalniach kruszyw, przy modernizacji dróg oraz podczas prac rolniczych. Jej podstawowym zadaniem jest przewiezienie ładunku i rozładowanie go poprzez uniesienie skrzyni, najczęściej do tyłu, rzadziej na bok.
Znaczenie wymiarów naczepy wywrotki
Jeśli kiedykolwiek przewoziłeś piasek, gruz lub asfalt, wiesz, że dobór sprzętu ma znaczenie już na etapie załadunku. To od wymiarów naczepy wywrotki zależą pojemność, stabilność przy wyładunku oraz zużycie paliwa. Wymiary naczepy są kluczowe, ponieważ decydują o wszystkim, od ładowności i stabilności, po spalanie, bezpieczeństwo i trwałość pojazdu.
Wpływ długości skrzyni na pojemność i stabilność
Dłuższa skrzynia oznacza większą kubaturę, czyli możliwość przewiezienia większej objętości materiału, ale wiąże się to również z wyższym środkiem ciężkości. Może to prowadzić do ryzyka utraty równowagi przy wywrocie na nierównym terenie. Dobór wymiarów naczepy wywrotki to kwestia czystej praktyki, a nie estetyki.
Typ materiału a wybór naczepy
- Na budowie, gdzie liczy się kompaktowość i nisko położony środek ciężkości, wygrywa stalowa wanna o mniejszych gabarytach.
- Przy przewozie zboża, trocin czy żwiru na długich trasach lepiej sprawdzi się aluminiowa naczepa o większej pojemności i niższej masie własnej.
W skrócie: wymiary naczepy to nie tylko liczby w katalogu, ale realny wskaźnik efektywności pracy i rentowności całego transportu.
Standardowe wymiary i pojemność naczep
Na pierwszy rzut oka wszystkie naczepy wywrotki wyglądają podobnie. Jednak kilka centymetrów różnicy w długości czy wysokości burty potrafi diametralnie zmienić ich możliwości załadunkowe. Najczęściej spotykane wymiary mieszczą się w przedziałach:
- Długość: 7,2-8,5 metra
- Szerokość: 2,30-2,38 metra
- Wysokość burty: 1,4-1,7 metra
W praktyce daje to od 24 do 33 m³ pojemności w konstrukcjach stalowych i nawet 35-45 m³ w wersjach aluminiowych.
Przykład obliczeniowy pojemności
Skrzynia o wymiarach 7,5 × 2,3 × 1,5 m mieści około 26 m³ materiału. Wystarczy jednak podnieść burty do 1,7 m, by pojemność wzrosła o kolejne 4 m³. To pozornie niewielka różnica, ale w skali dnia czy tygodnia potrafi przełożyć się na jeden dodatkowy kurs mniej, a więc realną oszczędność paliwa i czasu.
Masa własna i DMC
Nie można zapominać o masie własnej i DMC (Dopuszczalnej Masie Całkowitej) całego zestawu. Większość naczep waży od 5 do 6,5 tony, a maksymalna dopuszczalna masa zestawu z ciągnikiem to 35 ton. Oznacza to, że każda tona mniej w konstrukcji to tona więcej możliwego ładunku.
Wywrotki KH-KIPPER w Afryce
Polska firma KH-KIPPER dostarcza swoje produkty na cały świat, w tym od kilku lat również do Północno-Zachodniej Afryki, gdzie wywrotki made in Poland są chętnie wybierane. Firma dostarczała już swoje zabudowy m.in. do takich krajów jak Nigeria, Czad, Sudan, Kongo, Senegal, Mauretania, Maroko czy Egipt.
Afryka jest niezwykle zasobnym w bogactwa naturalne kontynentem, a główną gałęzią przemysłu jest przemysł wydobywczy. Występują tutaj rudy żelaza, miedzi, niklu, manganu, antymonu, chromu, a także bogate złoża złota, srebra, platyny, uranu i diamentów. To właśnie przy transporcie rudy w kopalni złota w Ghanie pracują trzy wywrotki z zabudowami KH-KIPPER.
Specjalistyczna konstrukcja do transportu rud metali
Skrzynia tego typu to doskonałe rozwiązanie do transportu rud metali w kopalniach. Świetnie sprawdzi się również przy przewozie materiałów sypkich, takich jak piasek, żwir, ziemia lub glina. Jej unikalny kształt przypominający w przekroju odwróconą literę Ω (omega) oraz pochylenie przedniej ściany zapobiegają przyleganiu materiału w czasie transportu do wnętrza skrzyni i ułatwiają jego zsypywanie się przy wyładunku.
Dzięki temu po wyładunku kierowca nie musi ponownie opuszczać i podnosić skrzyni lub oczyszczać jej ręcznie. Dodatkowo zamontowany pod skrzynią elektryczny wibrator skutecznie pomaga w osuwaniu się lepkiego materiału ze skrzyni.
Rozwiązania dla trudnych warunków
Tylna burta, otwierana za pomocą lin, zabezpiecza urobek przed wysypaniem przy jeździe po nierównym terenie. Takie rozwiązanie stosowane jest głównie w wywrotkach pracujących w kopalniach, ponieważ pozwala na większe otwarcie burty tylnej. Dzięki dużemu prześwitowi materiał skalny o większej frakcji w całości zostaje wysypany ze skrzyni. Burta na linach zapewnia także istotne bezpieczeństwo i bezawaryjność.
Przy pracy z urobkiem skalnym opony pojazdów kopalnianych podlegają nieustannemu zużyciu, w tym przez obsypujące się ze skrzyń odłamki. Aby kamienie nie wpadały między koła, KH-KIPPER wyposażył wywrotkę w specjalne noże do ich wybijania. Pojazd posiada także system monitorujący Hyva Smart.
Przepisy i optymalny dobór naczepy
Przepisy w Polsce i UE są dość jasne: maksymalna szerokość naczepy to 2,55 m (dla izoterm 2,60 m), wysokość całego zestawu nie może przekraczać 4 m, a długość ciągnika z naczepą to maksymalnie 16,5 m. Zbyt wysoka skrzynia przy standardowym siodle może sprawić, że zestaw przekroczy dopuszczalną wysokość, co może stać się problemem nawet przy wiaduktach.
Najczęstszy błąd to kupno zbyt dużej naczepy do ciężkich materiałów. Wtedy i tak nie wykorzysta się jej pojemności, a spali się więcej paliwa. Dobrze dobrana naczepa to sprzęt, który naprawdę ułatwia pracę.
The Different Truck Trailer Types Explained
Wskazówki dotyczące wyboru naczepy
Jeśli wozisz ciężkie ładunki (asfalt, kamień, gruz), wybierz naczepę niższą i krótszą, o pojemności do 27 m³. Rozważ także oś podnoszoną, która przy pustym powrocie zmniejsza zużycie opon i paliwa. Nie zapomnij sprawdzić wysokości siodła - standard to około 1,15 m.
Najczęściej zadawane pytania
1. Czym różni się naczepa wywrotka od przyczepy wywrotki?
Naczepa wywrotka wymaga ciągnika siodłowego i jest częścią zestawu drogowego o DMC do 35 ton. Przyczepa wywrotka ma własny dyszel i może być ciągnięta przez ciężarówkę lub ciągnik rolniczy.

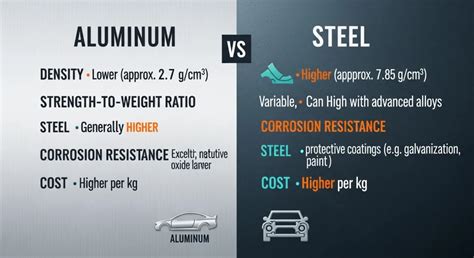

2. Czy zawsze warto wybrać naczepę aluminiową?
Nie zawsze. Aluminium sprawdza się przy lekkich materiałach sypkich (zboże, piasek, trociny), ponieważ pozwala zwiększyć ładowność i zmniejszyć spalanie. Do ciężkich ładunków lepsze są naczepy stalowe.
3. Jak obliczyć pojemność naczepy wywrotki?
Najprościej pomnożyć długość × szerokość × wysokość skrzyni (w metrach) i wynik przeliczyć na metry sześcienne. Przykładowo: 7,5 × 2,3 × 1,5 m = 25,9 m³.
4. Czy naczepy wywrotki mogą być konfigurowane?
W pewnym zakresie tak. Wielu producentów oferuje konfiguracje indywidualne (wysokość burty, grubość blach, typ osi). Trzeba jednak zachować zgodność z przepisami dotyczącymi maksymalnej długości i wysokości zestawu oraz DMC.
5. Jakie są konsekwencje przeciążenia naczepy?
Najczęstsze to nadmierne zużycie opon, spowolnione podnoszenie skrzyni, odkształcenia ramy lub problemy z hamowaniem. Przeciążenie zwiększa ryzyko przewrócenia się pojazdu przy wywrocie.
6. Ile kosztuje naczepa wywrotka?
Średnie ceny zaczynają się od ok. 150-180 tys. zł netto za modele stalowe i 190-250 tys. zł za aluminiowe. Wpływ mają m.in. pojemność, liczba osi, producent, rodzaj wywrotu (tylny, boczny, trójstronny) i wyposażenie dodatkowe.
Naczepy wywrotki a naczepy z ruchomą podłogą
Naczepy typu wywrotka są przeznaczone głównie do transportu materiałów sypkich, takich jak piasek, gruz, ziemia czy kamienie. Ich konstrukcja umożliwia łatwe rozładowanie ładunku przez podniesienie i opuszczenie całej skrzyni ładunkowej.
Naczepy z ruchomą podłogą są bardziej wszechstronne w swoim zastosowaniu. Mają regulowaną podłogę, która umożliwia transport różnych rodzajów ładunków, zarówno sypkich, jak i paletyzowanych. Mechanizm hydrauliczny lub elektryczny, który umożliwia załadunek oraz wyładunek bez konieczności unoszenia przestrzeni ładunkowej, jak to jest w przypadku wywrotek.
Oba typy naczep są kluczowymi elementami w transporcie towarów i materiałów.
