Żuraw Wieżowy: Budowa, Zasada Działania i Rola w Nowoczesnym Budownictwie

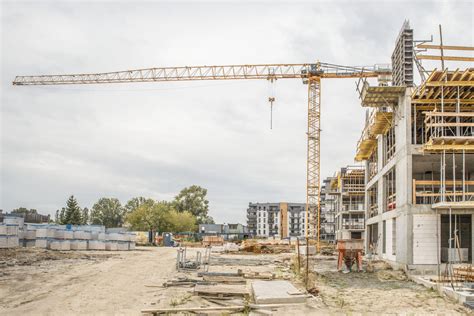

Żuraw wieżowy jest nieodłącznym elementem krajobrazu właściwie każdego miasta, w którym wznoszone są obiekty budowlane. Te wysokie urządzenia dźwignicowe, nazywane również żurawiem budowlanym lub potocznie dźwigiem, stanowią imponujące osiągnięcie inżynierii. Zalicza się je do największych urządzeń transportu bliskiego, które umożliwiają realizowanie najbardziej złożonych i okazałych inwestycji budowlanych, zarówno w budownictwie mieszkaniowym, jak i przemysłowym.

Współczesne budownictwo wielkokubaturowe nie mogłoby istnieć bez żurawi wieżowych. Te precyzyjne i potężne urządzenia stały się nieodzownym elementem każdej inwestycji, gdzie konieczne jest przenoszenie ciężkich ładunków na znaczne wysokości i odległości. Żurawie wieżowe pozwoliły inżynierom odejść od grubych ceglanych murów na rzecz konstrukcji stalowych, składających się z wielkogabarytowych elementów, umożliwiając wznoszenie budynków o wysokości setek metrów.

Rola i Znaczenie Żurawia Wieżowego na Budowie

Żurawie wieżowe są powszechnie stosowane przy budowie wysokich budynków, mostów, wiaduktów oraz innych dużych struktur. Ich przeznaczeniem jest przenoszenie wielotonowych ładunków, materiałów budowlanych oraz narzędzi na terenie budowy, a także umieszczanie różnego rodzaju stałych instalacji.

Wykorzystanie żurawia wieżowego pozwala znacznie usprawnić i przyspieszyć prace budowlane, co przyczynia się do obniżenia całkowitych kosztów inwestycji. Dzięki tym urządzeniom dźwignicowym możliwe jest realizowanie złożonych i dużych inwestycji, nie tylko na otwartej przestrzeni, ale również w ciasnych przestrzeniach miejskich. Na większych inwestycjach często pracuje równolegle kilka żurawi, a ich praca jest koordynowana przez kierownika robót oraz specjalistyczne systemy antykolizyjne.

Budowa i Kluczowe Elementy Konstrukcyjne Żurawia Wieżowego

Żuraw wieżowy to skomplikowana konstrukcja, której działanie opiera się na nowoczesnych technologiach i specjalistycznych elementach. Choć konstrukcyjnie może wydawać się prosty, jego praca opiera się na zaawansowanej mechanice i przemyślanej logistyce. Każdy żuraw wieżowy opiera się na kilku głównych podzespołach konstrukcyjnych, które współpracują ze sobą, aby mógł on efektywnie i bezpiecznie wykonywać swoje zadania na placu budowy.

• Podstawa: Najczęściej jest to rama krzyżowa z balastem lub solidny fundament betonowy z wbudowanymi kotwami, zapewniający stabilność całej konstrukcji. Dociążenie stanowią bloki betonowe, których ilość i waga dobierane są zależnie od konfiguracji żurawia.
• Wieża (Maszt): To pionowy kręgosłup żurawia, zbudowany z modułowych, stalowych sekcji kratownicowych o długości od jednego do kilkunastu metrów. Jej wysokość decyduje o zasięgu pracy maszyny i może być zwiększana poprzez dodawanie kolejnych segmentów lub system wspinania (tzw. klatki wspinającej), który pozwala żurawiowi rosnąć razem z budynkiem.
• Obrotnica: Umieszczona na szczycie masztu lub u podstawy wieży (w zależności od typu żurawia), jest zaawansowanym mechanizmem łożyskowym, który umożliwia rotację całej górnej części żurawia wokół osi pionowej o 360 stopni.
• Wysięgnik (Ramię): To poziome lub skośne ramię, które decyduje o zasięgu żurawia. Może być poziomy (z wózkiem transportowym, który przesuwa się po jego długości) lub wychylny (podnoszony pod kątem), co ułatwia pracę w gęstej zabudowie miejskiej. Długość wysięgnika jest dobierana zgodnie z zapotrzebowaniem budowy i zwykle wynosi między 30 a 60 metrów, choć może sięgać nawet 100 m.
• Przeciwwysięgnik i Przeciwwaga: Krótszy przeciwwysięgnik, na którym umieszczone są ciężkie betonowe bloki. Ich zadaniem jest równoważenie ciężaru podnoszonego ładunku i zapewnienie stabilności całej konstrukcji. Masa przeciwwagi musi kompensować siły działające na wysięgniku z podnoszonym ładunkiem.
• Kabina Operatora: Przeszklone stanowisko pracy umieszczone na szczycie masztu lub przy wysięgniku. Jest to centrum dowodzenia wyposażone w pulpity sterownicze, joysticki, cyfrowe wskaźniki oraz często klimatyzację, zapewniające doskonały widok na cały plac budowy.
• Mechanizmy Napędowe i Układ Linowy: Zespół silników elektrycznych z przekładniami i hamulcami bezpieczeństwa, które odpowiadają za podnoszenie (wciągarka), obrót oraz przesuwanie wózka po wysięgniku. Stalowa lina nawlekana na bęben wciągarki, przez układ bloczków i kół linowych, przekazuje energię na hak roboczy.

Mechanika Działania Żurawia Wieżowego

Żeby zrozumieć, jak działa dźwig budowlany, należy przede wszystkim poznać napędy, jakie znajdują się w urządzeniu. Żurawie wieżowe wyposażone są w napędy, spośród których każdy odpowiada za inny ruch dźwignicy. Wykorzystanie wszystkich napędów maszyny w odpowiedniej konfiguracji pozwala we właściwy sposób transportować ładunki na placu budowy.

Ruch Podnoszenia i Opuszczania Ładunku

Najważniejszym ruchem żurawia jest podnoszenie i opuszczanie ładunku. Odbywa się ono za pomocą stalowej liny nawlekanej na bęben wciągarki, która znajduje się zazwyczaj w części przeciwwagi. Silnik elektryczny napędza ten bęben, a przez układ bloczków i kół linowych energia przekładana jest na hak roboczy, umożliwiając precyzyjne manewrowanie pionowe.

Ruch Poziomy (Wodzenie)

W żurawiach z poziomym wysięgnikiem dodatkowo funkcjonuje wózek, który porusza się po długości ramienia i zmienia zasięg podnoszenia ładunku. W modelach z wysięgnikiem wychylnym ten efekt uzyskuje się poprzez zmianę kąta podniesienia ramienia.

Ruch Obrotowy

Cała górna część żurawia może się obracać o 360° dzięki mechanizmowi obrotowemu sterowanemu przez operatora. Zapewnia to żurawiowi wszechstronny dostęp do całego obszaru roboczego, umożliwiając dostarczanie materiałów w dowolne miejsce w jego zasięgu.

Sterowanie i Wspomaganie Operatora

Operator ma do dyspozycji pulpity sterownicze, joysticki i cyfrowe wskaźniki, a w nowoczesnych jednostkach wspomagany jest przez sensory, systemy kontroli obciążenia, czujniki wiatru oraz ograniczniki stref pracy. Zaawansowane systemy elektroniczne monitorują i kontrolują pracę maszyny, gwarantując optymalne bezpieczeństwo i efektywność. Nowoczesne żurawie wieżowe są wyposażone w systemy komputerowe, które ułatwiają sterowanie maszyną i monitorowanie jej parametrów pracy, a także są zaprojektowane z myślą o minimalizacji zużycia energii.

Bezpieczeństwo Eksploatacji i Stabilność

Bezpieczeństwo operacji żurawiem wieżowym jest kluczowym aspektem w branży budowlanej. Za jego pracą stoją rygorystyczne procedury i zaawansowane systemy, które mają zapewnić maksymalne bezpieczeństwo. Żurawie wieżowe wymagają dostępu do stabilnego źródła energii elektrycznej. Dlatego na budowie, na której wykorzystywany jest żuraw, konieczny jest niezawodny system zasilania, wyposażony także w awaryjne źródło energii, ponieważ przerwa w dostawie energii natychmiast przełoży się na opóźnienia w realizacji inwestycji.

Stabilność Konstrukcji

Równowaga całego żurawia opiera się na precyzyjnie dobranej przeciwwadze. Są to betonowe bloki montowane na przeciwwysięgniku, których masa musi kompensować siły działające na wysięgniku z podnoszonym ładunkiem. Ich niedobór lub zły montaż może prowadzić do krytycznych przechyłów lub utraty stateczności. Dlatego przeciwwagi zawsze dobierane są zgodnie z tabelą obciążeń producenta. Stabilność gwarantuje nie tylko solidny fundament, ale także precyzyjnie obliczony balast przeciwwagi.

Systemy Zabezpieczeń

Nowoczesne konstrukcje są wyposażone w zaawansowane systemy zabezpieczeń, obejmujące zarówno fizyczną budowę maszyny, jak i systemy monitorujące jej działanie. Do podstawowych należą:

• Wbudowana waga podwieszanego ładunku: Zapobiega przeciążeniu żurawia.
• Stacja pogodowa/Anemometr: Monitoruje siłę wiatru, informując operatora o zbyt silnych podmuchach.
• Wyłączniki przeciążeniowe: Automatycznie blokują mechanizm podnoszenia, gdy ciężar ładunku przekracza dopuszczalną normę.
• Ograniczniki krańcowe: Zapobiegają wychyleniu wózka poza bezpieczny obszar na wysięgniku.

Nowoczesne żurawie są naszpikowane elektroniką, dzięki czemu możliwy jest nawet zdalny monitoring ich stanu i działania w czasie rzeczywistym. Operator jest również na bieżąco informowany o wszelkich nieprawidłowościach z poziomu kabiny, co pozwala na szybką reakcję w przypadku usterek.

Warunki Środowiskowe i Procedury

Bezpieczeństwo zapewnia nie tylko sprzęt, ale i procedury. Żuraw może pracować wyłącznie w określonym zakresie siły wiatru (zazwyczaj do 10-15 m/s). Powyżej tej wartości praca jest wstrzymywana, a żuraw powinien być ustawiony w tryb swobodnego obrotu, by wysięgnik mógł ustawiać się "z wiatrem" (tzw. weathervaning), co pozwala mu zminimalizować opór aerodynamiczny. W stanie postoju, konstrukcje są odporne nawet na znacznie silniejsze podmuchy - zgodnie z normą PN-EN 14439.

Kluczową rolę odgrywa również przestrzeganie norm i standardów. Żurawie wieżowe muszą spełniać międzynarodowe i lokalne normy dotyczące konstrukcji, eksploatacji i bezpieczeństwa. Regularne przeglądy techniczne, badania UDT i książka konserwacji są niezbędne dla każdej jednostki, a każda firma eksploatująca żurawie wieżowe powinna posiadać jasno określone procedury bezpieczeństwa obejmujące zasady postępowania w różnych sytuacjach, od rutynowych prac po sytuacje awaryjne.

Rodzaje Żurawi Wieżowych i Ich Zastosowania

Żurawie wieżowe różnią się wielkością i specyfikacją w zależności od potrzeb projektu. Mogą mieć zasięg ramienia sięgający kilkudziesięciu metrów i zdolność podnoszenia ciężarów ważących nawet kilkadziesiąt ton. Choć na pierwszy rzut oka mogą wyglądać podobnie, żurawie wieżowe dzielą się na główne typy, których wybór zależy od specyfiki projektu.

Żurawie Górnoobrotowe

Są to najczęściej spotykane giganty. Ich mechanizm obrotu znajduje się na szczycie wieży, co pozwala na osiąganie bardzo dużych wysokości. Są idealne przy budowie wieżowców i rozległych kompleksów, zapewniając duży zasięg i precyzyjny transport materiałów. Mogą być stacjonarne, a także budowane na szczytowej kondygnacji budynku.

Żurawie Dolnoobrotowe (Samomontujące)

W tych modelach mechanizm obrotu znajduje się u podstawy wieży, a cała konstrukcja (wieża i wysięgnik) obraca się razem. Są niższe, ale znacznie szybsze w montażu i demontażu, co czyni je doskonałym wyborem na mniejszych budowach, przy domach jednorodzinnych czy małych obiektach usługowych. Te mobilne jednostki rozstawiają się samodzielnie w kilka godzin, mogą być przewożone między placami budowy i często rozkładane hydraulicznie.

Żurawie z Wysięgnikiem Wychylnym

Dominują w centrach miast, gdzie przestrzeń w poziomie jest ograniczona. Ich wysięgnik jest podnoszony pod kątem, co ułatwia pracę w gęstej zabudowie miejskiej i pozwala na omijanie przeszkód w trakcie przenoszenia ładunku.

Inne Typy i Koordynacja

Żurawie budowlane mogą być również przejezdne, na podwoziu szynowym lub gąsienicowym. Niezależnie od typu, każdy żuraw pełni kluczową rolę w logistyce budowy - pozwala zredukować liczbę transportów pionowych, przyspiesza prace montażowe i zwiększa bezpieczeństwo operacyjne.

Proces Montażu Żurawia Wieżowego

Montaż żurawia wieżowego przypomina nieco składanie gigantycznych klocków - z tą różnicą, że każdy ruch musi być precyzyjnie zaplanowany i wykonany przez zespół doświadczonych specjalistów. Żuraw na budowę przewożony jest w elementach na ciężarówkach.

Etapy Montażu

1. Planowanie i przygotowanie fundamentu: Inżynierowie analizują teren, wybierają idealną lokalizację i przygotowują solidny fundament betonowy z wbudowanymi kotwami lub rozkładają podstawę krzyżową dociążaną betonowymi balastami na uprzednio przygotowanym podłożu.
2. Transport i montaż wieży: Na plac budowy przyjeżdżają transporty z poszczególnymi elementami żurawia. Następnie, przy użyciu dźwigu pomocniczego (tzw. żurawia samojezdnego), kolejne sekcje wieży są łączone ze sobą i wznoszone w górę, tworząc charakterystyczny, kratownicowy trzon. Jednocześnie umieszczany jest balast centralny.
3. Instalacja obrotnicy i przeciwwysięgnika: Po pełnym zabalastowaniu żurawia, na wieżę nakłada się obrotnicę oraz przeciwwysięgnik, na którym zawieszone zostaną betonowe bloki balastowe.
4. Montaż wysięgnika: Wysięgnik jest scalany na ziemi, po czym w całości jest podnoszony do góry i montowany do obrotnicy.
5. Montaż kabiny i systemów sterowania: Na odpowiedniej wysokości instalowana jest kabina operatora. Równocześnie podłączane są wszystkie systemy elektryczne, napędowe i kontrolne, które wprawią maszynę w ruch.
6. Testy i odbiór techniczny: Przed dopuszczeniem do pracy, złożony żuraw musi przejść rygorystyczne testy obciążeniowe i funkcjonalne pod nadzorem Urzędu Dozoru Technicznego (UDT). Dopiero po uzyskaniu certyfikacji gigant może bezpiecznie rozpocząć pracę.

Czas Montażu

Czas montażu żurawia zależy od jego rodzaju, wysokości roboczej, długości wysięgnika oraz dostępności sprzętu pomocniczego. Dla żurawi stacjonarnych górnoobrotowych, montaż zajmuje zwykle 1-3 dni robocze, z udziałem dźwigu pomocniczego i zespołu montażowego. Żurawie samomontujące, rozkładane hydraulicznie, mogą być gotowe do pracy nawet w ciągu kilku godzin, bez użycia dodatkowego dźwigu, co znacząco obniża koszty i czas przygotowania placu budowy.

Kwalifikacje i Wymagania dla Operatora Żurawia Wieżowego

Żurawie wieżowe obsługiwane są przez wykwalifikowanych operatorów, którzy muszą posiadać specjalistyczne uprawnienia do pracy z tymi urządzeniami. Obsługę żurawia wieżowego może prowadzić wyłącznie osoba posiadająca aktualne uprawnienia operatora UDT w kategorii IŻ (żurawie wieżowe).

Niezbędne Uprawnienia

Niezbędne jest posiadanie Świadectwa Kwalifikacyjnego UDT dla urządzeń dźwigowych (kategoria IŻ), wydawanego przez Urząd Dozoru Technicznego. Uprawnienie to ma formę bezterminową, lecz operator musi przestrzegać obowiązku regularnych szkoleń BHP i okresowych badań lekarskich.

Dodatkowe Wymagania

Operator musi być osobą pełnoletnią, ukończyć kurs teoretyczno-praktyczny zakończony egzaminem państwowym i posiadać aktualne badania lekarskie dopuszczające do pracy na wysokości. Dodatkowo wymagane jest przeszkolenie stanowiskowe z zakresu procedur bezpieczeństwa na danym placu budowy. Kluczową rolę odgrywa również człowiek - każdy operator musi przechodzić regularne szkolenia, a stan techniczny maszyny jest cyklicznie kontrolowany przez wyspecjalizowane serwisy.
