Żuraw Wieżowy: Konstrukcja, Działanie i Zastosowanie w Budownictwie

Współczesne budownictwo wielkokubaturowe nie mogłoby istnieć bez żurawi wieżowych. Te precyzyjne, potężne urządzenia stały się nieodzownym elementem każdej inwestycji, w której konieczne jest przenoszenie ciężkich ładunków na znaczne wysokości i odległości. Żuraw wieżowy to rodzaj dźwigu, który wykorzystuje poziome ramię, znane jako wysięgnik lub bom, zamontowane na pionowym maszcie lub słupie. Taka konstrukcja umożliwia żurawiowi obracanie się w poziomie, zapewniając szeroki zakres ruchu do podnoszenia i przenoszenia ładunków w określonym promieniu. Choć konstrukcyjnie żuraw wieżowy może wydawać się prosty, jego praca opiera się na zaawansowanej mechanice, przemyślanej logistyce i nowoczesnych systemach bezpieczeństwa. Poniżej prezentujemy szczegółowe spojrzenie na zasadę działania, budowę i praktyczne zastosowania tej kluczowej maszyny budowlanej.

Z czego składa się żuraw wieżowy?

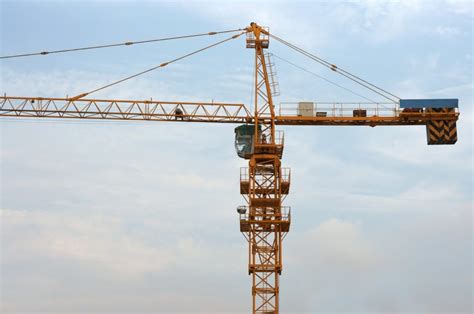

Niemal każdy żuraw wieżowy składa się z kilku głównych podzespołów konstrukcyjnych. Do elementów składowych tego typu urządzenia dźwignicowego należy pionowy maszt (zwany wieżą) montowany na odpowiednim podłożu. Podłoże to może być stacjonarne lub przejezdne, np. szynowe lub gąsienicowe. Fundament - zazwyczaj betonowy - zapewnia stabilność całej konstrukcji.

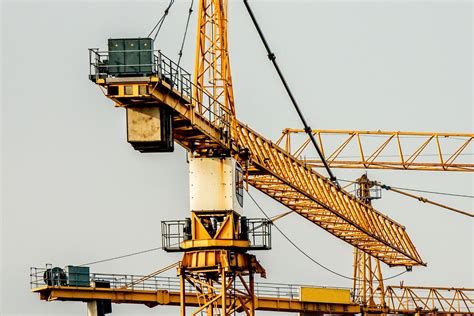

Na szczycie masztu znajduje się obrotnica, umożliwiająca rotację ramienia wokół osi pionowej. Do obrotnicy przymocowany jest poziomy lub skośny wysięgnik, który decyduje o zasięgu żurawia, oraz krótszy przeciwwysięgnik, na którym umieszczona jest przeciwwaga. Wysięgnik z kolei może być poziomy (z wózkiem transportowym) lub wychylny - podnoszony pod kątem, co ułatwia pracę w gęstej zabudowie miejskiej.

Maszt może być montowany jako sekcyjny (górnoobrotowy) lub zintegrowany (dolnoobrotowy). Wysokość operacyjną uzyskuje się poprzez dodawanie kolejnych segmentów lub system wspinania (tzw. klatki wspinającej), który pozwala żurawiowi rosnąć razem z budynkiem.

Mechanizmy działania: jak to wszystko współgra?

Najważniejszym ruchem żurawia jest podnoszenie i opuszczanie ładunku. Odbywa się ono za pomocą stalowej liny nawlekanej na bęben wciągarki, która znajduje się zazwyczaj w części przeciwwagi. Silnik elektryczny napędza ten bęben, a przez układ bloczków i kół linowych energia przekładana jest na hak roboczy. W żurawiach z poziomym wysięgnikiem dodatkowo funkcjonuje wózek, który porusza się po długości ramienia i zmienia zasięg podnoszenia. W modelach z wysięgnikiem wychylnym ten efekt uzyskuje się poprzez zmianę kąta ramienia.

Cała górna część żurawia może się obracać o 360° dzięki mechanizmowi obrotowemu sterowanemu przez operatora - to zapewnia żurawiowi wszechstronny dostęp do całego obszaru roboczego. Każdy z mechanizmów posiada oddzielny napęd - zazwyczaj silnik elektryczny z przekładnią i hamulcem bezpieczeństwa. Operator ma do dyspozycji pulpity sterownicze, joysticki i cyfrowe wskaźniki. Wszystko to znajduje się w klimatyzowanej kabinie umieszczonej na szczycie masztu lub przy wysięgniku. W nowoczesnych jednostkach operatorzy wspomagani są przez sensory, systemy kontroli obciążenia, czujniki wiatru oraz ograniczniki stref pracy.

Systemy prowadzenia przewodów

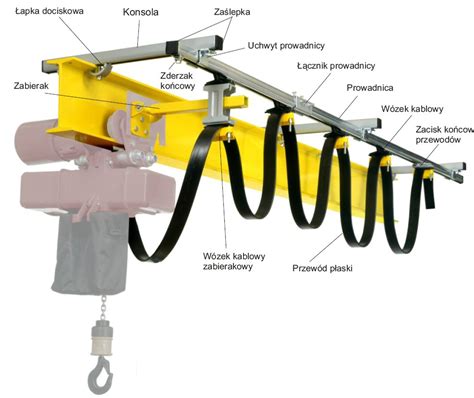

Kluczowe znaczenie dla funkcjonalności żurawi wieżowych mają ich systemy prowadzenia przewodów, które zapewniają bezpieczną i wydajną pracę. Firanki kablowe to systemy kabli i węży ułożonych w pętle, zawieszone na wysięgniku żurawia. Sprężynowe bębny kablowe powszechnie stosuje się do zwijania i przechowywania kabli, gdy nie używamy żurawia. Prowadniki kablowe, znane również jako e-prowadniki, wykorzystuje się do prowadzenia i ochrony kabli i węży wzdłuż ruchomych części żurawia. Prowadniki te są dostępne w różnych wersjach - zamkniętych lub otwartych.

Systemy firanek kablowych są wiodącym rozwiązaniem do prowadzenia przewodów w żurawiach wieżowych, jednak wiążą się z ryzykiem uszkodzenia kabla oraz znacznie większą ilością potrzebnego przewodu w stosunku do odległości - około 50% więcej niż w przypadku równoważnego systemu e-prowadnika. Najczęstszym sposobem instalacji systemu prowadzenia przewodów za pomocą e-prowadnika na żurawiu wieżowym jest wykorzystanie kołnierza wysięgnika jako miejsca na rynnę prowadzącą, co minimalizuje przestrzeń montażową. Istnieją również alternatywne rozwiązania dla rynien prowadzących, które nadal pozwalają na instalację e-prowadników w sposób oszczędzający miejsce, np. systemy wahadłowe, które redukują koszty i zapewniają niskie zużycie oraz długą żywotność.

Rola przeciwwagi i bezpieczeństwo pracy

Równowaga całego żurawia opiera się na precyzyjnie dobranej przeciwwadze. Są to betonowe bloki montowane na przeciwwysięgniku, których masa musi kompensować siły działające na wysięgniku z podnoszonym ładunkiem. Ich niedobór lub zły montaż może prowadzić do krytycznych przechyłów lub utraty stateczności. Dlatego przeciwwagi zawsze dobierane są zgodnie z tabelą obciążeń producenta.

Bezpieczeństwo zapewnia nie tylko sprzęt, ale i procedury. Żuraw może pracować wyłącznie w określonym zakresie siły wiatru (zazwyczaj do 15 m/s). W przypadku silnych podmuchów operator musi zatrzymać pracę, a żuraw powinien być ustawiony w tryb swobodnego obrotu, by wysięgnik mógł ustawiać się „z wiatrem” (tzw. weathervaning). Regularne przeglądy techniczne, badania UDT i książka konserwacji są niezbędne dla każdej jednostki. W stanie postoju, konstrukcje są odporne nawet na znacznie silniejsze podmuchy - zgodnie z normą PN-EN 14439.

Klasyfikacja żurawi wieżowych

Podziału dźwigów budowlanych można dokonać ze względu na kilka ważnych atrybutów:

• Ze względu na typ wysięgnika:

  • z wysięgnikiem wodzakowym (odciągowe i bez odciągowe)
  • z wysięgnikiem wychylnym (zwane wysięgnikowymi)

• Ze względu na sposób montażu:

  • szybko montujące (nie ma potrzeby używania żurawia pomocniczego)
  • montowane w zespołach (wymagają użycia żurawia pomocniczego)

• Ze względu na typ podstawy:

  • żurawie stacjonarne (zakotwiczone do fundamentu lub na ramie krzyżowej)
  • żurawie przejezdne (szynowe, gąsienicowe, kołowe)

• Ze względu na miejsce mechanizmu obrotu:

  • górnoobrotowe: mechanizm obrotu znajduje się na górze wieży, obraca on wysięgnikiem, wieża zaś pozostaje nieruchoma.
  • dolnoobrotowe: mechanizm obrotu znajduje się na dole wieży, wysięgnik obraca się wraz z wieżą.

Rodzaje i zastosowanie w praktyce

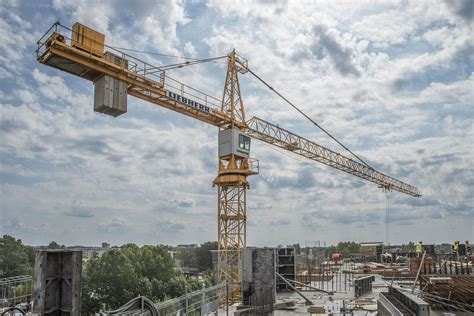

Żurawie wieżowe są dość powszechnym widokiem w większych miastach, przy większych i średnich placach budowy. Potocznie zwane są żurawiami budowlanymi bądź po prostu dźwigami budowlanymi. Są one urządzeniem dźwignicowym, kwalifikowanym jako jedne z największych maszyn roboczych. Zastosowanie żurawi wieżowych jest bardzo szerokie. Wykorzystuje się je głównie w budownictwie (wielkopowierzchniowym, przemysłowym, mieszkaniowym i komercyjnym), a także do transportu towarów, w tym bardzo ciężkich konstrukcji stalowych.

Dzięki nim można podnosić i przenosić bardzo duże ciężary i to z wykorzystaniem pomocy zaledwie jednej lub dwóch osób (operator + hakowy). Niewątpliwą zaletą tego typu maszyny jest duży zasięg wysięgnika pozwalający prowadzić operacje na sporej powierzchni, co daje im przewagę nad mobilnymi żurawiami samojezdnymi. Idealnie sprawdzają się w działaniu na dużych placach budowy. Wraz z rozwojem branży deweloperskiej i budowaniem nowych osiedli mieszkalnych, biurowców czy obiektów użyteczności publicznej stają się niezastąpionym wyposażeniem. Na większych inwestycjach pracuje równolegle kilka żurawi - ich praca jest koordynowana przez kierownika robót oraz specjalistyczne systemy antykolizyjne.

Żurawie wieżowe wysięgnikowe wyróżniają się w świecie maszyn przemysłowych jako niezbędne narzędzia do podnoszenia, manewrowania i pozycjonowania ciężkich ładunków z precyzją i wydajnością. Od ich różnorodnych zastosowań w różnych branżach po skomplikowane systemy zarządzania kablami, które wspierają ich działanie, żurawie wieżowe wysięgnikowe są przykładem połączenia innowacji i praktyczności w nowoczesnej inżynierii.

Parametry techniczne żurawi budowlanych

Podstawowe parametry pracy żurawi definiują ich przydatność na placach budowy:

• Udźwig nominalny - jest to maksymalna masa ładunku, która może zostać podniesiona przez dźwig podczas trwania jego pracy z utrzymaniem wszystkich wymogów wytrzymałościowych, bezpieczeństwa pracy oraz stateczności. Jest to parametr posiadający wartość zmienną - zależy ona od zwiększającego lub zmniejszającego się wysięgu żurawia. Im wysięgnik jest bardziej oddalony od osi obrotu żurawia, tym udźwig jest mniejszy. W celu dobrania odpowiedniej maszyny do pracy należy znać wagę najcięższego ładunku.
• Długość wysięgnika - jest to jeden z najważniejszych parametrów technicznych dźwigów budowlanych. Większy wysięg skutkuje możliwością podania ładunku dalej. Długość wysięgnika powinna być dobierana odpowiednio do wielkości budowanego obiektu, dzięki temu operator dźwigu będzie mógł podać ładunek w każde z wyznaczonych miejsc. Wartość tego parametru mieści się najczęściej w przedziale 20 do 80 metrów.
• Wysokość użyteczna podnoszenia - jest to maksymalna wysokość, na jaką dźwig może unieść ładunek zamocowany do haka. Odległość tą mierzy się pionowo, zaczynając od poziomu podłoża, kończąc na poziomie osi haka, który umieszczony jest w najwyższym punkcie przy aktualnym wysięgu. Wartość tego parametru także jest zmienna, zależy bowiem od ilości zamontowanych członów wieży.
• Moment roboczy - stanowi iloczyn udźwigu żurawia przez jego wysięg. W konstrukcjach wieżowych żurawie wieżowe mają ów parametr stały, gdyż udźwig jest odwrotnie proporcjonalny do odległości wysięgu haka od osi konstrukcji.
• Moment wywrotu żurawia - wartość liczy się względem hipotetycznej krawędzi wywrotu i jest składową różnych momentów - ustalających oraz wywracających żurawia.

Przebieg montażu żurawi wieżowych

Montaż takich maszyn jest odpowiedzialnym i stosunkowo wymagającym zadaniem. W tej czynności ważne jest odpowiednie zaplanowanie pracy oraz precyzja dopasowania poszczególnych elementów. Maszyny te, ze względu na swoje duże rozmiary, składane są dopiero w miejscu ich pracy. Proces montażu żurawia wieżowego zacząć należy od rozmieszczenia podstawy dźwigu na gruncie. Występują dwa rodzaje podstaw - krzyżowa i kotwa fundamentowa. Musi być ona zakotwiona w odpowiednim gruncie (zwartym i nośnym). Koniecznym jest poprawne ustabilizowanie oraz wypoziomowanie takiej podstawy, a kotwa musi zostać zalana w cementowym fundamencie.

W przypadku montażu dźwigu dolnoobrotowego pracę zaczyna się od rozstawienia łap. Kolejnym krokiem jest wypoziomowanie podstawy oraz ustawienie wieży w pozycji pionowej. Następnie zakłada się przeciwwagę i rozpoczyna montaż wieży oraz wysięgnika. Montażu wysięgnika oraz wieży dokonuje się na dwa sposoby:

• Hydraulicznie - wykorzystuje się tu siłowniki. Na wieżę przypadają dwa elementy połączone ze sobą zawiasem, są one rozkładane siłownikiem. Niestety, korzystając z tej opcji, nie zawsze można zmienić wysokości wieży. Wysięg rozkładany jest podobnie jak wieża.
• Mechanicznie - czyli teleskopowo, wykorzystując do tego liny oraz wielokrążki.

Do przygotowania żurawi górnoobrotowych wykorzystywany jest dźwig samojezdny. Wieża montowana jest z kolejnych elementów konstrukcyjnych na specjalnie przygotowanej podstawie. Kolejnym krokiem jest umieszczenie balastu centralnego, następnie zamontowanie obrotnicy i przeciwwysięgnika. Ostatnią już fazą jest złożenie wysięgnika na gruncie, podniesienie go w całości oraz zamontowanie na obrotnicy.

Uprawnienia wymagane do obsługi żurawia wieżowego

Operatorem takiego dźwigu może zostać wyłącznie osoba posiadająca aktualne uprawnienia operatora UDT w kategorii IŻ (żurawie wieżowe). Operator musi być osobą pełnoletnią (ukończyć 18 rok życia), ukończyć kurs teoretyczno-praktyczny zakończony egzaminem państwowym i posiadać aktualne orzeczenie lekarskie, które stwierdzać będzie brak jakichkolwiek przeciwwskazań do pracy na stanowisku operatora żurawia budowlanego. Dodatkowo wymagane jest przeszkolenie stanowiskowe z zakresu procedur bezpieczeństwa na danym placu budowy.

Niezbędne jest posiadanie Świadectwa Kwalifikacyjnego UDT dla urządzeń dźwigowych (kategoria IŻ), wydawanego przez Urząd Dozoru Technicznego, TDT lub WDT. Według aktualnie obowiązujących przepisów, zaświadczenie takie ważne jest przez 5 lat. Warto wspomnieć jeszcze, iż bezterminowe zaświadczenia kwalifikacyjne Dozoru Technicznego zachowują swoją ważność do 1 stycznia 2024 r. W celu przedłużenia ważności uprawnień należy zgłosić się do organu, który wydał nam zaświadczenie ze specjalnym wnioskiem, najlepiej na 3 miesiące przed upływem tej daty.

Żurawie - wszystkie podlegają dozorowi technicznemu. Jednak żurawie o udźwigu do 250 kg z wyłączeniem żurawi służących do przemieszczania osób ustalono formę dozoru uproszczonego (urządzenia nie wymagają zgłoszenia do UDT i badań, ale należy zapewnić konserwację i obsługę przez osoby posiadające odpowiednie uprawnienia; uprawnienia do obsługi nie są wymagane przy urządzeniach z napędem ręcznym).

Podstawa prawna:

• Rozporządzenie Rady Ministrów z dnia 7 grudnia 2012 r. w sprawie rodzajów urządzeń technicznych podlegających dozorowi technicznemu (Dz. U. 2012 nr 0 poz. 1468).
• Rozporządzenie Ministra Przedsiębiorczości i Technologii z dnia 30 października 2018 r. w sprawie warunków technicznych dozoru technicznego w zakresie eksploatacji, napraw i modernizacji urządzeń transportu bliskiego (Dz.U. 2018 poz. 2176).

Najczęściej zadawane pytania (FAQ)

Jak działa żuraw wieżowy?

Pracą, jaką wykonuje żuraw wieżowy, jest podnoszenie oraz przenoszenie ładunków, najczęściej na haku, który to opuszczany jest na linie z wysięgnika. Dźwig przenosi ładunek w ruchu poziomym poprzez swój obrót wokół własnej osi, a także w ruchu pionowym poprzez podnoszenie lub opuszczanie podczepionego ładunku.

Jak długo trwa montaż żurawia wieżowego?

Czas montażu zależy od rodzaju żurawia, jego wysokości roboczej, długości wysięgnika oraz dostępności sprzętu pomocniczego. Dla żurawi stacjonarnych górnoobrotowych montaż zajmuje zwykle 1-3 dni robocze, z udziałem dźwigu pomocniczego i zespołu montażowego. Żurawie samomontujące, rozkładane hydraulicznie, mogą być gotowe do pracy nawet w ciągu kilku godzin, bez użycia dodatkowego dźwigu, co znacząco obniża koszty i czas przygotowania placu budowy.

Czy żurawie wieżowe są odporne na silny wiatr?

Tak, jednak każdy żuraw ma określony przez producenta dopuszczalny zakres pracy przy wietrze. Zazwyczaj maksymalna prędkość wiatru dla bezpiecznego podnoszenia ładunków wynosi 10-15 m/s. Powyżej tej wartości praca jest wstrzymywana, a żuraw zostaje ustawiony w tzw. tryb swobodnego obrotu (weathervaning), co pozwala mu ustawić się z wiatrem i zminimalizować opór aerodynamiczny. W stanie postoju konstrukcje są odporne nawet na znacznie silniejsze podmuchy - zgodnie z normą PN-EN 14439.

Kto może obsługiwać żuraw wieżowy?

Obsługę żurawia wieżowego może prowadzić wyłącznie osoba posiadająca aktualne uprawnienia operatora UDT w kategorii IŻ (żurawie wieżowe). Operator musi być osobą pełnoletnią, ukończyć kurs teoretyczno-praktyczny zakończony egzaminem państwowym i posiadać aktualne badania lekarskie dopuszczające do pracy na wysokości. Dodatkowo wymagane jest przeszkolenie stanowiskowe z zakresu procedur bezpieczeństwa na danym placu budowy.

Jakie uprawnienia są potrzebne do obsługi żurawia wieżowego?

Niezbędne jest posiadanie Świadectwa Kwalifikacyjnego UDT dla urządzeń dźwigowych (kategoria IŻ), wydawanego przez Urząd Dozoru Technicznego. Uprawnienie to, zgodnie z nowymi przepisami, ma formę terminową (5 lat), lecz operator musi przestrzegać obowiązku regularnych szkoleń BHP i okresowych badań lekarskich.
