Żurawie budowlane to niezastąpione urządzenia na placu budowy, które znacznie przyspieszają i ułatwiają realizację robót budowlanych. Pełnią kluczową rolę w przemieszczaniu ciężkich materiałów, precyzyjnym przesuwaniu, załadunku i rozładunku surowców oraz innych ładunków, a przy tym znacząco wpływają na czas realizacji prac. Urządzenia te, potocznie zwane dźwigami, zaliczane są do największych maszyn roboczych.
Duże obciążenia podnosi się na całym świecie, często osiągają one wagę kilkuset, a nawet kilku tysięcy ton. Każde obciążenie jest inne, co oznacza, że czynności podnoszenia trudno określić mianem standardowych działań. Odpowiedni żuraw i właściwa koncepcja podnoszenia to kluczowe kwestie przy każdym obciążeniu i zadaniu. Właśnie dlatego tak istotna jest bogata gama żurawi do dużych obciążeń oraz usługi w zakresie obliczeń dotyczących obciążenia wiatrem czy obliczeń statycznych, wykonywanych dla każdej czynności podnoszenia.
Każdą czynność podnoszenia należy precyzyjnie zaplanować z wyprzedzeniem. Oprogramowanie do planowania i symulacji pomaga znaleźć właściwy żuraw, odpowiednią konfigurację oraz najlepsze miejsce do jego montażu. Doświadczeni monterzy służą wsparciem na miejscu podczas stawiania żurawia, jego pracy oraz demontażu.

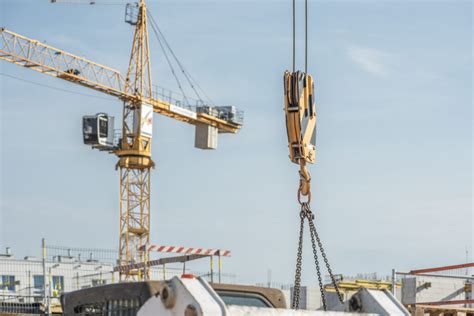

Kluczowe parametry żurawi budowlanych
Kluczowymi parametrami, które pozwalają określić możliwości tej maszyny, są wysokość podnoszenia i wysięg. Te dwie wartości są niezwykle ważne podczas wyboru odpowiedniego żurawia do konkretnego projektu.
- Wysięg odnosi się do poziomej odległości pomiędzy hakiem a osią obrotu żurawia. Wysięg wpływa na zasięg maszyny, umożliwiając podnoszenie materiałów i ładunków na znaczne odległości w poziomie. Dzięki odpowiednio długiemu wysięgowi urządzenie może obsługiwać różne punkty na placu budowy bez konieczności przemieszczania całej maszyny.
- Wysokość podnoszenia mierzy się w pionie i opisuje odległość między gardzielą haka a posadowieniem żurawia budowlanego. Jest to kluczowy parametr, gdy potrzebujesz unieść ciężkie materiały na dużej wysokości. Ta właściwość determinuje, czy żuraw będzie w stanie sprostać wymogom konkretnej konstrukcji budowlanej.
Innym ważnym parametrem jest udźwig, czyli maksymalna masa, jaką żuraw może podnieść. Udźwig determinuje wielkość i ciężar materiałów, które mogą być przenoszone przez dany żuraw.

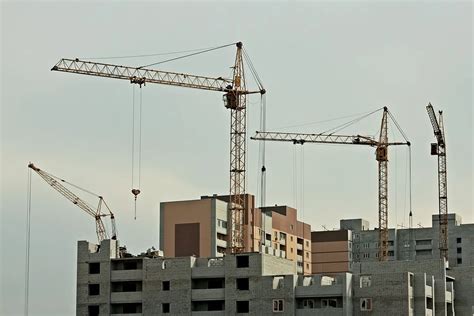

Rodzaje żurawi budowlanych: Klasyfikacja i charakterystyka
Klasyfikacja żurawi budowlanych jest szeroka i różnorodna, ponieważ żurawie są projektowane do spełnienia różnych wymagań i warunków pracy w budownictwie. Podział żurawi budowlanych przedstawia się następująco:

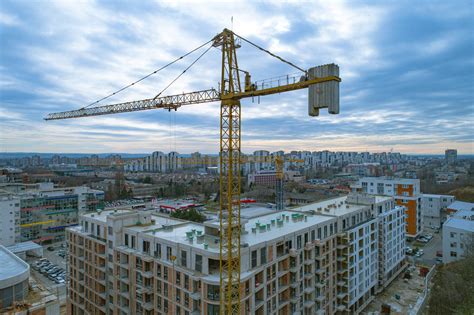

Żurawie wieżowe (stacjonarne do ciężkich ładunków)
Żurawie wieżowe są często widoczne na horyzoncie miast, jako niezastąpione maszyny przy budowie wysokich budynków. To narzędzia stałe, które służą do podnoszenia ciężkich materiałów na duże wysokości. Są to urządzenia, które często pozostają niezauważone, ale odgrywają kluczową rolę w zwiększaniu wydajności i produktywności w różnych sektorach - od zakładów produkcyjnych po place budowy.
Charakterystyka i specyfika
Żurawie wieżowe są specjalnie zaprojektowane do pracy w ograniczonych przestrzeniach miejskich, gdzie tradycyjne żurawie mogłyby mieć trudności z manewrowaniem. Dzięki swojej pionowej konstrukcji zajmują niewiele miejsca na gruncie, a jednocześnie mają zdolność do podnoszenia ciężarów na duże wysokości. Są one montowane na specjalnych podstawach lub wieżach, co umożliwia pracę na różnych poziomach konstrukcji.
Żuraw wieżowy to rodzaj dźwigu, który wykorzystuje poziome ramię, znane jako wysięgnik lub bom, zamontowane na pionowym maszcie lub słupie. Taka konstrukcja umożliwia żurawiowi obracanie się w poziomie, zapewniając szeroki zakres ruchu do podnoszenia i przenoszenia ładunków w określonym promieniu. Żurawie wieżowe są dostępne w różnych konfiguracjach, w tym naściennych, podłogowych i sufitowych.
W zależności od konstrukcji żurawie mogą być górnoobrotowe, co oznacza, że ich górna część obraca się wokół osi, lub dolnoobrotowe, gdzie to podstawa żurawia obraca się w stosunku do jego wieży. Kolumna żurawia budowlanego często budowana jest w kształcie pionowej wieży o wielosekcyjnej kratownicowej konstrukcji.
Największy obecnie produkowany żuraw to KRØLL K10000. Długość wysięgnika wynosi 100 m, a udźwig maksymalny to 240 Mg do wysięgu 44 m oraz 120 Mg przy 82 m.
Przykłady zastosowania w praktyce
Żurawie wieżowe są często wykorzystywane podczas budowy mostów, zwłaszcza tych o dużej rozpiętości, gdzie potrzebne jest podnoszenie i montaż ciężkich elementów konstrukcyjnych. Równie ważne jest ich zastosowanie przy wznoszeniu dużych obiektów, takich jak stadiony czy teatry, gdzie wymagane jest przenoszenie ciężkich materiałów i konstrukcji. Znajdują zastosowanie w budownictwie, produkcji, magazynowaniu i logistyce, a także w przemyśle stoczniowym i portach.
Jak żuraw wieżowy montuje się sam
Montaż żurawi wieżowych
Żuraw na budowę przewożony jest w elementach na ciężarówkach. Montaż na budowie odbywa się przy pomocy żurawia samojezdnego. Na uprzednio przygotowanym podłożu rozkładana jest podstawa żurawia, do której mocowana jest wieża. Wieża składa się z wielu pojedynczych elementów łączonych razem aż do osiągnięcia żądanej wysokości. Jednocześnie umieszczany jest balast centralny. Po pełnym zabalastowaniu żurawia, na wieżę nakłada się obrotnicę oraz przeciwwysięg. Na ziemi jest scalany wysięgnik, po czym w całości jest podnoszony do góry i montowany do obrotnicy. Ostatni etap to balastowanie przeciwwysięgnika.
Montaż żurawi górnoobrotowych
Żurawie górnoobrotowe są wykorzystywane w średnich i dużych inwestycjach długoterminowych, a do prawidłowego montażu wymagają zastosowania żurawia samochodowego. Poszczególne elementy żurawia transportowane są na platformach, zwanych dłużycami. Rozładowywane są one w miejscu montażu przy użyciu dźwigu kołowego. Elementy wieży montowane są również przy pomocy dźwigu kołowego. Proces montażu obejmuje także balastowanie balastem centralnym krzyża oraz instalację obrotnicy, przeciwwysięgnika i wysięgnika. Wysięgnik jest montowany na podłożu, a następnie transportowany w całości.
Montaż żurawi dolnoobrotowych
Żurawie dolnoobrotowe transportowane są ciągnikiem lub bezpośrednio na platformie niskopodwoziowej. Po posadowieniu żurawia w miejscu docelowym, jego montaż odbywa się automatycznie za pomocą pilota. Wieża i wysięgnik żurawia rozkładają się hydraulicznie lub liniowo. Balast dla przeciwwysięgnika transportowany jest na samochodach ciężarowych i instalowany na dole obrotnicy. Instalacja żurawia dolnoobrotowego jest bardziej ekonomiczna niż górnoobrotowego, a jego przestawianie nie wymaga przeprowadzania dodatkowych badań.
Systemy prowadzenia przewodów w żurawiach wieżowych
Kluczowe znaczenie dla funkcjonalności żurawi wieżowych mają ich systemy prowadzenia przewodów, które zapewniają bezpieczną i wydajną pracę żurawia. Żurawie wieżowe transportują wszelkiego rodzaju elementy do ramp załadunkowych, maszyn przetwórczych lub stanowisk montażowych. Jednak zawsze mogą wystąpić awarie, na przykład, gdy wiszące kable i przewody do transmisji danych zostaną uszkodzone przez wózek widłowy podczas rozładunku obrabianego przedmiotu. Prowadzi to do długich przestojów, nieplanowanych kosztów napraw i opóźnień w produkcji.
Rodzaje systemów prowadzenia przewodów:

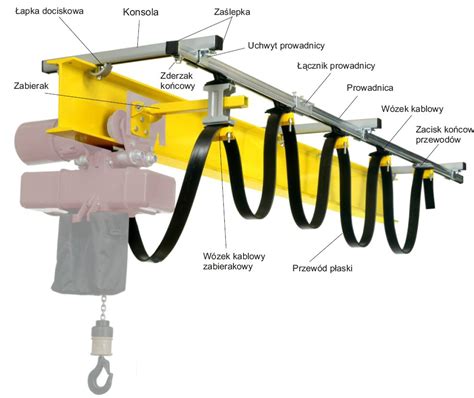

- Firanki kablowe to systemy kabli i węży ułożonych w pętle, zawieszone na wysięgniku żurawia. Są wiodącym rozwiązaniem, jednak wiążą się z ryzykiem uszkodzenia kabla i wymagają około 50% więcej przewodu niż równoważny system e-prowadnika.
- Sprężynowe bębny kablowe powszechnie stosuje się do zwijania i przechowywania kabli, gdy nie używamy żurawia.
- Prowadniki kablowe, znane również jako e-prowadniki, wykorzystuje się do prowadzenia i ochrony kabli i węży wzdłuż ruchomych części żurawia. Prowadniki te są dostępne w różnych wersjach - zamkniętych lub otwartych.
Najczęstszym sposobem instalacji systemu prowadzenia przewodów za pomocą e-prowadnika na żurawiu wieżowym jest wykorzystanie kołnierza wysięgnika jako miejsca na rynnę prowadzącą. Minimalizuje to przestrzeń montażową. Rozwiązania takie jak guidelok swing GLO.S oferują alternatywę dla rynien prowadzących, pozwalając na instalację e-prowadników w sposób oszczędzający miejsce. Jest to znacznie prostszy system niż rynna prowadząca, zmniejsza koszty i nadal zapewnia niski wskaźnik zużycia i długą żywotność. Dodatkowo, system guidelok swing pozwala na większą przestrzeń między wysięgnikiem żurawia a e-prowadnikiem (8-19 mm), umożliwiając większe promienie gięcia. Niektóre firmy już wdrażają system guidelok swing i dostrzegają poprawę nie tylko w zakresie wydajności i niezawodności, ale także bezpieczeństwa.
Kabina operatora żurawia wieżowego
Kabina operatora żurawia wieżowego to miejsce, w którym wykonuje się większość operacji z wykorzystaniem tych potężnych urządzeń dźwigowych. Z kabiny żurawia wychodzą wszystkie sygnały operatora, który steruje ogromną maszyną.
Ze względu na efektywność i wydajność pracy, zachowanie bezpieczeństwa oraz komfortowych warunków dla operatora, kabina musi być wyposażona w panele sterujące różnych systemów, w tym systemów bezpieczeństwa. Kabiny żurawi wieżowych muszą spełniać szereg kryteriów dotyczących wytrzymałości, bezpieczeństwa i odporności na trudne warunki pracy - zarówno czynniki atmosferyczne, jak i napięcia materiału, drgania i przeciążenia. Bezpieczeństwo pracy jest jednym z najważniejszych aspektów, którym musi sprostać cała konstrukcja żurawia, w tym również kabina operatorska.
Operator żurawia musi mieć zapewnione komfortowe warunki pracy, które pomogą mu utrzymać koncentrację i odpowiednio wysoką wydajność. Nowoczesne kabiny zwykle oferują udogodnienia, które poprawiają warunki pracy i ograniczają ich negatywny wpływ na skupienie operatora. Ponadto, operator żurawia musi mieć zapewnioną sprawną komunikację z zespołem pracującym na ziemi.
Kabina zintegrowana jest stałym elementem konstrukcji żurawia wieżowego. Jej blachy są przyspawane do słupów, zastrzałów i połączeń. Oba typy kabin operatorskich w żurawiach mają swoje zalety i wady, jednak praca na wysokości i przenoszenie dużych i ciężkich ładunków wymuszają niejako to, że kabina musi być wyposażona w rozwiązania techniczne redukujące ryzyko awarii i wypadków.
Żurawie samojezdne (mobilne)
Żurawie samojezdne, dzięki swojej mobilności, są idealne do prac, które wymagają częstego przemieszczania się. Są one montowane na kołach i mogą być przemieszczane z miejsca na miejsce.
Co je wyróżnia?
Żurawie samojezdne są niezwykle wszechstronne - zdolne do podnoszenia różnorodnych ładunków, od małych przedmiotów po ciężkie konstrukcje. Dodatkowo ich konstrukcja jest przystosowana do pracy w różnych warunkach terenowych, co czyni je niezastąpionym narzędziem w wielu projektach budowlanych. Żuraw samojezdny posiada własny napęd i może poruszać się po placu budowy bez konieczności demontażu. Żurawie, które często zmieniają miejsce pracy, są zoptymalizowane pod kątem transportu i mobilności. Oprócz żurawi gąsienicowych, istnieją żurawie samojezdne, które poruszają się na własnych osiach i są dopuszczone do ruchu drogowego - żurawie terenowe.
Gdzie najlepiej się sprawdzają?
Doskonale sprawdzają się w projektach krótkoterminowych, gdzie szybkość montażu i demontażu sprzętu jest kluczowa. Są również odpowiednie do pracy w trudnych warunkach terenowych, takich jak błotniste lub nierówne powierzchnie, dzięki ich zdolności do samodzielnego poruszania się. W praktyce często są wykorzystywane w budownictwie drogowym, mostowym, przy montażu konstrukcji stalowych, w energetyce czy przy realizacji dużych inwestycji infrastrukturalnych, gdzie ich mobilność i zdolność do podnoszenia ciężkich ładunków są nieocenione.
Żurawie gąsienicowe
Żurawie gąsienicowe, ze względu na swoją konstrukcję, świetnie radzą sobie w trudnym terenie. Są to żurawie montowane na gąsienicach, co pozwala im pracować w trudnych warunkach terenowych, takich jak błoto czy piasek.
Budowa i główne zalety
Żurawie gąsienicowe to potężne maszyny budowlane montowane na gąsienicach zamiast tradycyjnych kół. Dzięki tej konstrukcji zapewniają doskonałą stabilność i zdolność do pracy w trudnych warunkach terenowych, takich jak błoto, piasek czy nierówne powierzchnie. Gąsienice rozkładają ciężar żurawia na większą powierzchnię, co minimalizuje ryzyko zapadania się w miękkim terenie. Jedną z głównych zalet żurawi gąsienicowych jest ich zdolność do podnoszenia bardzo ciężkich ładunków przy zachowaniu stabilności, co czyni je niezastąpionymi w wielu skomplikowanych projektach budowlanych i inżynieryjnych.
Typowe projekty wykorzystujące te żurawie
Typowe projekty wykorzystujące żurawie gąsienicowe często dotyczą budowy mostów, gdzie te maszyny są niezbędne do podnoszenia ciężkich elementów konstrukcyjnych. Żurawie te są również kluczowe przy wznoszeniu elektrowni wiatrowych, montując ogromne łopaty i wieże. W budownictwie przemysłowym, zwłaszcza przy montażu wielkich konstrukcji stalowych czy budowie platform wiertniczych, żurawie gąsienicowe są nieocenione.
Żurawie przewoźne i szybko-montowane
Żurawie przewoźne, jak sama nazwa wskazuje, są zaprojektowane do łatwego przemieszczania się między różnymi lokalizacjami budowy. Żurawie szybko-montowane są konstrukcjami, które można szybko złożyć i rozłożyć na placu budowy, co czyni je idealnymi do krótkoterminowych projektów lub tam, gdzie czas jest kluczowym czynnikiem.
Kluczowe cechy i różnice
Główną różnicą między żurawiami przewoźnymi a szybko-montowanymi jest ich mobilność i czas montażu. Żurawie przewoźne są zazwyczaj większe i mają większy udźwig, ale mogą wymagać specjalnych pozwoleń do przemieszczania się po drogach. Żurawie szybko-montowane, choć mniejsze, charakteryzują się tym, że można je szybko zmontować na miejscu, co minimalizuje potrzebę transportu ciężkiego sprzętu. Wysięg rozkłada się podobnie jak wieża, również hydraulicznie. Zaletą jest możliwość złożenia wysięgnika w trakcie przenoszenia ładunku na czas omijania przeszkody.
Realne zastosowania w budownictwie
W budownictwie żurawie przewoźne są często wykorzystywane w dużych projektach infrastrukturalnych, takich jak budowa dróg, mostów czy tuneli, gdzie ich zdolność do podnoszenia ciężkich ładunków jest niezbędna. Żurawie szybko-montowane natomiast znajdują zastosowanie w mniejszych projektach, takich jak budowa domów jednorodzinnych, renowacje czy prace montażowe, gdzie szybkość montażu i demontażu jest kluczowa.
Inne rodzaje żurawi i ich zastosowanie
- Żurawie bramowe, pokładowe, portowe oraz morskie - zaliczane do kategorii stacjonarnych żurawi do ciężkich ładunków, służą do ładowania i rozładowywania ciężarówek, a także do specjalistycznych zadań w portach i na morzu.
- Żurawie mostowe - są to żurawie montowane na stałych konstrukcjach, takich jak mosty czy hale produkcyjne. Służą do podnoszenia ciężkich ładunków w określonych miejscach.
- Żurawie płaskodenne - są to żurawie używane głównie w portach i stoczniach do załadunku i rozładunku statków.
- Żurawie teleskopowe - posiadają wysięgnik, który można wysuwać i wsuwać, co pozwala na dostosowanie długości wysięgnika do konkretnego zadania.
- Żurawie kratowe - mają wysięgnik zbudowany z kratowych elementów, co pozwala na większą wytrzymałość przy mniejszej masie.
- Mini-żurawie - są to małe, przenośne żurawie, które są idealne do pracy w ograniczonych przestrzeniach. Niewielkie, napędzane ręcznie mini-dźwigi służą do przenoszenia ładunków do paru metrów wysokości.
Jak wybrać odpowiedni żuraw dla swojego projektu?
W budownictwie odpowiedni wybór sprzętu jest kluczem do sukcesu każdej inwestycji, a żurawie odgrywają w tym procesie kluczową rolę. Przede wszystkim są nieodłącznym elementem większości placów budowy. Służą do podnoszenia i przenoszenia ciężkich materiałów, a także do realizacji specjalistycznych zadań na wysokościach.
Aby wybrać odpowiedni żuraw dla swojego projektu, w pierwszej kolejności warto zastanowić się nad specyfiką projektu - jakie materiały będą podnoszone, jakie są ich wagi i na jaką wysokość będą one przenoszone. Ponadto ważne jest, aby uwzględnić warunki terenowe, w jakich będzie pracował żuraw - czy to miejski krajobraz, czy trudniejszy teren budowy. Pod tym kątem wyszukuje się pożądane parametry żurawi. Pamiętaj, że wybór odpowiedniego żurawia zależy od specyfiki projektu budowlanego oraz warunków pracy na placu budowy. Zastosowanie żurawi w budownictwie jest kluczem do efektywności, bezpieczeństwa i sukcesu każdej inwestycji budowlanej.
Wynajem żurawi budowlanych
Wynajem żurawi jest popularnym rozwiązaniem w branży budowlanej. To doskonała alternatywa dla firm, które nie chcą inwestować w zakup własnego sprzętu lub potrzebują maszyny tylko na czas konkretnego projektu. Wynajem pozwala dostosować rodzaj i wielkość żurawia do charakterystyki danej budowy. Współpraca z profesjonalną wypożyczalnią zapewnia dostęp do najnowocześniejszego sprzętu i wysokiej jakości usług.
Zarówno dźwigi budowlane, jak i żurawie wieżowe to bardzo potrzebne, wręcz konieczne maszyny na placu budowy. Ich obecność i użycie w procesie budowy niosą wiele korzyści:
- Bezpieczeństwo i jakość w pracy - zarówno przemieszczane ładunki, jak i ludzie, są transportowane w sposób bezpieczny, dzięki przemyślanej konstrukcji i użyciu.
- Różnorodność i opcje - na przykład w wielkości, dzięki którym można wyposażyć zarówno ogromny, jak i mały plan budowy, gdzie sprawdzą się mini-dźwigi, zapewniające komfort, mobilność i wygodę.
- Duży wybór - w postaci modeli urządzeń.
