Przemieszczanie i zastosowanie żurawi budowlanych

Żurawie budowlane to konstrukcje o imponujących rozmiarach i dużej wadze, dlatego ich przemieszczenie wymaga odpowiedniego przygotowania. Niezależnie od tego, czy chodzi o zmianę miejsca na terenie jednej budowy, czy transport na całkowicie inny plac, proces ten musi być zaplanowany krok po kroku.

Kluczowe jest tu zachowanie bezpieczeństwa, zarówno dla ludzi, jak i dla otaczającej infrastruktury. Przenoszenie żurawia wiąże się z demontażem, logistyką transportu oraz ponownym montażem - wszystko to powinno być przeprowadzone przez wykwalifikowany zespół z doświadczeniem w obsłudze tego typu urządzeń.

W obecnych czasach, na placu budowy, niezwykle istotne staje się optymalne wykonywanie robót, przede wszystkim transportowych i montażowych. W tym zakresie bardzo pomocne stają się żurawie wieżowe. Są to urządzenia dźwignicowe, potocznie zwane dźwigami, mające za zadanie transportować ładunki, materiały oraz elementy konstrukcji. W określonych warunkach, przy pomocy dźwigu, dopuszczany jest także transport ludzi.

Etapy przemieszczania żurawia budowlanego

Transport żurawi budowlanych jest złożonym procesem, który dzieli się na kilka kluczowych etapów.

Demontaż żurawia

Pierwszym etapem przemieszczenia żurawia jest jego rozłożenie na części umożliwiające transport. W przypadku żurawi wieżowych proces rozpoczyna się od zdemontowania przeciwwag, kabiny operatora oraz wysięgnika, a następnie kolejnych segmentów wieży. Wszystko odbywa się z użyciem pomocniczego sprzętu dźwigowego, który umożliwia bezpieczne opuszczenie poszczególnych elementów na ziemię.

Każdy komponent musi zostać odpowiednio zabezpieczony przed uszkodzeniem, a ich rozmieszczenie powinno być zgodne z planem załadunku. Istotne jest także sporządzenie dokumentacji technicznej i oznakowanie poszczególnych części, co znacząco ułatwia późniejszy montaż.

W przypadku żurawi samojezdnych demontaż jest mniej skomplikowany - często wystarczy przygotowanie maszyny do jazdy poprzez złożenie wysięgnika i zabezpieczenie elementów wystających.

Transport elementów

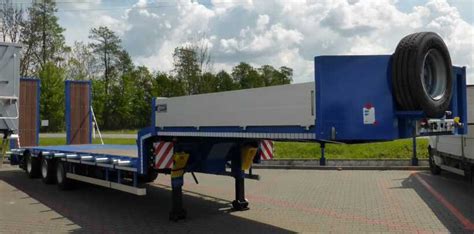

Po zakończeniu demontażu nadchodzi etap przewozu żurawia na nowe miejsce. W zależności od odległości i rozmiarów elementów konieczne może być użycie specjalistycznych naczep niskopodwoziowych, które umożliwiają bezpieczny przewóz nawet bardzo długich lub ciężkich części. Przemieszczanie się po drogach publicznych często wymaga uzyskania dodatkowych zezwoleń, szczególnie w przypadku niestandardowych wymiarów transportu. Żuraw przemieszcza się na miejsce montażu ciągnięty za ciągnikiem siodłowym lub balastowym. Żuraw na budowę przewożony jest w elementach na ciężarówkach.

Ponowny montaż i testy

Po dotarciu na nowy plac budowy następuje ponowny montaż urządzenia, który musi odbyć się w sposób dokładny i kontrolowany. Montaż na budowie odbywa się przy pomocy żurawia samojezdnego. Na uprzednio przygotowanym podłożu rozkładana jest podstawa żurawia. Do podstawy mocowana jest wieża. Wieża składa się z wielu pojedynczych elementów łączonych razem aż do osiągnięcia żądanej wysokości. Jednocześnie umieszczany jest balast centralny. Po pełnym zabalastowaniu żurawia, na wieżę nakłada się obrotnicę oraz przeciwwysięg. Na ziemi jest scalany wysięgnik, po czym w całości jest podnoszony do góry i montowany do obrotnicy. Złożenie konstrukcji przebiega w odwrotnej kolejności do demontażu i kończy się testem stabilności oraz sprawdzeniem wszystkich systemów żurawia. Tylko po pełnej weryfikacji technicznej maszyna może zostać dopuszczona do pracy.

Po wypoziomowaniu żurawia przystępuje się do ustawienia wieży do pionu, a następnie założenia przeciwwagi. Wysięg rozkłada się podobnie jak wieża, również hydraulicznie. Zaletą jest możliwość złożenia wysięgnika w trakcie przenoszenia ładunku na czas omijania przeszkody.

Rodzaje i budowa żurawi budowlanych

Żurawie wieżowe

Żurawie wieżowe, zwane potocznie dźwigami, są zaliczane do największych maszyn roboczych. Ich kolumna często budowana jest w kształcie pionowej wieży o wielosekcyjnej kratownicowej konstrukcji. Wysięgnik może być wychylny z cięgnikiem zainstalowanym na jego końcu lub stały, poziomy, z wodzakiem (cięgnikiem) poruszającym się po nim.

Dane techniczne charakteryzujące tego typu dźwig budowlany można podzielić ze względu na różne kategorie. Żurawie wieżowe ze względu na ich budowę dzieli się na:

• żurawie stacjonarne (wolnostojące lub kotwione do konstrukcji)
• żurawie przejezdne (szynowe, na podwoziu kołowym lub gąsienicowym)

Głównymi elementami każdego dźwigu jest kolumna i wysięgnik. Kolumna żurawia budowlanego to zazwyczaj obrotowa podstawa, do której zainstalowany jest wychylny wysięgnik. Natomiast wysięgnik jest ramieniem dźwigu. Może on mieć możliwość regulacji kąta nachylenia, a także budowę teleskopową.

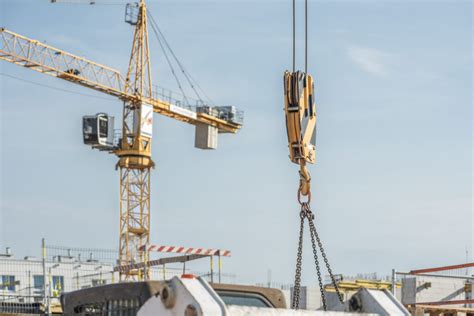

Parametry decydujące o doborze dźwigu budowlanego

Dźwig wieżowy jako urządzenie służące do zmontowania danej konstrukcji wieloelementowej powinien być dobrany według określonych parametrów technicznych. Istotne w tym zakresie są:

• Wysokość podnoszenia: Największe dźwigi naziemne osiągają wysokość podnoszenia do 100 m, w przypadku żurawi umieszczanych na budynkach, ograniczeniem jest długość liny podnoszącej.
• Długość wysięgnika: Wysięg żurawia to odległość między osią pionową obrotu żurawia a równoległą do niej osią, która przechodzi przez środek haka i środek ciężkości zawieszonego na nim ciężaru.
• Obrót wysięgnika: W tym zakresie wyróżnia się żurawie dolnoobrotowe (mechanizm obrotu znajduje się na dole wieży) i górnoobrotowe (mechanizm znajduje się na górze, obracany jest jedynie wysięgnik).
• Udźwig: Jest to parametr określający maksymalny ciężar ładunku, jaki żuraw może transportować. Podaje się go w tonach lub kilogramach. Największy obecnie produkowany żuraw, KRØLL K10000, ma długość wysięgnika 100 m, a udźwig maksymalny to 240 Mg do wysięgu 44 m oraz 120 Mg przy 82 m.

Wskazówka eksperta: Nigdy nie należy używać urządzenia przy pełnym obciążeniu. Zaleca się wybranie modelu nieco przekraczającego maksymalne obciążenie.

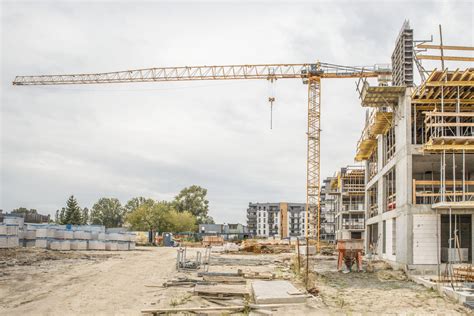

Zastosowanie żurawia wieżowego

Żuraw wieżowy jest narzędziem często wykorzystywanym w budownictwie. Pozwala on zaoszczędzić sporo miejsca, w szczególności w przypadku budowy w gęstej zabudowie. W budownictwie częściej stosowane są żurawie stacjonarne niż żurawie przejezdne. Przy odpowiednim doborze wysięgnika żurawia, cały dźwig montuje się na stałe, zapewniając odpowiedni zasięg roboczy. Żurawie wieżowe dają możliwość wykonania szybkiego montażu i transportu niezbędnych elementów lub materiałów. Z tego powodu ich zastosowanie na większych budowach jest uzasadnione ekonomicznie i przynosi znaczne oszczędności.

Żuraw budowlany stacjonarny

Stacjonarne żurawie budowlane to rodzaj dźwigu, który zazwyczaj jest stałym elementem placu budowy. Montuje się go na solidnej podstawie, co umożliwia stabilne i bezpieczne podnoszenie ciężkich ładunków. Największą zaletą żurawia stacjonarnego jest jego zdolność do pracy na stałe z wysoką efektywnością, przede wszystkim na dużych budowach, gdzie jest wymagany ciągły ruch ładunków. Wysoka wysokość podnoszenia, długi wysięgnik i duży udźwig to cechy, które sprawiają, że żurawie stacjonarne są nieodzownym elementem prac budowlanych. Istotnym jest także to, że pozostając w jednym miejscu, dźwig taki jest w stanie obsłużyć znaczny obszar placu budowy, co znacznie usprawnia logistykę i efektywność prac. Żurawie budowlane mogą być stacjonarne (także budowane na szczytowej kondygnacji budynku) lub przejezdne, na podwoziu szynowym lub gąsienicowym.

Żurawie przemysłowe i warsztatowe

Przemysłowe żurawie wysięgnikowe

Przemysłowe żurawie wysięgnikowe odgrywają kluczową rolę w nowoczesnych branżach, takich jak montaż, magazynowanie i ciężki przemysł, dzięki swojej elastyczności przestrzennej i opłacalności. Przemysłowy żuraw wysięgnikowy charakteryzuje się obrotowym ramieniem, które obraca się wokół stałego punktu i może obejmować półkolisty lub całkowicie okrągły obszar roboczy. Istnieje wiele różnych konstrukcji przemysłowych żurawi wysięgnikowych, które spełniają różnorodne zastosowania i wymagania operacyjne.

Żuraw wysięgnikowy to urządzenie podnoszące o małych lub średnich rozmiarach, stosowane głównie do podnoszenia na krótkich dystansach, z dużą częstotliwością i intensywnością w fabrykach, warsztatach, magazynach i podobnych miejscach. Ze względu na konfigurację konstrukcyjną, żurawie wysięgnikowe można podzielić na pięć typów:

• Wolnostojący żuraw wysięgnikowy: to niezależne, lekkie urządzenie podnoszące, montowane na podłodze, zakotwiczone w betonowym fundamencie i niezależne od żadnej konstrukcji budowlanej. Taka konstrukcja pozwala na precyzyjne ustawienie żurawia na dowolnym stanowisku produkcyjnym, umożliwiając niezależny transport materiałów na poziomie stanowiska roboczego.
• Żuraw ścienny: to lekkie urządzenie podnoszące, mocowane do ściany lub słupa budynku. Żurawie przyścienne są przeznaczone specjalnie do stanowisk roboczych na obrzeżach linii produkcyjnych.
• Żuraw z ruchomym wysięgnikiem: to jednostka podnosząca, która porusza się wzdłuż szyny wzdłużnej zamontowanej na ścianach bocznych lub słupach budynku, umożliwiając pokrycie obszaru prostokątnego. Pozwala na stworzenie niezależnej strefy operacyjnej pod główną suwnicą bez zakłóceń.
• Żuraw z wysięgnikiem przegubowym: to precyzyjne rozwiązanie do transportu materiałów, charakteryzujące się konfiguracją dwuprzegubową z ramieniem głównym i ramieniem pomocniczym.
• Przenośny żuraw wysięgnikowy: to lokalne rozwiązanie do podnoszenia, które wykorzystuje podstawę z przeciwwagą zamiast śrub kotwiących, eliminując potrzebę budowy fundamentów.

Wybierając przemysłowy żuraw wysięgnikowy, należy wziąć pod uwagę nie tylko aktualne wymagania dotyczące udźwigu, ale także ograniczenia konstrukcyjne budynku i potencjalną przyszłą rozbudowę. Udźwig jest najważniejszym parametrem. Należy uwzględnić zarówno największy ładunek, jak i masę urządzenia podnoszącego.

Żurawie warsztatowe specjalne

Żurawie warsztatowe specjalne to zaawansowane urządzenia dźwignicowe, które powstają z myślą o pracy tam, gdzie liczy się precyzja, powtarzalność i bezpieczeństwo. W przemyśle ciężkim, motoryzacyjnym czy badawczym od żurawia wymaga się nie tylko siły, ale też dokładności i niezawodności. Są to konstrukcje projektowane na miarę - tworzone dla konkretnych procesów, gdzie standardowe rozwiązania nie wystarczają.

Czym różni się żuraw warsztatowy specjalny od suwnicy? Suwnica porusza się po torowisku wzdłuż hali, podczas gdy żuraw warsztatowy pracuje lokalnie - w zasięgu swojego wysięgnika. Jak działa żuraw warsztatowy? Żuraw warsztatowy składa się z kolumny nośnej, wysięgnika (ramienia), mechanizmu obrotu i układu napędowego. W zależności od przeznaczenia może mieć napęd ręczny, elektryczny lub hydrauliczny. Kluczowym elementem jest wciągnik lub wciągarka, który odpowiada za podnoszenie i opuszczanie ładunku.

Dlaczego żurawie warsztatowe są tak popularne w przemyśle? Ponieważ zwiększają efektywność pracy, minimalizują ryzyko błędu operatora i poprawiają ergonomię stanowisk produkcyjnych. Jeśli potrzebna jest duża precyzja i stabilność - najlepiej sprawdzi się żuraw słupowy lub przyścienny. Wyspecjalizowani producenci oferują żurawie warsztatowe na zamówienie, co pozwala precyzyjnie dopasować urządzenie do wymagań danego procesu.

Żurawie specjalne HAK

Żurawie specjalne HAK to konstrukcje projektowane na indywidualne zamówienie, aby sprostać nietypowym wymaganiom procesów produkcyjnych lub montażowych. Są one niezbędne tam, gdzie występują ograniczenia przestrzenne uniemożliwiające montaż standardowego żurawia, gdy wymagana jest obsługa nietypowej maszyny, praca w trudnych warunkach (np. środowisko agresywne, wysoka temperatura, zagrożenie wybuchem), lub gdy wymagany jest zautomatyzowany lub zdalny tryb pracy.

Proces rozpoczyna się od wizji lokalnej i szczegółowej analizy potrzeb klienta. Inżynierowie HAK opracowują koncepcję i projekt techniczny, uwzględniając wszystkie wymagania funkcjonalne, warunki zabudowy i normy bezpieczeństwa. Każdy żuraw, niezależnie czy jest to model katalogowy, czy specjalny, jako urządzenie dźwignicowe podlega przepisom Dozoru Technicznego.

Wynajem żurawi wieżowych

Wynajem żurawi wieżowych to doskonałe rozwiązanie dla firm budowlanych, które nie posiadają własnego sprzętu lub potrzebują dodatkowego wyposażenia na czas realizacji konkretnego projektu. Dzięki usługom wynajmu, firmy budowlane zyskują dostęp do najnowszych modeli żurawi, bez konieczności inwestowania dużych sum pieniędzy w zakup własnego sprzętu. Wynajem żurawi wieżowych to nie tylko korzyści finansowe, ale przede wszystkim elastyczność i możliwość dostosowania sprzętu do konkretnych potrzeb i wymagań projektu.

Oferty wynajmu żurawi wieżowych często obejmują również serwis i obsługę sprzętu, co zwiększa bezpieczeństwo i efektywność pracy na budowie.
