Żuraw budowlany: schemat, budowa i zasady działania

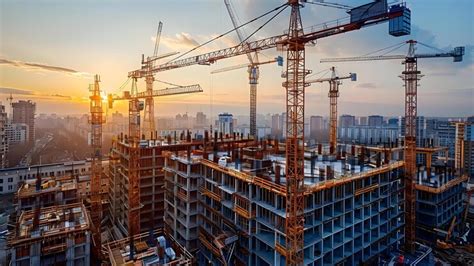

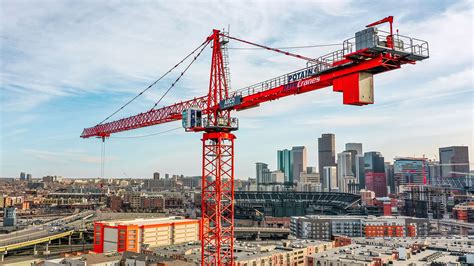

Żuraw wieżowy to nieodłączny element krajobrazu budów, stanowiący kluczowe narzędzie w procesie wznoszenia nowych konstrukcji. Budowa wielopiętrowych budynków biurowych czy wysokich hal magazynowych niejednokrotnie wymaga obecności żurawia wieżowego. Jest to urządzenie dźwigowe, które zaliczane jest do jednej z największych maszyn roboczych. Imponująca wysokość i zdolność do przenoszenia ciężkich ładunków na duże odległości czynią żurawie niezastąpionymi w nowoczesnym budownictwie. Ich zadaniem jest podnoszenie ładunków za pomocą haka umieszczonego na linie, która zainstalowana jest na wysięgniku. Żurawie zdecydowanie królują w budownictwie, jeśli chodzi o wielkość. Są w stanie udźwignąć materiały o wadze nawet kilkudziesięciu ton. Ekipa budowlana używa żurawia wieżowego do podnoszenia stali, betonu, dużych narzędzi takich jak palniki i generatory acetylenowe oraz szerokiej gamy innych materiałów budowlanych. Żurawie są powszechnym elementem każdego większego placu budowy. Dzięki nim możliwe jest szybkie i efektywne budowanie wysokościowych konstrukcji, takich jak biurowce czy apartamentowce.

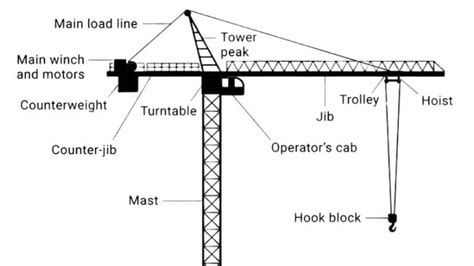

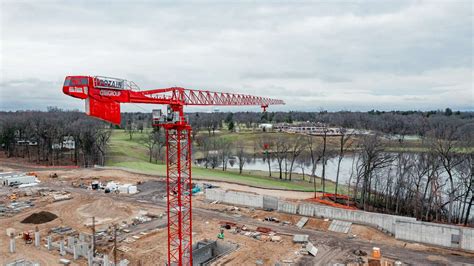

Kluczowe elementy konstrukcyjne żurawia wieżowego

Każdy żuraw wieżowy to majstersztyk inżynierii, w którym każdy element odgrywa ściśle określoną rolę. Żurawie wieżowe na każde miejsce pracy muszą być dostarczane w kawałkach i potem montowane. Główne elementy żurawia wieżowego to:

• Podstawa - najczęściej rama krzyżowa z balastem, przymocowana do betonowej płyty, łącząca się z masztem.
• Wieża (maszt) - pionowa, kratownicowa konstrukcja, składająca się z licznych elementów (modułowych segmentów), zapewniająca żurawiowi niezbędną wysokość.
• Obrotnica - montowana na górze lub u podstawy, to dzięki niej żuraw może się obracać.
• Wysięgnik - poziome ramię robocze, po którym porusza się wózek z hakiem, odpowiada za transport ładunków w poziomie.
• Przeciwwaga - zespół ciężkich, betonowych bloków umieszczonych na krótszym ramieniu. Ich zadaniem jest równoważenie ciężaru podnoszonego ładunku i zapewnienie stabilności całej konstrukcji.
• Kabina operatora - przeszklone stanowisko pracy wyposażone w fotele, joysticki i systemy monitorujące, które pozwalają na precyzyjne sterowanie maszyną.
• Mechanizmy napędowe - zespół silników elektrycznych lub hydraulicznych i przekładni, które odpowiadają za podnoszenie (wciągarka), obrót oraz przesuwanie wózka po wysięgniku.
• Lina nośna - kluczowy element w mechanizmie podnoszenia żurawia, na której zawieszany jest hak.

Wszystkie te elementy współpracują ze sobą, aby żuraw wieżowy mógł efektywnie i bezpiecznie wykonywać swoje zadania na placu budowy.

Podstawa żurawia wieżowego

Podstawa żurawia stacjonarnego jest jednym z najważniejszych elementów konstrukcji. To ona odpowiada za stabilność całej maszyny oraz przenoszenie obciążeń na podłoże. Dociążenie stanowią bloki betonowe, których ilość i wagę dobiera się zależnie od konfiguracji żurawia. Wybór odpowiedniego typu podstawy, np. ramy krzyżowej z balastem lub kotwy fundamentowej, musi uwzględniać rodzaj żurawia, przewidywany udźwig oraz warunki gruntowe. Niedopasowanie podstawy do wymagań technicznych może skutkować nieprawidłową pracą żurawia lub zagrożeniem dla bezpieczeństwa na budowie.

Podstawa stacjonarna

Podstawa stacjonarna jest montowana na stałe na podłożu, najczęściej na fundamencie betonowym. Tego typu podstawa zapewnia żurawiowi wysoką stabilność oraz dużą nośność, co jest kluczowe podczas przenoszenia ciężkich ładunków na dużych wysokościach. Stosowana jest głównie na dużych placach budowy, gdzie żuraw musi pozostać w jednym miejscu przez dłuższy czas. Jej montaż wymaga przygotowania odpowiedniego fundamentu, co zwiększa czas i koszt instalacji. Często stosowana jest kotwa tracona, czyli element mocujący, który służy do montażu masztu żurawia bezpośrednio na fundamencie budynku. Kotwa tracona jest wykonana ze stali i jest trwale przymocowana do konstrukcji budynku.

Podstawa przejezdna

Podstawa przejezdna jest montowana na podwoziach kołowych lub gąsienicowych, co umożliwia przemieszczanie żurawia po placu budowy. Tego typu podstawa jest bardziej elastyczna niż podstawa stacjonarna, co pozwala na szybkie dostosowanie położenia żurawia do potrzeb projektu. Jest szczególnie przydatna na placach budowy, gdzie wymagane jest częste przemieszczanie żurawia w obrębie placu. Dzięki systemowi kół lub gąsienic, żuraw może być łatwo przemieszczany nawet na trudnym terenie.

Wieża (maszt)

Pionowy maszt, często nazywany też wieżą, jest centralnym elementem konstrukcji żurawia stacjonarnego. Maszt zapewnia żurawiowi niezbędną wysokość i stanowi jego główny punkt podparcia. Dzięki segmentowej budowie, wysokość masztu może być łatwo dostosowywana do potrzeb danego projektu. Maszt jest zazwyczaj wykonany ze stali o dużej wytrzymałości, co zapewnia stabilność całej konstrukcji. Dodatkowo, maszt żurawia może być wzmocniony przy pomocy odciągów, które zapobiegają jego chybotaniu się pod wpływem wiatru lub obciążenia. Jego kratownicowa forma gwarantuje dużą sztywność przy stosunkowo niskiej masie własnej. O wysokości żurawia decyduje wieża, która składa się z połączonych sekcji o długości od jednego do kilkunastu metrów.

Obrotnica

Obrotnica to zaawansowany mechanizm łożyskowy, który jest jednym z podstawowych elementów budowy żurawia wieżowego, umożliwiającym przemieszczanie ładunku w różnych kierunkach bez konieczności przesuwania całej konstrukcji. Umiejscowienie mechanizmu obrotu może różnić się w zależności od typu żurawia. Mechanizm obrotu zazwyczaj składa się z silnika, reduktora oraz kolumny obrotu. Jego działanie umożliwia precyzyjne manewrowanie ładunkami nawet w trudnych warunkach przestrzennych. Stosuje się go nie tylko w żurawiach wieżowych, ale także w konstrukcjach samojezdnych i gąsienicowych.

Umiejscowienie mechanizmu obrotu

• Żurawie górnoobrotowe: W tych modelach mechanizm obrotu znajduje się na szczycie wieży, co pozwala na osiąganie bardzo dużych wysokości. Obraca on jedynie wysięgnik oraz przeciwwysięgnik.
• Żurawie dolnoobrotowe: W tych modelach mechanizm obrotu znajduje się u podstawy wieży, a cała konstrukcja (wieża i wysięgnik) obraca się razem.

Wysięgnik

Najbardziej charakterystycznym elementem budowy żurawia wieżowego jest wysięgnik. Wysięgnik to wydłużone ramię żurawia, które odpowiada za podnoszenie i przemieszczanie ładunków na odległość. Wysięgnik montowany jest na szczycie wieży, a jego długość można modyfikować, w zależności od typu żurawia, dopasowując do specyfiki placu budowy. Długość wysięgnika jest dobierana zgodnie z zapotrzebowaniem budowy i zwykle wynosi między 30 a 60 metrów. To właśnie on odpowiada za transport ładunków w poziomie.

Typy wysięgników

• Wysięgniki poziome (płaskie): Są to najpopularniejsze typy wysięgników, które charakteryzują się stałą pozycją podczas pracy. Pozwalają na przenoszenie ładunków na duże odległości w poziomie.
• Wysięgniki wychylne (obrotowe): Pozwalają na zmianę kąta nachylenia, co umożliwia precyzyjne ustawienie ładunku w pożądanej pozycji. Są bardziej elastyczne w użyciu, jednak wymagają bardziej skomplikowanego sterowania. Ich zaletą jest możliwość pracy na różnych wysokościach oraz pod różnymi kątami.
• Wysięgnik wspornikowy: Jest podparty tylko z jednej strony, co pozwala na pracę w ograniczonych przestrzeniach.

Wciągarka i lina nośna

Lina nośna jest kluczowym elementem w mechanizmie podnoszenia żurawia. To na niej zawieszany jest hak, na którym transportowane są ładunki. Liny nośne muszą być wykonane z materiałów o wysokiej wytrzymałości, aby sprostać obciążeniom wynikającym z przenoszenia ciężkich ładunków. Liny są nawijane na bębny napędowe, które umożliwiają ich podnoszenie i opuszczanie. W zależności od konstrukcji żurawia, liny nośne mogą być wielowarstwowe, co dodatkowo zwiększa ich nośność i bezpieczeństwo pracy. Wciągarka odpowiada za pionowy transport ładunków, a w zależności od konstrukcji może również umożliwiać ich przemieszczenie w poziomie. Występują różne rodzaje wciągarek, w tym linowe i łańcuchowe, z napędem elektrycznym, hydraulicznym lub ręcznym.

Kabina operatora

Kabina operatora żurawia to centrum dowodzenia, z którego steruje się wszystkimi funkcjami urządzenia. Instalowana jest na odpowiedniej wysokości, a w niej znajduje się przeszklone stanowisko pracy wyposażone w fotele, joysticki i systemy monitorujące, które pozwalają na precyzyjne sterowanie maszyną. Operator ma z niej doskonały widok na cały plac budowy. W kabinie dostępne są wszystkie elementy sterujące i pilnujące bezpieczeństwa, a także systemy komunikacji.

Mechanizmy napędowe

Żurawie wieżowe są wyposażone w różne mechanizmy napędowe, które pozwalają na podnoszenie, opuszczanie i przemieszczanie ładunków. Silniki elektryczne lub hydrauliczne, przekładnie i systemy hamulcowe są kluczowymi elementami tych mechanizmów. Dają one żurawiom wieżowym zdolność do precyzyjnej i bezpiecznej pracy. Napędy żurawia stacjonarnego odpowiadają za sterowanie ruchem wysięgnika, liny nośnej oraz mechanizmu obrotu. Współczesne żurawie wyposażone są w napędy elektryczne lub hydrauliczne, które zapewniają precyzyjną kontrolę nad pracą całej maszyny. Napędy elektryczne są najczęściej stosowane w żurawiach stacjonarnych ze względu na ich niezawodność i łatwość obsługi. Pozwalają na płynne i dokładne sterowanie wszystkimi funkcjami żurawia, co jest kluczowe dla bezpiecznej i efektywnej pracy na placu budowy.

Typy żurawi wieżowych

Maszyny te możemy podzielić ze względu na ich postawę, typ wysięgnika, umiejscowienie mechanizmu obrotu oraz typ montażu.

Podział ze względu na typ podstawy

• Żurawie stacjonarne: Montowane na stałe na podłożu lub na fundamentach budynku.
• Żurawie przejezdne: Montowane na podwoziach gąsienicowych lub kołowych, co umożliwia ich przemieszczanie w obrębie placu budowy.

Podział ze względu na typ wysięgnika

• Wspornikowe
• Wychylne

Podział ze względu na umiejscowienie mechanizmu obrotowego

• Dolnoobrotowe
• Górnoobrotowe

Podział ze względu na typ montażu

• Montowane w częściach
• Szybkomontujące się: Są to żurawie, które mogą samodzielnie się złożyć i rozłożyć. Ich montaż i demontaż jest szybki, co czyni je idealnymi do krótkotrwałych projektów budowlanych.

Etapy montażu żurawia wieżowego

Montaż żurawia wieżowego to skomplikowana, wieloetapowa procedura, która powinna zostać wykonana przez osoby doświadczone w tej dziedzinie. Montaż żurawia wieżowego przypomina nieco składanie gigantycznych klocków - z tą różnicą, że każdy ruch musi być precyzyjnie zaplanowany i wykonany przez zespół doświadczonych specjalistów. Cały proces można podzielić na kilka kluczowych etapów:

1. Planowanie i przygotowanie fundamentu: Inżynierowie dokładnie analizują teren, wybierają idealną lokalizację i przygotowują solidny fundament betonowy z wbudowanymi kotwami lub podstawę krzyżową dociążaną betonowymi balastami. Jeżeli na placu budowy będzie pracował żuraw, trzeba to uwzględnić już na etapie projektowania robót budowlanych. Dobieramy konkretny sprzęt odpowiednio do zapotrzebowania, mając na uwadze lokalizację na terenie budowy.
2. Transport i montaż wieży: Elementy żurawia są przewożone na budowę w częściach za pomocą ciężarówek. Sam montaż dźwigu również wymaga przygotowania - potrzebujemy odpowiednio dużej przestrzeni, bo żuraw będzie składany z poszczególnych elementów za pomocą innego dźwigu lub dźwigów. Montaż żurawia wieżowego rozpoczynamy od rozstawienia tzw. łap, elementów bazowych urządzenia, które muszą zostać wypoziomowane i najczęściej przytwierdzone do podłoża, które stanowi żelbetowa płyta. Łapy żurawia są ze sobą trwale łączone. Kolejny etap to budowa ramy - pionowej części konstrukcyjnej dźwigu, która powstaje ze składanych segmentów. Po zamocowaniu pierwszego segmentu ramy łapy żurawia zostają dociążone, najczęściej betonowymi blokami. Następnie, przy użyciu dźwigu pomocniczego (tzw. żurawia samojezdnego), kolejne segmenty wieży są łączone ze sobą i wznoszone w górę, tworząc charakterystyczny, kratownicowy trzon. Docelowo żuraw będzie wyższy. Dodawanie kolejnych segmentów w celu podwyższenia ramy to tzw. klatkowanie.
3. Instalacja obrotnicy i wysięgnika: Na szczycie gotowej wieży montuje się obrotnicę - serce żurawia, które pozwala mu obracać się wokół własnej osi. Do niej mocowany jest wysięgnik (ramię robocze) oraz krótszy wysięgnik przeciwwagi, na którym zawieszone zostaną betonowe bloki balastowe. Obok przygotowywany jest wysięgnik wraz z przeciwwagą - poziome części konstrukcyjne żurawia. Wysięgnik składany jest na ziemi i montowany na obrotnicy już w całości.
4. Montaż kabiny i systemów sterowania: Na odpowiedniej wysokości instalowana jest kabina operatora - centrum dowodzenia z doskonałym widokiem na cały plac budowy. Równocześnie podłączane są wszystkie systemy elektryczne, napędowe i kontrolne, które wprawią maszynę w ruch.
5. Testy i odbiór techniczny: Przed dopuszczeniem do pracy, złożony żuraw musi przejść rygorystyczne testy obciążeniowe i funkcjonalne pod nadzorem Urzędu Dozoru Technicznego (UDT). Dopiero po uzyskaniu certyfikacji gigant może bezpiecznie rozpocząć pracę.

Mechanika działania żurawia wieżowego

Magia działania żurawia sprowadza się do trzech podstawowych ruchów, realizowanych przez potężne silniki elektryczne lub hydrauliczne:

• Podnoszenie (ruch pionowy): Za pomocą stalowej liny nawijanej na bęben wciągarki hak z ładunkiem jest podnoszony lub opuszczany.
• Wodzenie (ruch promieniowy): Wózek jezdny przesuwa się w przód i w tył po wysięgniku, zmieniając odległość haka od wieży.
• Obrót (ruch poziomy): Dzięki mechanizmowi obrotnicy cała górna część żurawia obraca się wokół osi wieży, niczym gigantyczna wskazówka zegara, dostarczając materiały w dowolne miejsce w swoim zasięgu.

Wybór żurawia wieżowego - podstawowe aspekty

Wybór odpowiedniego żurawia wieżowego jest kluczowy dla powodzenia projektu budowlanego. Podczas wyboru żurawia należy wziąć pod uwagę kilka podstawowych aspektów, takich jak udźwig, wysięg oraz moment roboczy. Kryteria oceny wartości użytecznej podnoszenia obejmują:

• Udźwig żurawia: Maksymalna masa ładunku, jaką żuraw może podnieść. Zależy od jego konstrukcji, wysokości masztu oraz długości wysięgnika.
• Wysięg żurawia: Maksymalna odległość, na jaką żuraw może przenieść ładunek. Zależy od długości wysięgnika oraz jego konstrukcji.
• Wysokość masztu: Wpływa na maksymalną wysokość, na jaką żuraw może podnieść ładunek.
• Moment roboczy: Określa siłę potrzebną do podniesienia i przemieszczenia ładunku. Wysoki moment roboczy pozwala na podnoszenie cięższych ładunków na większe wysokości, jednak wymaga również odpowiedniej konstrukcji żurawia oraz zabezpieczeń.
• Moment wywrotu: Siła, która może spowodować przewrócenie się żurawia pod wpływem obciążenia. Jest to kluczowy parametr bezpieczeństwa.
• Stabilność konstrukcji: Oceniana na podstawie jakości fundamentu, masztu oraz innych elementów konstrukcyjnych.

Te kryteria pozwalają na ocenę, czy dany żuraw spełnia wymagania projektu oraz czy jest w stanie efektywnie przenosić ładunki na placu budowy.

Bezpieczeństwo i stabilność żurawia wieżowego

Bezpieczeństwo żurawia wieżowego jest priorytetem. Za jego pracą stoją rygorystyczne procedury i zaawansowane systemy, które mają zapewnić maksymalne bezpieczeństwo. Stabilność gwarantuje nie tylko solidny fundament, ale także precyzyjnie obliczony balast przeciwwagi. Każdy żuraw jest wyposażony w szereg zabezpieczeń, takich jak:

• Wyłączniki przeciążeniowe: Automatycznie blokują mechanizm podnoszenia, gdy ciężar ładunku przekracza dopuszczalną normę.
• Ograniczniki krańcowe: Zapobiegają wychyleniu wózka poza bezpieczny obszar na wysięgniku.
• Anemometr: Czujnik wiatru, który informuje operatora o zbyt silnych podmuchach, nakazując przerwanie pracy.
• Wbudowana waga podwieszanego ładunku: Zapobiega przeciążeniu żurawia.
• Stacja pogodowa: Monitoruje siłę wiatru.

Kluczową rolę odgrywa również człowiek - każdy operator musi posiadać odpowiednie uprawnienia i przechodzić regularne szkolenia, a stan techniczny maszyny jest cyklicznie kontrolowany przez wyspecjalizowane serwisy. Nowoczesne żurawie są naszpikowane elektroniką, co pozwala na zdalne monitorowanie ich stanu i działania w czasie rzeczywistym. Operator jest również na bieżąco informowany o wszelkich nieprawidłowościach z poziomu kabiny, co pozwala na szybką reakcję w przypadku wszelkich usterek. Aby zapewnić bezpieczeństwo sobie i innym, warto przestrzegać kilku zasad związanych z użytkowaniem żurawi wieżowych. Przede wszystkim należy stosować się do przepisów związanych z bezpieczeństwem i higieną pracy. Oprócz tego żurawie wieżowe muszą zostać zabezpieczane przed silnym wiatrem, który mógłby uszkodzić ich konstrukcję. Również wszystkie usterki i uszkodzenia powinny być od razu zgłaszane, aby nie dopuścić do zagrożenia zdrowia i życia operatora żurawia i osób znajdujących się w pobliżu maszyny. Więcej informacji można znaleźć w rozporządzeniu ws. bezpieczeństwa i higieny pracy przy obsłudze żurawi wieżowych i szybkomontujących.

Zalety żurawi wieżowych

Żurawie wieżowe są niezastąpionymi maszynami na placach budowy, oferującymi wiele korzyści:

• Możliwa bardzo duża wysokość podnoszenia ładunków do około 100 m.
• Możliwość unoszenia kilkutonowych ładunków (nawet kilkudziesięciu ton).
• Nieskomplikowana obsługa jak na sprzęt budowlany.
• Możliwość pracy w trudnym terenie.
• Duża wydajność pracy.
• Duża precyzja.
• Wielofunkcyjność.
• Usprawnienie wykonywania działań.

Z żurawi wieżowych możemy skorzystać w wielu sektorach, m.in.: w budownictwie - przemysłowym i mieszkaniowym, w transporcie, przy rozładowywaniu i przeładowywaniu materiałów, przy montowaniu stalowych konstrukcji.

Wymagane uprawnienia dla operatora żurawia wieżowego

Aby zostać operatorem żurawia wieżowego, należy spełnić kilka wymagań:

• Ukończone 18 lat.
• Uzyskane wykształcenie minimum podstawowe.
• Posiadanie specjalnych uprawnień wydanych przez Urząd Dozoru Technicznego (UDT).
• Regularne przechodzenie szkoleń z zakresu bezpieczeństwa.
• Posiadanie uprawnień pozwalających pracować na wysokościach.

Żuraw wieżowy po zmontowaniu musi zostać odebrany przez Urząd Dozoru Technicznego.

Specjalne komponenty montażowe

W konstrukcji żurawia wieżowego stosowane są różne specjalne komponenty, które zwiększają jego funkcjonalność oraz bezpieczeństwo pracy. Do najważniejszych z nich należą, kotwa tracona, krzyż montażowy oraz różnego rodzaju podwozia.

Krzyż montażowy

Krzyż montażowy to element, który służy do połączenia masztu żurawia z jego podstawą. Jest on montowany na dolnej części masztu i zapewnia stabilne i bezpieczne połączenie z podstawą. Krzyż montażowy jest wykonany ze stali o wysokiej wytrzymałości, co zapewnia odpowiednią nośność oraz odporność na obciążenia. Jest kluczowym elementem konstrukcyjnym żurawia, który zapewnia jego stabilność oraz bezpieczeństwo pracy.

Podwozia

W zależności od typu żurawia, podstawa może być dodatkowo wyposażona w system kół lub gąsienic, co umożliwia przemieszczanie całego żurawia po placu budowy. Dzięki temu możliwe jest szybkie dostosowanie położenia żurawia do potrzeb projektu.

Podwozie samochodowe

Podwozie samochodowe w żurawiu to konstrukcja, która umożliwia montaż żurawia na podwoziu pojazdu kołowego. Dzięki temu żuraw może być łatwo przemieszczany pomiędzy różnymi placami budowy, co zwiększa jego elastyczność oraz funkcjonalność. Pozwala na szybki montaż i demontaż żurawia, co skraca czas potrzebny na przygotowanie maszyny do pracy. Dodatkowo, żurawie na podwoziach samochodowych są zazwyczaj wyposażone w systemy hydrauliczne lub elektryczne, które umożliwiają precyzyjne sterowanie ich pracą.

Podwozie gąsienicowe

Podwozie gąsienicowe w żurawiu to konstrukcja, która umożliwia montaż żurawia na podwoziu wyposażonym w gąsienice. Dzięki temu żuraw może być łatwo przemieszczany nawet na trudnym terenie.
