Traktorek Jednoosiowy: Budowa i Zasada Działania

Traktorek jednoosiowy to wszechstronna maszyna ogrodnicza i rolnicza, ceniona za swoje kompaktowe wymiary, zwrotność i łatwość obsługi. Dzięki tym cechom może być wykorzystywany w niemal każdych warunkach terenowych, szczególnie w miejscach trudno dostępnych i o ograniczonej przestrzeni manewrowania. Konstrukcja oparta na tzw. monobloku, czyli jednoosiowym układzie jezdnym, silniku i skrzyni biegów, nadaje mu kompaktowe rozmiary, co ułatwia poruszanie się w zróżnicowanych miejscach i czyni go niezastąpionym narzędziem w wielu gospodarstwach.

Kluczowe Zalety Ciągników Jednoosiowych

Mikrociągniki jednoosiowe wyróżniają się szeregiem zalet, które sprawiają, że są one efektywnym i praktycznym rozwiązaniem dla szerokiego spektrum zadań.

Wszechstronność zastosowań

Wszechstronność to jedna z najważniejszych zalet mikrociągników jednoosiowych. Daje ona możliwość wykorzystania jednego urządzenia do wielu różnych zadań, co przekłada się na redukcję wydatków związanych z zakupem kilku maszyn i ich późniejszą obsługą serwisową. Uniwersalność traktorków jednoosiowych wynika z możliwości współpracy urządzenia głównego z szeroką gamą osprzętu. Sprawia to, że maszyna posiada szeroki wachlarz zastosowań. W zależności od potrzeb, przystawki można doczepić zarówno z przodu, jak i z tyłu ciągnika.

Ciągniki jednoosiowe mogą współpracować zarówno z pasywnymi narzędziami, takimi jak pługi czy obsypniki, ale także z aktywnymi, napędzanymi za pomocą wałka odbioru mocy (WOM). Do tych drugich należą na przykład glebogryzarki, brony aktywne, siewniki czy kosiarki.

• Uprawa roli: orka, bronowanie, przygotowanie gleby pod siew
• Pielęgnacja terenów zielonych: koszenie, kultywacja
• Prace komunalne: odśnieżanie, zamiatanie
• Prace w ogrodach, parkach, na skwerach

Wydajność

Doskonałą wydajność zapewniają najwyższej klasy silniki, takie jak benzynowe silniki Honda, czy wysokoprężne Lombardini i Yanmar. Wysokiej jakości, starannie dobrane przystawki robocze, napędzane poprzez wałek odbioru mocy, gwarantują wysoką skuteczność i dokładność wykonywania zadań. Przykładowo, modele CEDRUS TJ01 oraz CEDRUS TJ02 zostały wyposażone w dyferencjał (DIFF) oraz wałek odbioru mocy (WOM), dzięki któremu można podłączyć kosiarkę rotacyjną, glebogryzarkę doczepianą i zamiatarkę. Blokada mechanizmu różnicowego, powszechnie stosowana również w ciężkich maszynach i samochodach, zapewnia bardzo dużą przyczepność w najtrudniejszym terenie i najlepsze wykorzystanie mocy silnika traktorka, pomagając na przykład podjechać pod górkę na grząskim podłożu lub pochyłościach.

Niezawodność

Mikrociągniki są produkowane z uwzględnieniem rygorystycznych norm jakości i bezpieczeństwa. Wieloletnie doświadczenie konstruktorów, dobór wysokiej jakości materiałów oraz najlepsze silniki gwarantują długą żywotność i bezawaryjne działanie urządzenia, stanowiąc o jego niezawodności. Hydrauliczne sprzęgło w kąpieli olejowej Power Safe daje gwarancję wysokiej wydajności i bezpieczeństwa podczas pracy.

Komfort pracy operatora

Komfort operatora ma pierwszorzędne znaczenie. W ciągnikach jednoosiowych zwolnienie dźwigni operatora nie powoduje zatrzymania pracy silnika, co zwiększa wygodę użytkowania. Łatwość obsługi oraz zwrotność sprawiają, że maszyny te mogą być używane w każdych warunkach, doskonale sprawdzając się w miejscach trudno dostępnych i z ograniczoną przestrzenią manewrowania.

Budowa i Elementy Traktorka Jednoosiowego

Traktorek jednoosiowy to kompaktowa konstrukcja, w której silnik, skrzynia biegów i jednoosiowy układ jezdny tworzą zintegrowaną całość. Kluczowymi elementami budowy są jednostka napędowa, układ przeniesienia mocy oraz możliwość dołączania różnorodnego osprzętu.

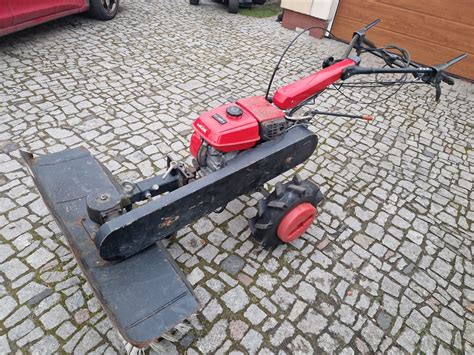

Jednostka napędowa i przeniesienie mocy

W nowoczesnych traktorkach jednoosiowych stosuje się wydajne silniki benzynowe lub wysokoprężne. Przykładowo, traktorek jednoosiowy może być wyposażony w silnik Loncin G420F o pojemności 420 cm³ z rozrusznikiem elektrycznym. Inne popularne jednostki to Loncin G200F o pojemności 196 cm³ i mocy 6,5 KM, a także silniki Emak Diesel lub Honda GX270.

Układ przeniesienia mocy zazwyczaj obejmuje skrzynię biegów z kilkoma przełożeniami (np. 2 biegi do przodu i 2 biegi wsteczne) oraz sprzęgło, które może być cierne lub hydrauliczne w kąpieli olejowej. Wałek odbioru mocy (WOM) jest kluczowym elementem, umożliwiającym napędzanie aktywnych przystawek.

Osprzęt i możliwości rozbudowy

Uniwersalność traktorków jednoosiowych wynika z szerokiej gamy dostępnego osprzętu. Przystawki można doczepić zarówno z przodu, jak i z tyłu ciągnika, często po prostu przez obrócenie kierownicy i zamontowanie odpowiedniego narzędzia. Do najczęściej wykorzystywanych akcesoriów należą:

• Glebogryzarki: Spalinowa glebogryzarka jest doskonałym rozwiązaniem na znaczne ułatwienie pracy w ogrodzie, wyręczając z ciężkich robót ręcznych. Doskonale sprawdza się zwłaszcza przy uprawie zbitej, trudnej gleby, a także przy odchwaszczeniu, napowietrzaniu ziemi i zakładaniu dużych trawników.
• Kosiarki: listwowe, rotacyjne, bijakowe.

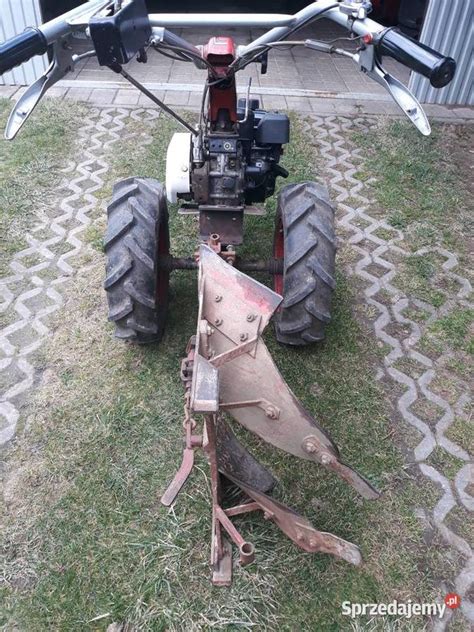

• Pługi: do orania, do odśnieżania.
• Zamiatarki: do utrzymania czystości.
• Inne: kopaczki do ziemniaków, obsypniki, koła stalowe.

Przykładowe modele i ich specyfikacje

Rynek oferuje różnorodne modele traktorków jednoosiowych, dostosowane do specyficznych potrzeb użytkowników.

Traktor jednoosiowy Faworyt SIM360L SET

Ten wszechstronny mikrociągnik z glebogryzarką w zestawie jest napędzany solidnym silnikiem Loncin G200F o pojemności 196 cm³ i mocy 6,5 KM. Urządzenie wyposażono w sprzęgło cierne oraz wałek odbioru mocy (WOM) z dwoma prędkościami obrotowymi: 920 obr/min oraz 675 obr/min. W komplecie znajduje się glebogryzarka o szerokości roboczej 56 cm. Faworyt SIM360L SET posiada 2 biegi do przodu i 2 biegi wsteczne, co zapewnia dobrą kontrolę nad maszyną. Możliwość rozbudowy o liczne akcesoria czyni go doskonałym wyborem do całorocznych prac.

Jednostki napędowe Oleo-Mac MH 450 RC

Mikrociągniki jednoosiowe Oleo-Mac/Nibbi to oferta dla wymagających użytkowników. Jednostka napędowa Oleo Mac MH 450 RC jest dostępna z silnikiem Emak Diesel lub Honda GX270. Posiada dyferencjał, a w standardzie jest to sama jednostka napędowa bez kół i glebogryzarki. Te maszyny, mimo kompaktowych rozmiarów, odznaczają się wysoką mocą i są bardzo łatwe w prowadzeniu. Oferta zawiera również akcesoria, takie jak koła, zaczepy, pługi, listwy tnące, kosiarki, kultywatory, obsypniki oraz zamiatarki, które zwiększają uniwersalność zastosowania.

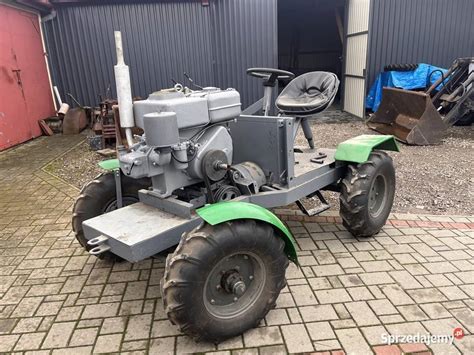

SAM-y Rolnicze: Historia i Konstrukcja Domowej Roboty

W historii mechanizacji w Polsce, szczególnie po II wojnie światowej, jednym z ciekawszych epizodów były ciągniki rolnicze skonstruowane przez domorosłych mechaników, nazywane potocznie SAM-ami. Budowane z wykorzystaniem części, które były akurat pod ręką, często stawały się jedynymi dostępnymi maszynami w wielu gospodarstwach. Nazwa SAM odnosi się nie tylko do traktorów i pojazdów rolniczych, ale także do własnoręcznie zbudowanych samochodów osobowych i wszelkich pojazdów wykonanych w sposób amatorski.

W zależności od regionu nazywano je także papajami, esiokami, pukocami czy unochodami, często od dźwięków jakie generowały lub typów użytych silników. Chęć konstruowania przez domorosłych mechaników traktorów nie umarła nawet wraz z przejściem polskiej gospodarki z centralnie planowanej do rynkowej.

Typowe rozwiązania konstrukcyjne SAM-ów

Budowa traktorków typu SAM to sztuka adaptacji i innowacji. Często wykorzystywano podzespoły z innych konstrukcji, najczęściej samochodów osobowych lub motocykli, które następnie adoptowano na specjalnie przygotowaną ramę. Dyskusje wśród konstruktorów ilustrują podejście do budowy nawet bardziej zaawansowanych maszyn:

• Silnik: Popularne były jednostki takie jak silnik 1.6D Forda, ceniony za trwałość i moc, mimo większej wagi niż typowe silniki do mikrociągników. Alternatywnie stosowano silniki Lombardini, Yanmar, Changfa, Daihatsu Charade, a także adaptowano silniki z samochodów osobowych (np. Isuzu 1.5TD, Maluch, Syrena). Najpopularniejsze w polskich ciągnikach domowych były silniki „esioki” z Andrychowa (S15, S320, S321, S322 o mocach 15-36 KM, S60 o mocy 11-12 KM, S301D).
• Skrzynia biegów i mosty: Często wykorzystywano skrzynie biegów od UAZ-a, mosty jezdne (np. środek od Żuka, zwężony tylny most od Fiata 125p) oraz zwolnice z traktorka jednoosiowego typu Dzik. Koła zębate od zwolnic Dzika zapewniały odpowiednie przełożenia, umożliwiające zarówno niskie prędkości (efekt żółwia), jak i prędkość maksymalną około 35 km/h.
• Rama: Konstrukcja często opierała się na samonośnej misce olejowej, wzorowanej na Ursusie C-360-3P, wykonanej z blachy o grubości 8-10 mm, pełniącej rolę ramy.
• Osie: Przednia oś była wykonywana od podstaw na wzór Ursusa C360, z zastosowaniem tulejek z brązu i łożysk oporowych. Obudowa mostu i reduktora bywała wykonana z blachy 15 mm, a precyzyjne wyosiowanie elementów odbywało się na tokarce.
• Układ napędowy: W niektórych konstrukcjach realizowano napęd 4x4 z możliwością włączenia przedniego napędu poprzez reduktor z wałka pośredniego skrzyni biegów.
• Układy pomocnicze: Hamulce tylne często wykonano na bazie pompy hamulcowej i elementów Ursusa C360 oraz Żuka. Hydraulika podnośnika była planowana na wzór Ursusa C360 z możliwością elektronicznego sterowania rozdzielaczem.
• Koła: Przednie koła pochodziły z przyczepki wózka pocztowego, a adapter do piast wykonano z tarcz felg Malucha.
• Dociążenie: Wskazywano na znaczenie odpowiedniego dociążenia tylnej osi dla poprawy uciągu, proponując obciążniki od Dzika lub wykonane z betonu.

Konstruktorzy dzielili się doświadczeniami dotyczącymi obróbki mechanicznej elementów, montażu podnośnika, układu kierowniczego oraz zabezpieczeń BHP, takich jak pałąk asekuracyjny. Dostępność części z demontażu i złomu była i jest ekonomicznym źródłem materiałów.

Przykłady dopracowanych SAM-ów

Jednym z najbardziej dopracowanych przykładów jest Super SAM 18 KM zbudowany w 1991 r. przez Benedykta Sielatyckiego w Zduńskiej Woli. Do napędu posłużył silnik typu 2KVD 9SVL o mocy 18 KM, znany z nośnika narzędzi RS-09 produkcji NRD. Jego konstrukcja obejmowała:

• Skrzynię biegów własnego projektu i wykonania, 6-przełożeniową z reduktorem.
• Most napędowy ze zwolnicami na końcach półosi, połączony z silnikiem i skrzynią w jeden samonośny blok.
• Wałek przekaźnika tylny dwubiegowy, o obrotach niezależnych 540 obr./min. i 750 obr./min., oraz wałek między osiami do napędu kosiarki.
• Hydraulikę 3-sekcyjną, obsługującą tylny podnośnik narzędzi w układzie standardowym TUZ, spychacz czołowy oraz ramię kosiarki bocznej listwowej.
• Zawieszany na podnośniku siewnik 4-rzędowy, otrzymujący napęd mechanizmu od kółek jezdnych.
• Hamulce zasadnicze mechaniczne, działające na półosie napędowe, rozdzielne.

Ciągnik był wyposażony we wszystkie wymagane przepisami światła i sygnały, co świadczy o jego profesjonalnym wykonaniu. Super SAM 18 KM był na tyle dopracowany, że w 1992 r. zdobył I nagrodę w ogólnopolskim konkursie dla racjonalizatorów rolnictwa.

Podsumowanie Zastosowań Ciągników Jednoosiowych

Ciągniki jednoosiowe to niezwykle wdzięczne pojazdy ogrodnicze, rolnicze i komunalne. Za sprawą swojej wielofunkcyjności, są niezawodnym narzędziem w szkółkach, gospodarstwach rolniczych, sadach czy winnicach. Doskonale sprawdzają się również przy pracach porządkowych, takich jak odśnieżanie czy zamiatanie. Ich kompaktowe rozmiary, zwrotność i możliwość łatwego transportu z miejsca na miejsce dodatkowo zwiększają ich praktyczność i uniwersalność.
