Żuraw budowlany: Wymiary, parametry i typy

Żuraw budowlany to nieodłączny element większości placów budowy, a jego właściwy dobór potrafi zaważyć na bezpieczeństwie i terminowości realizacji inwestycji. Wiele osób skupia się jedynie na udźwigu czy wysokości podnoszenia, pomijając kluczowe aspekty związane z mobilnością i typem terenu. Właściwe dopasowanie sprzętu do założonych celów i warunków okazuje się jednym z najważniejszych czynników decydujących o sukcesie całego projektu.

Charakterystyka i zasada działania żurawi wieżowych

Żuraw wieżowy to urządzenie dźwignicowe, potocznie zwane dźwigiem, zaliczane do największych maszyn roboczych. Jest to maszyna budowlana o pionowej konstrukcji, która składa się z wieży, wysięgnika, obrotowego mechanizmu oraz systemu sterowania. Działanie żurawia opiera się na wykorzystaniu dźwigni, umożliwiając podnoszenie i przemieszczanie ładunków w obrębie wyznaczonego obszaru.

Zasada działania żurawia wieżowego polega na podnoszeniu i opuszczaniu ładunku za pomocą urządzenia chwytnego, zazwyczaj haka, oraz wysięgnika. Wysięgnik może się podnosić i opuszczać, a także obracać, aby wykonać wymagane zadanie. Z drugiej strony wysięgnika zamontowane są przeciwwagi, które zapewniają stabilność żurawia. W maszynach z obrotową wieżą zamiast nich stosuje się specjalne rozpórki, za pomocą których ramiona lin wysięgnikowych są odprowadzane od wieży.

Żuraw wieżowy pozwala efektywnie sterować i dostarczać w odpowiednie miejsce obiektu konstrukcje metalowe, części konstrukcji, materiały budowlane. Praca żurawia jest sterowana z poziomu kabiny operatora, co pozwala na precyzyjne podnoszenie i transportowanie materiałów w trudno dostępnych miejscach.

Uogólniona konstrukcja żurawi wieżowych

Żurawie wieżowe mają uogólnioną konstrukcję, obejmującą podstawę nośną i wieżę (maszt), która podtrzymuje wysięgnik. Wysięgnik wyposażony jest w hak lub inne urządzenia do podnoszenia ładunków.

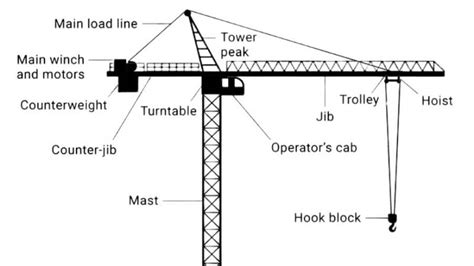

Żuraw wieżowy kratowy składa się w zasadzie z następujących głównych zespołów:

• dolnej części nazywanej podstawą, ustawionej na torze;
• wieży złożonej z kilku sekcji, zazwyczaj o przekroju kwadratowym;
• wysięgnika umocowanego do obracalnej głowicy lub do obracalnej wieży;
• wspornika z przeciwciężarem;
• kabiny sterowniczej;
• wielokrążków podnoszenia ładunków i zmiany nachylenia wysięgnika;
• mechanizmów podnoszenia, zmiany nachylenia wysięgnika oraz jazdy żurawia.

Montaż żurawia wieżowego

Żuraw na budowę przewożony jest w elementach na ciężarówkach. Montaż na budowie odbywa się przy pomocy żurawia samojezdnego. Na uprzednio przygotowanym podłożu rozkładana jest podstawa żurawia. Do podstawy mocowana jest wieża. Wieża składa się z wielu pojedynczych elementów łączonych razem aż do osiągnięcia żądanej wysokości. Jednocześnie umieszczany jest balast centralny. Po pełnym zabalastowaniu żurawia, na wieżę nakłada się obrotnicę oraz przeciwwysięg. Na ziemi jest scalany wysięgnik, po czym w całości jest podnoszony do góry i montowany do obrotnicy.

Główne parametry techniczne żurawi wieżowych

Dane techniczne żurawia wieżowego są zależne od jego modelu, przeznaczenia i producenta. Kluczowe parametry, które określają wydajność i zastosowanie maszyny, obejmują wysokość roboczą, udźwig oraz długość wysięgnika. Warto rozróżniać nominalną wartość udźwigu od rzeczywistych możliwości maszyny w danej konfiguracji.

Wysokość robocza

Wysokość robocza żurawia wieżowego to maksymalna wysokość, na jaką może podnieść ładunek. Wysokość robocza zależy od konstrukcji wieży i długości wysięgnika, ale przeciętnie żurawie wieżowe mogą osiągać wysokość roboczą od kilkudziesięciu metrów do ponad 100 metrów. Największy obecnie produkowany żuraw to KRØLL K10000, który w zależności od modelu może osiągać wysokość od 20 do 220 m. Wysokość robocza jest kluczowym parametrem, który określa zakres pracy urządzenia i umożliwia dostosowanie do wymagań konkretnego projektu budowlanego. Przy maksymalnym podnoszeniu pod hakiem powinno pozostać 6-10 m do obliczeniowej wysokości konstrukcji, w przeciwnym razie konieczne będzie zastosowanie dodatkowego mocowania dźwigu do konstrukcji budynku, co wymaga dużych dodatkowych nakładów kapitałowych.

Udźwig

Udźwig żurawia wieżowego odnosi się do maksymalnej masy, jaką urządzenie jest w stanie podnieść. Zwykle wynosi ona od kilku ton do kilkudziesięciu ton, w zależności od modelu. Udźwig jest jednym z najważniejszych parametrów przy wyborze żurawia, ponieważ określa, jak ciężkie materiały mogą być transportowane na placu budowy. Udźwig przy maksymalnym wysięgu wysięgnika może wynosić od 5 do 75 ton w zależności od konstrukcji platformy. Żurawie z obrotową platformą zazwyczaj są w stanie podnieść do 25 ton, natomiast żurawie z nieobrotową wieżą podnoszą do 75 ton. Warto dodać, że udźwig żurawia zmienia się w zależności od jego konfiguracji, w tym długości wysięgnika. W przypadku budowy monolitycznej odpowiednie są maszyny o nośności 6-8 t. Jeżeli masa ładunku przekracza ustalone parametry, uruchamia się ogranicznik udźwigu i następuje automatyczne wyłączenie wysięgnika lub mechanizmu podnoszenia.

Długość wysięgnika

Długość wysięgnika żurawia wieżowego określa, jak daleko urządzenie jest w stanie sięgnąć w poziomie. Wysięgniki żurawi wieżowych mogą mieć długość od kilkunastu do nawet 80 metrów, w zależności od modelu i przeznaczenia. Długość wysięgnika ma wpływ na zasięg roboczy maszyny oraz możliwość precyzyjnego umieszczania ładunków w różnych miejscach na placu budowy. Największy żuraw KRØLL K10000 ma długość wysięgnika 100 m. Długość wysięgnika jest związana z wymiarami budynku. Wysięgnik musi sięgać do dowolnego punktu jego obwodu. Jeśli jeden żuraw nie wystarcza, używa się dwóch lub więcej żurawi. Najważniejsze jest, aby ustawić je tak, aby uniemożliwić kolizję.

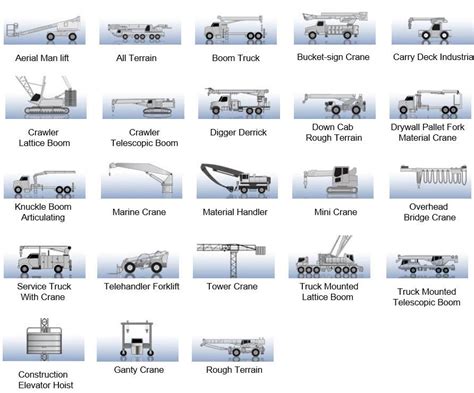

Klasyfikacja i konstrukcje żurawi wieżowych

Klasyfikacja żurawi wieżowych może być dokonana z różnych punktów widzenia. Żurawie budowlane mogą być stacjonarne (także budowane na szczytowej kondygnacji budynku) lub przejezdne, na podwoziu szynowym lub gąsienicowym. Kolumna żurawia budowlanego często budowana jest w kształcie pionowej wieży o wielosekcyjnej kratownicowej konstrukcji. Wysięgnik może być wychylny z cięgnikiem zainstalowanym na jego końcu lub stały, poziomy, z wodzakiem (cięgnikiem) poruszającym się po nim.

Rodzaje ze względu na mobilność i montaż

• Stacjonarne: Tego typu urządzenia montuje się na stałej podstawie, zazwyczaj żelbetowej platformie, dodatkowo można je zabezpieczyć systemem kotwic. Nadają się do budowy wysokich konstrukcji, ponieważ są w stanie podnosić bardzo ciężkie ładunki, na przykład duże bloki budowlane i kabiny wind, na dużą wysokość.
• Mobilne (samojezdne): Tego typu urządzenia montuje się na podwoziu kołowym lub gąsienicowym, co zapewnia im mobilność na placu budowy. Maszynę można szybko przemieszczać między różnymi punktami roboczymi, a nawet na sąsiedni obiekt. Żuraw samojezdny pozwala ograniczyć formalności związane z transportem i montażem stacjonarnym. Mniejsza liczba etapów przygotowawczych przekłada się na krótszy czas realizacji zadań i szybsze reagowanie na zmieniające się potrzeby.
• Przyczepiane: Ten rodzaj nie ma części jezdnej, podporą dla maszyny jest sam budynek: dźwig montuje się na fundamencie, a wieżę mocuje do ściany. Taka konstrukcja pozwala zwiększyć wysokość podnoszenia.
• Samopodnoszące: Takie dźwigi montuje się wewnątrz budowanego obiektu. Podstawa maszyny opiera się na stropie, a za pomocą wciągarki dźwig jest podnoszony do góry. W ten sposób podnosi się on wraz z konstrukcją i może transportować ładunek na dowolną wysokość.
• Szybko-montowane: Ten typ żurawia budowlanego został zaprojektowany tak, aby maksymalnie skrócić czas potrzebny na jego przygotowanie do pracy. Szybko-montowane żurawie budowlane często znajdują zastosowanie w mniejszych projektach, takich jak remonty, modernizacje obiektów czy montaże na ograniczonym terenie. Ich zaletą jest możliwość szybkiego zwinięcia sprzętu po zakończeniu zadania i przemieszczenia do innej lokalizacji. W porównaniu z dużymi, stacjonarnymi żurawiami wieżowymi, wersje szybko-montowane mają zwykle mniejszy udźwig i zasięg.

Rodzaje ze względu na podwozie

• Na podwoziu torowym (szynowym): Znaczna większość żurawi wieżowych stosowanych w budownictwie wyposażona jest w podwozia torowe (szynowe) i przystosowana do przemieszczania się po torach o różnych szerokościach, zależnych od wielkości momentu roboczego żurawia.
• Na podwoziu kołowym: W ostatnich latach coraz częściej zaczynają występować żurawie wieżowe o podwoziach kołowych (samochodowych lub specjalnych) przystosowanych do przemieszczania się po nawierzchniach typu drogowego. Ważnym aspektem jest jednak waga i gabaryty sprzętu. Przy wyborze żurawia samojezdnego należy uwzględnić dopuszczalne obciążenia dróg i mostów prowadzących na plac budowy.
• Na podwoziu gąsienicowym: Przy budowie mostów, elektrowni wiatrowych czy innych obiektów zlokalizowanych w trudnym, nieutwardzonym terenie idealnie sprawdza się żuraw budowlany z podwoziem gąsienicowym. Żurawie gąsienicowe zaprojektowane są z myślą o podnoszeniu wyjątkowo ciężkich elementów i pracy w wymagających warunkach. Duża masa własna jest w tym przypadku zaletą, ponieważ gwarantuje solidne oparcie i równowagę, nawet przy dużych wiatrach lub nierównościach terenu.

Rodzaje ze względu na konstrukcję wieży

• żurawie z wieżą kratową i obracalną dokoła niej głowicą, do której przegubowo umocowany jest wysięgnik i przeciwciężar, przy czym dla dokonania obrotu wysięgnika konieczny jest obrót tylko głowicy;
• żurawie z obracalną górną częścią wieży, do której wysięgnik i przeciwciężar przymocowany jest również za pomocą przegubów, lecz obrót wysięgnika w płaszczyźnie poziomej odbywa się przez obrót górnej części wieży;
• żurawie z obracalną na całej wysokości wieżą kratową z rur;
• żurawie z obracalną wieżą rurową na całej wysokości;
• żurawie samopodnośne.

Rodzaje ze względu na rodzaj wysięgnika

• Belkowe: ze statycznym, poziomym wysięgnikiem, który reguluje się poprzez przemieszczanie wózka z urządzeniem zaczepowym.
• Podnoszące (wychylne): długość wysięgnika reguluje się poziomo poprzez jego obrót względem przegubu; wysięg rozkłada się podobnie jak wieża, również hydraulicznie. Zaletą jest możliwość złożenia wysięgnika w trakcie przenoszenia ładunku na czas omijania przeszkody.
• Przegubowe: wysięg wysięgnika regulowany jest zarówno poprzez zwiększenie kąta podnoszenia, jak i poziomą prowadnicę.

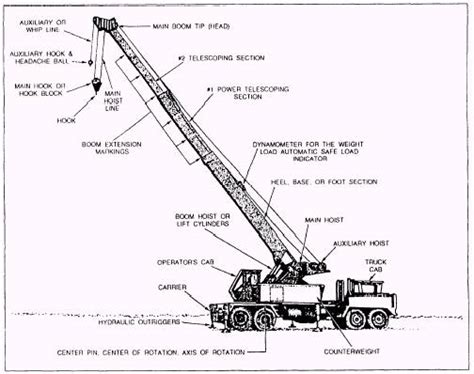

• Teleskopowe: wysięgnik w takim urządzeniu składa się z kilku wsuwanych w siebie segmentów, co pozwala na dowolne dostosowanie długości do bieżących potrzeb. Żurawie teleskopowe stosowane są tam, gdzie zmieniające się warunki budowy wymagają dużej elastyczności w zakresie wysokości podnoszenia.

Wybór odpowiedniego żurawia budowlanego

Wybór najlepszego żurawia zależy od kilku czynników, które warto przeanalizować jeszcze przed rozpoczęciem inwestycji. Od wybranego modelu zależy szybkość, jakość, bezpieczeństwo i opłacalność budowy. Dlatego lepiej wcześniej sporządzić projekt prac, uwzględniając planowane koszty konserwacji i eksploatacji sprzętu.

Czynniki wpływające na wybór żurawia

• Charakterystyka projektu: Istotne jest sprecyzowanie charakterystyki projektu, uwzględniając wysokość budynku oraz rodzaj i ciężar transportowanych ładunków. Na planach projektowych można łatwo ustalić maksymalny ciężar elementów konstrukcyjnych, które będą podnoszone, oraz przewidzieć, na jakiej wysokości ma zostać umieszczony ładunek.
• Warunki terenowe: Kluczowe znaczenie mają warunki terenowe. Jeżeli podłoże jest niestabilne, a dojazd do placu utrudniony, należy rozważyć żurawie gąsienicowe, które lepiej radzą sobie w takich realiach. Należy uwzględnić ograniczenia terytorialne obiektu, obecność przeszkód w strefie pracy, odległość magazynu, pomieszczeń socjalnych i pomocniczych. Wiele zależy od stanu i jakości dróg dojazdowych do strefy roboczej, ograniczeń ze strony organów kontrolnych oraz jakości gruntu na placu budowy.
• Wymagania dotyczące mobilności: W projektach krótkoterminowych lub wieloetapowych rewelacyjnie sprawdzają się żurawie szybko-montowane, których zaletą jest oszczędność czasu przy montażu i demontażu. Modele stacjonarne wykonują prace w jednym miejscu. Ruchome mogą przemieszczać się na ograniczoną odległość, na przykład po szynach. Technika samobieżna ma najwyższą manewrowość.
• Czas trwania inwestycji: Czas trwania inwestycji to jeden z kluczowych elementów branych pod uwagę przy doborze żurawia budowlanego. Przy krótkich projektach lub w przypadku konieczności częstych relokacji sprzętu, praktyczniejsze mogą okazać się żurawie szybko-montowane czy żurawie samojezdne. Z kolei przy dłuższych, bardziej skomplikowanych projektach, budowa wysokich wieżowców czy rozległych obiektów przemysłowych często wymaga postawienia żurawia wieżowego w miejscu pracy na wiele miesięcy.
• Koszty: Nie mniej ważny jest aspekt finansowy, w tym koszty wynajmu czy utrzymania maszyny przez dłuższy czas. W środowisku budowlanym niekiedy panuje przekonanie, że większy sprzęt zapewnia większe możliwości, lecz nie zawsze jest to najbardziej ekonomiczne rozwiązanie.
• Serwis: Wiele zależy tutaj od marki producenta. Popularne firmy zazwyczaj posiadają autoryzowane serwisy techniczne w różnych regionach.

Mini-żurawie w ograniczonych przestrzeniach

Część projektów budowlanych odbywa się w wyjątkowo ograniczonych przestrzeniach, gdzie manewrowanie dużymi maszynami jest niemożliwe lub stwarza zbyt duże ryzyko. W takich przypadkach warto rozważyć żuraw budowlany o kompaktowych rozmiarach, zwany potocznie mini-żurawiem. Mini-żurawie sprawdzają się doskonale w pracach wewnątrz obiektów, na ciasnych działkach lub pomiędzy istniejącymi już zabudowaniami. Pomimo swoich niewielkich gabarytów potrafią unieść znaczący ciężar, a wbudowane funkcje bezpieczeństwa zapobiegają przeciążeniom. Największą zaletą mini-żurawi jest bez wątpienia elastyczność. Można je wprowadzić do wnętrza budynku, ustawić w wąskich korytarzach czy na kondygnacjach, gdzie typowy żuraw budowlany nie ma szans się zmieścić.

Konserwacja i bezpieczeństwo

Aby zapewnić długotrwałą i bezpieczną eksploatację żurawia wieżowego, niezbędna jest jego regularna konserwacja. Obejmuje to zarówno przeglądy techniczne, jak i bieżącą naprawę usterek. Niezależnie od planowanego czasu realizacji, każdy żuraw budowlany musi spełniać określone normy bezpieczeństwa. Okresowe przeglądy techniczne oraz zatrudnienie wykwalifikowanych operatorów to niezbędne elementy prowadzenia odpowiedzialnej polityki inwestycyjnej.

Częstotliwość przeglądów technicznych

Przeglądy techniczne żurawia wieżowego powinny być przeprowadzane zgodnie z zaleceniami regularnie co miesiąc. W zależności od intensywności pracy oraz warunków eksploatacji, przegląd może obejmować kontrolę stanu mechanizmów, układów hydraulicznych i elektrycznych, a także systemów bezpieczeństwa.

Najczęstsze problemy eksploatacyjne

Do najczęstszych problemów eksploatacyjnych żurawi wieżowych należą zużycie elementów mechanicznych, problemy z układem elektrycznym oraz awarie systemów sterowania. Regularna konserwacja i szybkie reagowanie na drobne usterki pozwala na uniknięcie poważniejszych problemów i zwiększa trwałość maszyny.
