Żurawie budowlane to niezastąpione urządzenia na każdej budowie, służące do podnoszenia i transportowania ciężkich ładunków. Ich właściwy dobór i bezpieczna eksploatacja, szczególnie w konfiguracji z koszem do przemieszczania osób, są kluczowe dla powodzenia inwestycji i bezpieczeństwa pracowników. W niniejszej artykule przedstawiamy szczegółowe informacje dotyczące eksploatacji żurawi z koszem, a także przegląd różnych typów żurawi budowlanych i ich zastosowań.
Wymagania UDT dla żurawi z koszem do przemieszczania osób
Eksploatacja żurawi z zawieszonym na haku koszem do przemieszczania osób lub pojemnikiem na beton z podestem dla operatora podlega ścisłym regulacjom Urzędu Dozoru Technicznego (UDT). Główne akty prawne regulujące te kwestie to:
- Rozporządzenie Ministra Gospodarki z dnia 30 października 2002 r.
- Rozporządzenie Ministra Przedsiębiorczości i Technologii z dnia 30 października 2018 r. w sprawie warunków technicznych dozoru technicznego w zakresie eksploatacji, napraw i modernizacji urządzeń transportu bliskiego (Dz. U. 2018, poz. 2176).
Kluczowe aspekty bezpiecznego przemieszczania osób
Przemieszczanie osób w koszu wymaga spełnienia szeregu rygorystycznych warunków bezpieczeństwa:
- Osoby powinny być przemieszczane tylko w specjalnie zaprojektowanych koszach, zaopatrzonych w środki zabezpieczające osoby i narzędzia przed wypadnięciem.
- Należy zastosować środki zabezpieczające kosz przed samoczynnym obrotem (np. liny prowadzące, wodziki).
- Hak żurawia powinien posiadać zabezpieczenie przed wypadnięciem zawiesia z gardzieli haka.
- Urządzenia sterujące ruchami żurawia muszą być urządzeniami wymagającymi podtrzymania i muszą powracać do pozycji neutralnej po ich zwolnieniu, aby umożliwić operatorowi bezpieczne zatrzymanie urządzenia.
- Jeżeli żuraw jest wyposażony w funkcję swobodnego (grawitacyjnego) opuszczania ładunku, przemieszczanie osób jest dopuszczalne tylko wtedy, gdy funkcja ta wyposażona jest w urządzenie zabezpieczające przed niezamierzonym uruchomieniem.
Procedury i kontrole przed użyciem
Osoba odpowiedzialna za wykonanie prac powinna ustalić bezpieczny sposób wykonania prac poprzez opracowanie pisemnych procedur opisujących poszczególne operacje i warunki ich wykonania. Operator żurawia, hakowi, sygnaliści, osoby w koszu oraz inne osoby związane z wykonywaniem pracy, a także osoba odpowiedzialna za wykonanie prac, powinny zapoznać się z ustalonymi procedurami. Znajomość procedur powinna być potwierdzona pisemnie.
Żuraw i kosz powinny być skontrolowane przez wyznaczone osoby (operator, hakowy, sygnalista) każdego dnia przed użyciem w celu stwierdzenia, że mogą być wykorzystane do bezpiecznego przemieszczania osób. W ramach kontroli należy przeprowadzić próby z obciążeniem nominalnym kosza. Wykonane próby powinny potwierdzić, że sterowanie i ruchy robocze, mechanizmy, urządzenia zabezpieczające, ochronne i inne działają prawidłowo i są w dobrym stanie technicznym.
Operacja podnoszenia
Zasady przemieszczania i warunki pogodowe
Przemieszczanie kosza z osobami powinno przebiegać powoli, w sposób rozważny i kontrolowany, bez nagłych ruchów żurawia i kosza. Prędkość przemieszczania nie powinna przekraczać 30 m/min (0,5 m/s). Żuraw szynowy nie powinien przemieszczać się, gdy pracownicy znajdują się w koszu.
Eksploatacja kosza jest zabroniona w czasie wiatrów, których prędkości przekraczają 7 m/s (25 km/h), burz z wyładowaniami, opadów śniegu, opadów deszczu lub innej niesprzyjającej pogody, która może mieć wpływ na bezpieczeństwo.
Historia i definicja żurawia
Żuraw, dawniej nazywany również w Polsce kranem (od ang. „crane”), to urządzenie dźwignicowe obsługujące ograniczoną przestrzeń, stożkiem lub walcem. Jego wysokość określa maksymalna wysokość podnoszenia żurawia, a promień podstawy - wysięg. Żurawie dostępne są w różnych rozmiarach, od niewielkich, ręcznie napędzanych jednostek o zasięgu i wysokości podnoszenia rzędu paru metrów, do olbrzymich o zasięgu ponad stu metrów w obu kierunkach.
Dwoma podstawowymi elementami konstrukcji żurawia są kolumna i wysięgnik. Kolumna w wielu przypadkach zredukowana jest do obrotowej podstawy żurawia, na której zainstalowany jest wychylny wysięgnik, niekiedy o budowie teleskopowej. Na końcu wysięgnika zainstalowany jest cięgnik. Innym rozwiązaniem jest, gdy kolumna przyjmuje postać wysokiej (zwykle kratownicowej) wieży. Na jej szczycie zamontowany jest wychylny wysięgnik z cięgnikiem na końcu, bądź stały (poziomy) z ruchomym cięgnikiem.
Głównym parametrem żurawia jest maksymalny moment obciążający - iloczyn maksymalnego możliwego do podniesienia przez urządzenie ciężaru w tonach oraz poziomej odległości od punktu podparcia wysięgnika mierzonej w metrach.
Rodzaje żurawi budowlanych i ich zastosowania
Właściwy dobór żurawia budowlanego potrafi zaważyć na bezpieczeństwie i terminowości realizacji inwestycji. Wiele osób skupia się jedynie na udźwigu czy wysokości podnoszenia, pomijając kluczowe aspekty związane z mobilnością i typem terenu. Poniżej przedstawiono najpopularniejsze typy żurawi budowlanych:

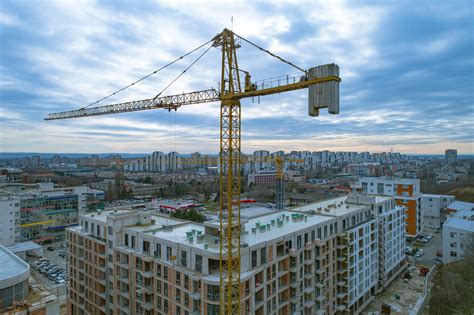

Żuraw wieżowy
Jest to najbardziej charakterystyczny typ żurawia budowlanego, stosowany głównie przy wznoszeniu wysokich budynków i rozbudowanych obiektów infrastrukturalnych. Wyróżnia go pionowa konstrukcja wieży i wysięgnika, które zapewniają możliwość podnoszenia ciężkich ładunków na duże wysokości. Wśród żurawi wieżowych można spotkać odmiany górnoobrotowe i dolnoobrotowe. W pierwszym przypadku mechanizm obrotowy ulokowany jest u szczytu wieży, co ułatwia obrót samego wysięgnika, pozostawiając stabilną podstawę. Ta konstrukcja bywa często stosowana przy naprawdę wysokich projektach.
Długość wysięgnika i maksymalny udźwig żurawia wieżowego mają duże znaczenie dla organizacji pracy. Tego typu sprzęt zwykle wymaga instalacji w miejscu, gdzie dostępne jest stabilne podłoże i stosunkowo dużo przestrzeni.
Żurawie samojezdne
Kolejnym często wykorzystywanym rodzajem żurawia budowlanego są maszyny samojezdne, dzięki którym możliwe staje się szybkie przemieszczanie sprzętu w obrębie jednego placu budowy, a nawet między różnymi miejscami realizacji. Charakteryzują się podwoziem kołowym lub gąsienicowym i montowaną na nim nadbudową z wysięgnikiem. Żuraw samojezdny pozwala ograniczyć formalności związane z transportem i montażem stacjonarnym. Mniejsza liczba etapów przygotowawczych przekłada się na krótszy czas realizacji zadań i szybsze reagowanie na zmieniające się potrzeby.
Ważnym aspektem jest jednak waga i gabaryty sprzętu. Przy wyborze żurawia samojezdnego należy uwzględnić dopuszczalne obciążenia dróg i mostów prowadzących na plac budowy. W terenie zurbanizowanym mogą pojawić się wyzwania logistyczne związane z wąskimi ulicami lub niewystarczającą wytrzymałością infrastruktury.
Parametry żurawia samojezdnego ważne podczas transportu materiałów budowlanych:
- Długość wysięgnika - jak daleko ramię dźwigu kołowego jest w stanie sięgnąć. Jest to bardzo ważne w przypadku transportu ładunku na wyższe piętra budynków oraz gdy miejsce bezpiecznej pracy maszyny znajduje się daleko od przenoszonego obiektu.
- Maksymalny udźwig - jaki ciężar żuraw samojezdny jest w stanie podnieść. Ten parametr jest zmienny w zależności od odległości transportu - im dalej i wyżej, tym bardziej zmniejsza się maksymalny udźwig.
- Masa pojazdu - dźwigi kołowe najczęściej ważą kilkadziesiąt ton. Należy znać ten parametr, by mieć pewność, że maszyna może wjechać na teren budowy lub czy możliwy będzie dojazd drogami publicznymi.
Żurawie gąsienicowe
Nie każda inwestycja powstaje w centrum miasta lub na równym podłożu. Przy budowie mostów, elektrowni wiatrowych czy innych obiektów zlokalizowanych w trudnym, nieutwardzonym terenie idealnie sprawdza się żuraw budowlany z podwoziem gąsienicowym. Żurawie gąsienicowe zaprojektowane są z myślą o podnoszeniu wyjątkowo ciężkich elementów i pracy w wymagających warunkach. Duża masa własna jest w tym przypadku zaletą, ponieważ gwarantuje solidne oparcie i równowagę, nawet przy dużych wiatrach lub nierównościach terenu.
Należy jednak pamiętać, że taki żuraw budowlany wymaga również dostępu do miejsca, w którym może swobodnie się poruszać. Montaż i demontaż żurawi gąsienicowych bywa bardziej czasochłonny niż w przypadku modeli samojezdnych, ale w niektórych okolicznościach staje się jedyną opcją, by prowadzić roboty w sposób skuteczny i bezpieczny.
Żurawie teleskopowe
Jednym z typów żurawia budowlanego, który cieszy się coraz większą popularnością, jest model teleskopowy. Wysięgnik w takim urządzeniu składa się z kilku wsuwanych w siebie segmentów, co pozwala na dowolne dostosowanie długości do bieżących potrzeb. Żurawie teleskopowe stosowane są tam, gdzie zmieniające się warunki budowy wymagają dużej elastyczności w zakresie wysokości podnoszenia. W praktyce przekłada się to na przyspieszenie prac przy montażu kolejnych kondygnacji budynku lub podczas instalacji elementów na różnych poziomach konstrukcji.
Ważne jest jednak, by pamiętać o konieczności stabilizacji maszyny w czasie podnoszenia ciężkich ładunków. Wysięgnik teleskopowy, choć bardzo praktyczny, wymaga zachowania szczególnych procedur bezpieczeństwa. Odpowiednio zaprojektowane podpory i testy wytrzymałości wpływają na niezawodność całego procesu.
Żurawie szybko-montowane
W sytuacjach, gdy zakres prac jest krótkoterminowy lub plac budowy wymaga częstych relokacji żurawi, optymalnym wyborem mogą okazać się modele szybko-montowane. Tego typu żuraw budowlany został zaprojektowany tak, aby maksymalnie skrócić czas potrzebny na jego przygotowanie do pracy. Szybko-montowane żurawie budowlane często znajdują zastosowanie w mniejszych projektach, takich jak remonty, modernizacje obiektów czy montaże na ograniczonym terenie. Ich zaletą jest możliwość szybkiego zwinięcia sprzętu po zakończeniu zadania i przemieszczenia do innej lokalizacji.
W porównaniu z dużymi, stacjonarnymi żurawiami wieżowymi, wersje szybko-montowane mają zwykle mniejszy udźwig i zasięg. Mimo to, do projektów niewymagających wielkich wysokości i masywnych elementów są w zupełności wystarczające.

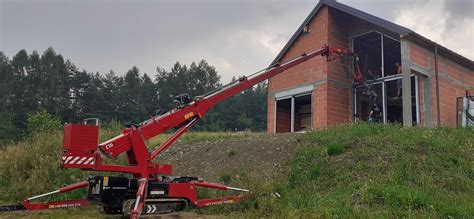

Mini żurawie (mini dźwigi)
Część projektów budowlanych odbywa się w wyjątkowo ograniczonych przestrzeniach, gdzie manewrowanie dużymi maszynami jest niemożliwe lub stwarza zbyt duże ryzyko. W takich przypadkach warto rozważyć żuraw budowlany o kompaktowych rozmiarach, zwany potocznie mini-żurawiem. Mini-żurawie sprawdzają się doskonale w pracach wewnątrz obiektów, na ciasnych działkach lub pomiędzy istniejącymi już zabudowaniami. Pomimo swoich niewielkich gabarytów potrafią unieść znaczący ciężar, a wbudowane funkcje bezpieczeństwa zapobiegają przeciążeniom.
Największą zaletą mini-żurawi jest bez wątpienia elastyczność. Można je wprowadzić do wnętrza budynku, ustawić w wąskich korytarzach czy na kondygnacjach, gdzie typowy żuraw budowlany nie ma szans się zmieścić. Dzięki precyzyjnym mechanizmom sterowania, mini żuraw dźwig umożliwia dokładne podnoszenie i umieszczanie ładunków nawet w trudno dostępnych miejscach. Są one powszechnie używane w branży budowlanej do podnoszenia i przenoszenia materiałów budowlanych, takich jak szkło, płyty, cegły, bloczki betonowe, płyty gipsowe czy drewno, a także w branży ogrodniczej do przenoszenia dużych donic z roślinami czy kamieni ozdobnych.
Mini żurawie są łatwe do transportu i mogą być stosowane w różnych miejscach pracy, nawet tam, gdzie dostęp jest ograniczony dla większych maszyn. Cechą wspólną wszystkich mini żurawi jest prostota w ich obsłudze i sterowaniu. Wynajem mini żurawi to doskonała propozycja dla tych, którzy potrzebują sprzętu na określony czas i nie chcą inwestować w zakup.
Wybór odpowiedniego żurawia budowlanego
Wybór najlepszego żurawia zależy od kilku czynników, które warto przeanalizować jeszcze przed rozpoczęciem inwestycji:
- Charakterystyka projektu: Istotne jest sprecyzowanie wysokości budynku oraz rodzaju i ciężaru transportowanych ładunków.
- Warunki terenowe: Kluczowe znaczenie mają warunki terenowe. Jeżeli podłoże jest niestabilne, a dojazd do placu utrudniony, należy rozważyć żurawie gąsienicowe, które lepiej radzą sobie w takich realiach.
- Wymagania dotyczące mobilności: W projektach krótkoterminowych lub wieloetapowych rewelacyjnie sprawdzają się żurawie szybko-montowane, których zaletą jest oszczędność czasu przy montażu i demontażu.
Parametry związane z udźwigiem oraz zasięgiem wysięgnika to jeden z najczęstszych powodów, dla których inwestorzy sięgają po określony rodzaj żurawia budowlanego. Warto rozróżniać nominalną wartość udźwigu od rzeczywistych możliwości maszyny w danej konfiguracji. Na planach projektowych można łatwo ustalić maksymalny ciężar elementów konstrukcyjnych, które będą podnoszone, oraz przewidzieć, na jakiej wysokości ma zostać umieszczony ładunek. Jeżeli urządzenie musi sięgać daleko poza obrys budynku, należy założyć odpowiedni zapas. Decyzje o parametrach technicznych nierzadko wymagają konsultacji z inżynierami i doświadczonym personelem.
Czas trwania inwestycji
Czas trwania inwestycji to jeden z kluczowych elementów branych pod uwagę przy doborze żurawia budowlanego. Przy krótkich projektach lub w przypadku konieczności częstych relokacji sprzętu, praktyczniejsze mogą okazać się żurawie szybko-montowane czy żurawie samojezdne. Z kolei przy dłuższych, bardziej skomplikowanych projektach, budowa wysokich wieżowców czy rozległych obiektów przemysłowych często wymaga postawienia żurawia wieżowego w miejscu pracy na wiele miesięcy. Ten wybór podyktowany jest wysokością konstrukcji i wagą elementów.
Nie wolno jednak zapominać, że niezależnie od planowanego czasu realizacji, każdy żuraw budowlany musi spełniać określone normy bezpieczeństwa. Okresowe przeglądy techniczne oraz zatrudnienie wykwalifikowanych operatorów to niezbędne elementy prowadzenia odpowiedzialnej polityki inwestycyjnej.
Mini żurawie Jekko w praktyce
Mini żurawie Jekko to niezawodne maszyny, które znajdują zastosowanie na każdym placu budowy oraz w niejednej firmie produkcyjnej. Nowoczesna technologia, niewielkie rozmiary oraz wytrzymałe materiały sprawiają, że sprzęt ten wyznacza nowe standardy i trendy. Specjaliści Jekko zaprojektowali i wyprodukowali mini żuraw na gąsienicach, który dzięki niewielkim rozmiarom świetnie radzi sobie w trudno dostępnych miejscach. Wyposażony w wodoodporne panele, jest również efektywny na nierównym terenie.
Żuraw teleskopowy Jekko posiada automatyczne, samopoziomujące podpory oraz zabezpieczenia, dzięki którym nie trzeba obawiać się szarpnięć, co jest niezwykle istotne przy pracy z delikatnymi materiałami. Mini żuraw na gąsienicach jest w stanie udźwignąć nawet do 8 ton. Prostota w obsłudze i sterowaniu jest cechą wspólną wszystkich mini żurawi Jekko. Klienci mogą również skorzystać z dodatkowych szkoleń z obsługi, kończących się egzaminem, co pozwala szybko i łatwo podnieść kwalifikacje swoich pracowników.
W ofercie Jekko dostępne są również dodatkowe osprzęty, takie jak manipulator hydrauliczny, manipulator do szkła (umożliwiający wstawianie okien) oraz trawersy, które usprawniają różnorodne prace budowlane. Firma oferuje zarówno sprzedaż, jak i wynajem mini żurawi, co pozwala dopasować rozwiązanie do indywidualnych potrzeb klientów.
Podnośnik koszowy a żuraw samojezdny
W branży budowlanej wybór między podnośnikiem koszowym a żurawiem samojezdnym ma kluczowe znaczenie, ponieważ każda z tych maszyn jest odpowiedzialna za inne zadanie, co wynika z ich specyfikacji technicznej i konstrukcji.
| Cecha/Aspekt | Podnośnik koszowy | Żuraw samojezdny |
|---|---|---|
| Zastosowanie | Głównie do transportu pracowników na wysokość, umożliwiając m.in. prace montażowe, konserwacyjne, dekarskie. | Głównie do przenoszenia ciężkich ładunków na dużą wysokość i odległość. |
| Kluczowe cechy | Bezpieczna, obudowana platforma robocza (kosz) zgodna ze standardami BHP. Niektóre modele posiadają wychył jib (łamane ramię), umożliwiający sięgnięcie w trudno dostępne przestrzenie. Możliwość pracy poniżej poziomu podłoża. | Duży zasięg i wysoka wytrzymałość. Terenowe podwozie ułatwia pracę w trudno dostępnych obszarach. Idealny do przenoszenia ciężkich ładunków. |
| Transport ładunków | Może przenosić ładunki tylko wtedy, gdy posiada atestowany hak dopuszczony do użytku przez Urząd Dozoru Technicznego. | Stworzony do przenoszenia ciężkich ładunków. |
| Obsługa/Uprawnienia | Wymaga kursu szkoleniowego na podesty ruchome i zdania egzaminu przed UDT. | Wymaga innych dokumentów i uprawnień do pracy jako operator żurawia samojezdnego. |
| Wady | Ograniczone możliwości w zakresie podnoszenia ciężkich ładunków bez specjalnych atestów. | Masywność i duże gabaryty mogą utrudniać logistykę i pracę w ciasnych przestrzeniach. |
Wybór odpowiedniego sprzętu może istotnie wpłynąć na efektywność i bezpieczeństwo wykonywanych prac. Zgodnie z przeznaczeniem podnośnik koszowy wykorzystuje się tylko do zleceń na wysokości, w celu wykonania ich z kosza maszyny. Charakteryzuje się szybkim i dokładnym dostosowaniem odległości, co umożliwia precyzyjne działanie. Dzięki bezpiecznemu transportowi pracowników w obudowanej platformie roboczej, jest idealny do usług montażowych i konserwacyjnych.
