Hydrauliczny Dźwig Samochodowy (HDS): Wszechstronność i Efektywność w Transporcie

Wykonywanie zadań transportowych wymaga nie tylko korzystania z pojazdu zdolnego dostarczyć ładunek do miejsca przeznaczenia, ale również z urządzeń koniecznych do jego załadunku i rozładunku. O ile w miejscach, z których odbiera się towary, najczęściej istnieje potrzebna infrastruktura, np. wózki widłowe albo suwnice, o tyle po dotarciu do odbiorcy nie jest to już tak częste. Prostym i szybkim sposobem na wyładunek, a także załadunek, jest wykorzystanie dźwigów samochodowych HDS, które znacznie zyskały na popularności w ostatnich latach.

Czym jest Żuraw HDS?

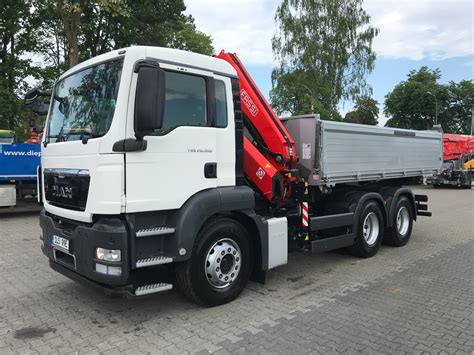

Żuraw HDS (skrót od hydrauliczny dźwig samochodowy) to urządzenie techniczne potocznie nazywane żurawiem przenośnym lub żurawiem przeładunkowym. Jest to żuraw zamontowany na pojeździe, który może samodzielnie załadować i rozładować przewożony towar. Urządzenia tego rodzaju mocuje się najczęściej na pojazdach ciężarowych i dostawczych, przed przednią częścią przestrzeni ładunkowej, tuż za kabiną, albo w jej końcu.

Ze względu na swoją konstrukcję i przeznaczenie, żurawie HDS podlegają Urzędowi Dozoru Technicznego (UDT), co gwarantuje ich bezpieczną eksploatację.

Budowa i Zasada Działania HDS

Konstrukcja żurawia HDS

Żuraw HDS składa się z elementów stałych, które są niezbędnym wyposażeniem każdego urządzenia, oraz części zmiennych, które są wymieniane w zależności od zadań wykonywanych przez maszynę. Do najważniejszych stałych elementów należą:

• Podstawa żurawia - platforma, która jest mocowana do ramy pojazdu i na której zamontowany jest cały żuraw.
• Zestaw podpór - system podpór, które po wysunięciu i oparciu na stabilnym i nośnym podłożu zabezpieczają całość przed niekontrolowanym przechyleniem i wywrotką. Są umieszczone z każdej strony, aby idealnie zrównoważyć duży ciężar żurawia.
• Kolumna - pionowy element, który z jednej strony łączy się z podstawą, a z drugiej elementem roboczym - ramieniem. Kolumna umożliwia obrót ramienia zwykle w zakresie przynajmniej około 180°. Czasami kolumna posiada system teleskopowy, dzięki któremu prace można wykonywać szybciej i łatwiej.

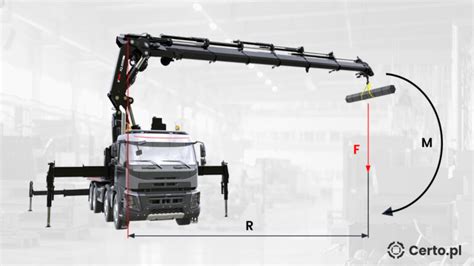

• Ramię (wysięgnik) - jeden z najważniejszych elementów żurawia HDS. Składa się z co najmniej dwóch elementów połączonych ze sobą wahliwie i obsługiwanych siłownikami hydraulicznymi. Często posiada także ramię teleskopowe, które wysuwając się, zwiększa zarówno wysokość podnoszenia, jak i wysięg. Najczęściej jest to część ruchoma, dzięki czemu może pracować na każdym, nawet niedostępnym terenie.

Mechanizm działania

Zasada działania dźwigów samochodowych HDS opiera się na sile hydraulicznych wysięgników. Hydrauliczne żurawie samochodowe są zasilane płynem, który jest pompowany przez węże połączone z pompą. Całość napędzana jest hydraulicznie, co zapewnia dużą precyzję ruchu i możliwość pracy w trudnych warunkach terenowych.

Zastosowania Żurawi HDS

Żurawie HDS to urządzenia niezwykle uniwersalne, które mogą jednocześnie podnieść ładunek i przewieźć go w wyznaczone miejsce. Ich duża mobilność sprawia, że usprawniają pracę m.in. w branży budowlanej, transportowej i leśnej. Samochody z HDS są coraz częściej widywane na placach budowy, gdzie ich zastosowanie jest bardzo szerokie i dotyczy przede wszystkim niewielkich placów, na których nie trzeba stosować dużych dźwigów, jak np. mobilne żurawie wieżowe czy tradycyjne dźwigi wieżowe.

Główne obszary wykorzystania

• Transport materiałów budowlanych - przewóz palet, materiałów sypkich, prefabrykowanych elementów konstrukcyjnych.
• Przewóz części konstrukcji i urządzeń - dostarczanie sprzętu na miejsce i pomaganie w jego ustawieniu.
• Transport wyrobów hutniczych - ze względu na dużą masę i nietypowe wymiary.
• Prace montażowo-instalacyjne - np. montaż elementów reklamowych, konstrukcyjnych na wysokościach.
• Leśnictwo i przemysł drzewny - przenoszenie drewna.
• Prace ziemne, rolnicze i drogowe.
• Transport maszyn i pojazdów - nawet tych nieprzystosowanych do poruszania się po drogach publicznych.
• Transport kontenerów.

Specjalistyczne konfiguracje i akcesoria

Żuraw samochodowy to maszyna o dużej wytrzymałości, która może podnosić i opuszczać ładunki o masie wynoszącej nawet 10 ton. Hydrauliczne żurawie dalekosiężne mogą służyć do transportu materiałów na duże wysokości - m.in. na wyższe kondygnacje lub na dach budynku.

W wersji podstawowej żurawie HDS dostarczane są z hakiem. Ze względu jednak na indywidualne potrzeby, urządzenia mogą zostać dodatkowo wyposażone w szereg akcesoriów, takich jak:

• Chwytaki paletowe, do złomu, do rur kanalizacyjnych.
• Rotatory.
• Wyciągarki.
• Łyżki do materiałów sypkich (np. wiadra).
• Wiertnice.
• Widły paletowe.

Korzyści z Używania Pojazdów z HDS

Zastosowanie żurawi HDS niesie ze sobą wiele korzyści, co sprawia, że są one coraz chętniej wybieranym rozwiązaniem.

• Łatwość transportu i mobilność - osadzenie dźwigu na pojeździe sprawia, że maszyny mogą bezproblemowo i w krótszym czasie przemieszczać się po drogach. Są łatwe w transporcie i intuicyjne w użyciu.
• Samodzielność operacyjna - HDS zamontowany na pojeździe umożliwia załadunek i rozładunek bez konieczności posiadania dodatkowych pojazdów i maszyn, takich jak wózki widłowe, ładowarki teleskopowe czy tradycyjne dźwigi. Cały proces transportu przewożonych towarów (załadunek, transport i rozładunek) odbywa się za pomocą jednego auta.
• Przyspieszenie procesu i obniżenie kosztów - eliminacja potrzeby angażowania wielu maszyn i pracowników pozwala na znaczące oszczędności czasu i pieniędzy.
• Wszechstronność zastosowania - samochody HDS mogą być wykorzystywane nie tylko do transportu, ale również do realizacji usług stacjonarnych, np. podawania materiałów bezpośrednio na miejsce pracy, czy realizacji prac montażowych na wysokościach.

Rodzaje i Sposoby Montażu Żurawi HDS

Hydrauliczny dźwig samochodowy występuje w wielu różnorodnych konfiguracjach, dopasowanych do specyficznych potrzeb i branż.

Podział ze względu na przeznaczenie

• HDS ogólnego zastosowania - wykorzystywany m.in. przez hurtownie materiałów budowlanych, firmy transportowe czy przedsiębiorstwa zajmujące się montażem konstrukcji stalowych.
• HDS do przenoszenia drewna - specjalnie przystosowany do pracy w leśnictwie, często posiadający inny typ chwytaka i wyższe wymagania dotyczące szczelności układu hydraulicznego.

Metody sterowania

Operator może sterować dźwigiem z poziomu ziemi lub kabiny, w zależności od modelu. Nowoczesne dźwigi HDS wyposażone są również w piloty radiowe, które zwiększają bezpieczeństwo i wygodę pracy.

• Żurawie HDS ręczne - sterowane przy użyciu manetek.
• Żurawie HDS sterowane radiowo - większość nowoczesnych żurawi samochodowych.
• Żurawie z górnym stanowiskiem pracy (tzw. żurawie z siodełkiem).

Lokalizacje montażu na podwoziu

Żurawie przenośne można również podzielić ze względu na sposób montażu na podwoziu. HDS dostosowane są do montażu na każdym typie podwozia, np. DAF, FORD, ISUZU, IVECO, MAN, RENAULT, SCANIA, a także na przyczepach lub samochodach dostawczych.

• Za kabiną - najbardziej popularne rozwiązanie, pozwala na optymalne zagospodarowanie przestrzeni pojazdu.
• Na tylnym zwisie.
• Na demontowanej konsoli - to rozwiązanie pozwala na szybki demontaż HDS, by zyskać dodatkową ładowność na pace.
• Wzdłużnie - stosunkowo rzadko, wybierane przez firmy z branży produkcyjnej do transportu bardzo długich elementów.
• Montaże specjalistyczne - np. na pojazdach gaśniczych, wojskowych, traktorach, pojazdach gąsienicowych czy ratrakach.

Wymagania i Bezpieczeństwo Obsługi HDS

Dozór Techniczny (UDT)

Zgodnie z przepisami, żurawie przenośne HDS podlegają dozorowi technicznemu prowadzonemu przez Urząd Dozoru Technicznego (UDT). Forma dozoru zależy od udźwigu urządzenia:

• Pełny dozór techniczny - dla dźwigów o udźwigu powyżej 3,2 t. Wymaga rejestracji urządzenia, corocznych badań okresowych i decyzji o dopuszczeniu do eksploatacji.
• Dozór ograniczony - dla dźwigów o udźwigu do 3,2 t. W tym przypadku również obowiązuje rejestracja, konserwacja oraz badania odbiorcze i kontrolne co dwa lata.

W obu przypadkach właściciel urządzenia ma obowiązek zapewnienia bieżącej konserwacji zgodnie z instrukcją producenta oraz przepisami UDT. Praca żurawia bez ważnej decyzji o dopuszczeniu do eksploatacji jest zabroniona i grozi karą finansową.

Uprawnienia Operatora HDS

Aby obsługiwać żuraw przenośny HDS, niezbędne jest posiadanie odpowiednich uprawnień, nadawanych po odbyciu kursu i zdaniu egzaminu państwowego przed UDT. Uprawnienia te uzyskuje się po ukończeniu kursu teoretycznego i praktycznego w kategorii ŻURAW PRZENOŚNY.

Podczas kursu uczestnicy uczą się m.in.:

• Zasad działania układów hydraulicznych.
• Technik bezpiecznego podnoszenia ładunków.
• Obsługi urządzeń zabezpieczających.
• Obowiązków operatora wynikających z przepisów BHP.

Po zdaniu egzaminu operator otrzymuje zaświadczenie kwalifikacyjne UDT, które uprawnia do pracy na terenie całego kraju, a także w wielu państwach Unii Europejskiej.

Zasady Bezpiecznej Pracy

Bezpieczeństwo jest kluczowe podczas obsługi żurawi HDS. Należy przestrzegać ściśle określonych zasad:

• Przed rozpoczęciem pracy operator żurawia powinien zawsze sprawdzić, czy w jego strefie nie ma osób postronnych.
• Miejsce pracy żurawia musi być odpowiednio wydzielone i oznakowane.
• Pojazd musi mieć włączone światła ostrzegawcze, hamulec ręczny i kliny zapobiegające ruchowi kół.
• Operator urządzenia musi być wyposażony w odpowiedni sprzęt ochrony osobistej - obuwie, kask ochronny i odzież nie krępującą ruchów.
• Warunki pogodowe - żurawie samojezdne nigdy nie powinny być używane podczas porywistych wiatrów lub burz. Praca powinna być również zawieszona, gdy widoczność jest ograniczona.
• Ustawienie pojazdu i podłoże - pojazd musi być właściwie ustawiony i odpowiednio wypoziomowany. Podłoże musi być odpowiednio wytrzymałe, a w przypadku nierównego lub niestabilnego podłoża, należy zastosować specjalne stabilizatory i podkładki. Szczegóły dotyczące maksymalnego dopuszczalnego przechyłu żurawia można znaleźć w jego danych technicznych.
• Praca w zamkniętych przestrzeniach - żurawie HDS mogą być stosowane w halach, ale z zastrzeżeniem, że powinny być odpowiednio wentylowane. W przeciwnym razie istnieje ryzyko zatrucia spalinami.

Główne czynności zabronione to: przenoszenie ładunków o nieznanych parametrach, obsługa ładunków związanych z podłożem, praca bez podpór dźwigowych, praca podczas nieodpowiednich warunków pogodowych, praca w nieodpowiednim terenie oraz w pobliżu zagrożeń.

Wynajem czy Zakup Żurawia HDS?

Decyzja o zakupie czy wynajmie żurawia HDS zależy od potrzeb i możliwości przedsiębiorstwa. Zakup wysokiej jakości urządzenia do przenoszenia dużych ciężarów jest inwestycją liczoną w setkach tysięcy złotych. Do tego należy uwzględnić koszt przeszkolenia pracowników do obsługi danego sprzętu, a także jego regularną konserwację.

Tymczasem, korzystając z opcji wynajmu, klient często otrzymuje w cenie nie tylko samo urządzenie, ale również obsługę przez wykwalifikowanego i doświadczonego pracownika. Nie musi przejmować się transportem urządzenia w dane miejsce, a tym bardziej jego przechowywaniem. Z tego względu dla większości klientów korzystających z urządzeń typu HDS najbardziej opłacalnym rozwiązaniem będzie zdecydowanie się na wynajem, szczególnie przy sporadycznych lub krótkoterminowych potrzebach.

Producenci i Wybór Odpowiedniego Modelu

Producentów żurawi samochodowych jest na polskim rynku kilku, oferujących szeroki zakres urządzeń dostosowanych do różnorodnych branż i zastosowań. Wybór żurawia samochodowego to nie taka prosta sprawa, gdyż wiąże się z koniecznością dopasowania urządzenia do typu wykonywanej pracy, uwzględniając markę, wyposażenie i rocznik.

Warto postawić na zakup maszyny sprawdzonego producenta. Nowoczesne HDS-y są łatwe w obsłudze, umożliwiają sterowanie za sprawą panelu bocznego lub radia. Dostępne na rynku żurawie odznaczają się solidną konstrukcją, często opartą na sprawdzonych, prostych w eksploatacji rozwiązaniach hydraulicznych. Dzięki zminimalizowanej ilości elektroniki, niektóre modele są znacznie mniej podatne na awarie, co ma szczególnie duże znaczenie w przypadku prac w trudnych warunkach. Ponadto, kompaktowa budowa HDS pozwala na optymalne zagospodarowanie przestrzeni pojazdu.
