Żurawie przeładunkowe, potocznie nazywane HDS (hydrauliczny dźwig samochodowy), to zaawansowane urządzenia dźwignicowe montowane na samochodach ciężarowych - zazwyczaj pomiędzy kabiną kierowcy a skrzynią ładunkową lub w tylnej części pojazdu. Służą one do samodzielnego załadunku oraz rozładunku towarów.
Konstrukcja i zasada działania
Napęd żurawi przeładunkowych pochodzi z pompy hydraulicznej, która jest agregowana z podwoziem pojazdu poprzez przystawkę odbioru mocy, podłączoną do wyjścia ze skrzyni biegów. Podstawowym elementem konstrukcyjnym jest baza żurawia, w której umieszczona jest kolumna obrotowa.
Z kolumną połączony jest wysięgnik, składający się z jednego lub dwóch ramion połączonych przegubowo. Ich ruch odbywa się za pomocą siłowników hydraulicznych. Z drugiego ramienia wysięgnika mogą być wysuwane teleskopowo dodatkowe człony, które znacząco zwiększają zasięg urządzenia. Na końcu ostatniego ramienia montowane jest urządzenie chwytające, takie jak: hak, chwytak, widły lub ścisk do palet. Żurawie tego typu wykonują ruchy zarówno w poziomie, jak i w pionie.
Klasyfikacja żurawi przeładunkowych
Ze względu na rodzaj wykonywanej pracy, żurawie przeładunkowe dzieli się na trzy główne kategorie:
- Żurawie ogólnego przeznaczenia - do różnorodnych prac transportowych.
- Żurawie leśne - specjalistyczne urządzenia do załadunku i rozładunku drewna.
- Żurawie przemysłowe - przeznaczone do pracy ze złomem i materiałami sypkimi.
Kluczowe parametry techniczne
Dla zapewnienia bezpiecznej i efektywnej pracy urządzenia, istotna jest znajomość podstawowych parametrów technicznych:
| Parametr | Opis |
|---|---|
| Udźwig (Q) | Maksymalna wielkość obciążenia (w tonach lub kilogramach), dla której zaprojektowano żuraw. Wyróżniamy udźwig brutto (bez rotatora) oraz netto (z rotatorem). |
| Wysięg | Pozioma odległość mierzona od osi obrotu żurawia do pionowej osi urządzenia chwytającego. |
| Moment udźwigu | Iloczyn udźwigu żurawia i jego wysięgu (np. 78 kNm oznacza 7,8 tony przy 1 metrze wysięgu lub 780 kg przy 10 metrach). |
| Wysokość podnoszenia | Pionowa odległość od podstawy żurawia do maksymalnego górnego położenia urządzenia chwytającego. |
Ogólna charakterystyka żurawi
W szerszym znaczeniu żuraw (pot. dźwig) to urządzenie obsługujące przestrzeń ograniczoną stożkiem lub walcem. Konstrukcje te mogą przybierać różne formy - od niewielkich jednostek ręcznych o zasięgu kilku metrów, po olbrzymie maszyny budowlane i portowe o zasięgu przekraczającym sto metrów.

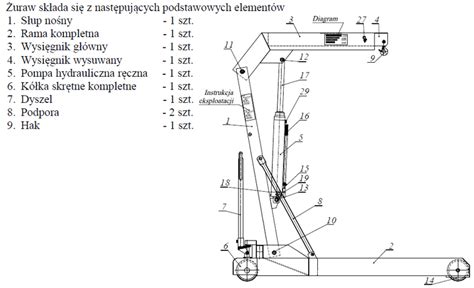

Niezależnie od przeznaczenia, większość żurawi opiera się na dwóch głównych elementach: kolumnie i wysięgniku. W przypadku żurawi wieżowych kolumna przyjmuje formę wysokiej wieży kratownicowej, na której szczycie montowany jest wysięgnik. Z kolei w żurawiach samobieżnych, portowych czy stoczniowych, kolumna jest często zredukowana do obrotowej podstawy, na której zainstalowany jest wychylny wysięgnik o budowie teleskopowej.
