Żurawie obrotowe to wszechstronne urządzenia dźwigowe, zaprojektowane do bezwysiłkowego podnoszenia, opuszczania i przenoszenia ciężkich ładunków. Ich konstrukcja umożliwia precyzyjne i elastyczne przemieszczanie w ciasnych oraz zatłoczonych przestrzeniach, co czyni je niezastąpionymi w wielu środowiskach pracy.
Charakterystyka i Rodzaje Żurawi Obrotowych
Żurawie obrotowe z przeciwwagą
Żurawie obrotowe z przeciwwagą są projektowane i produkowane z myślą o osiąganiu wysokiego poziomu precyzji w każdym wykonywanym ruchu podnoszenia i przenoszenia ładunku. Są idealne do pracy w miejscach trudno dostępnych, zapewniając dużą mobilność i łatwe manewrowanie.
Warianty i dane techniczne
Istnieją różne konfiguracje żurawi obrotowych z przeciwwagą, dostosowane do specyficznych potrzeb. Poniżej przedstawiono przykładowe dane techniczne dla popularnych modeli:
Model z ręcznym podnoszeniem/opuszczaniem
Żuraw obrotowy z przeciwwagą, wyposażony w ręczne podnoszenie i opuszczanie, oferuje znaczną elastyczność. Jego cechy to:
- Udźwig maksymalny: 500 kg
- Udźwig maksymalny przy wysuniętym całkowicie ramieniu: 160 kg
- Maksymalna wysokość haka od ziemi: 2 850 mm
- Szerokość żurawika z ramieniem skierowanym na wprost: 990 mm
- Szerokość żurawika z ramieniem skręconym o 90°: 1 170 mm
- Wysokość żurawika: +- 1 900 mm
- Masa własna: ~600 kg
- Jazda: ręczna
- Podnoszenie: ręczne
- Wysięg ramienia żurawika: ręczny
Model z elektrycznym opuszczaniem i obrotem 360°
Bardziej zaawansowane modele oferują elektryczne opuszczanie z regulowaną prędkością oraz pełny obrót kolumny. Przykład takiego żurawia obrotowego z przeciwwagą to model z obrotem 360°, opuszczaniem elektrycznym z regulowaną i proporcjonalną prędkością.
Samojezdny Żuraw Elektryczny JMG MC 32s
| Parametr | Wartość |
|---|---|
| Udźwig maksymalny | 500 kg |
| Napęd jazdy | ręczny |
| Kolumna żurawia | obrotowa 360° |
| Maksymalny wysięg ramienia | 1270 mm |
| Maksymalna wysokość | 2850 mm |
| Szerokość | 990 mm |
| Podnoszenie | Elektryczne z jedną prędkością |
| Opuszczanie | Elektryczne z regulowaną i proporcjonalną prędkością |
| Regulacja długości ramienia | ręczna w 4 pozycjach |
Cechy szczególne i bezpieczeństwo
- Obrotowe ramię: Żuraw można obrócić o 360 stopni, aby spełnić wymagania operacyjne w różnych kierunkach.
- Kaseta sterownicza: Wyposażony jest w kasetę sterowniczą do podnoszenia i opuszczania ramienia.
- Ramię teleskopowe: Posiada ramię teleskopowe z 4 możliwymi pozycjami i bezpiecznym hakiem dźwigowym (obracanym w zakresie 360°).
- Blokada pozycji: Urządzenie może być zablokowane w 8 pozycjach.
- Zwrotność: Przednie wymiary wynoszące zaledwie 990 mm sprawiają, że jest niewiarygodnie zwrotny.
- Układ hydrauliczny: Wyposażony standardowo w zawór przeciążeniowy oraz zawór zapobiegający nagłemu upuszczeniu ładunku w przypadku pęknięcia przewodów, co poprawia bezpieczeństwo.
- Mobilność: Wytrzymałe i płynnie poruszające się koła skrętne wyposażone w hamulce postojowe.
- Zasilanie: Wbudowany prostownik z wskaźnikiem poziomu naładowania baterii.
- Transport: Rama dolna żurawika wyposażona jest w specjalne wsporniki dla wózków widłowych, co ułatwia bezpieczne podnoszenie i transport na długich dystansach.

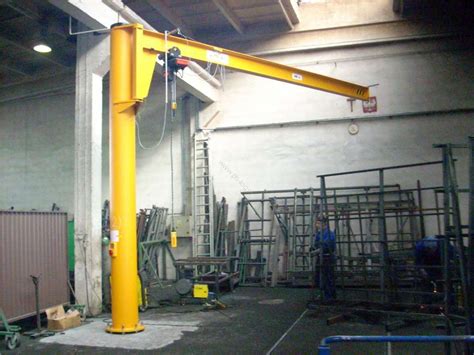

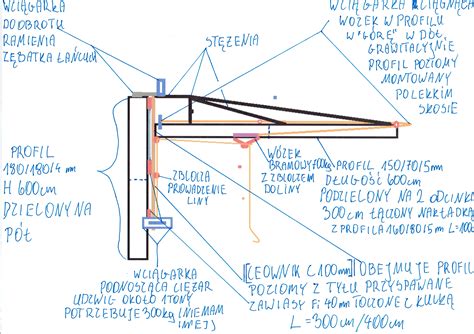

Warsztatowe żurawie obrotowe
Warsztatowe żurawie obrotowe to solidne, wytrzymałe i sztywne konstrukcje, doskonale przystosowane do ciężkich ładunków. Wyróżniają się prostą i intuicyjną obsługą. Ich konstrukcja umożliwia montaż nawet na niewielkiej powierzchni. Są to urządzenia dźwigowe umożliwiające bezwysiłkowe podnoszenie, opuszczanie i przenoszenie ciężkich ładunków.
Możliwości i warianty montażu
- Wybrane modele są przystosowane zarówno do montażu do fundamentu, jak i do ściany.
- Mogą być bezpiecznie wykorzystywane nie tylko wewnątrz, ale też na zewnątrz pomieszczenia.
Zakres parametrów
W ofercie warsztatowych żurawi obrotowych znajdują się modele przeznaczone do bezpiecznego podnoszenia, opuszczania i transportu ładunków o masie nawet 10000 kg. Z kolei wysięg żurawia zawiera się w zakresie od 2 m do nawet 12 m. Maksymalna wysokość podnoszenia, w zależności od wybranego wariantu, wynosi od 1 m do 15 m.
Opcjonalne wyposażenie
Asortyment solidnych i niezawodnych żurawi warsztatowych obrotowych często obejmuje opcjonalne wyposażenie, takie jak:
- wózek jezdny
- wciągnik łańcuchowy
- wciągnik elektryczny
Dodatkowe warianty żurawi
Kolejną propozycją są żurawie przyścienne obrotowe występujące w trzech wariantach:
- Żuraw z obrotem ręcznym.
- Wariant wyposażony w elektryczny mechanizm obrotu zapewniający bezwysiłkową pracę.
- Żurawie przyścienne obrotowe przegubowe.
Zastosowanie i Korzyści
Obszary zastosowania
Żurawie obrotowe doskonale sprawdzają się w miejscach pracy, gdzie często zachodzi potrzeba przemieszczania ładunków nad przeszkodami lub tam, gdzie nie ma możliwości zamontowania żurawia na stałe do podłoża. Mogą być stosowane w:
- Halach produkcyjnych
- Fabrykach
- Magazynach
- Montażowniach
- Hurtowniach
- Serwisach
- Halach przeładunkowych
- Warsztatach
- Wąskich pomieszczeniach i ograniczonych przestrzeniach, np. na liniach montażowych
Typowe operacje
Opisywane urządzenia pozwalają na podnoszenie ładunków na wysokości, gdy nie można zastosować innych mechanizmów. Produkty te są wykorzystywane do:
- Prac przy maszynach przemysłowych, np. do umieszczania ładunków na obrabiarkach.
- Wymiany narzędzi w maszynach typu CNC.
- Pozycjonowania form do wtryskarek.
Główne korzyści z użytkowania
- Poprawa ergonomii i bezpieczeństwa pracy, eliminujące ryzyko wypadków.
- Wzrost wydajności i produktywności.
- Umożliwiają precyzyjne i elastyczne przemieszczanie w ciasnych i zatłoczonych przestrzeniach.
- Są proste w obsłudze i często nie wymagają posiadania specjalnych licencji.
Normy i Jakość
Wszystkie żurawie są produkowane z wysokiej jakości materiałów i posiadają certyfikat zgodności CE zgodnie z najnowszymi dyrektywami Unii Europejskiej. Produkty są eksportowane do wielu krajów, głównie do Niemiec, Wielkiej Brytanii, Holandii, a także na Ukrainę, do Rosji i Litwy.
