Żuraw Przejezdny Szynowy: Kompleksowe Informacje i Wymagane Uprawnienia

Wprowadzenie do Żurawi Przejezdnych Szynowych

Żuraw przejezdny szynowy, często nazywany również wieżowym lub portowym, to zaawansowana dźwignica, która odgrywa kluczową rolę w operacjach załadunku i wyładunku towarów, szczególnie w portach oraz na dużych placach budowy. Charakteryzują się one długim ramieniem, wysięgnikiem oraz zawiesiami, do których zaczepiany jest ładunek. Ich zdolność do przemieszczania się po torach jezdnych pozwala na optymalizację prac i transport ciężkich towarów na znacznych powierzchniach.

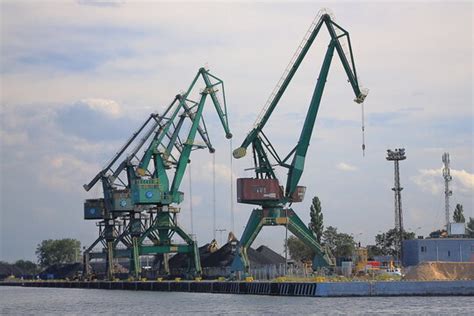

Wśród żurawi przejezdnych szynowych wyróżnia się specyficzny typ - żuraw dokowy. Jest to żuraw stoczniowy o specjalnej budowie, przeznaczony do obsługi doku pływającego. Zazwyczaj jest to żuraw portalowy szynowy, który porusza się wzdłuż baszty doku po torach jezdnych o bardzo wąskim rozstawie (4-5 m). Charakteryzuje się zwartą konstrukcją, portal dla stabilności jest balastowany i posiada system kotwienia do baszty, co umożliwia bezpieczną pracę nawet w warunkach kołysania.

Zastosowanie Żurawi Przejezdnych Szynowych

Żurawie przejezdne szynowe znajdują bardzo szerokie zastosowanie. Wykorzystuje się je przede wszystkim w:

• Budownictwie (wielkopowierzchniowym, przemysłowym, mieszkaniowym), gdzie służą do podnoszenia i przenoszenia ciężkich elementów konstrukcyjnych.
• Transporcie towarów, w tym bardzo ciężkich konstrukcji stalowych. Są niezastąpione w załadunku, wyładunku i przeładunku różnego rodzaju materiałów, szczególnie w portach i terminalach przeładunkowych.
• Montażu konstrukcji stalowych.

Niewątpliwą zaletą tych maszyn jest ich duża powierzchnia robocza oraz zasięg wysięgnika, co pozwala na prowadzenie operacji na sporej powierzchni. Dzięki temu są one idealne do działania na dużych placach budowy i w rozwijającej się branży deweloperskiej, gdzie stają się niezastąpionym wyposażeniem.

Klasyfikacja Żurawi

Żurawie, w tym również te przejezdne szynowe, można klasyfikować pod wieloma względami:

Ze względu na sposób montażu do podłoża:

• Żurawie stacjonarne: osadzone na stałe, zakotwiczone do fundamentu.
• Żurawie przejezdne: osadzone na specjalnym podwoziu, co pozwala na ich przemieszczanie. W tej kategorii wyróżnia się:
  • Szynowe: poruszające się po torach.
  • Gąsienicowe.
  • Kołowe.

Ze względu na umieszczenie mechanizmu obrotowego wysięgnika:

• Żurawie górnoobrotowe: mechanizm obrotowy znajduje się na górze wieży, obraca się wyłącznie konstrukcja wysięgnika.
• Żurawie dolnoobrotowe: mechanizm obrotowy umieszczony jest w dolnej części żurawia, obraca się zarówno wysięgnik, jak i kolumna żurawia.

Ze względu na typ wysięgnika:

• Z wysięgnikiem wodzakowym (odciągowe i bezodciągowe).
• Z wysięgnikiem wychylnym (zwane wysięgnikowymi).

Podstawowe Parametry Pracy Żurawi

Aby dobrać odpowiednią maszynę do pracy, należy wziąć pod uwagę jej kluczowe parametry techniczne:

• Udźwig nominalny: Jest to maksymalna masa ładunku, która może zostać podniesiona przez dźwig przy zachowaniu wymogów wytrzymałościowych, bezpieczeństwa pracy i stateczności. Jest to parametr zmienny, zależny od położenia wysięgnika - im wysięgnik jest bardziej oddalony od osi obrotu, tym udźwig jest mniejszy.
• Długość wysięgnika: Jeden z najważniejszych parametrów, określający, jak daleko żuraw może podać ładunek. Powinien być dobierany odpowiednio do wielkości obiektu.
• Wysokość użyteczna podnoszenia: Maksymalna wysokość, na jaką hak może unieść ładunek, mierzona pionowo od podłoża do osi haka w jego najwyższym położeniu. Wartość ta jest zmienna i zależy od ilości zamontowanych członów wieży.
• Wysięg żurawia: Maksymalna odległość od osi żurawia, na którą może zostać wysunięty hak.
• Moment roboczy: Stanowi wartość stałą, jest iloczynem udźwigu żurawia przez jego wysięg.
• Moment wywrotu żurawia: Wartość obliczana względem hipotetycznej krawędzi wywrotu, będąca składową różnych momentów ustalających i wywracających.

Największy obecnie produkowany żuraw, KRØLL K10000, posiada długość wysięgnika wynoszącą 100 m. Jego maksymalny udźwig to 240 000 kg (240 Mg) do wysięgu 44 m, oraz 120 000 kg (120 Mg) przy wysięgu 82 m. Maksymalna wysokość haka w tym modelu wynosi 86 m.

Konstrukcja i Montaż Żurawi Szynowych

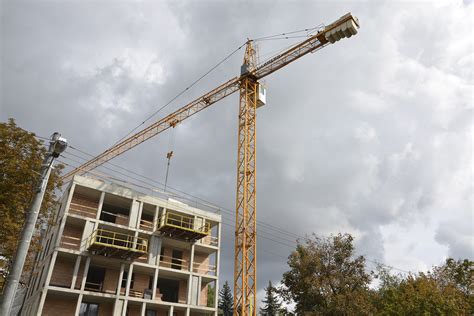

Żuraw wieżowy, którego jednym z typów jest żuraw przejezdny szynowy, składa się z pionowego masztu (wieży), wysięgnika (wychylnego lub poziomego zakończonego przeciwwagą) oraz cięgnika (urządzenia do przemieszczania przedmiotów za pomocą lin lub łańcuchów). Każda taka maszyna jest wyposażona w kilka napędów, najczęściej elektrycznych, z których każdy odpowiada za jeden ruch (np. wychył wysięgnika, jazda podwozia, obrót, podnoszenie haka).

Montaż żurawi wieżowych jest zadaniem wymagającym precyzji i odpowiedniego planowania, ze względu na ich duże rozmiary. Maszyny te są składane dopiero w miejscu ich pracy.

Przebieg montażu:

1. Rozmieszczenie podstawy: Proces rozpoczyna się od rozmieszczenia podstawy dźwigu (krzyżowej lub kotwy fundamentowej) na zwartej i nośnej powierzchni. Podstawa musi być poprawnie ustabilizowana i wypoziomowana, a kotwa zalana w cementowym fundamencie.
2. Montaż wieży i wysięgnika: Na tak przygotowanej podstawie umieszcza się kolejne elementy konstrukcyjne wieży. W przypadku dźwigów dolnoobrotowych pracę zaczyna się od rozstawienia łap i wypoziomowania podstawy, następnie ustawia się wieżę w pionie i zakłada przeciwwagę. Montaż wieży i wysięgnika może odbywać się hydraulicznie (za pomocą siłowników) lub mechanicznie (teleskopowo, z wykorzystaniem lin i wielokrążków).
3. Montaż żurawi górnoobrotowych: Do ich przygotowania często wykorzystuje się dźwig samojezdny. Wieża montowana jest z kolejnych elementów na przygotowanej podstawie, następnie umieszcza się balast centralny, obrotnicę i przeciwwysięg. Ostatnią fazą jest złożenie wysięgnika na gruncie, podniesienie go w całości i zamontowanie na obrotnicy.

Uprawnienia do Obsługi i Konserwacji Żurawi Szynowych

Żurawie, w tym przejezdne szynowe, podlegają pod dozór techniczny. Oznacza to, że do ich obsługi i konserwacji wymagane są odpowiednie uprawnienia, wydawane przez Urząd Dozoru Technicznego (UDT), Transportowy Dozór Techniczny (TDT) lub Wojskowy Dozór Techniczny (WDT).

Wymagania dla kandydatów na operatora/konserwatora:

Każda zainteresowana osoba, która chciałaby uzyskać uprawnienia, powinna spełnić następujące wymogi:

• Ukończone 18 lat.
• Brak przeciwwskazań zdrowotnych do pracy na danym stanowisku (wymagane jest przedstawienie aktualnego orzeczenia lekarskiego).
• Posiadanie co najmniej podstawowego wykształcenia.
• Odpowiedni stan psychiczny (udokumentowany).
• Znajomość języka polskiego umożliwiająca swobodną komunikację i przystąpienie do egzaminu. W przypadku jej braku, konieczna jest obecność tłumacza przysięgłego.

Egzamin Państwowy UDT:

Aby uzyskać uprawnienia, należy zdać egzamin państwowy, nadzorowany przez UDT. Egzamin podzielony jest na dwa etapy:

1. Test pisemny: Sprawdza wiedzę teoretyczną z zakresu żurawi szynowych i dozoru technicznego.
2. Część praktyczna: Polega na zaprezentowaniu umiejętności obsługi lub konserwacji żurawia na placu manewrowym, pod okiem egzaminatora.

Pozytywne zaliczenie obu części egzaminu kończy się wydaniem zaświadczenia kwalifikacyjnego.

Ważność i przedłużanie uprawnień:

Uprawnienia na żurawie szynowe są ważne przez okres 5 lat od daty ich wydania. Jeśli operator lub konserwator chce kontynuować pracę po tym okresie, istnieje możliwość przedłużenia ważności uprawnień. Warunkiem jest wykonywanie pracy z urządzeniem przez minimum 3 lata w ciągu ostatnich 5 lat od daty otrzymania uprawnień oraz złożenie wniosku o przedłużenie do organu, który wydał zaświadczenie, najlepiej nie później niż 3 miesiące przed datą ich wygaśnięcia. Bezterminowe zaświadczenia kwalifikacyjne zachowały ważność do 1 stycznia 2024 r.

Kursy na Operatora i Konserwatora Żurawi Szynowych w Ośrodku Doskonalenia Kadr ERGON

Ośrodek Doskonalenia Kadr ERGON oferuje kompleksowe kursy przygotowujące do zdobycia uprawnień operatora i konserwatora żurawi szynowych. Stawiamy na profesjonalizm, dlatego szkolenia odbywają się w taki sposób, aby każdy kursant nauczył się zarówno teorii, jak i praktyki.

Cel szkolenia:

Najważniejszym celem szkoleń jest przygotowanie uczestników do wykonywania przyszłej pracy oraz do pozytywnego zaliczenia egzaminu końcowego przed komisją Urzędu Dozoru Technicznego. Ośrodek skupia się na przekazywaniu wiedzy teoretycznej i praktycznej, która pozwoli kursantom na zdobycie doświadczenia oraz nabycie płynności i pewności podczas wykonywania poszczególnych zadań. Przekazywana jest także wiedza na temat bezpiecznego wykonywania obowiązków, reagowania na niebezpieczne sytuacje w pracy oraz udzielania pierwszej pomocy.

Program szkolenia na Operatora Żurawi Szynowych:

Szkolenie składa się z części teoretycznej i praktycznej, prowadzonej przez doświadczonych szkoleniowców, omawiających najważniejsze informacje związane z:

• Informacjami o dozorze technicznym i aktualnych regulacjach prawnych.
• Podziałem żurawi i krótkim omówieniem każdego z nich.
• Budową poszczególnych części żurawi szynowych i ich zastosowaniem.
• Zadaniami operatora żurawi szynowych.
• Bezpieczną eksploatacją żurawi szynowych.
• Przepisami BHP i PPOŻ.
• Zajęciami praktycznymi z obsługi żurawi szynowych.

Program szkolenia na Konserwatora Żurawi Szynowych:

Ten typ szkolenia skupia się na dokładnym omówieniu poszczególnych części żurawia oraz jego działania. Kursanci dowiadują się, jak przeprowadzić szczegółowy przegląd urządzenia, na co zwrócić uwagę podczas kontroli okresowych, a także:

• Wiadomości o dozorze technicznym i przepisach prawnych.
• Rodzajach żurawi.
• Budowie żurawi szynowych i ich systemów.
• Działaniu żurawi szynowych.
• Prawach i obowiązkach konserwatora.
• Czynnościach konserwacyjnych.
• Przepisach BHP oraz PPOŻ.
• Ćwiczeniach praktycznych.

Konserwator urządzeń dźwigowych jest bardzo poszukiwanym zawodem na rynku pracy.

Przebieg i metodologia szkoleń:

• Część teoretyczna (24 godziny zegarowe): Prowadzona jest w prosty, obrazowy sposób, z wykorzystaniem autorskich prezentacji multimedialnych i filmów edukacyjnych. W trakcie zajęć trwających dłużej niż 6 godzin zegarowych zaplanowana jest jedna 45-minutowa przerwa.
• Część praktyczna (10 godzin zegarowych): Odbywa się na placu manewrowym ośrodka w Nowym Sączu, w dogodnych dla kursanta godzinach, pod okiem doświadczonych instruktorów.
• Egzamin wewnętrzny: Teoretyczny egzamin wewnętrzny przeprowadzany w siedzibie firmy, przygotowujący do egzaminu państwowego.
• Kadra dydaktyczna: Zajęcia prowadzi doskonała kadra dydaktyczna z wieloletnim doświadczeniem w byciu operatorami i konserwatorami, a także w przekazywaniu wiedzy.

Każdy uczestnik otrzymuje darmowe materiały szkoleniowe wraz z bazą przykładowych pytań egzaminacyjnych oraz wsparcie kadry szkoleniowej. Ośrodek zapewnia również pomoc przy załatwianiu wszelkich spraw formalnych.

Dlaczego Warto Wybrać Ośrodek ERGON?

Zapisując się na kurs w Ośrodku Doskonalenia Kadr ERGON, otrzymujesz gwarancję profesjonalnego podejścia do każdego uczestnika. Ośrodek ma duże doświadczenie, przeszkolił tysiące osób, które zdobyły uprawnienia i obecnie pracują jako operatorzy i konserwatorzy nie tylko żurawi, ale również innych maszyn UDT. Dodatkowo, nauka odbywa się w oparciu o najnowsze informacje i przepisy związane z pracą żurawiami.

Posiadanie uprawnień UDT zdobytych w ERGON otwiera szerokie możliwości zawodowe. Możesz pracować nie tylko w Polsce, ale i w całej Unii Europejskiej, co zdecydowanie pomaga w zdobyciu dobrze płatnej pracy, gdyż operatorzy i konserwatorzy urządzeń dźwigowych to bardzo potrzebny zawód na rynku pracy. Ponadto, istnieje również możliwość założenia własnej firmy.

Pozostałe Usługi Ośrodka ERGON

Oprócz kursów na żurawie przejezdne szynowe, Ośrodek ERGON oferuje szeroki wachlarz usług:

• Szkolenia na uprawnienia operatora i konserwatora wszystkich rodzajów żurawi (stacjonarnych, przewoźnych i przenośnych, samojezdnych, wieżowych i szybko montujących, kolejowych i na pojazdach kolejowych, pokładowych oraz pływających), a także na pozostałe maszyny UDT, takie jak podesty ruchome (podnośniki koszowe i nożycowe), suwnice, układnice magazynowe, ładowarki teleskopowe i wózki widłowe.
• Szkolenia BHP i PPOŻ (wstępne i okresowe).
• Serwis stacjonarny i mobilny urządzeń, m.in. podestów ruchomych, ładowarek teleskopowych, wózków widłowych, układnic magazynowych oraz suwnic.
• Konserwacja, modernizacja, przeglądy maszyn.
• Możliwość sprawdzenia maszyny przed dokonaniem jej zakupu.
• Możliwość wypożyczenia maszyn (np. wózka widłowego lub podnośnika nożycowego).
• Sprzedaż maszyn nowych i używanych.

Najczęściej Zadawane Pytania

Ośrodek ERGON dba o to, by rozwiać wszelkie wątpliwości przyszłych kursantów:

• Co otrzymam zapisując się na kurs na żurawie szynowe?

  Każdy uczestnik szkolenia otrzymuje darmowe materiały szkoleniowe, bazę przykładowych pytań egzaminacyjnych, wsparcie kadry szkoleniowej oraz pomoc przy załatwianiu wszelkich spraw formalnych.

• Czy przed rozpoczęciem kursu muszę przedstawić orzeczenie lekarskie?

  Tak. Od kandydatów wymagane jest orzeczenie lekarskie potwierdzające dobry stan zdrowia do pracy jako operator lub konserwator żurawi szynowych.

• Jakie jeszcze kursy macie w ofercie?

  W ofercie znajdują się szkolenia przeciwpożarowe oraz dotyczące bezpieczeństwa i higieny pracy (wstępne i okresowe). Ośrodek oferuje również kursy na konserwatora i operatora poszczególnych maszyn UDT, np. wózków widłowych, suwnic, układnic magazynowych, podestów ruchomych, ładowarek teleskopowych, a także wszystkich rodzajów żurawi.
