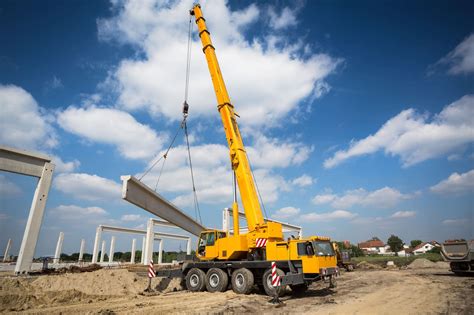

Żurawie samochodowe to wszechstronne urządzenia dźwigowe, które dzięki swojej mobilności znajdują zastosowanie w wielu sektorach gospodarki. Są to samojezdne dźwigi usytuowane na podwoziu samochodu ciężarowego, lub, w niektórych przypadkach, na specjalnie zaprojektowanym podwoziu samojezdnym. Ich głównym przeznaczeniem są prace montażowe i przeładunkowe, gdzie wymagana jest precyzja, siła i możliwość szybkiego przemieszczania ciężarów o różnych gabarytach.
Konstrukcja i Ewolucja Żurawi Samochodowych
Kluczowe elementy żurawia samochodowego to wytrzymałe wciągarki oraz wychylny wysięgnik, umiejscowiony na obrotowej kolumnie (pomoście, platformie). Ta platforma, z kolei, jest usytuowana na podwoziu, co stanowi charakterystyczną cechę tego rodzaju żurawi. Dzięki obrotowej platformie możliwe jest sprawne podnoszenie i opuszczanie ciężaru, a także jego przemieszczanie do wybranej lokalizacji poprzez obrót kolumny i zmianę wysięgu.
Żurawie samochodowe mogą pracować w dwóch trybach: dźwigowym i transportowym. W przeszłości wysięgniki w żurawiach samochodowych cechowały się budową segmentową, co wiązało się z czasochłonnym montażem na miejscu pracy. Dziś nowoczesne dźwigi tego typu wyposażone są w wysięgniki teleskopowe, które są w pełni zautomatyzowane, co znacząco wpływa na zwiększenie wydajności pracy.

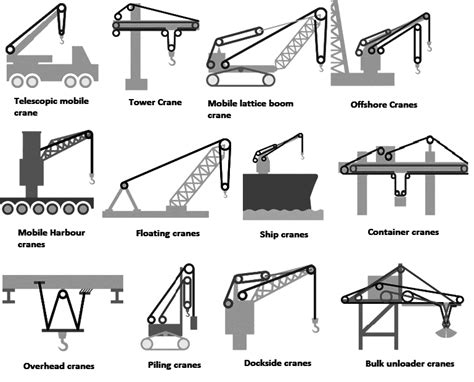

Zastosowanie i Zalety Żurawi Samochodowych
Żurawie samochodowe są przeznaczone do szerokiego zakresu zadań, w tym do: załadunku, przeładunku, rozładunku materiałów oraz montażu obiektów konstrukcyjnych. Ich uniwersalność i szeroka gama zastosowań sprawiają, że są wykorzystywane przez wiele różnych przedsiębiorstw. Są w stanie bez problemu przemieszczać się z podwieszonym ciężarem.
Proces Projektowania Żurawia Samochodowego
Projektowanie żurawi to specjalność wymagająca kompleksowego podejścia. Każdy projekt żurawia powstaje na indywidualne zamówienie klienta. Proces ten obejmuje następujące etapy:
- Wizja lokalna u Klienta: Po otrzymaniu wszystkich potrzebnych danych, przeprowadzana jest wizja lokalna u klienta.
- Wstępne rysunki: Konstruktorzy i inżynierowie wykonują wstępne rysunki projektu.
- Akceptacja projektu: Po akceptacji wstępnych rysunków przez inwestora, można przystąpić do produkcji.
- Kompleksowa realizacja: Zadanie realizowane jest kompleksowo, od projektu, poprzez produkcję, aż po montaż żurawi w miejscu docelowym.
Produkcja Scania od środka: Proces produkcyjny w fabryce ciężarówek
Wyzwania w Projektowaniu i Analizie Stateczności
Projektowanie dźwigów samojezdnych, szczególnie w kontekście stateczności, wiąże się z szeregiem wyzwań. Aby zapewnić bezpieczeństwo i efektywność działania, konieczne jest przeprowadzenie szczegółowych analiz.
Aspekty Stateczności i Obliczeń

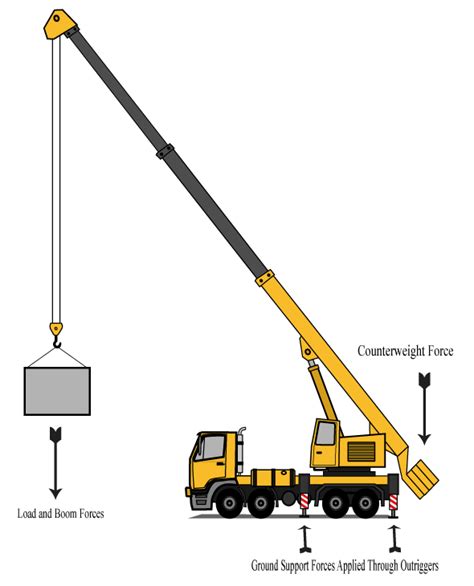

Przy projektowaniu dźwigu samojezdnego, który ma za zadanie podnieść obiekt o masie około 600 kg, przewieźć go i odłożyć, pojawiają się pytania dotyczące stateczności pojazdu. Wzór na stateczność, Ms ≥ Mw, oznacza, że moment stabilizujący (Ms) musi być większy lub równy momentowi wywracającemu (Mw). Należy uwzględnić różne stany pracy, takie jak hamowanie, przyspieszanie czy jazda po nachyleniu, dla których powinno się wykonać osobne modele analizy.
Wzór na bezwładność, np. B = z * Gk, gdzie "współczynnik z jest wyznaczany podczas rozruchu i hamowania mechanizmu jazdy podestu", jest kluczowy w obliczeniach dynamicznych.
Analiza Wytrzymałościowa i Modelowanie
Przeprowadzenie analizy wytrzymałościowej i stworzenie modelu projektu (np. w oprogramowaniu NX12 lub Inventor) wymaga specyficznej kolejności działań. Problem polega na tym, że programy te najpierw wymagają modelu, a dopiero później można przeprowadzić analizę wytrzymałościową. Jednak do stworzenia modelu potrzebne są już dane dotyczące wymiarów i grubości ścianek (np. wysięgnika), które wytrzymają obciążenia związane z podnoszeniem masy 600 kg. W takiej sytuacji program wykonuje analizę wytrzymałościową na podstawie danych wejściowych.
Literatura i Badania w Dziedzinie Dynamiki Żurawi
Pomocna w projektowaniu i analizie dynamiki żurawi jest specjalistyczna literatura. Jedną z wartościowych pozycji jest praca zbiorowa pod redakcją Bogdana Posiadały pt. "Modelowanie, identyfikacja modeli i badania dynamiki żurawi samojezdnych". Książka ta, wydana w 2005 roku przez Wydawnictwo Naukowo-Techniczne WNT (ISBN: 83-204-3100-X), zawiera 212 stron i ma oprawę twardą.
Monografia skupia się na badaniach symulacyjnych zjawisk dynamicznych pojawiających się podczas cyklu roboczego podnoszenia ładunku przez żuraw samojezdny. Uwzględnia interakcje elementów żurawia i podłoża, a także badania symulacyjne i eksperymentalne w odniesieniu do obiegu laboratoryjnego odwzorowującego główne elementy żurawia. Ponadto, przedstawia modelowanie i analizę drgań swobodnych żurawia samojezdnego typu DST-285 zrealizowanych metodą elementów skończonych. Książka zawiera oryginalne wyniki prac autorów i obejmuje następujące zagadnienia:
- Drgania podłużne siłowników hydraulicznych (modele dyskretno-ciągłe i dyskretne).
- Drgania poprzeczne wysięgników teleskopowych (drgania swobodne układu belek z elementami dyskretnymi, identyfikacja sztywności połączeń sprężystych).
- Drgania układu wysięgnik teleskopowy - siłownik zmiany wysięgu (modelowanie drgań w płaszczyźnie podnoszenia i obrotu).
- Oddziaływanie podpór żurawia samojezdnego na grunt sprężysto-plastyczny (modele sprężysto-plastyczne gruntu, modelowanie konstytutywne, badania własności mechanicznych gruntu).
- Wpływ układu podparcia na drgania poprzeczne wysięgnika teleskopowego.
- Ruch układu żuraw samojezdny - przenoszony ładunek (dynamika układu z uwzględnieniem odkształcalności układów podporowego i zawieszenia ładunku).
- Badania i identyfikacja modeli dynamicznych modelu laboratoryjnego żurawia (model dyskretno-ciągły, model MES, eksperymentalna analiza modalna).
- Modelowanie i badania żurawia samochodowego (opis układu rzeczywistego, opis modelowanych zespołów: ramy podwozia, ramy nadwozia, wysięgnika teleskopowego).
