Żuraw samochodowy ręczny to wszechstronne urządzenie transportu bliskiego, znajdujące zastosowanie w wielu branżach, zarówno wewnątrz, jak i na zewnątrz hal produkcyjnych, montażowych czy przeładunkowych. Jego konstrukcja i sposób działania sprawiają, że jest idealny do podnoszenia i przemieszczania ciężkich przedmiotów na niewielkie odległości, oferując jednocześnie precyzję i bezpieczeństwo operacji.

Charakterystyka i Budowa Żurawia Ręcznego

Żuraw samochodowy ręczny, w odróżnieniu od żurawi o napędzie mechanicznym, opiera swoje działanie na hydraulicznej pompie ręcznej. Ta cecha wyróżnia go jako narzędzie efektywne i ekonomiczne dla mniejszych i średnich udźwigów.

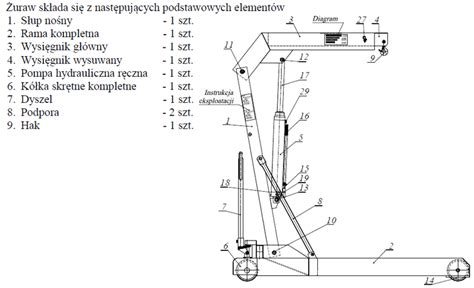

Elementy Konstrukcyjne

• Kolumna (1): Główny element nośny, połączony sworzniem (16) z wysięgnikiem.
• Podpora (2): Zapewnia stabilność żurawia; można ją zablokować, wprowadzając sworzeń w otwór (A).
• Wysięgnik (3): Ramiona żurawia, połączone z kolumną sworzniem (16) i z cylindrem (15).
• Wysięgnik wysuwny (4): Wsuwany element wysięgnika, na boku którego znajduje się hak (5).
• Hak (5): Służy do zaczepiania i podnoszenia ciężarów.
• Pompa hydrauliczna ręczna (6): Sercem układu podnoszącego, generuje ciśnienie niezbędne do podnoszenia wysięgnika.
• Kółka skrętne (7): Umożliwiają łatwe przemieszczanie żurawia.
• Zawleczki sprężyste (11): Zabezpieczają sworznie (10).
• Cylinder (15): Element siłownika hydraulicznego, połączony z wysięgnikiem (3) sworzniem.

Zasada Działania Układu Hydraulicznego

Układ hydrauliczny żurawia wykorzystuje podwójną pompę hydrauliczną ręczną. Wbudowany zawór przeciążeniowy chroni żuraw przed podnoszeniem ciężarów większych od dopuszczalnego, co zwiększa bezpieczeństwo pracy.

Proces podnoszenia wysięgnika (3) odbywa się poprzez pompowanie cieczy ze zbiornika przez zawory ssąco-tłoczące do cylindra. Aby opuścić wysięgnik, należy powoli obracać pokrętło zaworu w kierunku przeciwnym do ruchu wskazówek zegara, co umożliwia spływ cieczy ze cylindra do zbiornika.

Zastosowanie i Funkcjonalność

Żurawie samochodowe ręczne są uniwersalnymi urządzeniami, idealnymi do transportu bliskiego zarówno w zamkniętych przestrzeniach, jak i na otwartym terenie.

Główne Obszary Zastosowania

• Hale produkcyjne i montażowe: Pomoc w pracach przeładunkowych na stanowiskach produkcyjnych.
• Magazyny i centra logistyczne: Przemieszczanie towarów na niewielkie odległości.
• Warsztaty samochodowe: Wyciąganie lub wkładanie ciężkich przedmiotów lub urządzeń, np. silników.
• Prace budowlane i transportowe: Wsparcie w transporcie materiałów, szczególnie w trudnych warunkach dzięki napędowi 6x6 w przypadku wersji samochodowych.

Kąt Obrotu i Mobilność

Żuraw przyścienny z obrotem ręcznym ZPO, z odciągiem, jest przeznaczony do mniejszych i średnich udźwigów. Jest mocowany bezpośrednio do konstrukcji pomieszczenia, np. do ścian lub słupów hali, a jego kąt obrotu jest ograniczony do 180º.

Bezpieczeństwo i Konserwacja

Bezpieczeństwo pracy z żurawiem ręcznym jest priorytetem, a regularne przeglądy i konserwacja są kluczowe dla jego prawidłowego funkcjonowania.

Zasady Bezpiecznej Eksploatacji

• Zakaz podnoszenia ciężarów przy ukośnym położeniu haka: Zapewnia stabilność i zapobiega uszkodzeniom.
• Ochrona przed przeciążeniem: Zawór nadciśnieniowy w układzie hydraulicznym chroni przed podnoszeniem ciężaru większego od dopuszczalnego.
• Zabezpieczenie przed dostępem osób postronnych: W przypadku uszkodzeń lub braków w wyposażeniu, należy natychmiast zabezpieczyć żuraw i zgłosić problem kierownictwu technicznemu.

Przeglądy Techniczne

Przeglądów technicznych należy dokonywać nie rzadziej niż raz na 3 miesiące. Regularna konserwacja obejmuje sprawdzanie wszystkich elementów żurawia, stanu technicznego pompy hydraulicznej oraz upewnienie się, że nie ma uszkodzeń czy braków w wyposażeniu.

Przykłady Żurawi Samochodowych i Dźwigów

Rynek oferuje różnorodne modele żurawi i dźwigów, zarówno nowe, jak i używane, dostosowane do specyficznych potrzeb.

Wybrane Modele i Parametry

• Żuraw Jonsered J1088S (2016): Jednostka wyposażona w oświetlenie robocze i lampę ostrzegawczą, certyfikowana do maja 2026.
• Høglunds X-Cab z żurawiem Epsilon M12 (2017): Również wyposażony w oświetlenie robocze i lampę ostrzegawczą.
• Dźwig Unic URW-295: Mało używany, z zaledwie 380 godzinami pracy.
• TATRA T815 6X6 / DZWIG 20 TON / POLSKA ZABUDOWA BUMAR (1990): Wyjątkowy pojazd ciężarowy, sprawny technicznie, z napędem 6x6, idealny do ciężkich prac.
• Suwnica pomostowa Munck (2018): Udźwig 2,5 tony, rozpiętość 18 m, sporadycznie używana.
• Żuraw morski 16 HE 2: Dźwig 16 t/m ze zdalnym sterowaniem.
• W pełni hydrauliczny żuraw załadunkowy PALFINGER PK 13001 K (2015): Z podwójnym wysuwem, zawieszeniem trzypunktowym do ciągnika, sterowaniem radiowym i hydraulicznie wysuwanymi wysięgnikami. Maks. udźwig: 1700 kg przy 7,2 m, 2350 kg przy 5,2 m, 3450 kg przy 3,6 m.

Wszystkie oferowane pojazdy i urządzenia charakteryzują się różnymi parametrami technicznymi, takimi jak przebieg (np. 7 000 km, 6 500 km), moc (np. 213,29 kW), typ skrzyni biegów (mechaniczny), liczba biegów (8) i wyposażenie (ABS, AdBlue, Bluetooth, klimatyzacja, tempomat).
