Żuraw Samojezdny i Hydrauliczny Dźwig Samochodowy (HDS): Rodzaje, Zastosowania i Bezpieczeństwo

Wybór odpowiedniego sprzętu do prac transportowych i budowlanych może być wyzwaniem. Często klienci zastanawiają się, który rodzaj sprzętu jest lepszy do wykonania ich zadań. Niniejszy artykuł ma na celu pomóc w szybkim i pewnym doborze rodzaju żurawia, ukazując różnice między żurawiem samojezdnym a hydraulicznym dźwigiem samochodowym (HDS).

Definicje i Podstawowe Rozróżnienia

Wynajmując maszynę do przenoszenia ciężarów i ładunków, warto dokładnie wiedzieć, na co się decydujesz. Dźwig samochodowy i żuraw samojezdny, mimo podobnych nazw i przynależności do tej samej kategorii maszyn, spełniają odmienne funkcje.

Żuraw Samojezdny

Żuraw samojezdny, nazywany potocznie dźwigiem, to dźwignica zamontowana na podwoziu samochodu ciężarowego lub specjalnie skonstruowanym podwoziu samojezdnym. Składa się z wychylnego wysięgnika i wciągarek. Pozwala na szybki transport ciężkich elementów. Budowa dźwigu samojezdnego jest całkowicie zintegrowana z podwoziem, a jego wysięgnik jest długi i składa się na całej długości pojazdu.

Hydrauliczny Dźwig Samochodowy (HDS)

Hydrauliczny dźwig samochodowy (HDS), nazywany także żurawiem przenośnym lub przeładunkowym, to dźwignica zamontowana na samochodzie ciężarowym. Umiejscowiona jest między kabiną kierowcy a skrzynią ładunkową, bądź z tyłu pojazdu. Konstrukcja HDS opiera się na zwykłym aucie ciężarowym. Ramię żurawia składa się w charakterystyczne „Z” za kabiną lub na tyle skrzyni ładunkowej.

Kluczowe Różnice w Budowie i Funkcjonowaniu

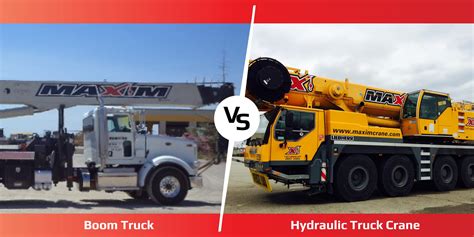

Najprostsza odpowiedź na pytanie, czy HDS to żuraw samojezdny, brzmi: są to dwie różne maszyny. W nazewnictwie technicznym i zakresie uprawnień UDT hydrauliczny dźwig samochodowy jest pojazdem przenośnym lub przeładunkowym. Mimo że oba sprzęty nazywamy żurawiami, są inaczej zbudowane i pełnią odmienne funkcje.

Konstrukcja i Montaż

• HDS: Montowany jest na samochodzie ciężarowym, auto jest wyposażone w skrzynię ładunkową. HDS montuje się w przedniej części pojazdu, pomiędzy kontenerem a kabiną kierowcy, lub na końcu, za skrzynią ładunkową.
• Żuraw samojezdny: Jego budowa jest w pełni zintegrowana z podwoziem. Wysięgnik jest długi i składa się na całej długości pojazdu.

Udźwig i Zasięg

• HDS: Cechuje się zazwyczaj mniejszym zasięgiem i udźwigiem, jest w stanie przenieść ładunki do kilku ton. Posiada jednak bardzo przydatny podczas prac budowlanych parametr - ładowność, czyli ciężar, jaki jest w stanie przewieźć. Jego nośność oscyluje w granicach od kilkuset kilogramów do kilku ton.
• Żuraw samojezdny: Udźwig żurawia samojezdnego jest dużo większy i w zależności od modelu może sięgać kilkuset ton. Dźwig samojezdny ma często szersze ramię.

Zastosowania Żurawi Samojezdnych i HDS

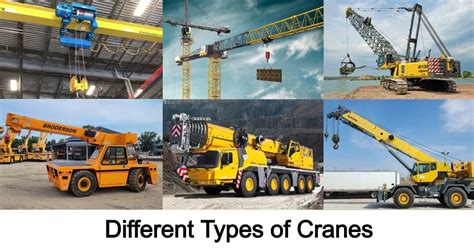

Może się wydawać, że obie maszyny wykonują taką samą pracę, czyli dźwiganie i przenoszenie. Jest w tym sporo prawdy, jednak różnice w ich konstrukcji determinują ich optymalne zastosowania.

Zastosowanie HDS (Żurawia Przenośnego)

Hydrauliczne dźwigi samochodowe (HDS) znajdują swoje zastosowanie przede wszystkim na placach budowy, szczególnie tam, gdzie nie ma potrzeby stosowania tradycyjnych dźwigów wieżowych. Ich głównym zadaniem jest transport oraz ładowanie i wyładowywanie materiałów budowlanych. Dźwigi te doskonale radzą sobie z wielkogabarytowymi ładunkami o nietypowych kształtach i dużej wadze. Mogą przewozić maszyny budowlane, elementy konstrukcyjne oraz palety. Wysięgnik żurawia pozwala na pracę w poziomie i pionie, co umożliwia przenoszenie ciężkich elementów na wyższe kondygnacje w stabilny i bezpieczny sposób.

Poza budownictwem, dźwigi przenośne są szeroko wykorzystywane w transporcie przemysłowym, w tym do przewożenia ciężkich konstrukcji oraz kontenerów. W branży logistycznej dźwigi HDS sprawdzają się wszędzie tam, gdzie towar trzeba dostarczyć bezpośrednio „pod inwestycję” lub do klienta, który nie dysponuje własnym sprzętem do rozładunku. HDS-y są także wykorzystywane w przemyśle leśnym do załadunku i transportu ściętych drzew na krótkich dystansach, a także do montażu reklam wielkoformatowych, słupów energetycznych, kontenerów socjalnych czy elementów infrastruktury technicznej.

Przykładem użycia HDS jest sytuacja, gdy na budowie zalega paleta materiału budowlanego o wadze kilkuset kilogramów. Żuraw przenośny może załadować paletę na samochód lub przyczepę, przewieźć ją i rozładować w docelowym miejscu.

Zastosowanie Żurawia Samojezdnego

Żuraw samojezdny jest z kolei przeznaczony do prac przeładunkowych i montażowych w dowolnym miejscu realizacji. Wykorzystywany jest do montażu kilkutonowych konstrukcji dachowych, stanowiąc alternatywę dla dźwigów wieżowych. Może pełnić funkcje przeładunkowe i montażowe, sprawdzając się w przypadku cięższych i bardziej wymagających zadań.

Żurawie samochodowe odgrywają również niezwykle ważną rolę w pracach konserwacyjnych i ratunkowych. Są wykorzystywane do podnoszenia pojazdów w sytuacjach awaryjnych, na przykład po wypadkach, oraz do konserwacji infrastruktury miejskiej. Dzięki swojej mobilności i dużej sile podnoszenia są niezastąpione w szybkim reagowaniu na nieprzewidziane zdarzenia.

W praktyce często zdarzają się sytuacje, gdy optymalnym rozwiązaniem jest współpraca obu typów maszyn. Przykładem może być demontaż i transport wielkogabarytowych elementów, takich jak pylony reklamowe. Żuraw samojezdny, dzięki swojemu zasięgowi i udźwigowi, może z łatwością podnieść i przemieścić ciężki element na platformę HDS-a, który następnie przetransportuje go w nowe miejsce. Taka synergia pozwala na efektywne i bezpieczne wykonanie zadań, które byłyby trudne lub niemożliwe do zrealizowania za pomocą tylko jednej maszyny.

Klasyfikacja i Rodzaje HDS

HDS to skrót od hydrauliczny dźwig samochodowy. W branży logistycznej, budowlanej czy leśnictwie odgrywają kluczową rolę w usprawnianiu transportu i załadunku ciężkich ładunków.

Podział według Przeznaczenia

Żurawie przenośne dzielą się na ogólnego przeznaczenia, leśne, przemysłowe oraz stosowane do załadunku i rozładunku. Różnią się one konstrukcją i udźwigiem:

• Żurawie ogólnego przeznaczenia: Najbardziej uniwersalne, stosowane do obsługi różnorodnych ładunków.
• Żurawie leśne: Wyspecjalizowane urządzenia z rotatorami i chwytakami do drewna, przystosowane do pracy w trudnym terenie. Wyróżnia je wzmocniona konstrukcja, dłuższe wysięgniki (do 16-20 m), zabezpieczenia antykorozyjne i systemy antyprzechyłowe. Zalicza się tu również harvestery i forwardery.
• Żurawie przemysłowe: Przystosowane do specyficznych potrzeb przemysłu, często w zamkniętych przestrzeniach.
• Żurawie do załadunku i rozładunku: Skupiają się na efektywności przeładunków, często montowane na samochodach ciężarowych ze skrzynią ładunkową.

Kategorie HDS według Przepisów UDT

Przepisy UDT rozróżniają kilka kategorii żurawi, a każda z nich ma inne zastosowanie:

• Żurawie przenośne: Lżejsze urządzenia montowane na pojeździe lub podstawie mobilnej, często składane i łatwe do transportu. Ich udźwig sięga zazwyczaj 1-5 ton przy zasięgu 10-15 metrów. Są typowymi HDS-ami montowanymi na samochodach ciężarowych, używanymi do załadunku i rozładunku towarów paletowych oraz materiałów budowlanych na krótkich trasach.
• Żurawie przeładunkowe: Udźwig wynosi 10-20 ton, a zasięg 12-18 metrów. Obsługują place składowe, hurtownie i punkty dystrybucyjne.
• Żurawie przewoźne: Urządzenia, które można zdjąć z pojazdu lub przestawić. Znajdują zastosowanie w bazach materiałowych, portach przeładunkowych i wszędzie tam, gdzie potrzebna jest elastyczność lokalizacji.

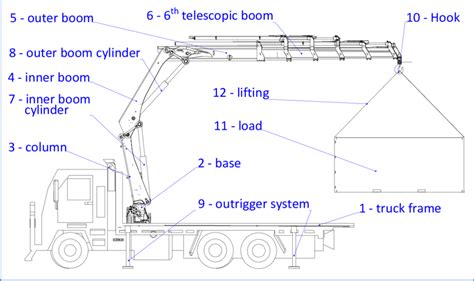

Budowa Hydraulicznego Dźwigu Samochodowego (HDS)

Budowa HDS jest podobna niezależnie od producenta. Różnice dotyczą głównie detali konstrukcyjnych, systemów sterowania i dodatkowego wyposażenia.

• Podstawa żurawia: To rama pośrednia i płyta montażowa, łączące urządzenie z podwoziem pojazdu. Prawidłowy montaż ma kluczowe znaczenie dla stateczności całego układu i trwałości samochodu.
• Kolumna: Pionowy element konstrukcyjny, który przenosi moment obrotowy z napędu na wysięgnik. W jej wnętrzu znajdują się siłowniki hydrauliczne odpowiedzialne za podnoszenie ramienia.
• Wysięgnik: Główna część robocza żurawia, składająca się z sekcji teleskopowych (najczęściej 3-6). Zasięg ramienia w zależności od modelu wynosi od 8 do nawet 35 metrów. Kluczowa zasada: im dłuższy wysięg, tym mniejszy udźwig. Wysięgnik teleskopowy jest jednym z najczęściej stosowanych rodzajów wysięgników w żurawiach samochodowych.
• Hydraulika: Serce każdego HDS. Pompa hydrauliczna napędzana silnikiem pojazdu (przez przystawkę mocy PTO) tłoczy olej pod ciśnieniem do rozdzielaczy i siłowników. Systemy hydrauliczne umożliwiają płynne operacje podnoszenia i opuszczania, co jest kluczowe w precyzyjnych zadaniach.
• Podpory: Wysuwane ramiona ze stopami, które stabilizują pojazd podczas pracy. Typowy HDS ma 4 podpory hydrauliczne o rozstawie 5-8 metrów. Pełne rozłożenie podpór zwiększa udźwig nawet o 50-100% w porównaniu do pracy z ograniczonym rozstawem. Belka nóg podporowych wysuwana jest hydraulicznie i może mieć znaczną długość.
• Sterowanie: HDS odbywa się z konsoli na pojeździe, za pomocą pilota przewodowego lub pilota radiowego (zasięg do 100 m). Nowoczesne systemy wykorzystują proporcjonalne dżojstiki i wyświetlacze LCD pokazujące parametry pracy.
• Wciągarki: Kluczowe komponenty żurawi samochodowych, odpowiedzialne za podnoszenie i opuszczanie ładunków. Działają poprzez nawijanie liny na bęben, co umożliwia kontrolowanie wysokości podnoszenia.

Uprawnienia i Szkolenia Operatorów Dźwigów

Zarówno w przypadku dźwigu samojezdnego, jak i przeładunkowego, konieczne jest posiadanie odpowiednich kwalifikacji. Aby móc obsługiwać te maszyny, kandydat musi odbyć kurs i zdać egzamin przed Urzędem Dozoru Technicznego (UDT).

Wymagania dla Kandydatów

Aby móc uczestniczyć w kursie na żurawie, kandydat musi:

• ukończyć 18 lat,
• posiadać minimum podstawowe wykształcenie,
• posiadać zaświadczenie lekarskie o braku przeciwwskazań zdrowotnych, w tym badania psychologiczne.

Przebieg Szkolenia i Egzaminu

Kurs na żurawie samojezdne (dawniej kategoria II Ż) trwa około 35-40 godzin i obejmuje wiedzę praktyczną i teoretyczną z zakresu obsługi, eksploatacji oraz budowy żurawia. Operator poznaje swoje obowiązki, dowiaduje się, jak postąpić w razie awarii lub wypadku. Po ukończeniu kursu przychodzi czas na państwowy egzamin. Jeśli jego wynik jest pozytywny, to Urząd Dozoru Technicznego wystawia zaświadczenie kwalifikacyjne ważne czasem przez 5 lat.

Dodatkowo, w przypadku dźwigów samojezdnych, potrzebne będzie prawo jazdy kategorii C lub C+E, jeżeli maszyna porusza się po drogach publicznych, czyli będzie dojeżdżać na zlecenia. Uprawnienia są potrzebne dla każdego typu żurawi, podlegających dozorowi technicznemu. Profesjonalne szkolenie to najlepsza inwestycja, pozwalająca poznać przepisy UDT, czytać tabele udźwigu i dokumentację techniczną, a także omówić typowe zagrożenia i metody ich minimalizowania. Praktyka to kluczowy element szkolenia - około 70% czasu kursu.

Bezpieczna Eksploatacja Żurawi: Zasady i Ryzyka

Pamiętaj, że przy pracach żurawiami należy zachować szczególną ostrożność. Warto wybrać zaufanych ekspertów, którzy wykonają zlecenie przede wszystkim bezpiecznie.

Regulacje Prawne i Dozór Techniczny

Każde urządzenie musi posiadać decyzję o dopuszczeniu do eksploatacji, wydaną przez Urząd Dozoru Technicznego (UDT). Zgodnie z polskim prawem, operatorzy żurawi muszą zdobyć odpowiednie uprawnienia, co wymaga zdania egzaminu praktycznego i teoretycznego. Przeglądy konserwacyjne powinny być wykonywane nie rzadziej niż w terminach określonych w załączniku nr 2 do Rozporządzenia Ministra Przedsiębiorczości i Technologii z dnia 30 października 2018 r. (Dz.U. 2018 poz. 2176), o ile wytwórca nie określił inaczej. Każde urządzenie musi posiadać dziennik konserwacji, w którym notowane są wszelkie przeglądy oraz naprawy. Jeśli doszłoby do poważnego uszkodzenia lub wypadku, użytkownik zobowiązany jest poinformować odpowiedni oddział UDT.

Zasady Bezpiecznej Obsługi

Operatorzy żurawi przenośnych muszą przestrzegać instrukcji obsługi dostarczonej przez producenta. Znajomość szczegółów technicznych danego modelu jest kluczowa dla bezpiecznej i prawidłowej eksploatacji.

• Maszyny mogą pracować zarówno na otwartej przestrzeni, jak i w pomieszczeniach z dobrą wentylacją, aby uniknąć ryzyka zatrucia spalinami.
• Należy unikać pracy w czasie burzy, silnego wiatru lub przy ograniczonej widoczności.
• Przed rozpoczęciem pracy operator musi dokładnie zapoznać się z danymi technicznymi urządzenia oraz zadbać o ustawienie pojazdu na stabilnym i poziomym podłożu. W trudnym terenie, np. grząskim, konieczne jest zastosowanie dodatkowego sprzętu, aby utrzymać odpowiednie położenie.
• Operator musi upewnić się, że w strefie pracy nie ma osób niepowołanych, a obszar ten powinien być odpowiednio oznakowany. Bezwzględny zakaz przebywania osób pod ładunkiem i w zasięgu ramienia.
• Podczas użytkowania pojazdu muszą być włączone światła ostrzegawcze, zaciągnięty hamulec ręczny i zabezpieczone koła klinami.
• Niezbędne jest używanie odpowiedniego wyposażenia ochronnego, w tym hełmu i odzieży zapewniającej swobodę ruchów.
• Operator musi współpracować z pomocnikiem (sygnalistą), szczególnie przy ograniczonej widoczności, stosując ustalone sygnały ręczne zgodne z normą PN-EN 12077 lub radiotelefonów.

Sprawdzanie i Konserwacja przed Pracą

Zanim rozpocznie się pracę z żurawiem, należy dokonać dokładnych oględzin technicznych. Regularne kontrole pozwalają na szybsze wykrycie usterek i zapobiegają awariom. Operator powinien zwrócić szczególną uwagę na wycieki oleju hydraulicznego, uszkodzenia mechaniczne oraz brak elementów wyposażenia. Ważne jest również sprawdzenie wskaźników, osprzętu, wyłącznika awaryjnego „STOP” i urządzeń sterujących. Przed każdym badaniem technicznym żuraw powinien być sprawny i przygotowany do kontroli.

Czynności Zabronione i Najczęstsze Błędy

Podczas pracy z żurawiem należy unikać czynności zabronionych, takich jak:

• korzystanie z niesprawnego sprzętu,
• manipulowanie urządzeniami zabezpieczającymi,
• podnoszenie osób, jeśli żuraw nie jest do tego przystosowany,
• praca w pobliżu linii energetycznych,
• przeciąganie ładunków po ziemi,
• poruszanie się pojazdem bez odpowiedniego złożenia żurawia.

Brak lub nieprawidłowo wykonana konserwacja może prowadzić do niebezpiecznych sytuacji, w tym do niewłaściwej regulacji urządzenia. Błędy operatorów mogą obejmować korzystanie z uszkodzonych lub źle dobranych zawiesi, niewłaściwe rozkładanie podpór lub nieprawidłowe ustawienie pojazdu, co może prowadzić do przewrócenia się maszyny. Statystyki są jednoznaczne - większość wypadków z udziałem HDS wynika z utraty stateczności, nieprawidłowego podparcia, błędów w zawieszeniu ładunku i braku komunikacji między operatorem a pomocnikiem.

Kluczowe zasady bezpieczeństwa:

• Zawsze rozkładaj podpory na pełny rozstaw i sprawdzaj wskaźniki poziomowania pojazdu.
• Unikaj pracy na skrajnych wychyleniach wysięgnika przy dużym obciążeniu. Każdy żuraw ma tabelę (diagram) udźwigu, określającą maksymalne obciążenie w funkcji zasięgu. Zakaz „szacowania na oko” jest bezwzględny. Przy wysuwaniu kolejnych sekcji wysięgnika udźwig spada drastycznie.
• Nośność gruntu pod podporami musi wynosić minimum 200 kPa (odpowiednik betonu). Na miękkim podłożu, skarpach i nieutwardzonych terenach stosuj podkłady drewniane lub stalowe o wymiarach minimum 50×50 cm.

Nowoczesne żurawie są projektowane w taki sposób, aby minimalizować ryzyko popełnienia błędów. Dzięki postępowi technologicznemu obsługa tych urządzeń staje się coraz łatwiejsza i bezpieczniejsza.

Inwestycje i Rozwój Firmy z HDS

Inwestycje w firmie nie zawsze muszą iść w parze z dużymi wydatkami. Zamiast czekać na wymarzoną nową ciężarówkę, czasem warto zweryfikować swoje plany i wyremontować starszy pojazd lub wyposażyć go w nowy HDS.

Możliwość montażu nowego żurawia przenośnego na starszym podwoziu to efektywne ekonomicznie rozwiązanie. Taka strategia pozwala na rozwój firmy bez konieczności inwestowania dużych kwot w całkowicie nowe pojazdy. Dodatkową zaletą jest możliwość przemontowania żurawia HDS w przyszłości na nowe podwozie, co świadczy o elastyczności tego typu rozwiązań. W takim wypadku konieczne będzie ponowne przeprowadzenie badania UDT.

Przykładem takiego rozwiązania może być montaż nowego żurawia o momencie udźwigu 16,1 tm z jednym ramieniem wysuwanym hydraulicznie na ciężarówce z lat 80-tych. Sterowanie żurawiem z poziomu drogi, kąt obrotu 400 stopni, ogranicznik kąta pracy nad kabiną, przeprost ramienia z wysięgnikami hydraulicznymi o 15 stopni oraz przegub ósemkowy to tylko niektóre z cech, które podnoszą jego funkcjonalność. Systemy takie jak CYL (informujący o prawidłowości rozstawienia podpór) i HDL (umożliwiający płynną pracę przy maksymalnych zakresach udźwigu) znacząco wpływają na bezpieczeństwo i efektywność. Belka nóg podporowych wysuwana hydraulicznie o długości 6,5 metra, nogi stałe oraz węże hydrauliczne poprowadzone wewnątrz kolumny na złączu obrotowym - wszystko to umożliwia optymalny montaż HDS blisko kabiny ciężarówki. Choć żuraw w standardzie wyposażony jest w hak, istnieje możliwość doposażenia go w inne akcesoria.

Inny przykład to montaż zaawansowanego żurawia z koszem osobowym, sterowanego radiowo i przygotowanego pod Fly-Jib, na podwoziu ciężarówki z początku XXI wieku. Taki pojazd często przechodzi kompleksowy remont powłoki lakierniczej, co przywraca mu nienaganny wygląd. Moment udźwigu 28,7 dla wysięgu 14,5 m, pięć hydraulicznie wysuwanych ramion, nieograniczony kąt obrotu oraz wysokiej jakości zawory hydrauliczne to elementy, które świadczą o wysokiej efektywności i nowoczesności sprzętu. Nogi hydrauliczne sterowane z pilota i wyposażone w podwójny rozdzielacz podpór, a także dodatkowe funkcje sterownicze do obsługi obrotnicy hydraulicznej i chwytaka, to udogodnienia zwiększające precyzję pracy.

Podsumowanie

Żurawie samochodowe to nieocenione narzędzie w wielu branżach, oferujące kombinację mobilności, mocy i precyzji. Inwestycja w tego typu urządzenie może przynieść znaczące korzyści, szczególnie w kontekście rosnących wymagań logistycznych i budowlanych. Dzięki szerokiej gamie dostępnych modeli i technologii, każdy przedsiębiorca może znaleźć rozwiązanie idealnie dopasowane do swoich potrzeb.
