Żuraw samojezdny – budowa, zasada działania i zastosowanie

Żuraw samojezdny to mobilne urządzenie dźwigowe, używane głównie do prac przeładunkowych i montażowych. Jest on montowany na podwoziu samochodu ciężarowego lub specjalnie skonstruowanym podwoziu samojezdnym, co łączy w sobie duży udźwig z możliwością szybkiego przemieszczania się między miejscami pracy. Potocznie nazywany jest również dźwigiem lub żurawiem samochodowym.

Konstrukcja żurawi samojezdnych jest wynikiem połączenia zaawansowanej inżynierii mechanicznej, hydrauliki i elektroniki. Zrozumienie kluczowych aspektów ich budowy jest niezbędne zarówno dla operatorów, jak i osób odpowiedzialnych za planowanie i nadzorowanie prac budowlanych. Ich wszechstronność pozwala na realizację zadań wymagających precyzji, stabilności oraz znacznego zasięgu roboczego.

Podstawa prawna i dozór techniczny

Żurawie samojezdne stanowią nieodłączny element nowoczesnych placów budowy, umożliwiając efektywne i bezpieczne przenoszenie ciężkich ładunków na znaczne odległości. Urządzenia te podlegają dozorowi technicznemu, co regulują następujące akty prawne:

• Rozporządzenie Rady Ministrów z dnia 7 grudnia 2012 r. w sprawie rodzajów urządzeń technicznych podlegających dozorowi technicznemu.
• Rozporządzenie Ministra Przedsiębiorczości i Technologii z dnia 30 października 2018 r.

Żurawie samochodowe o udźwigu powyżej 250 kg podlegają dozorowi technicznemu. Nadzór nad dziennikiem konserwacji urządzenia, księgą rewizyjną oraz kwalifikacjami operatorów i konserwatorów pełni inspektor Urzędu Dozoru Technicznego (UDT).

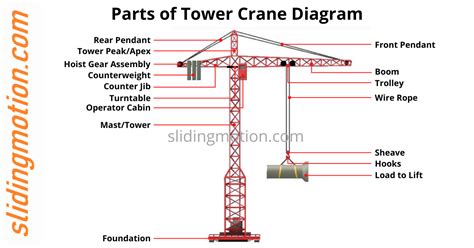

Budowa żurawia samojezdnego

Budowa żurawia samojezdnego obejmuje kilka fundamentalnych komponentów, które decydują o jego funkcjonalności i efektywności. Jego głównymi elementami są wciągarki i wychylny wysięgnik, umieszczone na tzw. obrotnicy. Dzięki takiej konstrukcji urządzenie sprawdza się w dwóch trybach: dźwigowym oraz transportowym, pozwalając na podnoszenie, opuszczanie i swobodne przemieszczanie ładunków.

Główne komponenty konstrukcyjne

Konstrukcja nośna dźwigu obejmuje szereg współpracujących elementów, które umożliwiają stabilną i bezpieczną pracę. Najważniejszymi z nich są:

• Podwozie z napędem: Zapewnia mobilność maszyny i umożliwia jej przemieszczanie się po placu budowy, nawet w trudnych warunkach terenowych. Może być to podwozie samochodu ciężarowego lub specjalnie dedykowane, samojezdne.
• Obrotowa część górna (obrotnica): Znajduje się nad podwoziem i zawiera silnik, kabinę operatora, mechanizmy podnoszenia oraz ramię żurawia.
• Wysięgnik: Jest to jeden z najważniejszych elementów, który może być teleskopowy lub kratownicowy, w zależności od modelu i przeznaczenia. Wysięgnik osadzony jest na obrotowym pomoście (kolumnie), co zapewnia podnoszenie i opuszczanie ciężaru oraz jego przemieszczanie przez obrót pomostu i zmianę wysięgu. Zasięg ramienia w zależności od modelu może wynosić od 8 do nawet 35 metrów. Kluczowa zasada: im dłuższy wysięg, tym mniejszy udźwig.
• Wciągarki: Odpowiadają za podnoszenie i opuszczanie ładunków.
• Przeciwwagi: Zapewniają równowagę podczas pracy z dużymi masami, są istotne dla stabilności urządzenia.
• Podpory stabilizujące: Kluczowe dla stabilizacji urządzenia podczas pracy. Są umieszczone z każdej strony, aby idealnie zrównoważyć duży ciężar żurawia. Pełne rozłożenie podpór może zwiększyć udźwig nawet o 50-100% w porównaniu do pracy z ograniczonym rozstawem.
• Systemy hydrauliczne i elektroniczne: Odpowiadają za precyzyjne sterowanie ruchami, zapewniając płynność operacji i bezpieczeństwo pracy.

Hydrauliczny system podnoszenia

Hydrauliczny system podnoszenia jest sercem pracy dźwigu samojezdnego. Pompa hydrauliczna tłoczy olej pod wysokim ciśnieniem do siłowników, które odpowiadają za unoszenie wysięgnika, wysuwanie segmentów teleskopowych oraz obsługę wciągarki. Zawory sterujące umożliwiają płynne i dynamiczne kontrolowanie ruchów, a czujniki ciśnienia pośredniczą w utrzymaniu właściwych parametrów pracy. Dzięki hydraulice dźwig może przenosić duże obciążenia przy zachowaniu precyzji, płynności i bezpieczeństwa. Nowoczesne układy posiadają systemy automatycznego wyłączania w przypadku przeciążenia, co minimalizuje ryzyko uszkodzeń oraz błędów operacyjnych.

Wysięgniki teleskopowe

Wysięgniki teleskopowe umożliwiają zwiększanie zasięgu pracy dźwigu poprzez wysuwanie kolejnych segmentów. Ich konstrukcja pozwala osiągać znaczne wysokości i odległości robocze bez konieczności przestawiania maszyny. Systemy pomiarowe monitorują długość i kąt wysięgnika, zapewniając operatorowi pełną kontrolę nad stabilnością i udźwigiem w danej konfiguracji. Jest to kluczowy element, który decyduje o uniwersalności dźwigu samojezdnego.

Podpory stabilizujące

Podpory stabilizujące zapewniają niezbędną równowagę dźwigu podczas pracy z ciężkimi ładunkami. Po rozstawieniu przenoszą obciążenia z nadbudowy na podłoże, zwiększając powierzchnię podparcia i eliminując ryzyko przechyłu. Każda podpora wyposażona jest w siłownik hydrauliczny oraz czujnik poziomowania, które pozwalają operatorowi precyzyjnie ustawić maszynę. W trudnym terenie stosuje się dodatkowe płyty, zwiększające stabilność podłoża. Poprawne rozstawienie podpór jest warunkiem dopuszczenia maszyny do pracy - bez tego nowoczesne systemy bezpieczeństwa blokują możliwość wykonania podnoszenia.

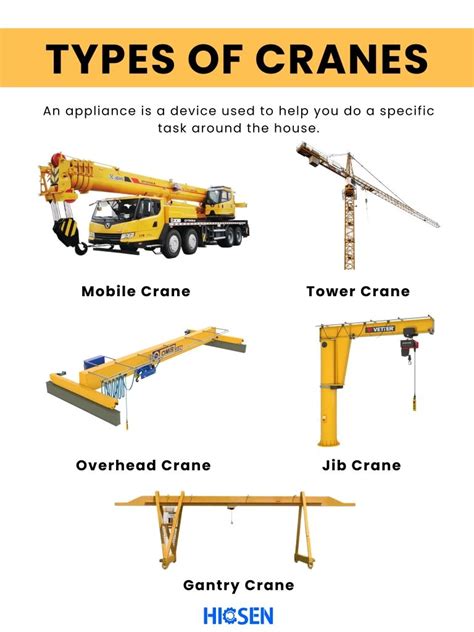

Rodzaje żurawi samojezdnych

Możemy wyróżnić kilka typów żurawi samojezdnych. Kwalifikacji dokonuje się poprzez określenie typu podwozia sprzętu oraz rodzaju napędu. W praktyce spotyka się kilka podstawowych rozwiązań, które determinują możliwości maszyny w konkretnych warunkach.

Podział ze względu na typ podwozia

• Żurawie samochodowe: Instalowane na podwoziu samochodu ciężarowego. Charakteryzują się wysoką mobilnością i łatwością przemieszczania się po drogach publicznych.
• Żurawie gąsienicowe: Przeznaczone do pracy w trudnym terenie, zapewniają dużą stabilność, ale są mniej mobilne na drogach utwardzonych.
• Żurawie jezdniowo-terenowe: Łączą cechy żurawi samochodowych i terenowych, oferując dobrą mobilność na drogach i zdolność do pracy w zróżnicowanych warunkach.
• Żurawie terenowo-kołowe: Podobne do jezdniowo-terenowych, często wyposażone w napęd na wszystkie koła, idealne do pracy w wymagającym terenie.

Podział ze względu na rodzaj napędu

Urządzenia dźwigowe mogą mieć różne rodzaje napędu:

• Spalinowo-mechaniczny
• Spalinowo-elektryczny
• Spalinowo-hydrauliczny

Napęd hydrauliczny umożliwia precyzyjne manewrowanie nawet przy bardzo dużych obciążeniach i dominuje w nowoczesnych konstrukcjach.

Specyficzne typy żurawi

• Dźwigi teleskopowe: Posiadają wysięgnik zbudowany z wysuwanych segmentów, co zapewnia duży zasięg oraz szybkość przygotowania do pracy. Są najbardziej uniwersalne i dominują na rynku.
• Dźwigi z wysięgnikiem kratowym: Dzięki konstrukcji przypominającej stalową siatkę, charakteryzują się wysoką sztywnością oraz możliwością pracy z bardzo dużymi udźwigami, choć wymagają dłuższego montażu.
• Mini-dźwigi: To kompaktowe urządzenia, idealne do pracy w ograniczonych przestrzeniach, np. wewnątrz budynków, na dziedzińcach lub tam, gdzie dostęp jest utrudniony.
• Żurawie HDS (Hydrauliczne Dźwigi Samochodowe): Są to wszechstronne urządzenia przeładunkowe, powszechnie wykorzystywane w pracach załadunkowych, rozładunkowych i montażowych. Ich konstrukcja opiera się na siłownikach hydraulicznych, pompach i rozdzielaczach.

Parametry techniczne żurawi samojezdnych

Żurawie samojezdne na wynajem wyróżniają się konkretnymi parametrami, które zawsze warto wziąć pod uwagę; niezależnie od tego, czy są one nowe czy używane. Najważniejsze parametry to:

1. Udźwig żurawia [t, kg]: Maksymalna masa, którą sprzęt jest w stanie podnieść przy konkretnym wychyleniu. Do udźwigu nie zalicza się masa haka i wszystkich urządzeń, które są niedemontowalne. Maksymalny udźwig jest przyjmowany dla najmniejszej dopuszczalnej długości wysięgnika lub wysięgu.
2. Moment udźwigu: Ciężar danego ładunku zawieszony na danym wysięgu żurawia. Oznacza zdolność dźwigu samojezdnego do przeniesienia ładunku w zależności od wysięgu żurawia.
3. Wysięg [m]: Odległość pozioma od osi obrotu części obrotowej żurawia do pionowej osi urządzenia ładunkowego (np. haka). Najczęściej ta wysokość to od 20 do 40 metrów.
4. Wysokość podnoszenia [m]: Odległość pionowa od osi ustawienia żurawia do powierzchni oporowej urządzenia ładunkowego, które znajduje się w górnym położeniu roboczym. Należy pamiętać, że wysokość podnoszenia należy zmniejszyć o wysokość ładunku oraz długość ewentualnego zawiesia, na którym ładunek jest zawieszony.
5. Głębokość opuszczania [m]: Odległość pionowa od poziomu ustawienia żurawia do urządzenia ładunkowego znajdującego się w maksymalnym dolnym położeniu. Głębokość tę można powiększyć o wysokość ładunku i długość zawiesi.
6. Kąt obrotu [stopnie]: Pozwala na obrócenie się maszyny i podaje się go w stopniach. Żuraw samochodowy posiada z reguły możliwość pełnego obrotu wysięgnika, lecz jest ona ograniczona, kiedy na wysięgniku znajduje się ładunek (nie wolno przenosić ładunku nad kabiną samochodu).
7. Prędkości ruchów roboczych: podnoszenia/opuszczania [m/min], obrotu [1/m], teleskopowania [m/min]. Prędkość jazdy żurawia samochodowego wyraża się w km/h.
8. Zdolność pokonywania wzniesień [stopnie]: Największe dopuszczalne pochylenie podłoża, które może być pokonane przez żuraw przy stałej prędkości jazdy transportowej. Zazwyczaj są to wartości średnio 24 - 26 stopni.
9. Masa żurawia [t]: Masa własna żurawia z przeciwwagą i wysięgnikiem podstawowym, bez paliwa, z olejem hydraulicznym i minimalnym roboczym napełnieniem płynami chłodzącymi i smarującymi.

Zastosowanie żurawi samojezdnych

Żurawie samojezdne mają bardzo szerokie zastosowanie. Sprawdzają się idealnie przy pracach budowlanych, remontowych i przeładunkowych na terenie zakładu pracy, ale też w pozostałych miejscach. Dzięki swojej mobilności i ogromnej sile unoszenia, potrafią sprostać wyzwaniom w budownictwie, logistyce czy przemyśle. Ciężko jest sobie wyobrazić jakiekolwiek prace budowlane bez ich udziału.

Główne obszary wykorzystania

Dźwig samojezdny znajduje zastosowanie w niezwykle szerokim zakresie branż, ponieważ łączy dużą mobilność, wysoki udźwig i możliwość pracy w trudnych warunkach:

• Budownictwo: Transport materiałów budowlanych (cegły, beton, drewno, stal), podawanie materiałów na wyższe kondygnacje, montaż elementów prefabrykowanych, konstrukcji stalowych, dachów czy instalacji technologicznych. Ułatwiają prace związane z montażem przy dużych obiektach przemysłowych, np. halach stalowych, hangarach czy magazynach.
• Logistyka i transport: Załadunek i rozładunek towarów ponadgabarytowych, kontenerów, maszyn i pojazdów, przewóz palet, dostarczanie towarów bezpośrednio "pod inwestycję".
• Przemysł: Przenoszenie ciężkich modułów produkcyjnych, zbiorników, elementów infrastruktury technologicznej, form odlewniczych, zbiorników ciśnieniowych czy modułów linii technologicznych.
• Energetyka: Udział w budowie i konserwacji słupów energetycznych, montażu transformatorów oraz pracach serwisowych elektrowni wiatrowych.
• Przemysł leśny i rolniczy: Załadunek i transport drewna, obsługa składnic.
• Prace monterskie i instalacyjne: Montaż reklam wielkoformatowych, słupów energetycznych, elementów infrastruktury technicznej, urządzeń klimatyzacyjnych i wentylacyjnych na dachach.
• Służby ratownicze: Usuwanie skutków katastrof, podnoszenie zawalonych elementów, zabezpieczanie wraków, podnoszenie przewróconych pojazdów, usuwanie gruzu oraz zabezpieczanie budynków po uszkodzeniach.
• Przemysł komunalny: Montowane na hakowcach i śmieciarkach do obsługi kontenerów.
• Przemysł recyklingowy: Wykorzystywane do sortowania złomu, szkła i tworzyw sztucznych.

Żuraw samojezdny sprawdza się nawet w niekorzystnych warunkach, np. wtedy, gdy dostęp do danego miejsca jest utrudniony. Bez problemu można się nim poruszać nie tylko na terenie placu budowy, lecz także po drogach publicznych. Jest również bardzo przydatny przy naprawie oświetlenia ulicznego, usuwaniu niebezpiecznych gałęzi lub do montażu dachu, czy też budowy altany bądź szklarni.

Praca w warunkach miejskich i przemysłowych

Dźwig samojezdny idealnie sprawdza się w pracy miejskiej, ponieważ potrafi działać w ograniczonej przestrzeni, gdzie tradycyjne dźwigi byłyby trudne do zastosowania. Możliwość szybkiego rozstawienia, zwrotność podwozia i kompaktowa konstrukcja pozwalają na wykonywanie prac bez konieczności zamykania dużych obszarów ruchu drogowego. W przemyśle wysoką wartością jest zdolność dźwigu do przenoszenia ciężkich elementów w halach produkcyjnych, na terenach zakładów i w pobliżu istniejącej infrastruktury technologicznej. Jego wszechstronność i mobilność przekładają się na skrócenie czasu realizacji oraz ograniczenie przestojów, co ma ogromne znaczenie ekonomiczne.

Kwalifikacje do obsługi żurawi samojezdnych

Eksploatacja żurawi samojezdnych wymaga nie tylko dogłębnej znajomości ich budowy i mechanizmów działania, ale również rygorystycznego przestrzegania zasad bezpieczeństwa. Każdy operator żurawia musi posiadać odpowiednie kwalifikacje i regularnie uczestniczyć w szkoleniach z zakresu bezpiecznej obsługi maszyn. Aby obsługiwać żurawie samojezdne, należy odznaczać się specjalnymi kwalifikacjami i uprawnieniami, które wystawia Urząd Dozoru Technicznego (UDT).

Proces uzyskania uprawnień

Uprawnienia można uzyskać po ukończeniu kursu na żurawie kategorii II Ż. Kurs trwa 40 godzin i kończy się egzaminem państwowym. Aby przystąpić do szkolenia, trzeba być osobą pełnoletnią, legitymować się ukończeniem przynajmniej szkoły podstawowej oraz uzyskać zaświadczenie od lekarza, które stwierdza brak przeciwwskazań do prowadzenia żurawia samojezdnego. W programie szkolenia omawiane są zagadnienia takie jak:

• Wiadomości o dozorze technicznym i wymagania kwalifikacyjne.
• Informacje o udźwigu (prawidłowe odczytywanie wykresów).
• Pojęcie stateczności urządzenia.
• Budowa żurawi samojezdnych.
• Rodzaje zabezpieczeń.
• Wyposażenie elektryczne, mechaniczne, hydrauliczne, pneumatyczne.
• Obsługa żurawi samojezdnych, zawiesi i współpraca z hakowymi.
• Warunki bezpiecznej pracy, przepisy BHP związane z obsługą oraz niebezpieczne uszkodzenia.
• Część praktyczna.

Termin egzaminu jest wyznaczany maksymalnie do 30 dni roboczych od dnia złożenia kompletnego wniosku. Egzamin przeprowadza komisja kwalifikacyjna w składzie niemniej niż dwuosobowym i składa się z części teoretycznej (pisemnej, 11 poprawnych odpowiedzi na 15 pytań) oraz praktycznej. Po pozytywnym wyniku egzaminu UDT wydaje odpowiednie zaświadczenie kwalifikacyjne, ważne od 5 do 10 lat, w zależności od typu żurawia.

Ważność uprawnień i ich przedłużanie

Zgodnie z Rozporządzeniem Ministerstwa Przedsiębiorczości i Technologii, wszystkie zaświadczenia kwalifikacyjne operatorów żurawi przestają być bezterminowe. Ich okres ważności wynosi 5 lat od dnia opublikowania rozporządzenia, czyli od 1 stycznia 2019 roku. Warunkiem przedłużenia uprawnień jest czynne wykonywanie zawodu, określone w ustawie jako minimum 3 lata w ostatnich 5 latach. Wniosek o przedłużenie uprawnień należy złożyć nie później niż 3 miesiące przed upływem terminu ważności zaświadczenia. Może go złożyć tylko osoba, na którą wydane jest zaświadczenie, do jednostki dozoru technicznego, która je wydała. Wniosek można złożyć w formie elektronicznej poprzez portal eUDT lub tradycyjnie, pobierając formularz ze strony.

Ważne jest, aby pamiętać, że zaświadczenia kwalifikacyjne wydane na podstawie postępowań wszczętych przed dniem 01.06.2019 r., które nie posiadają daty ważności na dokumencie, tracą ważność z dniem 01.01.2024 r. W przypadku złożenia wniosku o przedłużenie po terminie 3 miesięcy przed upływem ważności, zaświadczenie nie zostanie przedłużone.

Rozszerzenie uprawnień

Ustawodawca rozszerzył uprawnienia: wszyscy, którzy pozytywnie przeszli egzaminy na żurawie samojezdne, mają możliwość obsługi żurawi HDS i żurawików stacjonarnych, bez ograniczenia tonażowego i wysięgu. Co ważne, nie trzeba posiadać prawa jazdy kategorii C do obsługi dźwigu samochodowego, gdyż uprawnienia UDT dotyczą tylko i wyłącznie zainstalowanego na samochodzie urządzenia.

Bezpieczeństwo pracy z żurawiem samojezdnym

Bezpieczeństwo pracy z dźwigiem samojezdnym opiera się na ścisłym przestrzeganiu procedur technicznych i zasad BHP. Ważne jest przestrzeganie procedur konserwacyjnych i regularne przeglądy techniczne, które zapobiegają awariom i gwarantują długotrwałe i bezproblemowe użytkowanie żurawi.

Przygotowanie do pracy

Przygotowanie dźwigu do pracy obejmuje wybór bezpiecznego miejsca ustawienia, rozłożenie podpór, wypoziomowanie maszyny oraz konfigurację systemów sterowania. Operator sprawdza stan techniczny urządzenia, testuje funkcjonowanie wysięgnika, wciągarki oraz systemów bezpieczeństwa. Kolejnym etapem jest wprowadzenie parametrów pracy w systemie komputerowym, zgodnie z tabelą udźwigu i przewidywanym zasięgiem. Dopiero po wykonaniu wszystkich czynności kontrolnych dźwig może rozpocząć podnoszenie. Proces ten wymaga doświadczenia i znajomości procedur, ponieważ błędne ustawienie może prowadzić do utraty stabilności.

Przed rozpoczęciem operacji operator dokonuje oceny stabilności podłoża, odległości od przeszkód oraz zagrożeń, takich jak linie energetyczne czy niestabilny grunt. Strefa pracy musi zostać wyznaczona i zabezpieczona, a komunikacja między operatorem i sygnalistą powinna być jednoznaczna i nieprzerwana.

Bezpieczne operowanie ładunkiem

Bezpieczne operowanie ładunkiem wymaga współpracy operatora, sygnalisty oraz hakowego. Każdy ładunek musi być odpowiednio zabezpieczony i dobrany do udźwigu maszyny w danej konfiguracji. Operator wykonuje ruchy płynnie i precyzyjnie, unikając gwałtownych zmian kierunku, które mogłyby wpłynąć na równowagę konstrukcji. Czujniki przeciążeniowe monitorują stan maszyny, a systemy kontrolne zapobiegają wykonaniu manewru przekraczającego bezpieczne parametry. Stała komunikacja między członkami zespołu znacząco ogranicza ryzyko wypadków. W czasie podnoszenia ładunku zabronione jest przebywanie osób pod ładunkiem, a operator powinien wykonywać ruchy powoli i proporcjonalnie, aby ograniczyć kołysanie.

Wpływ warunków terenowych i pogodowych

Warunki atmosferyczne i terenowe mają ogromny wpływ na pracę dźwigu samojezdnego. Pogoda odgrywa kluczową rolę - silny wiatr, ulewny deszcz, śnieg czy oblodzenie mogą znacznie ograniczyć możliwość pracy. W takich warunkach operator musi analizować parametry w czasie rzeczywistym i w razie potrzeby wstrzymać operację. Grunt o niskiej nośności wymaga stosowania dodatkowych środków stabilizujących. Operator musi uwzględniać wszystkie te czynniki, analizując je w czasie rzeczywistym i podejmując decyzje zgodnie z obowiązującymi normami bezpieczeństwa. Czynności niedozwolone obejmują przenoszenie ładunków o nieznanych parametrach lub przekraczających dopuszczalny udźwig, praca bez rozstawionych podpór, praca podczas nieodpowiednich warunków pogodowych (porywiste wiatry, burze), praca w nieodpowiednim terenie lub w pobliżu zagrożeń (np. linii energetycznych), używanie niesprawnego żurawia i osprzętu, przenoszenie ładunków nad ludźmi i stanowiskami roboczymi.
