Żuraw wieżowy, często nazywany również budowlanym, to dźwignica składająca się z pionowego masztu montowanego na przejezdnym lub stacjonarnym podwoziu oraz wysięgnika poziomego lub nachylonego pod kątem do poziomu. Jego podstawowym zadaniem jest podnoszenie ładunków na haku opuszczanym na linie z wysięgnika. Są to jedne z najwyższych maszyn budowlanych wykorzystywanych w budownictwie, niezbędne zwłaszcza w projektach mieszkaniowych i przemysłowych, umożliwiając transport materiałów budowlanych na dużą wysokość i odległość.
Charakterystyka i działanie żurawia wieżowego

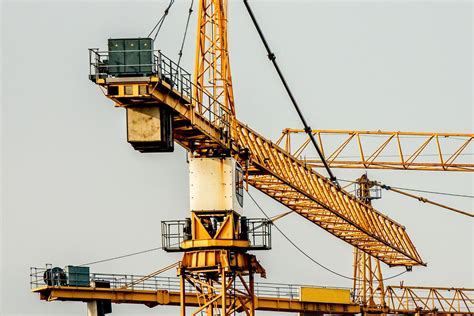

Żuraw wieżowy to maszyna budowlana o pionowej konstrukcji, która składa się z wieży, wysięgnika, obrotowego mechanizmu oraz systemu sterowania. Działanie żurawia opiera się na wykorzystaniu dźwigni, umożliwiając podnoszenie i przemieszczanie ładunków w obrębie wyznaczonego obszaru.
Jak działa żuraw wieżowy?
Żuraw wieżowy działa na zasadzie obrotu wieży w poziomie, a także podnoszenia i opuszczania ładunków za pomocą wysięgnika. Wysięgnik jest zamontowany na obrotowym mechanizmie, który umożliwia jego pełen obrót o 360°. Do transportu ładunków wykorzystywane są haki, liny lub specjalistyczne chwytaki. Praca żurawia jest sterowana z poziomu kabiny operatora, co pozwala na precyzyjne podnoszenie i transportowanie materiałów w trudno dostępnych miejscach.
Rodzaje żurawi wieżowych
Żurawie wieżowe dzielą się na różne typy, w zależności od ich konstrukcji i sposobu montażu.
- Żuraw szybkomontujący to dźwignica dolnoobrotowa, której konstrukcja umożliwia przygotowanie do pracy w krótkim czasie bez użycia dodatkowych urządzeń.
- Żurawie wieżowe, obok modeli samojezdnych, zalicza się do grupy żurawi budowlanych.
- Żurawie wieżowe różnią się między sobą pod względem wysokości, nośności, długości wysięgnika oraz zastosowanych mechanizmów, co pozwala na ich szerokie wykorzystanie w różnych branżach budowlanych.
Kluczowe parametry techniczne żurawi wieżowych
Dane techniczne żurawia wieżowego są zależne od jego modelu, przeznaczenia i producenta. Najważniejsze parametry, które określają wydajność i zastosowanie maszyny, obejmują wysokość roboczą, udźwig oraz długość wysięgnika.
Wysokość robocza żurawia wieżowego
Wysokość robocza żurawia wieżowego to maksymalna wysokość, na jaką może podnieść ładunek. Zależy ona od konstrukcji wieży i długości wysięgnika. Przeciętnie żurawie wieżowe mogą osiągać wysokość roboczą od kilkudziesięciu metrów do ponad 100 metrów. Wysokość robocza jest kluczowym parametrem, który określa zakres pracy urządzenia i umożliwia dostosowanie do wymagań konkretnego projektu budowlanego.
Udźwig żurawia wieżowego
Udźwig żurawia wieżowego odnosi się do maksymalnej masy, jaką urządzenie jest w stanie podnieść. Zwykle wynosi ona od kilku ton do kilkudziesięciu ton, w zależności od modelu. Udźwig jest jednym z najważniejszych parametrów przy wyborze żurawia, ponieważ określa, jak ciężkie materiały mogą być transportowane na placu budowy. Warto dodać, że udźwig żurawia zmienia się w zależności od jego konfiguracji, w tym długości wysięgnika.
Długość wysięgnika żurawia wieżowego
Długość wysięgnika żurawia wieżowego określa, jak daleko urządzenie jest w stanie sięgnąć w poziomie. Wysięgniki żurawi wieżowych mogą mieć długość od kilkunastu do nawet 80 metrów, w zależności od modelu i przeznaczenia. Długość wysięgnika ma wpływ na zasięg roboczy maszyny oraz możliwość precyzyjnego umieszczania ładunków w różnych miejscach na placu budowy.
Zastosowanie żurawi wieżowych w budownictwie
Żurawie wieżowe znajdują szerokie zastosowanie w budownictwie, szczególnie w projektach wysokościowych oraz w budowie dużych obiektów przemysłowych. Ich zastosowanie znacznie ułatwia prace budowlane i logistykę na placu budowy.

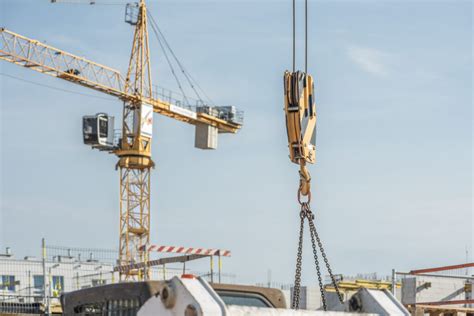

Ułatwienie prac na budowach
Żurawie wieżowe pozwalają na efektywne i bezpieczne przenoszenie ciężkich materiałów budowlanych na dużą wysokość. Dzięki dużemu zasięgowi i precyzyjnemu sterowaniu, umożliwiają szybkie i dokładne umieszczanie materiałów w odpowiednich miejscach na budowie, co znacząco przyspiesza realizację projektów budowlanych. Zastosowanie tego typu urządzeń pozwoliło znacznie skrócić czas niezbędny do realizacji inwestycji.
Kluczowa rola w projektach wysokościowych
W projektach budowy wieżowców, drapaczy chmur oraz innych dużych obiektów wysokościowych żurawie wieżowe są niezastąpione. Dzięki swojej dużej wysokości roboczej oraz nośności, umożliwiają one transport materiałów na duże wysokości, co jest kluczowe w przypadku takich inwestycji.

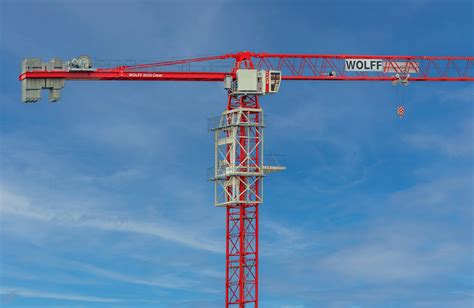

Nowoczesne rozwiązania: WOLFF 8038 Clear
Firma Wolffkran wprowadza żuraw z poziomym wysięgnikiem WOLFF 8038 Clear, który wyróżnia się udźwigiem, a jednocześnie zapewnia łatwy montaż i transport. Maszyna przeznaczona jest do obsługi operacji na lotniskach, w obiektach przemysłowych oraz w dużych projektach związanych z konstrukcjami prefabrykowanymi lub modułowymi, które wymagają dużych udźwigów.
Udźwig i zasięg
Rywalizujący w klasie 560 tonometrów, WOLFF 8038 Clear jest największym żurawiem z poziomym wysięgnikiem w ofercie Wolffkran. Żuraw ten posiada wysięgnik o długości 80 metrów i maksymalny udźwig wynoszący 20 ton. Jego zdolność udźwigu punktowego wynosi 3,8 tony przy promieniu 80 metrów, co robi wrażenie nawet w porównaniu z konkurencją. Opcjonalne przedłużenie wysięgnika do 85 metrów pozwala na udźwig 2,1 tony na jego końcu.
Innowacje w konstrukcji i montażu
Od wprowadzenia modelu WOLFF 6523 Clear, projektanci Wolffkran konsekwentnie optymalizują konstrukcję wysięgników. Opatentowany inteligentny projekt wysięgnika nowego żurawia WOLFF 8038 Clear obejmuje górny pas, który można montować za pomocą prostego złącza wtykowego, bez użycia młota. Przeprojektowana została również konstrukcja dolnego pasa, poprzez wprowadzenie lokalnych wzmocnień, co pozwoliło zmniejszyć koszty materiałów o około 10% oraz obniżyć masę montażową o 20%. Dzięki opcji dzielonego montażu wysięgnika standardowo zmniejszono masę i wymagania przestrzenne. Co istotne, najcięższy pojedynczy element waży zaledwie 15 ton, co ułatwia transport.
Łatwość montażu
WOLFF 8038 Clear jest wyposażony w magazyny śrub we wszystkich punktach, w których elementy żurawia muszą być instalowane nad głową. Zapewnia to fizyczną ulgę personelowi montażowemu. Dodatkowe wsparcie dla montażu i konserwacji zapewniają funkcje takie jak dodatkowe platformy do montażu wysięgnika dzielonego, składane barierki na wysięgniku przeciwwagi i opcjonalne żurawie pomocnicze do obsługi wciągarki i mechanizmu obrotu.
Wsparcie elektroniczne
Żuraw może być opcjonalnie wyposażony w drugi hamulec na wciągarce oraz system pozycjonowania WOLFF High-Speed Positioning System (HiSPS). Jest również przygotowany do przyszłego systemu kamer podwieszanych. Jako żuraw z dwoma linami, WOLFF 8038 Clear dostępny jest z wciągarką o mocy 75 kW lub 110 kW, co umożliwia prędkości podnoszenia 132 m/min lub 190 m/min. Na placach budowy, gdzie pełna moc nie jest wymagana, wydajność wciągarki można ograniczyć o 50%.
Elastyczność i transport
W celu optymalnego wykorzystania przestrzeni na placu budowy żuraw standardowo wyposażony jest w wieżę o wymiarze 2,3 metra, ale można go zamontować również na wieży 2,0 metry, co pozwala na jego instalację w szybach windowych. WOLFF 8038 Clear można przetransportować przy użyciu zaledwie sześciu ciężarówek.
Nietypowe zastosowania żurawi wieżowych - studium przypadku Manitowoc
Żurawie wieżowe, wykorzystywane zazwyczaj w budownictwie, znalazły nietypowe zastosowanie w projekcie przemysłowym w zakładzie handlu stalą w Vallese di Oppeano we Włoszech. Manitowoc dostarczył urządzenia, a specjalistyczny zespół Manitowoc Lift Solution opracował indywidualne rozwiązania techniczne i nadzorował montaż żurawi, których zadaniem jest wsparcie logistyki.
Żurawie Potain MD 1100 i MD 1600 do transportu stali

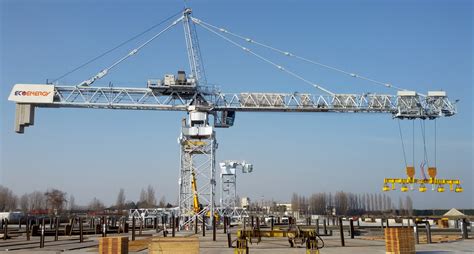

Dwa specjalnie przystosowane żurawie wieżowe Manitowoc: Potain MD 1100 i Potain MD 1600, wyposażone w poprzeczną belkę z magnesami (trawersę magnetyczną), wykorzystywane są do załadunku płyt stalowych, o ciężarze od 15 do 50 ton, na ciężarówki. Firma Ecoenergy jest odpowiedzialna za wewnętrzną i zewnętrzną logistykę w składzie stali, który jest własnością jednej z największych firm stalowych w Rosji.
Konfiguracja i specyfikacja
Ogromne żurawie zostały zmontowane na stosunkowo niskich wieżach, o wysokości 11 metrów. Obydwa żurawie zostały skonfigurowane z 31-metrowym wysięgnikiem pomocniczym i są zamontowane na podstawie o stałym kącie. Potain MD 1100 ma maksymalny udźwig 60 ton i może pracować w promieniu 14,3 metra, natomiast jego udźwig na końcu 31-metrowego wysięgnika wynosi 23 tony. Wykorzystywany jest do podnoszenia dużych płyt stalowych w zakresie od 15 do 20 ton. Maksymalny udźwig żurawia Potain MD 1600 wynosi 60 ton i pracuje w promieniu do 30 metrów. Jego obciążenie na końcu 31-metrowego wysięgnika wynosi 57,7 tony. Żuraw ten podnosi mniejsze, ale cięższe płyty stalowe o wadze 50 ton każda.
Innowacyjne rozwiązanie z trawersą magnetyczną
Nietypowe rozwiązanie polega na tym, że żurawie do podnoszenia nie wykorzystują haka. Zamiast tego każdy żuraw wyposażony jest w specjalną stalową trawersę magnetyczną, służącą do podnoszenia płyt stalowych. Żurawie te, MD 1100 i MD 1600, zostały starannie zaprojektowane i przetestowane w celu zapewnienia, że są w stanie obsłużyć ciężki harmonogram roboczy obejmujący 36 000 cykli rocznie i pracę przez sześć dni w tygodniu.
Konserwacja i nadzór techniczny
Aby zapewnić długotrwałą i bezpieczną eksploatację żurawia wieżowego, niezbędna jest jego regularna konserwacja. Obejmuje to zarówno przeglądy techniczne, jak i bieżącą naprawę usterek. Wszystkie żurawie podlegają dozorowi technicznemu.
Formy nadzoru technicznego
Jednak dla żurawi o udźwigu do 250 kg (z wyłączeniem żurawi służących do przemieszczania osób) ustalono formę dozoru uproszczonego. Oznacza to, że urządzenia te nie wymagają zgłoszenia do UDT i badań, ale należy zapewnić konserwację i obsługę przez osoby posiadające odpowiednie uprawnienia. Uprawnienia do obsługi nie są wymagane przy urządzeniach z napędem ręcznym.
Podstawa prawna dozoru technicznego:
- Rozporządzenie Rady Ministrów z dnia 7 grudnia 2012 r. w sprawie rodzajów urządzeń technicznych podlegających dozorowi technicznemu (Dz. U. 2012 nr 0 poz. 1468), wydane na podstawie art. 5 ust. 2 ustawy o dozorze technicznym.
- Rozporządzenie Ministra Przedsiębiorczości i Technologii z dnia 30 października 2018 r. w sprawie warunków technicznych dozoru technicznego w zakresie eksploatacji, napraw i modernizacji urządzeń transportu bliskiego (Dz.U. 2018 poz. 2176).
Częstotliwość przeglądów
Przeglądy techniczne żurawia wieżowego powinny być przeprowadzane zgodnie z zaleceniami producenta, regularnie co miesiąc. W zależności od intensywności pracy oraz warunków eksploatacji, przegląd może obejmować kontrolę stanu mechanizmów, układów hydraulicznych i elektrycznych, a także systemów bezpieczeństwa.
Najczęstsze problemy eksploatacyjne
Do najczęstszych problemów eksploatacyjnych żurawi wieżowych należą zużycie elementów mechanicznych, problemy z układem elektrycznym oraz awarie systemów sterowania. Regularna konserwacja i szybkie reagowanie na drobne usterki pozwala na unikanie poważniejszych problemów i zwiększa trwałość maszyny.
