Żuraw wieżowy to jeden z najbardziej charakterystycznych elementów nowoczesnych placów budowy. Jego imponująca konstrukcja i zdolność do podnoszenia ciężkich ładunków sprawiają, że jest niezastąpionym narzędziem w procesie budowlanym. W kontekście budowy, żurawie wieżowe pełnią kluczowe funkcje, takie jak transport materiałów budowlanych, montaż prefabrykatów czy prace wykończeniowe. Dzięki swojej konstrukcji, żuraw wieżowy może sięgać na wysokość nawet kilkuset metrów, co czyni go idealnym rozwiązaniem w przypadku budowy wysokich budynków, takich jak wieżowce czy centra handlowe.
Znaczenie żurawi wieżowych w nowoczesnym budownictwie jest nie do przecenienia. Dzięki nim prace budowlane stają się bardziej efektywne i zorganizowane. W porównaniu do tradycyjnych metod transportu materiałów, żuraw wieżowy pozwala na znaczne skrócenie czasu potrzebnego na realizację projektu. Warto również zwrócić uwagę na innowacje technologiczne, które wpłynęły na rozwój budowy żurawia wieżowego. Nowoczesne modele wyposażone są w systemy automatyzacji, które zwiększają precyzję operacji oraz bezpieczeństwo pracy.
Podsumowując, budowa żurawia wieżowego to proces wymagający zarówno wiedzy technicznej, jak i umiejętności praktycznych. Jego znaczenie w budownictwie jest ogromne, a rosnące zapotrzebowanie na wysokie budynki sprawia, że żurawie wieżowe będą odgrywać kluczową rolę w przyszłości urbanizacji i rozwoju infrastruktury.
Etapy budowy żurawia wieżowego
Montaż żurawia wieżowego przypomina nieco składanie gigantycznych klocków - z tą różnicą, że każdy ruch musi być precyzyjnie zaplanowany i wykonany przez zespół doświadczonych specjalistów. Cały proces można podzielić na kilka kluczowych etapów:
Planowanie i przygotowanie fundamentu
To absolutna podstawa. Zanim na plac budowy wjedzie pierwszy transport, inżynierowie dokładnie analizują teren. Muszą wybrać idealną lokalizację, która zapewni stabilność i optymalny zasięg pracy maszyny. Następnie przygotowywany jest solidny fundament betonowy z wbudowanymi kotwami lub, w przypadku mniejszych jednostek, podstawa krzyżowa dociążana betonowymi balastami.
Transport i montaż wieży

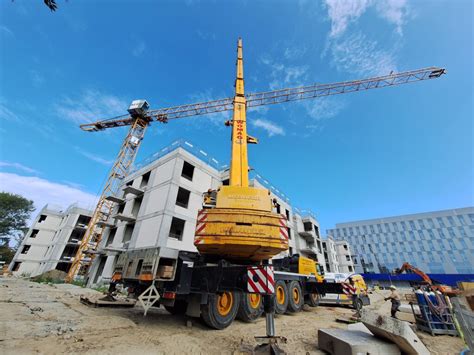

Gdy fundament jest gotowy, na plac budowy przyjeżdżają transporty z poszczególnymi elementami żurawia. Pierwszym krokiem jest złożenie podstawy wieży. Następnie, przy użyciu dźwigu pomocniczego (tzw. żurawia samojezdnego), kolejne segmenty wieży są łączone ze sobą i wznoszone w górę, tworząc charakterystyczny, kratownicowy trzon.
Instalacja obrotnicy i wysięgnika
Na szczycie gotowej wieży montuje się obrotnicę - serce żurawia, które pozwala mu obracać się wokół własnej osi. Do niej mocowany jest wysięgnik (ramię robocze) oraz krótszy wysięgnik przeciwwagi, na którym zawieszone zostaną betonowe bloki balastowe.
Montaż kabiny i systemów sterowania
Na odpowiedniej wysokości instalowana jest kabina operatora - centrum dowodzenia z doskonałym widokiem na cały plac budowy. Równocześnie podłączane są wszystkie systemy elektryczne, napędowe i kontrolne, które wprawią maszynę w ruch.
Testy i odbiór techniczny
Złożony żuraw to jeszcze nie wszystko. Przed dopuszczeniem do pracy musi on przejść rygorystyczne testy obciążeniowe i funkcjonalne pod nadzorem Urzędu Dozoru Technicznego (UDT). Dopiero po uzyskaniu certyfikacji gigant może bezpiecznie rozpocząć pracę.

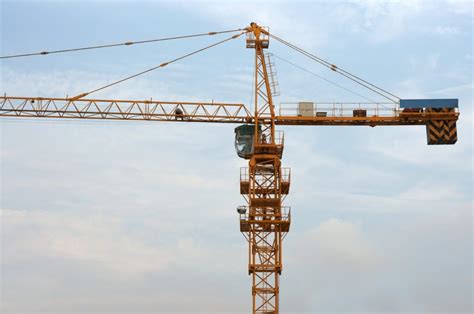

Kluczowe elementy konstrukcyjne żurawia wieżowego
Każdy żuraw wieżowy to majstersztyk inżynierii, w którym każdy element odgrywa ściśle określoną rolę. Poznajmy najważniejsze z nich:
- Wieża: To pionowy kręgosłup żurawia, zbudowany z modułowych, stalowych segmentów. Jej wysokość decyduje o zasięgu pracy maszyny.
- Wysięgnik: Poziome ramię, po którym porusza się wózek z hakiem. To właśnie ono odpowiada za transport ładunków w poziomie.
- Obrotnica: Zaawansowany mechanizm łożyskowy umieszczony na szczycie wieży, który umożliwia obrót wysięgnika o 360 stopni.
- Przeciwwaga: Zespół ciężkich, betonowych bloków umieszczonych na krótszym ramieniu. Ich zadaniem jest równoważenie ciężaru podnoszonego ładunku i zapewnienie stabilności całej konstrukcji.
- Kabina operatora: Przeszklone stanowisko pracy wyposażone w fotele, joysticki i systemy monitorujące, które pozwalają na precyzyjne sterowanie maszyną.
- Mechanizmy napędowe: Zespół silników elektrycznych i przekładni, które odpowiadają za podnoszenie (wciągarka), obrót oraz przesuwanie wózka po wysięgniku.
Typy żurawi wieżowych i ich wpływ na budowę
Choć na pierwszy rzut oka mogą wyglądać podobnie, żurawie wieżowe dzielą się na dwa główne typy, których wybór zależy od specyfiki projektu:
- Żurawie górnoobrotowe: To najczęściej spotykane giganty. Ich mechanizm obrotu znajduje się na szczycie wieży, co pozwala na osiąganie bardzo dużych wysokości. Są idealne przy budowie wieżowców i rozległych kompleksów. Ich montaż jest jednak bardziej skomplikowany.
- Żurawie dolnoobrotowe: W tych modelach mechanizm obrotu znajduje się u podstawy wieży, a cała konstrukcja (wieża i wysięgnik) obraca się razem. Są niższe, ale znacznie szybsze w montażu i demontażu, co czyni je doskonałym wyborem na mniejszych budowach lub przy projektach o krótszym czasie realizacji.
Bezpieczeństwo i stabilność - fundamenty udanej budowy
Widok potężnego żurawia może budzić respekt, a nawet obawy. Jednak za jego pracą stoją rygorystyczne procedury i zaawansowane systemy, które mają zapewnić maksymalne bezpieczeństwo. Stabilność gwarantuje nie tylko solidny fundament, ale także precyzyjnie obliczony balast przeciwwagi. Każdy żuraw jest wyposażony w szereg zabezpieczeń, takich jak:
- Wyłączniki przeciążeniowe: Automatycznie blokują mechanizm podnoszenia, gdy ciężar ładunku przekracza dopuszczalną normę.
- Ograniczniki krańcowe: Zapobiegają wychyleniu wózka poza bezpieczny obszar na wysięgniku.
- Anemometr: Czujnik wiatru, który informuje operatora o zbyt silnych podmuchach, nakazując przerwanie pracy.
Kluczową rolę odgrywa również człowiek - każdy operator musi posiadać odpowiednie uprawnienia i przechodzić regularne szkolenia, a stan techniczny maszyny jest cyklicznie kontrolowany przez wyspecjalizowane serwisy.
Mechanika działania żurawia wieżowego
Magia działania żurawia sprowadza się do trzech podstawowych ruchów, realizowanych przez potężne silniki elektryczne:
- Podnoszenie (ruch pionowy): Za pomocą stalowej liny nawijanej na bęben wciągarki hak z ładunkiem jest podnoszony lub opuszczany.
- Wodzenie (ruch promieniowy): Wózek jezdny przesuwa się w przód i w tył po wysięgniku, zmieniając odległość haka od wieży.
- Obrót (ruch poziomy): Dzięki mechanizmowi obrotnicy cała górna część żurawia obraca się wokół osi wieży, niczym gigantyczna wskazówka zegara, dostarczając materiały w dowolne miejsce w swoim zasięgu.
How Quick Return Mechanism Work! |Best 3D Animation| Crank & Slotted lever or Whitworth Mechanism|
Podsumowanie - żuraw wieżowy w pigułce
Budowa żurawia wieżowego to skomplikowany, wieloetapowy proces, który jest fascynującym połączeniem siły, precyzji i zaawansowanej myśli inżynieryjnej. Od solidnego fundamentu, przez modułową wieżę, aż po zaawansowane systemy sterowania - każdy element jest kluczowy dla sprawnego i bezpiecznego funkcjonowania tej niezwykłej maszyny. Teraz, patrząc na te stalowe giganty na horyzoncie, będziesz wiedział, jak wiele pracy i wiedzy kryje się za ich powstaniem. To nie tylko symbol postępu, ale przede wszystkim dowód na to, jak wielkie rzeczy można zbudować, gdy połączy się ludzką pomysłowość z prawami fizyki.
Najczęściej zadawane pytania (FAQ)
Jak długo trwa montaż żurawia wieżowego?
Czas montażu zależy od wielkości i typu żurawia oraz warunków na placu budowy. Standardowo proces ten trwa od 1 do 3 dni.
Czy żuraw wieżowy można przestawić w inne miejsce?
Tak, żurawie wieżowe są konstrukcjami modułowymi i po demontażu mogą być przewiezione oraz ponownie zmontowane w nowej lokalizacji.
Jakie uprawnienia musi mieć operator żurawia wieżowego?
Operator musi posiadać specjalne uprawnienia wydane przez Urząd Dozoru Technicznego oraz regularnie przechodzić szkolenia z zakresu bezpieczeństwa.
Co decyduje o wysokości żurawia wieżowego?
Wysokość żurawia zależy od liczby segmentów wieży oraz rodzaju zastosowanego fundamentu. Wysokość można zwiększać w trakcie budowy poprzez tzw. dobudowywanie kolejnych segmentów wieży.
