Montaż żurawia wieżowego to operacja wymagająca koordynacji, precyzji i ścisłego przestrzegania procedur. Sukces montażu zaczyna się na długo przed pojawieniem się pierwszego elementu na budowie, a prawidłowo przeprowadzony proces stanowi fundament sukcesu całej inwestycji.
Planowanie logistyki transportu
Transport żurawia wieżowego wymaga perfekcyjnego planowania. Kluczowe kroki w tym zakresie obejmują:
- Wybór i weryfikacja trasy: Analiza drogi dojazdowej pod kątem nośności, szerokości, wysokości wiaduktów i ostrości zakrętów. Każdy element żurawia, od sekcji wieży po wysięgnik, posiada określone gabaryty.
- Organizacja transportu ponadgabarytowego: Zapewnienie odpowiednich naczep, uzyskanie niezbędnych zezwoleń oraz, w razie potrzeby, zapewnienie pilotażu.
- Harmonogram dostaw: Elementy powinny docierać na plac budowy w kolejności zgodnej z planem montażu, co pozwala uniknąć chaosu i przestojów.
- Dokumentacja: Zapewnienie kompletu dokumentacji technicznej, w tym instrukcji montażu oraz Dokumentacji Techniczno-Ruchowej (DTR).
Przygotowanie placu budowy i fundamentów
Stabilność żurawia jest uzależniona od jakości przygotowanego podłoża. Do najważniejszych wymagań technicznych należą:
- Badania geotechniczne: Analiza nośności gruntu, która decyduje o rodzaju fundamentu.
- Projekt posadowienia: Indywidualny projekt uwzględniający specyfikację maszyny, wysokość podnoszenia oraz warunki gruntowe (płyta fundamentowa lub stopy z kotwami traconymi).
- Przygotowanie terenu: Teren musi być wyrównany, utwardzony i odwodniony. Należy zapewnić przyłącze elektryczne o odpowiedniej mocy.
- Nadzór geodezyjny: Geodeta wytycza lokalizację fundamentu oraz osie żurawia, a po montażu weryfikuje pionowość wieży.
Etapy montażu krok po kroku
Proces montażu, w którym kluczową rolę odgrywa dźwig pomocniczy (samojezdny), przebiega według następującego schematu:
- Montaż podstawy: Na przygotowanym fundamencie ustawiana jest podstawa krzyżowa lub kotwa fundamentowa.
- Budowa wieży: Montaż pierwszego segmentu, a następnie kolejnych sekcji wieży aż do osiągnięcia docelowej wysokości.
- Instalacja obrotnicy i kabiny: Montaż mechanizmu obrotu oraz kabiny operatora na szczycie wieży.

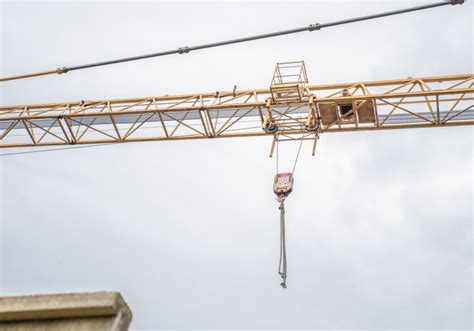

- Montaż wysięgnika i przeciwwysięgnika: Elementy te są scalane na ziemi, a następnie podnoszone w całości przez dźwig pomocniczy.
- Instalacja balastu: Umieszczenie betonowych bloków przeciwwagi na przeciwwysięgniku zgodnie z dokumentacją.
- Podłączenie systemów: Instalacja elektryki, hydrauliki, liny nośnej oraz haków.
Jak żurawie wieżowe budują się same
Bezpieczeństwo i kontrola jakości
Bezpieczeństwo jest fundamentem operacji montażowej. Skuteczna kontrola jakości minimalizuje ryzyko awarii:
- Komunikacja: Stała łączność między zespołem montażowym a operatorem dźwigu pomocniczego.
- Warunki pogodowe: Silny wiatr jest bezwzględnym przeciwwskazaniem do prowadzenia prac na wysokości.
- Odbiór techniczny: Po montażu żuraw musi przejść odbiór przez uprawnionego konserwatora oraz badanie techniczne inspektora Urzędu Dozoru Technicznego (UDT).
| Błąd | Skutek | Rozwiązanie |
|---|---|---|
| Niewłaściwe podłoże | Nierównomierne osiadanie | Badania geotechniczne |
| Ignorowanie pogody | Ryzyko katastrofy | Monitoring prognoz |
| Zła kolejność dostaw | Chaos organizacyjny | Szczegółowy harmonogram |
Wymagania prawne i kwalifikacje
Montaż musi być zgłoszony do UDT, a wszystkie prace prowadzone zgodnie z normą PN-EN 14439. Osoby montujące muszą posiadać aktualne zaświadczenia kwalifikacyjne UDT, przeszkolenie BHP oraz badania do pracy na wysokości. Odpowiedzialność za zgodność z przepisami ponosi kierownik montażu oraz uprawniony konserwator.
