Żuraw wieżowy to nieodłączny element krajobrazu budów, stanowiący kluczowe narzędzie w procesie wznoszenia nowych konstrukcji. Te ogromne i złożone konstrukcje odmieniły budownictwo i urbanistykę, umożliwiając podnoszenie ciężkich ładunków na znaczne wysokości i odległości. Żurawie wieżowe, potocznie nazywane dźwigami, zaliczane są do największych maszyn roboczych, zdolnych do udźwignięcia materiałów o wadze nawet kilkudziesięciu ton. Są one powszechnym elementem każdego większego placu budowy, wykorzystywanym do podnoszenia stali, betonu, dużych narzędzi oraz szerokiej gamy innych materiałów budowlanych. Żuraw wieżowy zbudowany jest z myślą o stabilnej, bezpiecznej i efektywnej pracy na placu budowy.
Jak dokładnie są zbudowane i jakie technologie zapewniają ich bezpieczną i efektywną pracę?
Budowa Żurawia Wieżowego: Kluczowe Elementy
Budowa żurawia wieżowego na pozór nie wydaje się skomplikowana, jednak jego konstrukcja opiera się na nowoczesnych technologiach i specjalistycznych elementach. Główne elementy żurawia wieżowego to podstawa, wieża, mechanizm obrotowy, wysięgnik oraz kabina sterująca. Wszystkie te elementy współpracują ze sobą, aby żuraw wieżowy mógł efektywnie i bezpiecznie wykonywać swoje zadania.
Podstawa i balast
W centrum konstrukcji żurawia wieżowego znajduje się podstawa, element od którego zaczyna się cała budowa żurawia stacjonarnego. Podstawa żurawia wieżowego odpowiada za jego stabilność i może mieć formę ramy krzyżowej z balastem lub kotwy fundamentowej. Dociążenie stanowią bloki betonowe, których ilość i wagę dobiera się zależnie od konfiguracji żurawia. Wybór odpowiedniego typu podstawy musi uwzględniać rodzaj żurawia, przewidywany udźwig oraz warunki gruntowe. Niedopasowanie podstawy do wymagań technicznych może skutkować nieprawidłową pracą żurawia lub zagrożeniem dla bezpieczeństwa na budowie.
Wieża (Maszt)
Wieża, nazywana również masztem, stanowi pionową, kratownicową konstrukcję, która zapewnia żurawiowi wysokość roboczą oraz pełni funkcję nośną. Na wieży osadzone są wysięgnik, kabina operatora i inne kluczowe elementy konstrukcji żurawia. Maszt ma zwykle formę wielosegmentowej kolumny, której wysokość reguluje się w zależności od potrzeb konkretnej budowy. Segmentowa konstrukcja ułatwia montaż, demontaż i transport. Jej kratownicowa forma gwarantuje dużą sztywność przy stosunkowo niskiej masie własnej. Wieża żurawia może być dodatkowo wzmacniana odciągami, które stabilizują konstrukcję przy silnych wiatrach lub dużych obciążeniach.
Mechanizm obrotu
Mechanizm obrotu to jeden z podstawowych elementów budowy żurawia wieżowego, który umożliwia przemieszczanie ładunku w różnych kierunkach bez konieczności przesuwania całej konstrukcji. W żurawiach górnoobrotowych mechanizm ten umieszczony jest na szczycie wieży i obraca jedynie wysięgnik oraz przeciwwysięgnik. Mechanizm obrotu zazwyczaj składa się z silnika, reduktora oraz kolumny obrotu. Jego działanie umożliwia precyzyjne manewrowanie ładunkami nawet w trudnych warunkach przestrzennych. Stosuje się go nie tylko w żurawiach wieżowych, ale także w konstrukcjach samojezdnych i gąsienicowych.

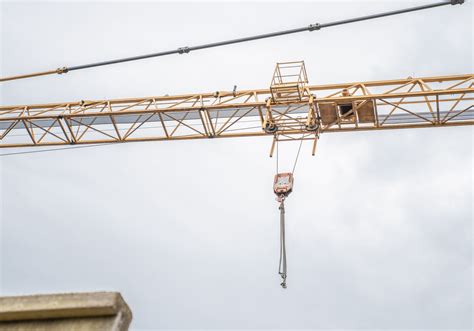

Wysięgnik
Najbardziej charakterystycznym elementem budowy żurawia wieżowego jest wysięgnik, inaczej „ramię robocze”. Jest to poziome ramię, które odpowiada za podnoszenie i przemieszczanie ładunków na odległość. Wysięgnik montowany jest na szczycie wieży, a jego długość można modyfikować, w zależności od typu żurawia, dopasowując do specyfiki placu budowy. Długość wysięgnika jest dobierana zgodnie z zapotrzebowaniem budowy i zwykle wynosi między 30 a 60 metrów. Na wysięgniku znajduje się również kabina operatora.

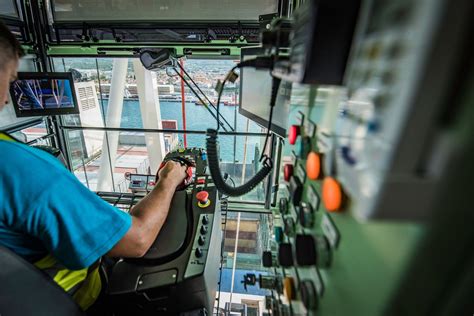

Kabina operatora
U styku wieży i wysięgnika umieszczona jest kabina operatora, która stanowi centrum dowodzenia, z którego steruje się wszystkimi funkcjami urządzenia. Z kabiny operator steruje całym urządzeniem.
Wciągarka, liny i bloczki
Wciągarka odpowiada za pionowy transport ładunków, a w zależności od konstrukcji może również umożliwiać ich przemieszczenie w poziomie. Występują różne rodzaje wciągarek, w tym linowe i łańcuchowe, z napędem elektrycznym, hydraulicznym lub ręcznym. Wciągarki znacząco różnią się od klasycznych wciągników, które działają wyłącznie w pionie. Wciągarki to bardziej zaawansowane mechanizmy, które umożliwiają również naciąganie lin oraz przesuwanie ładunku w poziomie, co rozszerza możliwości operacyjne żurawia. Znajdują zastosowanie nie tylko w żurawiach wieżowych, ale również w żurawiach samochodowych i gąsienicowych. Inne ważne elementy to liny i bloczki, które umożliwiają podnoszenie i opuszczanie ładunków.
Podział Żurawi Wieżowych
Żurawie wieżowe można podzielić ze względu na kilka kluczowych kryteriów:
- Typ podstawy:
- Stacjonarne: przymocowane do betonowej płyty lub kotwy fundamentowej.
- Przejezdne: na podwoziu szynowym lub gąsienicowym.
- Typ wysięgnika:
- Wspornikowe (stałe, poziome, z wodzakiem/cięgnikiem poruszającym się po nim).
- Wychylne (z cięgnikiem zainstalowanym na jego końcu). Zaletą wysięgu wychylnego jest możliwość złożenia go w trakcie przenoszenia ładunku na czas omijania przeszkody.
- Umiejscowienie mechanizmu obrotowego:
- Dolnoobrotowe: mechanizm obrotu znajduje się w podstawie, obracając całą konstrukcję.
- Górnoobrotowe: mechanizm obrotu umieszczony jest na szczycie wieży, obracając jedynie wysięgnik oraz przeciwwysięgnik.
- Typ montażu:
- Montowane w częściach (tradycyjne).
- Szybkomontujące (dolnoobrotowe, których konstrukcja umożliwia przygotowanie do pracy w krótkim czasie bez użycia dodatkowych urządzeń).
Montaż Żurawia Wieżowego
Żurawie wieżowe na każde miejsce pracy muszą być dostarczane w kawałkach i następnie montowane. Żuraw na budowę przewożony jest w elementach na ciężarówkach, a montaż na budowie często odbywa się przy pomocy żurawia samojezdnego.
Transport i składanie
Na uprzednio przygotowanym podłożu rozkładana jest podstawa żurawia. Do podstawy mocowana jest wieża, składająca się z wielu pojedynczych elementów łączonych razem aż do osiągnięcia żądanej wysokości. Jednocześnie umieszczany jest balast centralny. Po pełnym zabalastowaniu żurawia, na wieżę nakłada się obrotnicę oraz przeciwwysięg. Na ziemi scalany jest wysięgnik, po czym w całości jest podnoszony do góry i montowany do obrotnicy.
Żurawie szybkomontujące
Żuraw szybkomontujący to dźwignica składająca się z pionowego masztu montowanego na przejezdnym lub stacjonarnym podwoziu i wysięgnika poziomego lub nachylonego pod kątem do poziomu. Podnosi on ładunki na haku opuszczanym na linie z wysięgnika. W żurawiach szybkomontujących wysięg rozkłada się podobnie jak wieża, również hydraulicznie, co umożliwia przygotowanie do pracy w krótkim czasie bez użycia dodatkowych urządzeń.
Jak żuraw wieżowy montuje się sam
Zasady Działania i Mechanizmy
Serce żurawia wieżowego to jego mechanizm - skomplikowany układ silników, przekładni, lin i bloczków, który umożliwia precyzyjne podnoszenie i opuszczanie ładunków. Zaawansowane systemy elektroniczne monitorują i kontrolują pracę maszyny, gwarantując optymalne bezpieczeństwo. Żuraw podnosi ładunki na haku opuszczanym na linie z wysięgnika. Największy obecnie produkowany żuraw, KRØLL K10000, ma długość wysięgnika wynoszącą 100 m, udźwig maksymalny do 240 Mg do wysięgu 44 m oraz 120 Mg przy 82 m.
Bezpieczeństwo Eksploatacji Żurawi Wieżowych
Bezpieczeństwo żurawia wieżowego jest priorytetem. Nowoczesne konstrukcje są wyposażone w zaawansowane systemy zabezpieczeń, obejmujące zarówno fizyczną budowę maszyny, jak i systemy monitorujące jej działanie, aby operator miał pewność, że prace są prowadzone w bezpiecznych warunkach.
Zaawansowane systemy zabezpieczeń
Do podstawowych systemów bezpieczeństwa można wymienić wbudowaną wagę podwieszanego ładunku, dzięki której nie dochodzi do przeciążenia żurawia, czy stację pogodową do monitorowania siły wiatru. Nowoczesne żurawie są naszpikowane elektroniką, co umożliwia zdalne monitorowanie ich stanu i działania w czasie rzeczywistym. Operator jest na bieżąco informowany o wszelkich nieprawidłowościach z poziomu kabiny, co pozwala na szybką reakcję w przypadku usterek.
Procedury i regulacje
Aby zapewnić bezpieczeństwo sobie i innym, należy przestrzegać zasad związanych z użytkowaniem żurawi wieżowych, przede wszystkim stosować się do przepisów bezpieczeństwa i higieny pracy. Żurawie wieżowe muszą być zabezpieczane przed silnym wiatrem, który mógłby uszkodzić ich konstrukcję. Wszystkie usterki i uszkodzenia powinny być od razu zgłaszane, aby nie dopuścić do zagrożenia zdrowia i życia operatora żurawia i osób znajdujących się w pobliżu maszyny. Więcej informacji można znaleźć w rozporządzeniu w sprawie bezpieczeństwa i higieny pracy przy obsłudze żurawi wieżowych i szybkomontujących.
Dozór Techniczny (UDT)
Wszystkie żurawie podlegają dozorowi technicznemu. Jednak dla żurawi o udźwigu do 250 kg (z wyłączeniem żurawi służących do przemieszczania osób) ustalono formę dozoru uproszczonego. Urządzenia te nie wymagają zgłoszenia do Urzędu Dozoru Technicznego (UDT) i badań, ale należy zapewnić ich konserwację i obsługę przez osoby posiadające odpowiednie uprawnienia. Uprawnienia do obsługi nie są wymagane przy urządzeniach z napędem ręcznym.
Podstawą prawną dla dozoru technicznego są:
- Rozporządzenie Rady Ministrów z dnia 7 grudnia 2012 r. w sprawie rodzajów urządzeń technicznych podlegających dozorowi technicznemu (Dz. U. 2012 nr 0 poz. 1468), wydane na podstawie art. 5 ust. 2 ustawy o dozorze technicznym.
- Rozporządzenie Ministra Przedsiębiorczości i Technologii z dnia 30 października 2018 r. w sprawie warunków technicznych dozoru technicznego w zakresie eksploatacji, napraw i modernizacji urządzeń transportu bliskiego (Dz.U. 2018 poz. 2176).
Zalety Żurawi Wieżowych
Korzystanie z żurawi wieżowych przynosi wiele korzyści, co czyni je niezastąpionymi w nowoczesnym budownictwie. Do ich głównych zalet należą:
- Możliwość osiągnięcia bardzo dużej wysokości podnoszenia ładunków.
- Zdolność do unoszenia kilkutonowych ładunków.
- Nieskomplikowana obsługa jak na sprzęt budowlany.
- Możliwość pracy w trudnym terenie.
- Duża wydajność pracy.
- Wysoka precyzja działania.
- Wielofunkcyjność.
- Usprawnienie wykonywania działań budowlanych.
Wymagania dla Operatora Żurawia Wieżowego
Aby zostać operatorem żurawia wieżowego, należy spełnić kilka kluczowych wymagań. Przede wszystkim operator musi mieć ukończone 18 lat i posiadać wykształcenie minimum podstawowe. Niezbędne są również uprawnienia do pracy na wysokościach oraz oczywiście uprawnienia do obsługi żurawi wieżowych, które są wymagane do prawidłowej i bezpiecznej eksploatacji tych maszyn.
