Żuraw Wieżowy: Budowa, Działanie, Zastosowanie i Wymagania

Współczesne budownictwo wielkokubaturowe nie mogłoby istnieć bez żurawi wieżowych. Te precyzyjne, potężne urządzenia stały się nieodzownym elementem każdej inwestycji, w której konieczne jest przenoszenie ciężkich ładunków na znaczne wysokości i odległości. Choć konstrukcyjnie żuraw wieżowy może wydawać się prosty, jego praca opiera się na zaawansowanej mechanice, przemyślanej logistyce i nowoczesnych systemach bezpieczeństwa. Żurawie wieżowe to szczególny typ urządzeń dźwignicowych, które są przystosowane do prac związanych z transportem wyjątkowo dużych i ciężkich ładunków zarówno w pionie, jak i poziomie.

Czym jest żuraw wieżowy?

Żurawiem wieżowym nazywamy dźwignicę, zaliczaną do największych maszyn roboczych, potocznie zwaną dźwigiem budowlanym. Jego zadaniem jest podnoszenie ładunków za pomocą haka umieszczonego na linie, która zainstalowana jest na wysięgniku. Żurawie te pozwalają na ich zastosowanie na placach budów, zwłaszcza podczas różnego rodzaju prac transportowych. Korzystanie z nich umożliwia sprawny i bezpieczny transport wszelakich ładunków oraz wykonywanie prac na znacznej wysokości.

Budowa żurawia wieżowego - kluczowe elementy

Każdy żuraw wieżowy opiera się na kilku głównych podzespołach konstrukcyjnych. Na miejsce pracy żurawie wieżowe muszą być dostarczane w kawałkach, a następnie montowane.

Podstawa i maszt

• Podstawa - zazwyczaj betonowa, przymocowana do betonowej płyty lub zakotwiona w fundamencie, zapewnia stabilność całej konstrukcji. Może to być podstawa krzyżowa lub kotwa fundamentowa.
• Maszt (wieża) - to pionowa, kratownicowa wieża, na której opiera się cały żuraw. Składa się z licznych elementów (sekcji), które są łączone razem w celu uzyskania żądanej wysokości operacyjnej. Wysokość operacyjną uzyskuje się poprzez dodawanie kolejnych segmentów lub system wspinania (tzw. klatki wspinającej), który pozwala żurawiowi rosnąć razem z budynkiem.

Obrotnica i wysięgnik

• Obrotnica - montowana na szczycie masztu lub w dolnej części, umożliwia rotację ramienia wokół osi pionowej. Zbudowana jest z silnika oraz przekładni pierścieniowej, dzięki której żuraw może się obracać o 360°.
• Wysięgnik (ramię robocze) - przymocowany do obrotnicy, decyduje o zasięgu żurawia. Może być:
  • Poziomy (wodzakowy) - z wózkiem transportowym (wodzakiem), który porusza się po długości ramienia i zmienia zasięg podnoszenia.
  • Wychylny (ukośny) - podnoszony pod kątem, co ułatwia pracę w gęstej zabudowie miejskiej. W tym przypadku zasięg zmienia się poprzez zmianę kąta ramienia.

Przeciwwaga

Do obrotnicy przymocowany jest krótszy przeciwwysięgnik, na którym umieszczona jest przeciwwaga. Są to betonowe bloki, których masa musi precyzyjnie kompensować siły działające na wysięgniku z podnoszonym ładunkiem. Ich niedobór lub zły montaż może prowadzić do krytycznych przechyłów lub utraty stateczności, dlatego zawsze dobierane są zgodnie z tabelą obciążeń producenta.

Kabina operatora

Kabina operatora, w której znajdują się pulpity sterownicze, joysticki i cyfrowe wskaźniki, jest zazwyczaj klimatyzowana i umieszczona na szczycie masztu lub przy wysięgniku.

Mechanizmy działania i sterowanie

Żurawie wieżowe wyposażone są w napędy elektryczne, spośród których każdy odpowiada za inny ruch dźwignicy. Każdy z mechanizmów posiada oddzielny napęd - zazwyczaj silnik elektryczny z przekładnią i hamulcem bezpieczeństwa.

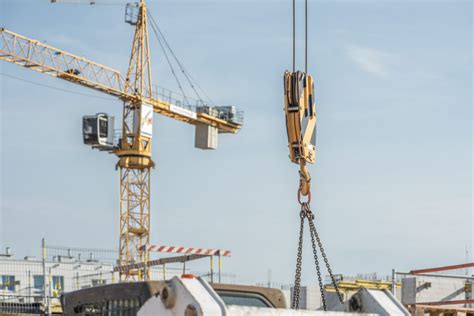

• Podnoszenie i opuszczanie ładunku - odbywa się za pomocą stalowej liny nawlekanej na bęben wciągarki, która znajduje się zazwyczaj w części przeciwwagi. Silnik elektryczny napędza ten bęben, a przez układ bloczków i kół linowych energia przekładana jest na hak roboczy.

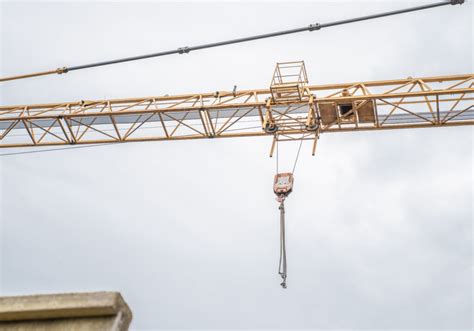

• Ruch wysięgnika lub wodzaka - w żurawiach z poziomym wysięgnikiem wózek (wodzak) porusza się po długości ramienia, zmieniając zasięg podnoszenia. W modelach z wysięgnikiem wychylnym efekt ten uzyskuje się poprzez zmianę kąta ramienia.
• Obrót - cała górna część żurawia może się obracać o 360° dzięki mechanizmowi obrotowemu sterowanemu przez operatora, co zapewnia wszechstronny dostęp do całego obszaru roboczego.

W nowoczesnych jednostkach operatorzy wspomagani są przez sensory, systemy kontroli obciążenia, czujniki wiatru oraz ograniczniki stref pracy. Wykorzystanie wszystkich napędów maszyny w odpowiedniej konfiguracji pozwala we właściwy sposób transportować ładunki na placu budowy. Żurawie wieżowe wymagają dostępu do stabilnego źródła energii elektrycznej. Dlatego na budowie, na której wykorzystywany jest żuraw, konieczny jest niezawodny system zasilania, wyposażony także w awaryjne źródło energii, aby uniknąć opóźnień w realizacji inwestycji.

Klasyfikacja i rodzaje żurawi wieżowych

Żurawie wieżowe można klasyfikować na kilka sposobów, zależnie od ich konstrukcji i sposobu działania.

Ze względu na umiejscowienie mechanizmu obrotowego

• Górnoobrotowe - mechanizm obrotowy jest umieszczony na górze, obraca się wyłącznie konstrukcja wysięgnika, a kolumna wieży pozostaje nieruchoma.
• Dolnoobrotowe - mechanizm obrotowy został umieszczony w dolnej części żurawia; w tym modelu obraca się nie tylko wysięgnik, ale też cała kolumna żurawia budowlanego.

Ze względu na typ wysięgnika

• Wodzakowe (poziome) - z wózkiem/wodzakiem poruszającym się po długości wysięgnika. Dzielą się na:
  • Odciągowe
  • Bezodciągowe
• Wychylne - wysięgnik podnoszony pod kątem, co ułatwia pracę w ciasnych przestrzeniach miejskich.

Ze względu na typ podstawy i rozmieszczenia

• Stacjonarne - osadzone na stałe, zakotwiczone do fundamentu. Mogą być również montowane na podwoziu lub w szybie windy.
• Przejezdne - osadzone na specjalnym podwoziu, umożliwiającym przemieszczanie się. Mogą to być żurawie:
  • Szynowe
  • Gąsienicowe - charakteryzują się dużą zwrotnością i precyzją, stosowane m.in. w budownictwie tuneli i energetyce.
  • Kołowe (rzadziej spotykane w kontekście klasycznych żurawi wieżowych, częściej w mobilnych)

Ze względu na sposób montażu

• Montowane w zespołach - wymagają użycia żurawia pomocniczego do złożenia.
• Szybkomontujące (samomontujące) - mobilne jednostki, które rozstawiają się samodzielnie w ciągu kilku godzin, bez użycia dodatkowego dźwigu. Mogą być przewożone między placami budowy.

Mobilne żurawie wieżowe - specyfika

Mobilne żurawie wieżowe, zwane również żurawiami samojezdnymi, to kategoria, która charakteryzuje się dużą elastycznością. Ich cała konstrukcja znajduje się na podwoziu samochodu ciężarowego, co pozwala na zastosowanie ich w miejscach, gdzie klasyczny żuraw nie mógłby być osadzony. Kabina kierowcy często jest jednocześnie kabiną operatora, jednak zdarza się, że operatorzy obsługują ten typ żurawia z ziemi. Posiadają składaną wieżę, której nie trzeba montować oddzielnie - wystarczy naciśnięcie guzika, aby żuraw sam się rozłożył. Są idealne dla inwestycji krótkoterminowych, sprawdzają się przy budowie domów jednorodzinnych czy małych obiektów usługowych, a także do przenoszenia ładunków do 5 ton i w zasięgu do 60 metrów, co znacząco obniża koszty i czas przygotowania placu budowy.

Podstawowe parametry pracy żurawia

Najważniejsze parametry definiujące przydatność żurawi na placach budowy to:

• Udźwig nominalny - maksymalna masa ładunku, która może zostać podniesiona przez dźwig z zachowaniem wymogów wytrzymałościowych, bezpieczeństwa pracy i stateczności. Jest to parametr zmienny - im wysięgnik jest bardziej oddalony od osi obrotu żurawia, tym udźwig jest mniejszy.
• Wysięg - maksymalna odległość od osi obrotu żurawia, na którą może zostać wysunięty hak. Długość wysięgnika powinna być dobierana odpowiednio do wielkości budowanego obiektu.
• Wysokość użyteczna podnoszenia - maksymalna wysokość, na jaką dźwig może unieść ładunek zamocowany do haka, mierzona pionowo od poziomu podłoża do osi haka w jego najwyższym położeniu. Wartość ta zależy od ilości zamontowanych członów wieży.
• Moment roboczy - iloczyn udźwigu i wysięgu. Jest to wartość stała dla danej konstrukcji wieżowej, co oznacza, że udźwig jest odwrotnie proporcjonalny do odległości wysięgu haka od osi konstrukcji.
• Moment wywrotu żurawia - wartość liczona względem hipotetycznej krawędzi wywrotu, będąca składową momentów ustalających i wywracających żurawia.
• Pole powierzchni działania - jest zależne od długości wysięgu i porusza się w kształcie koła.

Dla przykładu, największy obecnie produkowany żuraw, KRØLL K10000, ma długość wysięgnika 100 m. Jego udźwig maksymalny to 240 000 kg (240 Mg) do wysięgu 44 m oraz 120 000 kg (120 Mg) przy 82 m. Maksymalna wysokość haka w tym modelu wynosi 86 m.

Proces montażu żurawia wieżowego

Montaż żurawi wieżowych jest odpowiedzialnym i wymagającym zadaniem, które wymaga odpowiedniego zaplanowania pracy i precyzji. Maszyny te, ze względu na swoje duże rozmiary, składane są dopiero w miejscu ich pracy.

1. Rozmieszczenie i stabilizacja podstawy: Proces zaczyna się od rozmieszczenia podstawy dźwigu na gruncie. Musi być ona zakotwiona w odpowiednim, zwartym i nośnym gruncie, a następnie poprawnie ustabilizowana i wypoziomowana. W przypadku kotwy fundamentowej, musi zostać ona zalana w cementowym fundamencie.
2. Montaż wieży: Na tak przygotowanej podstawie umieszcza się kolejne elementy konstrukcyjne należące do zestawu wieży. Wieża montowana jest z kolejnych elementów konstrukcyjnych aż do osiągnięcia żądanej wysokości. Jednocześnie umieszczany jest balast centralny.
3. Montaż obrotnicy i przeciwwysięgu: Po pełnym zabalastowaniu żurawia, na wieżę nakłada się obrotnicę oraz przeciwwysięg z przeciwwagą.
4. Montaż wysięgnika: Wysięgnik jest scalany na ziemi, a następnie w całości podnoszony do góry i montowany do obrotnicy.

Czas montażu zależy od rodzaju żurawia i jego parametrów. Dla żurawi stacjonarnych górnoobrotowych, montaż zajmuje zwykle 1-3 dni robocze, z udziałem dźwigu pomocniczego i zespołu montażowego. Żurawie samomontujące, rozkładane hydraulicznie, mogą być gotowe do pracy nawet w ciągu kilku godzin, bez użycia dodatkowego dźwigu.

Zastosowanie żurawi wieżowych w budownictwie i przemyśle

Zastosowanie żurawi wieżowych jest bardzo szerokie i obejmuje wiele sektorów. Bez tego rodzaju dźwignic nie udałoby się wznoszenie m.in. wysokich wieżowców, dużych obiektów budownictwa mieszkaniowego, a także budynków służących w celach przemysłowych.

• W budownictwie: Są powszechnym elementem każdego większego placu budowy. Wykorzystuje się je głównie w budownictwie wielkopowierzchniowym, przemysłowym i mieszkaniowym do podnoszenia i przenoszenia stali, betonu, dużych narzędzi (takich jak palniki i generatory acetylenowe) oraz szerokiej gamy innych materiałów budowlanych. Żurawie z wysięgnikiem wychylnym dominują w centrach miast, gdzie przestrzeń w poziomie jest ograniczona.
• W transporcie: Przy rozładowywaniu i przeładowywaniu materiałów, w tym bardzo ciężkich konstrukcji stalowych.
• Przy montażu konstrukcji stalowych: Umożliwiają montowanie różnego rodzaju stałych instalacji.

Żuraw wieżowy optymalizuje prace budowlane w obrębie placu budowy. Dzięki niemu można podnosić i przenosić bardzo duże ciężary z wykorzystaniem pomocy zaledwie jednej lub dwóch osób (operator + hakowy). Na większych inwestycjach pracuje równolegle kilka żurawi - ich praca jest koordynowana przez kierownika robót oraz specjalistyczne systemy antykolizyjne. Wykorzystanie żurawia wieżowego pozwala znacznie usprawnić i przyspieszyć prace budowlane, co przyczynia się do obniżenia jej całkowitych kosztów.

Bezpieczeństwo pracy i dozór techniczny

Aby zapewnić bezpieczeństwo sobie i innym, należy przestrzegać kilku zasad związanych z użytkowaniem żurawi wieżowych.

• Przepisy BHP: Przede wszystkim należy stosować się do przepisów związanych z bezpieczeństwem i higieną pracy.
• Zabezpieczenie przed wiatrem: Żurawie wieżowe muszą być zabezpieczane przed silnym wiatrem, który mógłby uszkodzić ich konstrukcję. Żuraw może pracować wyłącznie w określonym zakresie siły wiatru (zazwyczaj do 10-15 m/s). Powyżej tej wartości praca jest wstrzymywana, a żuraw zostaje ustawiony w tzw. tryb swobodnego obrotu (weathervaning), co pozwala mu ustawić się "z wiatrem" i zminimalizować opór aerodynamiczny. W stanie postoju, konstrukcje są odporne nawet na znacznie silniejsze podmuchy - zgodnie z normą PN-EN 14439.
• Przeglądy i konserwacja: Regularne przeglądy techniczne, badania Urzędu Dozoru Technicznego (UDT) i książka konserwacji są niezbędne dla każdej jednostki. Wszystkie usterki i uszkodzenia powinny być od razu zgłaszane, aby nie dopuścić do zagrożenia zdrowia i życia operatora żurawia i osób znajdujących się w pobliżu maszyny.
• Dozór Techniczny: Żurawie podlegają dozorowi technicznemu, który ma na celu zapewnienie bezpiecznego funkcjonowania urządzeń. Więcej informacji można znaleźć w rozporządzeniu w sprawie bezpieczeństwa i higieny pracy przy obsłudze żurawi wieżowych i szybkomontujących.

Operator żurawia wieżowego - wymagania i uprawnienia

Obsługę żurawia wieżowego może prowadzić wyłącznie osoba posiadająca odpowiednie kwalifikacje.

• Wiek: Ukończone 18 lat.
• Wykształcenie: Minimum podstawowe.
• Badania lekarskie: Aktualne orzeczenie lekarskie, stwierdzające brak jakichkolwiek przeciwwskazań do pracy na stanowisku operatora żurawia budowlanego oraz do pracy na wysokości.
• Uprawnienia: Niezbędne jest posiadanie Świadectwa Kwalifikacyjnego UDT dla urządzeń dźwigowych w kategorii IŻ (żurawie wieżowe), wydawanego przez Urząd Dozoru Technicznego.
• Proces uzyskania: Ukończenie kursu teoretyczno-praktycznego zakończonego egzaminem państwowym przed komisją Dozoru Technicznego.
• Ważność uprawnień: Według aktualnie obowiązujących przepisów, zaświadczenie takie ważne jest przez 5 lat. Bezterminowe zaświadczenia kwalifikacyjne zachowały ważność do 1 stycznia 2024 r. W celu przedłużenia ważności uprawnień należy zgłosić się do organu, który wydał zaświadczenie, najlepiej na 3 miesiące przed upływem tej daty.

Praca operatora żurawia wymaga wyjątkowej odpowiedzialności, trzeźwego umysłu, skupienia i wysokiej czujności, ponieważ każdy, nawet najmniejszy błąd, może prowadzić do poważnych konsekwencji. Operator steruje dźwigiem z kabiny, znajdującej się wysoko nad ziemią. Pamiętajmy, że ładunki, które przenosi operator dźwigu, są często masywne i o różnych kształtach, co wiąże się z dużą odpowiedzialnością i precyzją w przenoszeniu.

Zalety wykorzystania żurawi wieżowych

Żurawie wieżowe to kluczowy element współczesnego budownictwa. Ich wszechstronność, wydajność i możliwość pracy w trudnych warunkach sprawiają, że są niezbędne w realizacji dużych i skomplikowanych projektów. Do najważniejszych zalet należą:

• Możliwa bardzo duża wysokość podnoszenia ładunków.
• Możliwość unoszenia kilkudziesięciu ton ładunków.
• Duża precyzja i wielofunkcyjność.
• Duża wydajność pracy.
• Możliwość pracy w trudnym i ciasnym terenie.
• Usprawnienie wykonywania działań budowlanych i przyspieszenie realizacji inwestycji.
• Redukcja liczby transportów pionowych i obniżenie całkowitych kosztów budowy.
• Umożliwienie wznoszenia budynków o wysokości setek metrów oraz złożonych konstrukcji stalowych.
