Żurawie wieżowe, potocznie zwane dźwigami budowlanymi, to urządzenia dźwignicowe zaliczane do jednych z największych maszyn roboczych wykorzystywanych w budownictwie. Są one nieodłącznym elementem krajobrazu większych miast oraz średnich i dużych placów budowy. Dzięki swojej konstrukcji i wydajności pozwalają na realizację złożonych inwestycji, od osiedli mieszkaniowych po wieżowce i obiekty przemysłowe.
Budowa i elementy składowe

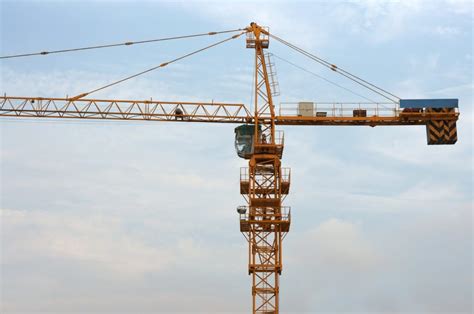

Podstawę żurawia wieżowego stanowi pionowy maszt (wieża), który montowany jest na odpowiednim podłożu. Może być ono stacjonarne (zakotwiczone do fundamentu) lub przejezdne (szynowe, kołowe bądź gąsienicowe). Kolejnym kluczowym elementem jest wysięgnik, który występuje w dwóch głównych typach:
- Wysięgnik wychylny: posiada cięgnik zamocowany na końcu, służący do przemieszczania przedmiotów za pomocą cięgien łańcuchowych lub liniowych z zaczepem (hakiem lub chwytakiem).
- Wysięgnik poziomy: cięgnik (wózek) porusza się wzdłuż jego konstrukcji.
Każda maszyna wyposażona jest w zaawansowane napędy elektryczne, z których każdy odpowiada za konkretny ruch: wychył wysięgnika, jazdę podwozia, obrót, podnoszenie haka czy przesuw wodzaka. Niezawodność tych systemów jest kluczowa, dlatego na budowie niezbędne jest stabilne źródło energii elektrycznej wraz z zasilaniem awaryjnym.
Klasyfikacja żurawi budowlanych
Żurawie wieżowe można podzielić według kilku kryteriów technicznych:
| Kryterium | Rodzaje |
|---|---|
| Miejsce mechanizmu obrotu | Górnoobrotowe (obracają się tylko wysięgnikiem) oraz dolnoobrotowe (obracają się wraz z wieżą). |
| Sposób montażu | Szybkomontujące (bez użycia żurawia pomocniczego) oraz montowane w zespołach. |
| Typ podłoża | Stacjonarne (kotwione) oraz przejezdne (szynowe, gąsienicowe). |
Parametry pracy maszyn
Wydajność operacyjna żurawia zależy od kilku kluczowych parametrów:
- Udźwig nominalny: maksymalna masa ładunku, która zmienia się w zależności od wysięgu. Im dalej od osi obrotu znajduje się hak, tym mniejsza jest dopuszczalna masa ładunku.
- Długość wysięgnika: decyduje o zasięgu pracy. Największe obecnie produkowane jednostki osiągają wysięg do 100 metrów.
- Wysokość użyteczna podnoszenia: odległość od poziomu gruntu do osi haka w najwyższym punkcie.
- Moment roboczy: stała wartość będąca iloczynem udźwigu i wysięgu.
Montaż i eksploatacja
Montaż żurawia jest procesem wymagającym precyzji. W przypadku urządzeń dolnoobrotowych często wykorzystuje się metodę hydrauliczną (siłowniki) lub mechaniczną (teleskopową). Przy żurawiach górnoobrotowych niezbędne jest użycie dźwigu samojezdnego do montażu poszczególnych sekcji wieży oraz wysięgnika.
Obsługa maszyny wymaga posiadania specjalistycznych uprawnień wydawanych przez Dozór Techniczny (UDT, TDT lub WDT). Kandydat na operatora musi mieć ukończone 18 lat, posiadać aktualne orzeczenie lekarskie oraz ukończyć kurs zakończony egzaminem państwowym. Zgodnie z przepisami, zaświadczenia kwalifikacyjne podlegają okresowej weryfikacji.
Jak żurawie wieżowe budują się same
Zastosowanie w budownictwie
Żurawie wieżowe umożliwiają transport pionowy i poziomy ciężkich materiałów, takich jak beton, stal czy elementy prefabrykowane. Ich wykorzystanie pozwala na znaczną optymalizację kosztów i czasu realizacji inwestycji. Dzięki nim możliwe jest wznoszenie budynków o wysokości setek metrów oraz praca w ciasnej zabudowie miejskiej, gdzie tradycyjne metody transportu byłyby niemożliwe do zastosowania.
