Twoja koparka Volvo nagle staje w miejscu, mimo że silnik pracuje normalnie? Ładowarka CAT nie ma siły wjechać pod wzniesienie? To mogą być objawy awarii zwolnicy, zwanej też reduktorem lub silnikiem jazdy. Koparka to potężna maszyna, która dzięki swojej sile i precyzji jest niezastąpiona na placach budowy. Jednym z kluczowych elementów wpływających na jej wydajność jest zwolnica - jeden z najciężej pracujących i najdroższych elementów układu napędowego, a jego awaria oznacza natychmiastowy i kosztowny przestój.
Czym Jest Zwolnica (Reduktor Jazdy) i Dlaczego Jest Kluczowa?
Zwolnica w koparce to kluczowy element układu napędowego, który odpowiada za przekazywanie mocy z silnika do gąsienic lub kół maszyny. Jest to przekładnia zębata, najczęściej o konstrukcji planetarnej, która jest montowana bezpośrednio w piastach kół napędowych lub w napędach końcowych koparek gąsienicowych. Występuje w formie kompaktowego modułu montowanego bezpośrednio z kołem napędowym lub w oddzielnej obudowie, w zależności od konstrukcji danego modelu.
Główną funkcją zwolnicy jest zwiększenie momentu obrotowego (siły) przy jednoczesnym zmniejszeniu prędkości obrotowej. Silnik hydrauliczny (hydromotor) dostarcza wysoką prędkość, ale niski moment. Dzięki zwolnicy możliwe jest płynne i precyzyjne sterowanie ruchem pojazdu oraz kontrolowanie prędkości obrotowej końcówki roboczej.
Podstawowym celem zastosowania zwolnicy jest redukcja prędkości obrotowej przy jednoczesnym zwiększeniu siły uciągu. W praktyce oznacza to, że koparka może poruszać się wolno, ale z dużą mocą - co ma kluczowe znaczenie podczas manewrowania, podjazdów oraz pracy w grząskim lub kamienistym gruncie. W literaturze technicznej i dokumentacji producentów zwolnice często określane są jako final drive lub final transmission, co odnosi się do ich roli w końcowym etapie przekazania napędu.
Bez sprawnej zwolnicy trudno mówić o precyzyjnej i stabilnej pracy koparki - to ona odpowiada za efektywne wykorzystanie mocy silnika, zapewniając płynność i niezawodność pracy koparek gąsienicowych. Dzięki właściwie dobranej przekładni, maszyna zyskuje pełną kontrolę nad mocą i stabilnością nawet w najtrudniejszych warunkach terenowych.
Budowa i Zasada Działania Zwolnicy
Sercem niemal każdej nowoczesnej zwolnicy jest przekładnia planetarna. Zwolnica jest układem precyzyjnych przekładni planetarnych i elementów hydraulicznych, których zadaniem jest przekształcenie wysokiej prędkości obrotowej silnika w wolniejszy, ale znacznie silniejszy ruch kół lub gąsienic. W praktyce stanowi połączenie trzech głównych części: hydromotoru, przekładni zębatej (reduktora) oraz szczelnej obudowy z systemem uszczelnień i łożysk.
Proces pracy zwolnicy rozpoczyna się w momencie, gdy płyn hydrauliczny doprowadzany pod ciśnieniem napędza hydromotor. Obracający się wałek napędowy przekazuje energię do układu planetarnego - zestawu współpracujących kół zębatych, które redukują prędkość obrotową i zwiększają moment napędowy. Dzięki takiemu układowi, siła jest rozkładana na kilka punktów, co pozwala na przenoszenie ogromnych obciążeń w bardzo kompaktowej obudowie. Takie rozwiązanie odciąża resztę układu napędowego, zwiększając jego trwałość i odporność na przeciążenia. Dzięki temu maszyna zachowuje stabilność i pełną kontrolę nawet przy maksymalnym obciążeniu roboczym.
Zastosowanie przekładni planetarnych pozwala uzyskać wysoki moment obrotowy przy minimalnych stratach energii, co przekłada się na większą moc i niezawodność pracy. Takie rozwiązanie umożliwia również równomierne rozłożenie sił wewnątrz układu, ograniczając zużycie elementów mechanicznych. W koparkach o dużej masie i mocy - takich jak modele Komatsu, Volvo czy JCB - zwolnice są projektowane z myślą o maksymalnej trwałości, odporności na przeciążenia i długiej eksploatacji w zmiennych warunkach terenowych.
Każdy model koparki wymaga odpowiednio dobranej zwolnicy. Różnice mogą dotyczyć liczby stopni przekładni, średnicy wałka, rodzaju smarowania czy sposobu mocowania do układu napędowego. Prawidłowo zaprojektowana zwolnica nie tylko zwiększa siłę napędową, ale także stabilizuje maszynę w czasie pracy, chroniąc pozostałe elementy napędu przed przeciążeniem. Z technicznego punktu widzenia zwolnica pełni więc funkcję nie tylko przekładni, lecz także elementu zabezpieczającego układ jezdny. Jej trwałość i dokładność wykonania mają bezpośredni wpływ na efektywność, żywotność i bezpieczeństwo pracy całej maszyny.
Rodzaje Zwolnic
Zwolnice do koparek mogą mieć różną konstrukcję, w zależności od modelu maszyny oraz jej przeznaczenia. Najczęściej spotykane są zwolnice mechaniczne, hydrauliczne oraz elektryczne, choć w koparkach najczęściej mowa o rozwiązaniach hydraulicznych z przekładniami zębatymi. Rodzaj zamontowanej zwolnicy powinien być dopasowany do charakteru pracy wykonywanej za pomocą danej maszyny. Do powszechnie stosowanych modeli przekładni należą:
- Zwolnice obiegowe (planetarne): To elementy o zwartej konstrukcji, które montuje się bezpośrednio przy kołach napędowych. Ten rodzaj zwolnic nie wpływa na wielkość prześwitu pod podwoziem, co jest istotne w przypadku poruszania się po trudnym terenie.
- Zwolnice różnicowe: To przekładnie o zwartej konstrukcji przypominającej mechanizm różnicowy. Ich robocze koła zębate obracają się między kołami koronowymi (zewnętrznym obrotowym i wewnętrznym nieruchomym). Ten rodzaj przekładni montowany jest w piastach kół i daje możliwość regulacji prześwitu podwozia.
- Zwolnice walcowe: Mogą posiadać uzębienie zewnętrzne lub wewnętrzne i umieszczane są w oddzielnej obudowie. Stosowane są w maszynach, które wymagają dużego momentu obrotowego.
Objawy Awarii Zwolnicy i Diagnostyka
Zwolnica bardzo rzadko psuje się nagle, bez wcześniejszych objawów. Najczęściej zaczyna się od drobiazgów, które łatwo przeoczyć w natłoku codziennej pracy. Pierwsze objawy bywają niewinne: delikatny wyciek, zmieniony dźwięk podczas jazdy, czy lekkie szarpnięcie przy skręcie. Często pojawiają się też drgania przenoszone na ramy maszyny, szczególnie przy skrętach.
Jeśli jednak problem się nasila, Twoja koparka Volvo nagle staje w miejscu, mimo że silnik pracuje normalnie? Ładowarka CAT nie ma siły wjechać pod wzniesienie? To mogą być objawy poważnej awarii. Do typowych symptomów należą także wycieki oleju w okolicach napędu końcowego, głośniejsza praca podczas jazdy lub uczucie nierównego toczenia, a także spadek mocy i nieregularna reakcja napędu. W skrajnych przypadkach dochodzi do wytarcia wałków atakujących lub utraty napędu jednej gąsienicy, co całkowicie uniemożliwia pracę.
Diagnostyka Stanu Oleju w Zwolnicy
Ignorowanie takich oznak może doprowadzić do znacznie poważniejszych problemów i katastrofalnej awarii. Aby zweryfikować stan zwolnicy, należy regularnie kontrolować olej:
- Ustawienie maszyny: Ustaw maszynę tak, aby korki w zwolnicy były w pozycji poziomej (na godzinie 3 i 9).
- Sprawdzenie: Odkręć korek kontrolny. Powinien z niego delikatnie sączyć się olej.

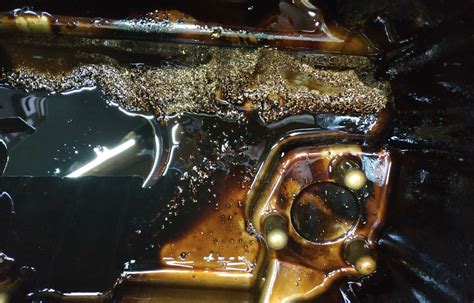

- Analiza opiłków:
- Dużo opiłków przyciąganych przez magnes: To opiłki stalowe, świadczące o zużyciu łożysk lub kół zębatych w przekładni planetarnej.
- Błyszczące, niemagnetyczne opiłki (kolor mosiądzu/brązu): To bardzo zły znak. Najczęściej pochodzą ze startych koszyczków łożysk igiełkowych lub podkładek oporowych.
- Większe kawałki metalu: Świadczą o katastrofalnej awarii - wyłamanym zębie lub rozpadniętym łożysku.
- Wycieki oleju: Najczęściej przez uszczelnienie czołowe (duo cone).
Zbyt mała ilość oleju lub jego zła jakość może spowodować wiele uszkodzeń, takich jak deformacja zębów, wytarcie wałków czy zatarcie łożysk. Właśnie dlatego dobrze przeprowadzona wymiana zwolnicy to nie tylko czynność serwisowa, ale realna oszczędność nerwów, czasu i pieniędzy.
Konserwacja i Serwis Zwolnicy
Podstawą bezawaryjnej pracy jest regularna kontrola i wymiana oleju. Aby zwolnice do koparek działały wydajnie i bezawaryjnie, konieczne jest dbanie o dobrą jakość i odpowiednią ilość oleju, a także o właściwy stan uszczelnień.
Wymiana Oleju w Zwolnicy
- Jak często wymieniać olej w zwolnicy? Zgodnie z instrukcją maszyny, zazwyczaj co 1000 mth.
- Kiedy przeprowadzić wymianę? Wymianę oleju najlepiej przeprowadzić, kiedy zwolnica jest ciepła, ponieważ wtedy łatwiej jest usunąć stary olej.
Prawidłowo przeprowadzona wymiana zwolnicy to dopiero początek. Aby nowy element służył jak najdłużej, konieczna jest regularna kontrola jego stanu. Warto co jakiś czas sprawdzić, czy nie pojawiają się wycieki i czy poziom oleju pozostaje na właściwym poziomie. Duże znaczenie ma również styl pracy maszyny. Gwałtowne manewry, częsta jazda po twardym podłożu czy praca z maksymalnym obciążeniem przez długi czas negatywnie wpływają na zwolnice. Świadoma eksploatacja realnie wydłuża żywotność elementów układu napędowego.
Nie należy zapominać o okresowych przeglądach. Regularna wymiana oleju i szybka reakcja na niepokojące dźwięki pozwalają uniknąć kosztownych przestojów i zachować maszynę w dobrej kondycji przez lata. Regularny serwis i wysokiej jakości filtry REDX to najlepsza prewencja.
Naprawa czy Wymiana Zwolnicy?
Czy można naprawić zwolnicę? Tak, ale często jest to nieopłacalne. Naprawa wymaga wymiany wszystkich łożysk i uszczelnień jako kompletu. Uszkodzone koła zębate lub łożyska potrafią ulec awarii w najmniej odpowiednim momencie, unieruchamiając koparkę na placu budowy. Wtedy naprawa zwolnicy staje się znacznie bardziej kosztowna niż planowa wymiana.
Dlaczego wymienia się łożyska satelitów kompletami? Ponieważ wszystkie pracują w tych samych warunkach. Jeśli jedno uległo awarii, pozostałe są w podobnym stanie zużycia. Jeśli doszło do wytarcia wałków atakujących lub poważnych uszkodzeń, naprawa zwolnicy bywa nieopłacalna. W takich przypadkach wymiana zwolnicy jest bezpieczniejszym rozwiązaniem, szczególnie gdy maszyna ma pracować intensywnie. Pozorna oszczędność na regeneracji może szybko zniknąć, jeśli naprawiona zwolnica znów ulegnie awarii po kilkuset motogodzinach.
Jeśli jednak doszło do awarii, najszybszym i najpewniejszym rozwiązaniem jest wymiana na nową, kompletną jednostkę. W ofercie wielu firm znajdziesz niezawodne i zaawansowane technologicznie silniki jazdy, pasujące do maszyn JCB, Caterpillar, Case, Komatsu i wielu innych.
Procedura Wymiany Zwolnicy Krok po Kroku
Wymiana zwolnicy to zadanie wymagające wiedzy, cierpliwości i szacunku do maszyny. Choć na papierze wszystko wygląda prosto, praktyka szybko weryfikuje podejście „jakoś to będzie”. Każdy etap, od demontażu zwolnicy po testy końcowe, ma swoje znaczenie.
1. Przygotowanie do Wymiany Zwolnicy
Dobra wymiana zwolnicy zaczyna się jeszcze zanim padnie pierwsza śruba. Przygotowanie miejsca pracy i samej maszyny ma ogromne znaczenie dla późniejszego przebiegu całego procesu. Przede wszystkim należy ustawić koparkę na stabilnym, równym podłożu i zadbać o jej odpowiednie zabezpieczenie. Kolejnym krokiem jest dokładne oczyszczenie podwozia. Błoto, piasek i resztki ziemi potrafią skutecznie utrudnić montaż zwolnicy i zwiększyć ryzyko zanieczyszczenia układu hydraulicznego. Warto poświęcić na ten etap więcej czasu, bo czystość naprawdę się opłaca. Przed rozpoczęciem prac dobrze jest również przygotować narzędzia i materiały. Potrzebne będą między innymi klucze, zawiesie do podnoszenia, zaślepki do przewodów hydraulicznych oraz odpowiedni olej. Już na tym etapie warto zwrócić szczególną uwagę na zalecenia producenta dotyczące płynów eksploatacyjnych.
2. Demontaż Zwolnicy
Demontaż zwolnicy to etap, który wymaga cierpliwości i dokładności. Na początku konieczne jest zdjęcie osłon oraz koła napędowego, co umożliwia dostęp do dalszych elementów. Następnie przeprowadza się rozpięcie łańcucha gąsienicy lub zdjęcie gąsienicy gumowej, w zależności od typu podwozia. Kolejnym krokiem jest odłączenie przewodów hydraulicznych. To moment, w którym łatwo o błąd, dlatego warto oznaczyć przewody przed demontażem. Nieprawidłowe podłączenie podczas montażu może doprowadzić do poważnych uszkodzeń. W trakcie prac należy uważać, aby do przewodów nie dostały się zanieczyszczenia. Dopiero po odłączeniu instalacji można przejść do poluzowania śrub mocujących przekładnię. Warto robić to stopniowo, unikając całkowitego odkręcania wszystkich śrub naraz. Dzięki temu wyciągnięcia zwolnicy dokonuje się w kontrolowany sposób, bez ryzyka nagłego opadnięcia ciężkiego elementu.
3. Przygotowanie Nowej Zwolnicy do Montażu
Nowa zwolnica powinna zostać dokładnie sprawdzona jeszcze przed montażem. Należy upewnić się, że jest to odpowiedni model, dopasowany do konkretnej maszyny i strony montażu. Różnice bywają subtelne, ale ich zignorowanie może skutkować problemami już przy pierwszym uruchomieniu. Ważnym etapem jest przygotowanie przyłączy. Trzeba sprawdzić porty główne, porty wyjściowe oraz porty spustowe. W niektórych przypadkach konieczne jest dostosowanie umiejscowienia korka spustowego, tak aby odpowiadało pozycji zwolnicy po zamontowaniu w ramie maszyny. Błędne ustawienie przyłącza spustowego utrudnia późniejszą obsługę serwisową. Przed montażem warto też zweryfikować, czy zwolnica jest fabrycznie zalana olejem.
4. Montaż Zwolnicy
Zwolnicę należy osadzić równo, dbając o prawidłowe przyleganie do ramy maszyny. Śruby mocujące przekładnię powinny być dokręcane stopniowo i równomiernie, zgodnie z zaleceniami producenta. Następnie przychodzi czas na podłączenie przewodów hydraulicznych. Główne linie wejściowe muszą trafić do odpowiednich portów głównych, a porty spustowe powinny zostać poprowadzone zgodnie z zasadami odpowietrzania. Szczególną uwagę należy zwrócić na korek spustowy i jego położenie względem całej konstrukcji. Nie wolno zapominać o najmniejszych detalach. Nawet drobne nieprawidłowe podłączenie przewodów hydraulicznych może skutkować uszkodzeniem elementów układu napędowego lub przyspieszoną awarią nowej zwolnicy.
5. Pierwsze Uruchomienie Nowej Zwolnicy i Testy po Montażu
Pierwsze uruchomienie to moment, który decyduje o sukcesie całej operacji. Maszynę należy uruchomić na małej prędkości, uważnie obserwując zachowanie napędu. Warto sprawdzić, czy nie pojawiają się wycieki oraz czy zwolnica pracuje cicho i płynnie. Dobrym rozwiązaniem jest test pracy na podniesionej gąsienicy. Pozwala to ocenić działanie napędu bez obciążenia i wychwycić ewentualne nieprawidłowości na wczesnym etapie. Po krótkiej próbie należy ponownie sprawdzić poziom oleju i ewentualnie go uzupełnić. Dopiero po pozytywnych testach można zamontować osłony oraz koło napędowe, a następnie założyć gąsienicę gumową lub napiąć łańcuch gąsienicy. Taki spokojny, etapowy sposób pracy znacznie zmniejsza ryzyko problemów w przyszłości.
Najczęstsze Błędy Przy Wymianie Zwolnicy
Jednym z najczęstszych błędów jest pośpiech. Próba skrócenia czasu pracy często kończy się pominięciem ważnych czynności, takich jak odpowietrzanie czy kontrola poziomu oleju. To prosta droga do kosztownej naprawy zwolnicy. Kolejnym problemem bywa niewłaściwe podłączenie przewodów hydraulicznych. Zamiana portów lub błędne poprowadzenie przewodu spustowego potrafi zniszczyć silnik hydrauliczny w bardzo krótkim czasie. Warto pamiętać, że schematy istnieją po coś i nie są tylko dodatkiem do dokumentacji.
Często spotyka się także montaż zwolnicy bez odpowiedniego oczyszczenia powierzchni styku. Brud i piasek pomiędzy elementami mogą prowadzić do nieszczelności oraz przyspieszonego zużycia, co w efekcie sprawia, że nowa część szybko ulega awarii. Jeden błąd, na przykład przy poluzowaniu śrub mocujących przekładnię bez użycia zawiesia, może doprowadzić do uszkodzenia ramy maszyny lub kontuzji. Niejednokrotnie nieprawidłowe podłączenie portów prowadziło do uszkodzenia napędu końcowego w ciągu kilku minut. Prostym nawykiem, który ratuje sytuację, jest oznaczanie przewodów przed ich odpięciem. To drobiazg, ale w ferworze pracy potrafi oszczędzić wiele nerwów.
Zastosowanie Zwolnic w Różnych Maszynach
Zwolnice znajdują szerokie zastosowanie w różnych typach maszyn budowlanych, nie ograniczając się tylko do koparek. Podobne rozwiązania można spotkać również w ciężarówkach, ciągnikach rolniczych czy pojazdach terenowych, gdzie wymagana jest precyzyjna kontrola prędkości i wysoka siła napędowa.
- W koparkach gąsienicowych i kołowych: W koparkach gąsienicowych stosuje się najczęściej zwolnice o dużym momencie obrotowym, przystosowane do pracy w wysokim ciśnieniu i przy znacznych obciążeniach. Wersje przeznaczone do koparek kołowych mają z kolei mniejszą masę i kompaktową konstrukcję, co pozwala na lepszą manewrowość podczas robót miejskich.
- W buldożerach i ładowarkach: Zwolnica jest odpowiedzialna za przekazywanie dużego momentu obrotowego, co pozwala na efektywne przesuwanie ciężkich materiałów.
- W ciągnikach rolniczych i pojazdach terenowych: W ciągnikach rolniczych, na przykład marki John Deere 6R, zwolnica umożliwia zwiększenie momentu obrotowego, co pozwala na efektywne wykonywanie prac w polu, takich jak orka czy siew. W pojazdach terenowych, takich jak Jeep Wrangler, zwolnica odgrywa równie ważną rolę, umożliwiając pokonywanie trudnych przeszkód.
Zwolnice koparek różnią się konstrukcją, rozmiarem i parametrami w zależności od marki oraz modelu maszyny. Producenci tacy jak Komatsu, Volvo, JCB czy Kubota wykorzystują różne typy przekładni i reduktorów, dostosowanych do mocy silnika, rodzaju napędu oraz masy roboczej. Każdy producent określa parametry techniczne swoich zwolnic - w tym przełożenie, rodzaj mocowania i średnicę wałka napędowego - dlatego przy doborze części konieczne jest dopasowanie komponentu do konkretnego modelu koparki. Firmy takie jak Track Motor oferują produkty kompatybilne z ponad pięćdziesięcioma markami maszyn budowlanych, zapewniając pełną gwarancję jakości, zgodność z oryginalnymi specyfikacjami oraz konkurencyjne ceny.
Nowoczesne Technologie a Zwolnice
Wraz z postępem technologicznym, zastosowanie zwolnicy w maszynach budowlanych, ciągnikach i pojazdach terenowych ewoluuje w kierunku większej efektywności i precyzji. Nowoczesne systemy sterowania, takie jak inteligentne sterowanie momentem obrotowym, pozwalają na dynamiczne dostosowywanie parametrów pracy zwolnicy w czasie rzeczywistym. Dzięki temu, operatorzy mogą optymalizować siłę i prędkość maszyny w zależności od warunków terenowych, co zwiększa wydajność i bezpieczeństwo pracy.
Co więcej, integracja systemów GPS oraz technologii telematycznych umożliwia monitorowanie wydajności zwolnicy i całego układu napędowego. Dzięki analizie danych, można przewidzieć awarie i zredukować przestoje, co jest kluczowe w branży budowlanej i rolniczej. W przyszłości, rozwój autonomicznych maszyn z pewnością wpłynie na dalsze innowacje w zakresie zastosowania zwolnicy, co otworzy nowe możliwości dla operatorów i producentów maszyn.
FAQ - Pytania i Odpowiedzi z Praktyki Warsztatowej
Poniżej zebrano pytania, które najczęściej pojawiają się przy temacie, jakim jest wymiana zwolnicy. To nie są „książkowe” odpowiedzi, ale wnioski z realnej pracy przy maszynach, często w terenie, pod presją czasu i warunków, które dalekie są od idealnych.
Czy wymiana zwolnicy w koparce zawsze oznacza poważną awarię?
Nie zawsze, ale bardzo często jest efektem długotrwałego ignorowania pierwszych objawów. Niewielki wyciek czy delikatny hałas to sygnały ostrzegawcze. Jeśli zostaną zlekceważone, zwolnica może ulec awarii w najmniej odpowiednim momencie. Zdarzało się widzieć maszyny, które jeszcze „jeździły”, ale w środku koła zębate były już w opłakanym stanie.
Czy naprawa zwolnicy zawsze ma sens, czy lepiej od razu ją wymienić?
To zależy od stopnia uszkodzeń. Jeśli doszło do wytarcia wałków atakujących lub poważnych uszkodzeń, naprawa zwolnicy bywa nieopłacalna. W takich przypadkach wymiana zwolnicy jest bezpieczniejszym rozwiązaniem, szczególnie gdy maszyna ma pracować intensywnie. Warto pamiętać, że pozorna oszczędność na regeneracji może szybko zniknąć, jeśli naprawiona zwolnica znów ulegnie awarii po kilkuset motogodzinach.
Czy można samodzielnie wykonać demontaż zwolnicy bez doświadczenia?
Teoretycznie tak, praktycznie - bywa to ryzykowne. Demontaż zwolnicy wymaga wiedzy o tym, jak działają przewody hydrauliczne, silnik hydrauliczny i przekładnia główna. Jeden błąd, na przykład przy poluzowaniu śrub mocujących przekładnię, może doprowadzić do uszkodzenia ramy maszyny lub kontuzji. Pamiętamy, gdy ktoś próbował przeprowadzić demontaż zwolnicy bez zawiesia. Efekt? Wyciągnięcia zwolnicy dokonano w sposób niekontrolowany, a naprawa ramy okazała się droższa niż sama zwolnica.
Jakie błędy najczęściej popełniane są przy podłączaniu przewodów?
Najczęstszy problem to nieprawidłowe podłączenie portów. Porty wyjściowe i porty główne muszą trafić dokładnie tam, gdzie przewidział producent. Zamiana głównych linii wejściowych lub błędne podłączenie portów spustowych może doprowadzić do uszkodzenia napędu końcowego. Tip z praktyki: przed odłączeniem przewodów hydraulicznych warto je oznaczyć.
