Kompleksowy Przewodnik po Wózkach Widłowych: Bezpieczeństwo, Obsługa i Przepisy

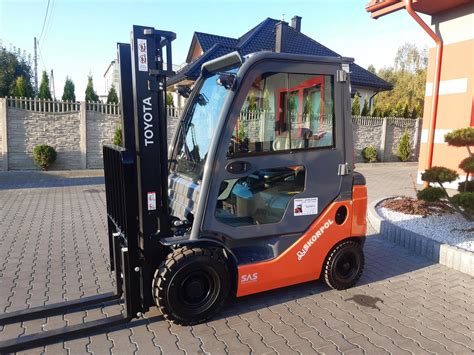

Wózki widłowe są niezastąpionymi urządzeniami w wielu branżach, służąc do prac załadunkowych oraz transportu na ograniczone odległości. Ich prawidłowa obsługa i konserwacja są kluczowe dla bezpieczeństwa i efektywności pracy. Niniejszy artykuł przedstawia szczegółowe informacje dotyczące obowiązków operatora, kontroli technicznych, zasad bezpieczeństwa oraz obowiązujących norm i przepisów.

Obowiązki Operatora i Wymagania Kwalifikacyjne

Bezpieczne użytkowanie wózków widłowych wymaga od operatora posiadania odpowiednich kwalifikacji i przestrzegania szeregu procedur. Podstawowe obowiązki operatora obejmują:

• Posiadanie zezwolenia na prowadzenie wózka oraz prawo jazdy kat. B.
• Ukończenie 18 lat i posiadanie co najmniej podstawowego wykształcenia.
• Ukończenie specjalistycznego kursu (48 godzin teorii i 15 godzin jazdy).
• Zdanie egzaminu przed komisją Urzędu Dozoru Technicznego (UDT).
• Przestrzeganie przepisów BHP oraz zaleceń producenta wózka.

Czynności Operatora Przed Rozpoczęciem Pracy

Przed każdorazowym uruchomieniem wózka operator powinien wykonać szereg czynności kontrolnych, aby upewnić się o jego pełnej sprawności technicznej. Są to tak zwane czynności przedrozruchowe:

• Układ kierowniczy: Należy sprawdzić promień skrętu oraz luz kierownicy. Luz na kole kierowniczym nie może przekraczać 20 stopni. Optymalną sytuacją byłoby, gdyby luz na kole kierowniczym nie występował wcale.
• Hamulec zasadniczy: Naciskamy pedał hamulca, który powinien stawiać wyraźny opór i nie opaść do podłogi. Należy sprawdzić skuteczność hamowania - długość drogi hamowania wózka obciążonego ciężarem nominalnym powinna być mniejsza od podanej w dokumentacji techniczno-ruchowej (DTR) wózka.
• Hamulec pomocniczy (ręczny): Sprawdzamy, czy zapadka i dźwignia działają prawidłowo. Następnie należy sprawdzić, czy wózek nie stacza się na pochyłości na wyłączonym silniku (test trwa 15 minut). Przyjmuje się, że wózki elektryczne nie powinny staczać się na pochyłości 8%, a spalinowe na 15%.

Stabilność Wózka i Zasady Obsługi Ładunku

Stateczność wózka widłowego jest krytycznym czynnikiem bezpieczeństwa. Zależy ona od kilku kluczowych parametrów:

• Masy ładunku.
• Odległości środka ciężkości ładunku od czoła wideł.
• Wysokości, na którą ładunek jest podnoszony.

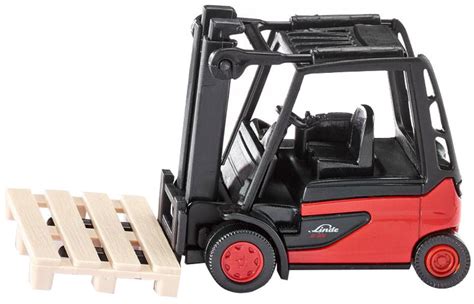

Ładunek powinien być rozmieszczony symetrycznie względem osi symetrii wózka i równomiernie na platformie. Nie może się przemieszczać podczas jazdy i manewrowania. W czasie jazdy nie wolno manipulować ładunkiem.

Należy zwrócić uwagę na zachowanie pionu i stabilność sztapla oraz na dopuszczalną ilość i masę składowanych palet. Maksymalna wysokość składowania palet to 150 cm.

Kluczowe Systemy i Komponenty Wózka Widłowego

Widły - Podstawowy Osprzęt i Ich Konserwacja

Podstawowym osprzętem wózków widłowych są widły, które można zastąpić innym osprzętem, np. wysięgnikiem, trzpieniem, szufladą, platformą roboczą czy kleszczami bocznymi.

Ze wszystkich elementów wózka widłowego to właśnie widły są najważniejsze pod kątem bezpieczeństwa. Mają stały kontakt z towarem i są w ciągłym ruchu, co czyni je mocno narażonymi na zużycie, obtarcia i wygięcia, nawet przy prawidłowym użytkowaniu. Ponadto, ze względu na dużą długość i odległość od osi pojazdu, są narażone na uderzenia podczas manewrowania, szczególnie w ciasnych magazynach.

Normy Kontroli Wideł

Kontrole wideł przeprowadza się zgodnie z normą ISO 5057, której aktualna wersja pochodzi z 2022 roku. Norma ta jest dokumentem, wedle którego przeprowadza się wszystkie oficjalne kontrole i jest powszechnie stosowana. Zaleca ona przeprowadzanie kontroli wideł nie rzadziej niż raz w roku przez osobę posiadającą odpowiednie przeszkolenie i uprawnienia (najczęściej pracownik serwisu).

Pomiary Zużycia Wideł

Podczas kontroli wideł należy wykonać następujące pomiary:

• Grubość wideł: To podstawowy pomiar. Należy zmierzyć grubość wideł na pionowym odcinku, który nie podlega zużyciu (wartość referencyjna), a następnie powtórzyć pomiar na powierzchni poziomej. Standardowo przyjmuje się punkt w odległości 50 mm od zgięcia widły. Gdy widoczne jest inne najbardziej zużyte miejsce, kontrolę trzeba przeprowadzić także tam.
• Kąt rozgięcia: Wygięte widły oznaczają osłabienie materiału na zgięciu i mogą spowodować upadek ładunku. W większości modeli kąt ich rozgięcia powinien wynosić 90 stopni. Aby go zmierzyć, zaznaczamy dwa punkty w odległości 500 mm od zgięcia (jeden na poziomej części, drugi na pionowej) i mierzymy odległość między nimi. W przypadku kąta prostego powinna wynosić 707 mm, a wartość dopuszczalna mieści się w zakresie 695-713 mm.
• Odchylenie czubka: Aby sprawdzić widły pod tym kątem, wystarczy położyć na nich prosty profil. Należy zmierzyć odległość od górnej krawędzi czubka widły do jej płaszczyzny wyznaczonej przez profil. Jej wartość powinna wynosić tyle, co długość widły podzielona przez 66.
• Zbieżność wideł: Jest to wygięcie wideł względem siebie, jeden z ważniejszych parametrów związanych ze stabilnością ładunku.

Wizualna Inspekcja

Norma nakazuje także dokładnie obejrzeć widły pod kątem pęknięć, łącznie z hakami mocującymi. Centrum serwisowe Irapol zapewnia kompleksowy serwis wózków widłowych w każdym zakresie.

Układ Hydrauliczny

Ocena stanu układu hydraulicznego w wózkach widłowych jest kluczowym elementem utrzymania bezpieczeństwa i wydajności. Regularne kontrole pomagają wykryć wczesne oznaki zużycia, nieszczelności czy innych uszkodzeń.

Zawory w Układzie Hydraulicznym

• Zawór przelewowy: Zabezpiecza układ przed nadmiernym ciśnieniem, odprowadzając nadmiar płynu hydraulicznego do zbiornika wyrównawczego.
• Zawór dławiący: Służy do ograniczenia przepływu strumienia cieczy w układzie hydraulicznym, co pozwala na precyzyjną kontrolę ruchów.

Kontrola Układu Hydraulicznego

Procedura oceny układu hydraulicznego obejmuje trzy etapy:

1. Kontrola bez uruchamiania wózka: Ważne jest, aby wykonać to zadanie, kiedy w układzie nie ma ciśnienia. Należy dokładnie skontrolować szczelność układu, upewniając się, że nie ma wycieków płynu hydraulicznego.
2. Test bez obciążenia: Należy uruchomić wózek widłowy i przeprowadzić test układu hydraulicznego bez obciążenia. W tym momencie należy wykonać ruchy wszystkimi elementami hydraulicznymi, w tym siłownikami w mechanizmie podnoszenia oraz siłownikami w mechanizmie skrętu. Sprawdzamy, czy ruchy są płynne i czy nie występują wycieki płynu hydraulicznego.
3. Ocena pod pełnym obciążeniem: Kolejnym krokiem jest ocena układu hydraulicznego pod pełnym obciążeniem. Podnosimy nominalny ładunek i sprawdzamy, czy widły nie opadają oraz czy maszt nie odchyla się od swojej osi. Wózki o udźwigu do 10 ton mogą pozwalać na opadanie wideł do 10 cm oraz odchylenie masztu do 5 stopni w ciągu 10 minut.

Regularna kontrola układu hydraulicznego to niezbędny element dbałości o sprzęt, pozwalający uniknąć kosztownych napraw i zapewnić bezpieczeństwo operatora.

Zasilanie i Akumulatory

Wózki widłowe mogą być zasilane gazem lub elektrycznie. Oba typy wymagają specyficznych środków bezpieczeństwa:

• Instalacja gazowa: Największym zagrożeniem jest nieszczelność instalacji zasilania gazem. Butla do wózków ma wbudowany syfon, skierowany w dół, przez co propan-butan może być pobierany w fazie ciekłej. Ciśnienie atmosferyczne w butlach do wózka jest dwukrotnie większe niż w butli domowej.
• Akumulatory: Podczas ładowania akumulatora wydziela się wodór, który tworzy mieszaninę wybuchową z powietrzem. Dlatego pomieszczenie do ładowania powinno mieć dobrą wentylację oraz hermetyczną instalację elektryczną.

Wymiana Koła

W przypadku konieczności wymiany koła należy postępować zgodnie z poniższą procedurą:

1. Zatrzymać wózek, rozładować go, wyłączyć silnik i zabezpieczyć wózek.
2. Podnieść wózek lewarkiem i podłożyć pod niego klocek drewniany (koniecznie).
3. Wykręcić wentyl lub spuścić powietrze do połowy nominalnego ciśnienia.
4. Odkręcić koło (5 lub 6 śrub - zależy od typu wózka), rozkręcić felgę (5 lub 6 śrub) i wymienić felgę. (Uwaga - felgę zazwyczaj trzyma 10-12 śrub).
5. Założyć nową felgę.
6. Napompować koło maksymalnie do połowy nominalnego ciśnienia.
7. Założyć koło.
8. Dopompować do nominalnego ciśnienia.

Rodzaje Wózków Widłowych i Ich Zastosowanie

Wózki STILL - Innowacyjne Rozwiązania Magazynowe

Wózki podnośnikowe STILL zapewniają efektywną organizację pracy w magazynie. Są to kompaktowe pojazdy, które umożliwiają przewóz ładunków do 2 ton nawet w najwęższych korytarzach roboczych. Dzięki wysokim udźwigom resztowym pozwalają na optymalne zagospodarowanie dostępnej przestrzeni magazynowej. Oferowane przez STILL Polska elektryczne wózki podnośnikowe umożliwiają zarówno poziomy transport ładunków, jak i ich podnoszenie, umieszczanie na regałach oraz pobieranie - także z wysokości przekraczającej 6 metrów nad poziomem posadzki. Ich zwarta konstrukcja wyróżnia się łatwością operowania w ciasnych przestrzeniach, co pozytywnie wpływa na bezpieczeństwo i maksymalizuje gęstość składowania. Dostępność wariantów ze zróżnicowanymi akumulatorami, wbudowanym prostownikiem czy boczną wymianą baterii gwarantuje wysoką dostępność pojazdów w ciągu zmiany, nawet w intensywnie eksploatowanych zakładach. Pozwala to optymalnie dopasować wózek do specyfiki pracy w danym przedsiębiorstwie i maksymalizować wydajność procesów transportu wewnętrznego.

Elektryczne Wózki Podnośnikowe dla Pieszych Operatorów

Elektryczne wózki podnośnikowe z dyszlem, przeznaczone do obsługi przez pieszych operatorów, doskonale sprawdzają się w rozładunku samochodów ciężarowych, transporcie ładunków do stref buforowych i umieszczaniu ich na regałach. Ze względu na zrównanie maksymalnej prędkości jazdy z szybkością marszu (do 5 km/h), pojazdy te są szczególnie polecane do przewozu ładunków na stosunkowo niewielkich dystansach.

Wszystkie elektryczne wózki podnośnikowe STILL dla operatorów pieszych są wyposażone w ergonomiczny, symetryczny dyszel, umożliwiający wykonywanie funkcji sterowania jazdą i hydraulicznych (przemieszczanie wideł i ładunku w pionie) zarówno przez lewo-, jak i praworęcznych pracowników. Elektryczny napęd minimalizuje wysiłek operatora, co przekłada się na niskie obciążenia fizyczne i mniejsze zmęczenie po zmianie. Procesy realizowane w oparciu o te wózki nie podlegają przepisom o transporcie ręcznym, a jedynym ograniczeniem masy ładunku jest maksymalny udźwig konkretnego modelu (np. dla modelu EXV 14-20 maksymalny udźwig wynosi do 2 ton). Wózki te mogą być wyposażone w opcjonalny wskaźnik udźwigu resztowego, informujący operatora o maksymalnej wysokości podniesienia ładunku. Prędkość jazdy wózka EXV dostosowuje się także do stopnia wychylenia dyszla.

Wózki z Siedziskiem lub Składaną Platformą dla Operatora

Do magazynów z regałami wysokiego składowania, gdzie trasy transportowe obejmują dłuższe odcinki, polecane są wózki elektryczne podnośnikowe z siedziskiem bądź ze składaną platformą dla operatora. Takie rozwiązania umożliwiają jazdę z pracownikiem, zwiększając maksymalną prędkość przemieszczania się do 10 km/h, co przekłada się na wzrost wydajności przeładunkowej na średnich i dłuższych dystansach. Aby zapewnić bezpieczeństwo i stabilność na zakrętach, przystosowane do przewozu operatora wózki podnośnikowe STILL wyposażone zostały w system Curve Speed Control, automatycznie redukujący prędkość podczas jazdy po łuku.

Bezpieczeństwo i Higiena Pracy (BHP) oraz Przepisy Prawne

Bezpieczeństwo i higiena pracy (BHP) to fundament funkcjonowania każdego przedsiębiorstwa, szczególnie tam, gdzie używane są maszyny i urządzenia transportowe, takie jak wózki widłowe. Dostosowanie się do norm bezpieczeństwa i przestrzeganie przepisów prawnych są kluczowe dla zapewnienia ochrony pracowników oraz efektywnej pracy.

Normy i Regulacje

Wózki widłowe są objęte wieloma rygorystycznymi normami i przepisami. Międzynarodowe standardy jakości i bezpieczeństwa, takie jak EN 1726-1 i ISO 3691, określają wymagania związane z projektowaniem, budową i obsługą wózków. Wózki widłowe Maximal, oferowane przez LGS Maximal, spełniają najwyższe wymogi techniczne i prawne dzięki zastosowaniu tych standardów.

Przeglądy UDT

W Polsce wózki widłowe podlegają nadzorowi Urzędu Dozoru Technicznego (UDT). Regularne przeglądy techniczne są obowiązkowe, a ich celem jest zapewnienie sprawności i bezpieczeństwa urządzeń.

Obowiązki Pracodawcy w Zakresie Bezpieczeństwa

Zgodnie z Rozporządzeniem Ministra Gospodarki w sprawie bezpieczeństwa i higieny pracy przy użytkowaniu wózków jezdniowych z napędem silnikowym, pracodawca ma obowiązek:

• Określić dopuszczalne prędkości wózków na poszczególnych odcinkach dróg, uwzględniając nasilenie ruchu, rodzaj przewożonych ładunków, szerokość i stan dróg oraz widoczność.
• Podjąć środki organizacyjne zapobiegające wchodzeniu pracowników pieszych na teren pracy wózków.
• W przypadku, gdy nie jest możliwe spełnienie powyższych warunków, zastosować odpowiednie środki zabezpieczające pracowników przed skutkami zagrożeń.

Podobne postanowienia zawiera Rozporządzenie Ministra Pracy i Polityki Socjalnej w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy. Spełnienie tych wymagań często sprawia trudności pracodawcom z powodu braku wiedzy dotyczącej rzeczywistej prędkości jazdy wózków oraz długości drogi zatrzymania. Skutkuje to wieloma wypadkami, w tym ciężkimi i śmiertelnymi.

Badania nad Prędkościami i Drogą Zatrzymania Wózków

Aby uniknąć kolizji, wózek powinien poruszać się z taką prędkością, aby droga zatrzymania nie była większa niż odległość między wózkiem a przeszkodą. Skuteczność hamowania powinna być taka, aby nie nastąpiła utrata stateczności wózka ani spadnięcie ładunku.

Symulator w CIOP-PIB

W roku 2013 w Centralnym Instytucie Ochrony Pracy - Państwowym Instytucie Badawczym (CIOP-PIB) przeprowadzono badania zachowań kierowców w sytuacjach zagrożenia kolizją wózka z pieszym, wykorzystując symulator podnośnikowego wózka jezdniowego. Symulator zbudowany w technice rzeczywistości mieszanej, z elementami sterowniczymi identycznymi jak w wózku Still RX 50-20, pozwolił na precyzyjne określenie czasu reakcji kierowcy na pojawienie się przeszkody. Badania wykazały, że czas reakcji zależy nie tylko od właściwości psychofizycznych kierowcy, ale także od tzw. czasu ryzyka, czyli czasu od pojawienia się przeszkody do potencjalnego zderzenia.

Droga Zatrzymania - Wózki Bez Ładunku i Z Ładunkiem

Korzystając z teorii ruchu pojazdu i metody Monte Carlo, określono długości drogi zatrzymania wózka średniej wielkości, bez ładunku (Sz) oraz z ładunkiem (Sh), podczas ruchu z różnymi prędkościami. Wyniki analiz statystycznych wykazały, że w przypadku wózka z ładunkiem długość drogi zatrzymania jest zdecydowanie większa niż wózka bez ładunku, a różnica ta zwiększa się wraz ze wzrostem prędkości. Jest to spowodowane koniecznością unikania maksymalnego wykorzystania układu hamulcowego, aby zapobiec spadnięciu ładunku lub przewróceniu się wózka. Dane te, dotyczące wózków z dobrym ogumieniem na suchych, poziomych i równych nawierzchniach, są kluczowe przy określaniu maksymalnych dopuszczalnych prędkości i organizacji ruchu wewnątrzzakładowego. Zaleca się zapoznanie z nimi nie tylko kierowców, ale wszystkich osób poruszających się w obszarze ruchu wózków.

Zalecenia Dotyczące Prędkości

Maksymalna prędkość wózka widłowego wynosi 25 km/h. Jednak w wielu sytuacjach zaleca się znacznie niższe prędkości:

• Na drogach oddzielonych od pieszych linią na nawierzchni, dopuszczalna prędkość maksymalna wynosi 5 km/h, co odpowiada prędkości marszu osoby pieszej. Wytyczne te są stosowane w większości stanów USA.
• W przypadku nawierzchni niepłaskiej lub niepoziomej (np. z pochyleniem do odprowadzania wody deszczowej), prędkość 4 km/h może być za duża.
• Pojedyncze nierówności o wysokości około 20 mm wymagają zmniejszenia prędkości nawet do 2,5 km/h.
• Inne wózki na drodze powinny zachować odległość od danego wózka równą w przybliżeniu 4 długościom wózka.

Bezpieczeństwo na Zakrętach

Według danych UDT, w Polsce co roku dochodzi do wypadków śmiertelnych i ciężkich wynikających z nieprawidłowo wykonywanego manewru pokonywania zakrętów, najczęściej spowodowanych jazdą z nadmierną prędkością. Producenci wózków wprowadzają systemy samoczynnego zmniejszania prędkości podczas jazdy po łuku, jednak należy zawsze przestrzegać zaleceń instrukcji obsługi, pamiętając, że dotyczą one optymalnych warunków jazdy (sucha, pozioma, płaska nawierzchnia, dobre ogumienie).

Wytyczne opracowane przez Centrum Badania Wypadków Politechniki w Monash (Australia) zalecają, aby wózki o średniej wielkości, bez ładunku, podczas pokonywania zakrętów pod kątem 90 stopni nie przekraczały prędkości 8 km/h. Należy stosować tę wytyczną do wszystkich wózków bez ładunku, niezależnie od wyposażenia w systemy automatycznej redukcji prędkości. Ponadto, podczas jazdy po łuku nie wolno hamować ani zwiększać prędkości wózka - grozi to przewróceniem się pojazdu.
