Prawidłowe działanie betoniarki jest kluczowe dla efektywności prac budowlanych. Jednym z najczęściej zużywających się elementów są łożyska przednie, które odpowiadają za płynny obrót bębna. Ich awaria może prowadzić do poważnych problemów, w tym uszkodzenia trybu napędowego. W niniejszej artykule przedstawiono szczegółowy przewodnik dotyczący diagnozy, wymiany i konserwacji tych ważnych komponentów.
Diagnoza Problemu z Łożyskami
Objawy Zużycia Łożysk
Luz na łożyskach będzie widoczny po ruchach bębna. Chwytając za otwór bębna i próbując go przechylić, jeśli da się to zrobić, oznacza to, że łożyska mają luz. Zużycie łożysk może również objawiać się przeskakiwaniem trybu atakującego podczas obracania bębna, co świadczy o nieprawidłowym ułożeniu lub wzajemnym oddaleniu zębatek.
Demontaż Bębna i Dostęp do Łożysk
Dostęp do łożysk betoniarki wymaga zazwyczaj kompleksowego demontażu. Jest to proces, który może być utrudniony ze względu na wiek sprzętu i warunki, w jakich pracował.
Wybicie Sworzni Rurkowych
Aby odłączyć bęben od ramy, należy zacząć od wybicia dwóch sworzni rurkowych. Problemu ze sworzniami nie będzie, jeśli do ich wybicia użyje się pręta o średnicy nie odbiegającej zbytnio od średnicy sworzni i wykonanego z dosyć twardej stali. Jeśli nie ma się odpowiedniego pręta, można spróbować wybić je końcówką złamanego wiertła lub gwintownika. Proces ten może być trudny bez odpowiednich narzędzi i cierpliwości.
Zdejmowanie Kosza i Kołpaka
Dostęp do łożysk uzyskuje się po odkręceniu 12 śrub łączących bęben z kołpakiem. Następnie odkręca się 12 śrub i wtedy wyjmuje się oś z dwoma łożyskami, bodajże typu 6307. Niestety, demontaż kołpaka nie zawsze jest prosty. Kołpak trzyma cały kosz w miejscu, a jego zdejmowanie może wymagać użycia młotka bezwładnościowego lub nawet ścięcia, jeśli inne metody zawiodą. Gdyby kołpak był założony z drugiej strony (w koszu) na osi, zapobiegałby zsunięciu kosza z osi; w obecnej konfiguracji prawdopodobnie zapobiega dalszemu wsuwaniu kosza w kierunku na ramę.
Przyczyny Zużycia i Problemy Podczas Wymiany
Ekspozycja na Wodę i Brak Uszczelnień

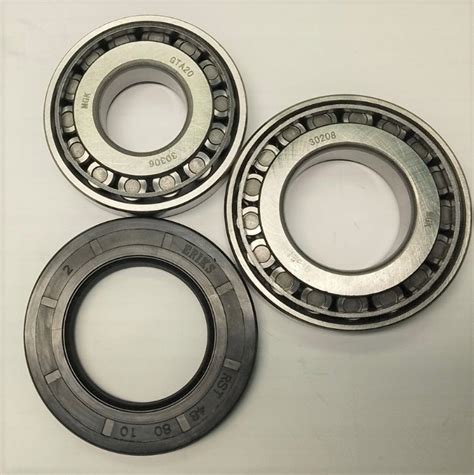

Łożyska betoniarki często znajdują się w bardzo złym stanie, ponieważ pracują w niesprzyjających warunkach. Dodatkowo, betoniarkę przechowuje się zwyczajowo dnem bębna do góry, co sprawia, że woda deszczowa leje się po osi prosto do łożysk. Tam zazwyczaj nie ma żadnego uszczelnienia, więc przez wiele dni w roku łożyska kąpią się w wodzie. Łożyska, najczęściej typu 6307, są szczególnie narażone na korozję i przyspieszone zużycie z powodu braku odpowiednich uszczelnień i stałej ekspozycji na wilgoć.
Luzy w Osadzeniu Łożysk
Może pojawić się jeszcze jeden problem: jeśli któreś z łożysk jest zatarte, powstał bardzo duży luz w ich zewnętrznym osadzeniu. Jest to powszechne zjawisko, gdyż osadzenie to często wykonane jest z cienkiej blachy. W takim przypadku nowe łożyska należy obsadzić po włożeniu dopasowanej blaszki na całym ich obwodzie. W przypadku dużego luzu w osadzeniu łożysk zaleca się dopasowanie blaszki wzmacniającej, co zapewni stabilność nowym elementom.
Problemy z Trybem Napędowym
Jeśli z nowymi łożyskami nadal będzie zbyt duży luz między zębami, tryb napędowy zazwyczaj da się kupić i wymienić. Tryb atakujący jest prawdopodobnie mocowany przez czop wbity między tryby. Wymiana zębatki i częściowa wymiana łożysk często pozwala na dalszą eksploatację betoniarki.
Budowa i Zabezpieczenia Łożysk
W konstrukcji betoniarek, dwa mniejsze elementy, takie jak pierścienie Segera, często trzymają łożyska na osi. W wielu modelach nie ma tam nakrętki, co sugeruje, że wszystko blokuje właśnie pierścień Segera. Wspomniano o pierścieniach Segera jako kluczowych elementach zabezpieczających łożyska na osi przed przesunięciem.
Specyfika Modeli i Dalsza Eksploatacja
Różne modele betoniarek mogą stwarzać specyficzne wyzwania. Na przykład, w przypadku betoniarki marki Atika Profi 145s, użytkownicy również zgłaszają problemy z dostępem do łożysk. Mimo tych trudności, częściowy remont, nawet jeśli nie uda się wymienić wszystkich łożysk (np. z powodu niemożności wybicia sworzni), często pozwala na przedłużenie żywotności urządzenia.
