Przeróbka betoniarki na napęd paskiem klinowym: Kompletny przewodnik

Betoniarka jest niezastąpionym narzędziem na każdej budowie, zarówno profesjonalnej, jak i tej realizowanej w przydomowym ogrodzie. Z czasem, niektóre elementy mogą ulec zużyciu, a modernizacja istniejącego sprzętu często okazuje się bardziej ekonomiczna niż zakup nowego. Przeróbka betoniarki, w szczególności zmiana lub adaptacja napędu na pasek klinowy, to popularne rozwiązanie pozwalające na odnowienie jej funkcjonalności i zwiększenie niezawodności.

Dlaczego warto rozważyć przeróbkę napędu na pasek klinowy?

Decyzja o przeróbce napędu betoniarki na pasek klinowy często wynika z potrzeby poprawy jej wydajności lub naprawy uszkodzonego mechanizmu. Paski klinowe są znane ze swojej trwałości i odporności na zmienne obciążenia, co jest kluczowe w pracy z ciężkimi masami budowlanymi. Ich elastyczność pozwala na łagodniejsze przenoszenie momentu obrotowego, co z kolei zmniejsza ryzyko uszkodzenia silnika lub innych komponentów maszyny. Dodatkowo, wymiana paska klinowego jest zazwyczaj prostsza i tańsza niż naprawa skomplikowanych przekładni zębatych.

Zalety napędu paskiem klinowym:

• Łatwość serwisowania: Wymiana paska klinowego jest stosunkowo prosta i nie wymaga specjalistycznych narzędzi.
• Odporność na przeciążenia: Pasek klinowy może ślizgać się przy nadmiernym obciążeniu, chroniąc silnik przed uszkodzeniem.
• Niska cena: Koszt zakupu paska klinowego jest znacznie niższy niż koszt elementów przekładni zębatej.
• Cicha praca: Napęd paskiem klinowym generuje mniej hałasu w porównaniu do przekładni zębatych.

Podstawowe komponenty i zasady działania

Betoniarka z napędem paskiem klinowym działa na prostej zasadzie przenoszenia mocy z silnika elektrycznego lub spalinowego na bęben mieszający za pośrednictwem kół pasowych i paska klinowego. Kluczowymi elementami są:

• Silnik: Źródło mocy, zazwyczaj jednofazowy lub trójfazowy silnik elektryczny.
• Koła pasowe: Jedno mniejsze koło pasowe montowane na osi silnika i jedno większe koło pasowe montowane na osi bębna. Różnica w ich średnicach decyduje o przełożeniu i prędkości obrotowej bębna.
• Pasek klinowy: Elastyczny element przenoszący ruch obrotowy między kołami pasowymi. Jego kształt klinowy zapewnia dobrą przyczepność i minimalizuje poślizg.
• Napinacz paska (opcjonalnie): Mechanizm służący do regulacji napięcia paska, zapewniający jego prawidłowe działanie.

Niezbędne narzędzia i materiały do przeróbki

Przed przystąpieniem do przeróbki, należy zgromadzić wszystkie potrzebne narzędzia i materiały. Odpowiednie przygotowanie gwarantuje sprawny przebieg prac i bezpieczeństwo.

Narzędzia:

• Klucze płaskie i nasadowe
• Śrubokręty
• Młotek

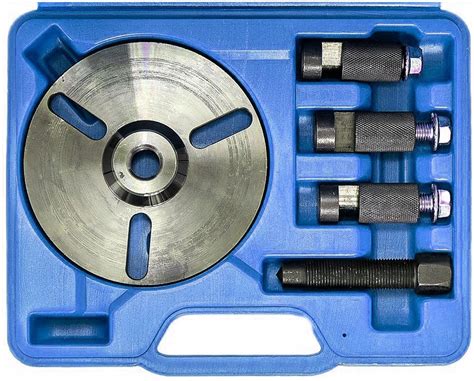

• Zestaw do ściągania łożysk (jeśli konieczna będzie wymiana)
• Poziomica
• Miarka
• Marker

Materiały:

• Nowy pasek klinowy (o odpowiedniej długości i profilu, np. SPZ, SPA, SPB)
• Koła pasowe (jedno mniejsze na silnik, jedno większe na bęben) - muszą być kompatybilne z profilem paska.
• Elementy mocujące (śruby, nakrętki, podkładki)
• Smar lub olej do łożysk
• Farba antykorozyjna (do zabezpieczenia nowych elementów)

Proces przeróbki krok po kroku

Poniżej przedstawiono ogólny schemat przeróbki. Należy pamiętać, że każda betoniarka może mieć nieco inną konstrukcję, dlatego zawsze warto zapoznać się z instrukcją producenta lub skonsultować się ze specjalistą.

1. Demontaż starego napędu

Na początek należy odłączyć betoniarkę od zasilania. Następnie zdemontować osłony i usunąć stary mechanizm napędowy. W zależności od konstrukcji, może to być zużyta przekładnia zębata lub stary, uszkodzony napęd paskowy. Ostrożnie odkręcić wszystkie śruby i nakrętki.

2. Przygotowanie osi bębna i silnika

Oczyścić osie, na których będą montowane nowe koła pasowe. Sprawdzić stan łożysk - jeśli są zużyte, należy je wymienić. Nowe koła pasowe muszą pasować do średnic osi.

3. Montaż kół pasowych

Zamontować mniejsze koło pasowe na osi silnika, a większe na osi bębna. Należy upewnić się, że koła są idealnie osiowane. Użycie poziomicy lub precyzyjnej miarki jest kluczowe dla prawidłowego działania i długiej żywotności paska. Koła muszą być zamocowane stabilnie, bez luzów.

4. Dobór i montaż paska klinowego

Pasek klinowy powinien być dobrany pod kątem długości i profilu do zamontowanych kół pasowych. Nie może być ani zbyt luźny, ani zbyt ciasny. Luźny pasek będzie się ślizgać, a zbyt ciasny nadmiernie obciąży łożyska. Pasek montuje się, delikatnie naciągając go i wsuwając na koła pasowe. Nigdy nie należy podważać paska siłą, gdyż może to spowodować jego uszkodzenie.

5. Regulacja napięcia paska

Po zamontowaniu paska należy wyregulować jego napięcie. W wielu konstrukcjach odbywa się to poprzez przesunięcie silnika na specjalnych szynach montażowych. Pasek powinien być napięty na tyle, aby przy naciśnięciu palcem w jego najdłuższym odcinku, uginał się o około 1-2 cm. Zbyt mocne napięcie paska może prowadzić do szybszego zużycia łożysk, natomiast zbyt słabe - do poślizgu i spadku efektywności.

6. Testowanie i zabezpieczenie

Po zakończeniu montażu należy włączyć betoniarkę na krótki czas, aby upewnić się, że wszystko działa prawidłowo. Sprawdzić, czy pasek nie ślizga się, czy nie ma nietypowych dźwięków. Po pomyślnym teście, należy zamontować wszystkie osłony, aby zapewnić bezpieczeństwo użytkowania. Warto również zabezpieczyć nowo zamontowane elementy farbą antykorozyjną, zwłaszcza jeśli betoniarka będzie pracować w trudnych warunkach atmosferycznych.

Bezpieczeństwo podczas pracy

Prace z maszynami elektrycznymi wymagają zachowania szczególnej ostrożności. Zawsze należy odłączyć betoniarkę od źródła zasilania przed rozpoczęciem jakichkolwiek prac konserwacyjnych lub przeróbek. Używać odpowiednich narzędzi i sprzętu ochrony osobistej, takich jak rękawice ochronne i okulary.
