Bobcat T450 – szczegółowe dane techniczne

Bobcat T450 to kompaktowa ładowarka gąsienicowa, która uzupełnia ofertę firmy Bobcat, wypełniając lukę między modelami T110 i T590, powstałą po wycofaniu z rynku modelu T140. Nowy model wyróżnia się znacznie większą mocą oraz układem hydraulicznym i hydrostatycznym o zwiększonej sprawności, co przekłada się na duży wzrost wydajności pracy.

Produkcja i silnik

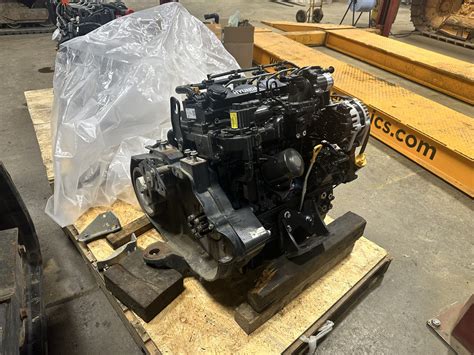

Ładowarka T450 jest produkowana w zakładzie Bobcat w Dobris w Czechach. Napędzana jest silnikiem wysokoprężnym z turbodoładowaniem Bobcat D24 o mocy 45,5 kW (61 KM).

• Moc silnika jest o 25% większa niż w przypadku ładowarek T140.
• Model T450 charakteryzuje się największą wydajnością i najlepszym stosunkiem mocy silnika do masy w swojej klasie.
• Silnik spełnia normę emisji spalin Stage IIIB dzięki zastosowaniu systemu EGR i katalizatora utleniającego DOC.

Wydajność i osprzęt

Dzięki zwiększeniu ciśnienia w układzie hydraulicznym, ładowarka T450 charakteryzuje się niezwykłą wydajnością. Standardowo model T450 jest wyposażony w ramę montażową Bob-Tach, umożliwiającą szybką zmianę osprzętu.

• Do ładowarki można podłączyć ponad 80 różnych rodzajów osprzętu.
• Opcjonalne wyposażenie obejmuje tylny pomocniczy układ hydrauliczny oraz 7-pinowe złącze ACD.

Parametry operacyjne

Znamionowa nośność operacyjna ładowarki T450, wyposażonej w ramiona wysięgnikowe o obrotowej ścieżce podnoszenia, została zwiększona z 642 kg do 665 kg. Masa robocza została zmniejszona z 2990 kg do 2789 kg.

Dodatkowe dane znamionowe maszyny:

• Siła odspajania przy podnoszeniu: 1564 daN
• Siła odspajania przy przechylaniu: 1627 daN
• Nacisk na podłoże: 40.00 kPa
• Znamionowa nośność operacyjna (nie większa niż 35% obciążenia statycznego): 665 kg
• Siła pchania: 2446 daN
• Obciążenie statyczne (ISO 14397-1): 1900 kg
• Maksymalna wysokość wysięgnika (do sworznia łyżki): 2781 mm
• Wysokość zrzutu ładowarki: 2199 mm

Kabina i komfort operatora

Model T450 posiada tę samą kabinę nowej generacji, jaka jest montowana w niedawno wprowadzonej na rynek ładowarce S450 ze sterowaniem burtowym oraz we wszystkich większych ładowarkach kompaktowych Bobcat nowej generacji. Kabina wyposażona jest w największe dostępne w maszynach tej wielkości drzwi, zapewniające wygodne wsiadanie i wysiadanie.

• Standardowo ładowarka wyposażona jest w pełną kabinę z drzwiami przednimi i systemem wycieraczek.
• Kabina charakteryzuje się przestronnym wnętrzem i zapewnia widoczność dokoła maszyny.
• Standardowe wyposażenie obejmuje przednie i tylne światła robocze o dużej mocy.
• Opcjonalnie kabina może zostać doposażona w system ciśnieniowy oraz układ ogrzewania, wentylacji i klimatyzacji (HVAC).

Systemy sterowania

Wyposażenie opcjonalne obejmuje zaawansowany system sterowania (ACS) oraz system przełączanego sterowania joystickami (SJC) opracowane przez firmę Bobcat. W przypadku systemu SJC joysticki sterujące pracą układu hydraulicznego są zamontowane na fotelu operatora, co zapewnia większą wygodę sterowania i kontrolę nad ładowarką. Jest to unikatowe rozwiązanie w maszynach tej wielkości.

Konstrukcja i konserwacja

Jak wszystkie maszyny kompaktowe Bobcat, ładowarka T450 została stworzona z myślą o długiej pracy w wymagających warunkach oraz minimalnych wymaganiach w zakresie rutynowej konserwacji.

• W celu maksymalnego wydłużenia czasu pracy maszyny i usprawnienia serwisowania ładowarkę wyposażono w wentylator SmartFAN z napędem hydraulicznym.
• SmartFAN to opatentowany dwustrumieniowy system chłodzenia, pobierający zimne, czyste powietrze znad silnika i wydmuchujący gorące powietrze z przedziału silnika na zewnątrz poprzez dwa wywietrzniki znajdujące się po bokach maszyny.
• Silnik ładowarki T450 zamontowany jest poprzecznie, co gwarantuje optymalny rozkład masy i pełny, bezpośredni dostęp do wszystkich elementów wymagających serwisowania.

Zastosowanie i mobilność

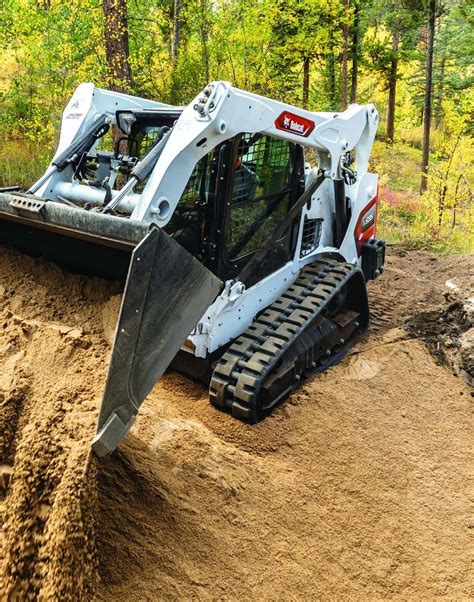

Ładowarka T450, tak jak pozostałe kompaktowe ładowarki gąsienicowe Bobcat, została zaprojektowana zarówno z myślą o doskonałej sprawności na miękkim lub błotnistym podłożu i piasku, jak również na nierównym terenie.

• Może być wykorzystywana również w zastosowaniach, gdzie wymagane są niewielki nacisk i minimalne naruszenie gleby.
• Ponieważ gumowe gąsienice nie pozostawiają śladów na utwardzonej powierzchni, ładowarka T450 może swobodnie poruszać się po drogach publicznych i pracować na nich.

Szczegółowe dane techniczne Bobcat T450

Masy

• Masa robocza: 2789 kg
• Masa transportowa: 2520 kg

Silnik

• Producent/model: Bobcat/D24
• Paliwo: Olej napędowy
• Chłodzenie: Ciecz
• Moc przy 2600 obr./min. (SAE J1995): 46.2 kW
• Znamionowa prędkość obrotowa (EEC 80/1269, ISO 9249): 2600.0 RPM
• Moment obrotowy przy 1800 obr./min (SAE J1995 brutto): 225.0 Nm
• Liczba cylindrów: 4
• Pojemność skokowa: 2393 cm³
• Średnica cylindra: 90.0 mm
• Skok tłoka: 94.0 mm
• Smarowanie: Ciśnienie pompy zębatej
• Wentylacja skrzyni korbowej: Zamknięte odpowietrzanie
• Filtr powietrza: Suchy z wymiennym wkładem z elementem zabezpieczającym
• Zapłon: Sprężeniowy Diesla
• Wspomaganie rozruchu: Świece żarowe

Urządzenia elektryczne

• Alternator: 90 A - otwarty korpus z wewnętrznym regulatorem
• Akumulator: 12 V - 600 A, rozruch na zimno w temp. -18°C - pojemność zapasowa 115 min przy 25 A
• Rozrusznik: 12 V - przekładnia zębata redukcyjna - 2,7 kW (3,6 HP)

Układ hydrauliczny

• Typ pompy: Napędzana silnikiem, zębata
• Pojemność pompy: 63.00 L/min
• Redukcja ciśnienia w układzie przy szybkozłączkach: 22.4-23.1 MPa
• Zawór sterujący: 3-suwakowy, z przepływem otwartym w położeniu neutralnym, z funkcją pływania przy podnoszeniu i sterowanym elektrycznie suwakiem pomocniczym
• Filtr hydrauliczny: Pełnego przepływu, wymienny - wkład 10 μm z materiałów syntetycznych
• Przewody hydrauliczne: Rurki, przewody elastyczne i złączki zgodne z normą SAE

Siłowniki hydrauliczne

• Siłownik podnoszenia: (2) Obustronnego działania
  • Średnica cylindra: 50.8 mm
  • Średnica tłoczyska: 31.8 mm
  • Skok siłownika: 665.2 mm
• Siłownik przechylania: (2) Obustronnego działania
  • Średnica cylindra: 60.4 mm
  • Tłoczysko: 31.8 mm
  • Skok siłownika: 356.9 mm

Układ napędowy

• Napęd: Tłokowe pompy hydrostatyczne w układzie tandem, z regulacją bezstopniową, napędzające dwa w pełni odwracalne silniki hydrostatyczne
• Gąsienice: Szerokość 300 mm. Naprężany siłownik smarowania i potrójne rolki kołnierzowe
• Napęd główny: W pełni hydrauliczny, napęd gąsienic gumowych

Jazda

• Gąsienice: Szerokość: 300 mm, gumowe
• Maks. prędkość jazdy (niski zakres): 11.7 km/h
• Maks. prędkość jazdy (wysoki zakres, opcjonalny dwuzakresowy napęd hydrostatyczny): 17.7 km/h

Czasy cykli

Poniżej przedstawiono czasy cykli pracy ładowarki:

• Unoszenie ramion podnoszących: 2.6 s
• Opuszczanie ramion podnoszących: 2.4 s
• Zamykanie łyżki: 1.5 s
• Opróżnianie łyżki: 2.0 s
