Frezarki, będące kluczowym narzędziem w wielu warsztatach stolarskich i zakładach obróbki drewna, wymagają precyzyjnych komponentów zapewniających stabilne mocowanie narzędzi. Jednym z takich elementów jest tuleja zaciskowa, której prawidłowy dobór i działanie mają bezpośredni wpływ na jakość i bezpieczeństwo pracy. W kontekście frezarek marki JCB, choć firma ta jest bardziej znana z maszyn budowlanych, jej elektronarzędzia również zdobywają uznanie użytkowników. Niniejszy artykuł szczegółowo omawia tuleje zaciskowe w kontekście frezarek, ze szczególnym uwzględnieniem modelu JCB 1500W.
Frezarka JCB 1500W: Pierwsze Wrażenia i Charakterystyka
Na rynku elektronarzędzi można znaleźć frezarki, które, mimo że pochodzą od producentów kojarzonych z inną branżą, zaskakują jakością. Przykładem jest frezarka JCB 1500W, dostępna w przystępnej cenie, np. w marketach budowlanych.
Mimo że firma JCB jest bardziej kojarzy nam się z koparkami niż elektronarzędziami, model 1500W zyskał pozytywne opinie. Użytkownicy podkreślają, że frezarka jest warta swojej ceny i inwestycji. Materiały, z jakich ją wykonano, są bardzo dobrej jakości, nie ma tanich plastików, wszystko jest spasowane elegancko i dobrze leży w dłoni. Urządzenie dysponuje mocą 1500W, którą, jak potwierdzają użytkownicy, pewnie osiąga. Wszystko chodzi płynnie, choć regulator obrotów może być początkowo dość toporny, co jednak często zmienia się po kilku użyciach. Frezarka tego typu często trafia pod stolik, stając się elementem stałej stacji roboczej.
Tuleje Zaciskowe do Frezarek JCB: Dostępność i Wybór
Kluczowym elementem zapewniającym funkcjonalność frezarki są tuleje zaciskowe. W przypadku frezarki JCB, już w zestawie często znajdują się dwie tulejki zaciskowe. Dodatkowe lub zamienne tulejki można nabyć na platformach internetowych, takich jak Allegro, lub w specjalistycznych sklepach. Standardowe rozmiary tulejek, często wybite bezpośrednio na frezarce, to 6.35 mm (1/4 cala) i 12.7 mm (1/2 cala).
Jedną z istotnych kwestii, na którą zwracają uwagę użytkownicy, jest budowa tulei zaciskowych. W wielu modelach frezarek, w tym w JCB, tulei z nakrętki zaciskowej nie da się wyjąć, ponieważ jest ona fabrycznie zablokowana przed wypadaniem. To oznacza, że w przypadku konieczności wymiany tulei, często trzeba wymienić cały zespół tuleja-nakrętka. Poszukując zamienników, szczególnie w sytuacjach, gdy oryginalny zacisk jest dostępny tylko na jeden rozmiar (np. 12,7 mm), należy dokładnie sprawdzić kompatybilność. W przypadku frezów z kompletu, są one często bardzo dobre i na podstawowe potrzeby oraz projekty wykonują swoją pracę.
Czym Jest Tuleja Zaciskowa? Budowa i Zasada Działania
Tuleje zaciskowe to powszechnie stosowane elementy w obrabiarkach (w tym frezarkach) do mocowania narzędzi o cylindrycznym trzonku. Zapewniają one stabilne i precyzyjne trzymanie narzędzia podczas obróbki.
Budowa tulei zaciskowej
Tuleja zaciskowa składa się z trzech głównych elementów:
- Korpusu tulei: Wykonany ze stali, ma cylindryczny kształt i zawiera nacięcia (szczęki).
- Nakrętki zaciskowej: Służy do regulacji siły zacisku i dokręcenia narzędzia w tulei.
- Szczęk zaciskowych: Są to elastyczne segmenty korpusu tulei, które pod wpływem nacisku zmieniają swoją średnicę.
Zasada działania
Tuleje zaciskowe wykorzystują system zaciskowy oparty na zasadzie rozwarcia i zacisku szczęk. Po umieszczeniu narzędzia o cylindrycznym trzonku w tulei, nakrętka zaciskowa jest dokręcana. Powoduje to ruch szczęk wewnątrz stożkowego otworu tulei, co prowadzi do ich rozchylania się, a następnie zaciskania narzędzia z dużą siłą, zapewniając pewne i stabilne trzymanie.
Dzięki takiej konstrukcji narzędzia mogą być szybko i łatwo wymieniane bez konieczności demontowania całej tulei. Wystarczy poluzować nakrętkę zaciskową, wyjąć narzędzie i włożyć nowe narzędzie, a następnie ponownie dokręcić nakrętkę zaciskową. Tuleje zaciskowe są szeroko stosowane, ponieważ zapewniają precyzyjne mocowanie narzędzi, łatwą wymianę oraz szeroki zakres zastosowań.
Rodzaje Tulei Zaciskowych w Frezarkach
Na rynku dostępne są różne typy tulei zaciskowych, dostosowane do specyficznych potrzeb i rodzajów obrabiarek. Jednym z najbardziej rozpowszechnionych standardów są tuleje zaciskowe ER.

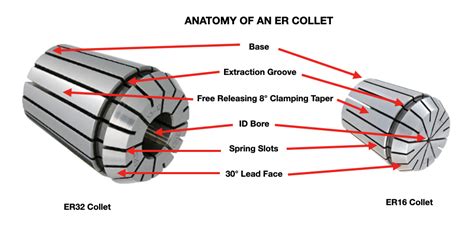

Tuleje zaciskowe ER (Norma DIN 6499)
Norma DIN 6499 dotyczy tulei zaciskowych ER (Elastic Collet) do narzędzi skrawających. Są one powszechnie stosowane w obrabiarkach, takich jak tokarki, frezarki i centra obróbcze, do pewnego i precyzyjnego mocowania narzędzi skrawających, takich jak wiertła, frezy, narzynki gwintownicze czy narzynki tokarskie.
Norma DIN 6499 określa różne typy tulei zaciskowych ER w zależności od ich rozmiarów, np. ER16, ER25, ER32, ER40 itd. Ustala również tolerancje wymiarów tulei zaciskowych ER oraz minimalne siły zacisku, które powinny być osiągane w trakcie mocowania narzędzi. Zapewnia to stabilne trzymanie narzędzi i precyzyjne wykonanie obróbki.
Popularne rozmiary tulei do frezarek
Tuleje zaciskowe do frezarek są dostępne w różnych rozmiarach, aby pasować do różnych średnic narzędzi frezarskich. Najpopularniejsze rozmiary to 6 mm, 8 mm, 10 mm, 12 mm, 16 mm. Przykładowo:
- Tuleja zaciskowa 6 mm: Jest przeznaczona do mocowania narzędzi o cylindrycznym trzonku o średnicy 6 mm.
- Tuleja zaciskowa 8 mm: Ma średnicę wewnętrzną 8 mm i jest przeznaczona do mocowania narzędzi z trzonkiem o tym wymiarze. Tuleje 8 mm sprawdzają się zarówno w profesjonalnych obrabiarkach, jak i w warsztatach dla hobbystów.
Tuleja zaciskowa do frezarki górnowrzecionowej jest elementem, który umożliwia mocowanie narzędzi w górnej części wrzeciona frezarki. Są one dostępne w różnych rozmiarach i konfiguracjach, aby umożliwić montaż różnych rodzajów narzędzi. Tuleja zaciskowa o średnicy 8 mm do frezarki górnowrzecionowej jest popularnym wyborem do mocowania narzędzi o tej samej średnicy.
Tuleje zaciskowe z gwintem i na wał
Tuleje zaciskowe z gwintem to specjalny rodzaj tulei, które posiadają wewnętrzny gwint. Gwint ten umożliwia mocowanie narzędzi za pomocą śruby lub innego elementu gwintowanego. Są one stosowane głównie, gdy istnieje potrzeba dodatkowego zabezpieczenia narzędzia lub gdy wymagane jest precyzyjne i trwałe mocowanie. Gwintowane tuleje zaciskowe są dostępne w różnych rozmiarach i gwintach, takich jak metryczne (M8, M10, M12, M16) lub calowe (1/4", 3/8", 1/2").
Tuleja zaciskowa na wał, znana również jako tuleja zaciskowa wrzeciona, jest elementem używanym do mocowania narzędzi na wałach maszyn obróbczych, takich jak tokarki, frezarki czy wiertarki. Są to kluczowe elementy, które umożliwiają precyzyjne i stabilne trzymanie narzędzi w czasie obróbki. Składają się z wewnętrznego otworu o średnicy pasującej do wału oraz zewnętrznego pierścienia, który zapewnia trzymanie narzędzia. Mogą być wyposażone w różne mechanizmy zaciskowe, takie jak zaciski śrubowe, hydrauliczne, pneumatyczne lub sprężynowe.
Jak Dobrać Odpowiednią Tuleję Zaciskową do Frezarki?
Wybór odpowiedniego rozmiaru i typu tulei zaciskowej do frezarki jest kluczowy dla efektywnej i bezpiecznej pracy. Zależy on od kilku czynników:
- Średnica trzonka narzędzia: Pierwszym krokiem jest dokładne ustalenie średnicy trzonka narzędzia, które zamierzasz używać. Mierząc średnicę trzonka, będziesz w stanie dobrać odpowiednią tuleję zaciskową, która pasuje do tej średnicy. Na przykład, jeśli narzędzie ma trzonek o średnicy 10 mm, wybierz tuleję zaciskową o średnicy wewnętrznej 10 mm.
- Kompatybilność z frezarką: Upewnij się, że wybrany rozmiar i typ tulei jest obsługiwany przez Twoją frezarkę i jej system mocowania. Odpowiednia tuleja zaciskowa powinna nie tylko pasować do średnicy narzędzia, ale także zapewniać mocne i równomierne zaciskanie oraz być kompatybilna z danym typem frezarki (np. górnowrzecionowej).
- Częstotliwość używania narzędzi: Zastanów się, jakie są średnice narzędzi, których będziesz używać najczęściej. Warto wybrać zestaw tulei zaciskowych, który obejmuje ten zakres średnic.
- Rodzaj mocowania (dla tulei z gwintem/na wał): Podczas wyboru tulei zaciskowej z gwintem należy wziąć pod uwagę średnicę trzonka narzędzia, rodzaj i rozmiar gwintu oraz typ mocowania lub uchwytu, w którym tuleja będzie używana. Podobnie w przypadku tulei zaciskowych na wał, należy dobrać taką, która pasuje do średnicy wału i jest kompatybilna z systemem mocowania stosowanym w maszynie.
Prawidłowy dobór tulei zaciskowej gwarantuje stabilne mocowanie narzędzia, co przekłada się na precyzję obróbki i długą żywotność zarówno narzędzia, jak i samej frezarki.
