Ubytek płynu chłodniczego w maszynach Bobcat: Przyczyny i rozwiązania

Ubytek płynu chłodniczego z układu chłodzenia każdej maszyny to ważny sygnał mówiący o jej awarii. Zdarza się, że wycieka płyn chłodniczy, jest to dla nas sygnał o awarii układu chłodniczego, konieczna jest wówczas jego szybka naprawa. Ignorowanie problemu może doprowadzić do przegrzania silnika i jego „zagotowania”, co w konsekwencji może skutkować trwałymi i bardzo kosztownymi uszkodzeniami silnika.

Rola i znaczenie płynu chłodniczego w układzie

Płyn chłodniczy to płynna część układu chłodzenia, niezbędna do zapewnienia silnikowi optymalnej temperatury pracy, która wynosi zazwyczaj od 90°C do 100°C. Wraz z uruchomieniem silnika zaczyna pracować pompa cieczy chłodzącej, która jest napędzana przez pasek rozrządu (w nielicznych maszynach przez pasek wieloklinowy). Pompa nadaje odpowiednie ciśnienie dla płynu chłodniczego. Płyn zaczyna krążyć w układzie.

Na początku omija chłodnicę (krąży po małym obiegu), dzięki czemu silnik może się szybciej nagrzać. Kiedy płyn osiągnie odpowiednią temperaturę (90 - 110 st. Celsjusza, w zależności od modelu silnika), zaczyna krążyć po dużym obiegu, przepływając przez chłodnicę. Po rozgrzaniu silnika, układ chłodniczy oraz krążący w nim płyn mają za zadanie utrzymanie temperatury roboczej silnika.

Płyn chłodniczy jest również niezbędny dla ogrzewania wnętrza kabiny operatora. Przepływa on przez nagrzewnicę, w której oddaje część ciepła, kierowaną do wnętrza przez wentylator. Dodatkowo, płyn chłodniczy tworzy powłokę na przewodach, zabezpieczając je przed korozją i osadzaniem się kamienia. Co więcej, chroni silnik przed zamarzaniem, wrzeniem i kawitacją.

W najnowszych silnikach stosuje się termostaty sterowane elektronicznie. Dzięki temu komputer sterujący pracą jednostki napędowej może regulować temperaturę płynu chłodzącego, kontrolując otwarcie termostatu. Wyciek płynu chłodniczego dezorganizuje pracę układu chłodzenia. Im większy brak płynu, tym większe problemy.

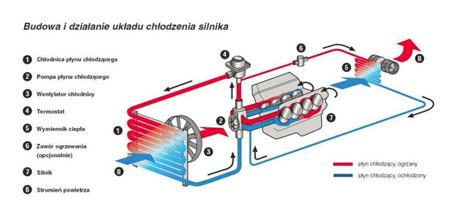

Skład układu chłodzenia

Układ chłodzenia składa się z kilku kluczowych elementów, pracujących w obiegu zamkniętym:

• Chłodnica: Odprowadza ciepło z cieczy wypływającej z silnika.
• Wentylator chłodnicy: Wspomaga chłodnicę w obniżaniu temperatury, zwłaszcza podczas zwalniania albo nagłego postoju.
• Łopatki wentylatora: Wzmacniają cyrkulację powietrza, w trakcie zwalniania albo nagłego postoju.
• Pompa wody: Jej zadaniem jest wymuszanie ruchu płynu w układzie.
• Termostat: Reguluje przepływ płynu chłodzącego, zapewniając optymalne warunki do pracy silnika.
• Zbiornik wyrównawczy: Wyrównuje poziom płynu w zależności od jego objętości.
• Nagrzewnica: Odbiera ciepło z płynu za pomocą wentylatora i kieruje je do kabiny pasażerskiej/operatora.
• Płyn chłodniczy: Krąży w układzie w obiegu zamkniętym.

Typy płynów chłodniczych

Choć płyn pracuje w układzie zamkniętym, to ma swoją żywotność. Częstotliwość wymiany zależy od jego rodzaju. Najczęściej stosowane są trzy typy:

• IAT (Inorganic Additive Technology): Z dodatkami nieorganicznymi (np. krzemianami), zalecane do silników z żeliwnym blokiem, aluminiową głowicą i lutowaną chłodnicą. Mają krótką żywotność i należy je wymieniać co 2 lata.
• OAT (Organic Acid Technology): Z dodatkami organicznymi, lepiej wchłaniają ciepło i dłużej zachowują swoje właściwości. Zalecane do nowszych pojazdów z chłodnicami aluminiowymi. Płyny OAT zmienia się co 5 lat.
• HOAT (Hybrid Organic Acid Technology): Jest to hybryda płynów z dodatkami organicznymi i nieorganicznymi. Można stosować zarówno do starszych, jak i nowszych maszyn. Mają trwałość do 5 lat.

Objawy ubywania płynu chłodniczego

Ubytek płynu chłodniczego może objawiać się na wiele sposobów. Wczesne rozpoznanie symptomów jest kluczowe dla uniknięcia poważnych awarii.

Wizualne objawy

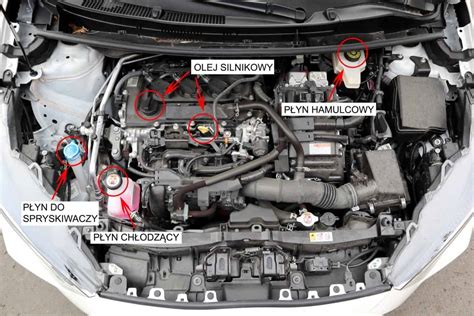

• Plamy pod maszyną: Najbardziej oczywisty sygnał. Wycieki mogą być również widoczne pod maską.
• Brak płynu w zbiorniczku wyrównawczym: Poziom płynu jest poniżej minimum, szczególnie po ostygnięciu silnika.
• Mokre przewody: Przewody układu chłodniczego są wilgotne w miejscach połączeń.
• Dym/para spod maski: Wskazuje na intensywny wyciek i odparowywanie płynu na gorących elementach.
• Tłusta maź pod korkiem oleju silnikowego: Przypominająca gęste mydło w płynie, zbiera się pod korkiem oleju, co często wskazuje na uszkodzenie uszczelki pod głowicą.

Objawy w kabinie/na desce rozdzielczej

• Świecąca kontrolka płynu do chłodnic: Na desce rozdzielczej kontrolka ostrzegawcza sygnalizuje niski poziom płynu.
• Wysokie wartości na wskaźniku temperatury: Strzałka wskaźnika temperatury płynu chłodniczego idzie w górę, często dochodząc do czerwonego pola.
• Częste włączanie się wentylatora chłodnicy: Jest to słyszalne i odczuwalne w kabinie maszyny. Wentylator powinien włączać się co najwyżej w bardzo gorące dni lub podczas intensywnej pracy.
• Zapach w kabinie: Może pojawić się zapach smażonego, słodkawego płynu, co często wskazuje na nieszczelność nagrzewnicy.
• Zimne powietrze z nawiewów: Pomimo rozgrzanego silnika, do kabiny wlatuje tylko zimne powietrze, co może świadczyć o zapowietrzeniu układu lub awarii termostatu.
• Tłusta przednia szyba: W przypadku zardzewiałej lub nieszczelnej nagrzewnicy, przy włączaniu nawiewów może pojawić się tłusta warstwa na szybie.

Objawy związane z pracą silnika

• Bardzo szybki przyrost temperatury: Płynu chłodzącego, nawet w bardzo chłodny dzień.
• Przegrzanie silnika: Układ chłodzenia nie jest w stanie odbierać ciepła z silnika, wzrasta temperatura pracy jednostki napędowej.
• Metaliczny hałas z silnika: Może sygnalizować awarię łożysk pompy wody.
• Płyn bulgoczący w chłodnicy: Przy zapalonym, a jeszcze zimnym silniku, po odkręceniu korka chłodnicy będzie widać, że płyn bulgocze, co może wskazywać na pęknięcie tulei lub głowicy.
• Podniesienie się poziomu oleju silnikowego: Przy równoczesnej ucieczce płynu chłodzącego.

Najczęstsze przyczyny ubywania płynu chłodniczego

Przyczyny wycieków płynu chłodniczego mogą być bardzo różnorodne. Zwykle ubytki wynikają ze zużycia niektórych elementów układu chłodniczego, uszkodzeń mechanicznych oraz zaniedbań eksploatacyjnych, wynikających np. ze stosowania cieczy o nieodpowiednich parametrach.

Nieszczelności mechaniczne

• Nieszczelna lub uszkodzona chłodnica: Powodem może być uszkodzenie mechaniczne (np. uderzenie kamienia podczas pracy) albo korozja wewnętrzna/zewnętrzna. Korozja wewnętrzna często wynika z braku wymiany płynu chłodniczego. Nieszczelność może dotyczyć samej chłodnicy lub kanalika znajdującego się przy jednym z jej końców (wężykach).
• Uszkodzone węże i łączące ich uszczelki: Elementy te są szczególnie narażone na zniszczenie podczas częstej eksploatacji. Z biegiem czasu wykorzystana do ich wykonania guma twardnieje i pęka. Drobne nieszczelności będą stopniowo się powiększać, a wyciek będzie coraz silniejszy. Uszkodzone mogą być również opaski zaciskowe, które mocują przewody chłodnicze do króćców (np. zardzewiałe).
• Nieszczelna pompa cieczy chłodzącej: Jeśli nie jest długo wymieniana, albo stosowany jest płyn chłodniczy niskiej jakości, może dojść do uszkodzenia jej uszczelnień. Innym razem wirnik pompy (często plastikowy) może kręcić się na wałku - jak był zimny, to trzymał, jak się zagrzał, to się kręcił jak chciał.
• Awaria nagrzewnicy: Zardzewiała lub nieszczelna nagrzewnica (niewielka chłodnica umieszczona tuż pod szybą maszyny) może być przyczyną ubytku płynu. Częstym objawem jest tłusta przednia szyba we wnętrzu maszyny, gdy włącza się nawiewy, lub zapach smażonego w kabinie.
• Uszkodzony zbiorniczek wyrównawczy: Ubytek płynu chłodniczego może wynikać również z uszkodzeń zbiorniczka wyrównawczego, który może być pęknięty lub przetarty, zwłaszcza jeśli ciągle drży od silnika.
• Uszkodzone króćce przyłączeniowe: Do których podłączone są przewody chłodnicze. Mogą być zardzewiałe lub pęknięte.

Uszkodzenia wewnętrzne silnika

• Wypalona uszczelka pod głowicą: Jest to częsta przyczyna, choć często diagnozowana zbyt wcześnie. Powinna być brana pod uwagę jako ostatnia, po sprawdzeniu wszystkich wcześniejszych. Olej silnikowy ma większe ciśnienie niż płyn chłodniczy, zatem to olej silnikowy powinien trafiać do płynu chłodniczego, ale zdarzają się sytuacje, w których to płyn chłodniczy trafia do oleju. Objawy to podwyższający się poziom oleju (przy równoczesnej ucieczce płynu chłodzenia) i tłusty szlam pod korkiem oleju.
• Pęknięcie głowicy lub tulei cylindra: W takim przypadku płyn może przedostawać się bezpośrednio do komory spalania, a przy zapalonym, a jeszcze zimnym silniku jak odkręcisz korek będzie widać, że płyn bulgocze.

Inne elementy układu chłodzenia

• Zardzewiała albo uszkodzona mechanicznie chłodnica oleju silnikowego: Jeśli występuje w danej maszynie i jest chłodzona płynem chłodniczym.
• Uszkodzona chłodnica zaworu EGR: Jeśli została zastosowana przez producenta. Chłodnica może rdzewieć, a płyn chłodniczy może wtedy trafiać do spalin, a następnie z powrotem do silnika, gdzie jest spalany wraz z paliwem.

Zaniedbania eksploatacyjne

Chłodnica i inne elementy maszyny mogą być uszkodzone na skutek złego serwisowania, np. braku wymian płynu chłodniczego, stosowania wody w układzie, albo wypadku, które pojazd przeszedł.

Diagnostyka problemu

Zanim rozgrzebiesz silnik, zacznij od rzeczy najprostszych. Trudno będzie zlokalizować wyciek, ale najszybciej na zimnym silniku, ponieważ na ciepłym za szybko odparowuje i rozdmuchuje go wentylator.

Jak sprawdzić wyciek

• Po zakończonej jeździe postaw maszynę w czystym, suchym miejscu i pozwól silnikowi chodzić przez chwilę na wolnych obrotach. Wada ujawnia się tylko wtedy, gdy ciecz jest mocno rozgrzana, a w całym układzie panuje nadciśnienie. Nie zlokalizujemy miejsca usterki przy wyłączonym silniku - pojawia się wtedy, gdy jest nagrzany.
• Jeżeli nie ma zbiorniczka wyrównawczego, to rolę bezpiecznika będzie pełnił korek chłodnicy. Wiadomo wszystkim, że ciśnienie wzrasta wraz z temperaturą, do ok. 1,5 atm. Jeżeli będzie pęknięcie tulei lub głowicy, to przy zapalonym, a jeszcze zimnym silniku jak odkręcisz korek, będzie widać, że płyn bulgocze. Jeśli maszyna nie ma termostatu, tym bardziej będzie to widać, bo obieg będzie cały czas.
• Sprawdź zawór od nagrzewnicy. Jeśli jest tak jak w nowszych maszynach, to zawór masz pod deską rozdzielczą przed nagrzewnicą na przewodzie zasilającym.
• Jeżeli płynu ubywa, ale nie widać wycieków, może to być niewielka ilość odparowującej wody z koncentratu. W takim przypadku można dolewać wodę destylowaną.

Konsekwencje jazdy z ubywającym płynem

Ubywanie płynu chłodniczego to bardzo niepokojący objaw. Duży wyciek płynu chłodniczego może doprowadzić do przegrzania, a następnie do zatarcia silnika. Czyli w praktyce - do jego całkowitego zniszczenia, gdzie remont może być nieopłacalny.

Jeśli kierowca nie zatrzyma się i nie schłodzi silnika (wyłączając go, otwierając maskę i czekając minimum 30 minut) w kolejnym etapie dochodzi do zatarcia jednostki napędowej. Zazwyczaj remont silnika jest w takim przypadku nieopłacalny. Może to również doprowadzić do:

• uszkodzenia uszczelek silnika
• zatarcia pompy wody
• uszkodzenia uszczelki pod głowicą
• rozszczelnienia silnika
• pęknięcia głowicy silnika
• pęknięcia bloku silnika
• blokady cylindrów
• poparzenia operatora w trakcie jazdy, jeśli pęknie nagrzewnica

WAŻNA ZASADA: Jeśli temperatura płynu skacze i silnik ma się zagotować, nie wolno gasić maszyny natychmiastowo! Należy bezpiecznie zatrzymać maszynę i pozwolić jej ostygnąć na wolnych obrotach, jeśli to możliwe, aby uniknąć szoku termicznego i dalszych uszkodzeń.

Jak postępować w przypadku awarii?

Doraźne działania

W przypadku, kiedy wskaźnik temperatury płynu chłodniczego dojdzie do czerwonego pola, trzeba od razu wyłączyć klimatyzację i nawiew (jeśli występują), co zmniejszy obciążenie układu. Następnie zatrzymujemy się w bezpiecznym miejscu i wyłączamy silnik. Kolejnym krokiem jest sprawdzenie poziomu płynu w zbiorniku.

Uzupełnianie płynu chłodniczego

Jeśli jest go za mało - trzeba dolać. Najlepiej, jeśli mamy zapas takiego samego produktu. Jeśli nie, można wyjątkowo dolać wody destylowanej. Po dotarciu na miejsce warto sprawdzić, którędy ubywa płynu chłodniczego i udać się do warsztatu.

Płyn do chłodnic dolewamy na zimnym silniku. Jego poziom powinien być między „min” a „max” zaznaczonym na zbiorniczku wyrównawczym. Nadmiar jest niebezpieczny, bo skutkuje zbyt dużym ciśnieniem w układzie. Jeśli dolejemy go za dużo, należy odessać nadmiar strzykawką.

Przy dolewaniu płynu, maszyna powinna stać na równej i płaskiej powierzchni, tak aby wskaźnik poziomu na zbiorniczku pokazywał stan rzeczywisty. Należy upewnić się, że silnik jest zimny, aby uniknąć poparzeń. Istotny jest też rodzaj płynu. Jeśli kupiliśmy koncentrat płynu do chłodnic, musimy go rozcieńczyć przed wlaniem zgodnie z informacjami na opakowaniu. Można lać do niebieskiego koncentratu wodę destylowaną w zimę i będzie w porządku, ponieważ z koncentratu odparowuje tylko woda.

Tymczasowe rozwiązania

Jeśli ubytek płynu jest niewielki, można zastosować specjalny uszczelniacz układu chłodniczego, dostępny w płynie (dolewany do układu) albo w formie proszku (dosypywanego do chłodnicy, przy rozgrzanym płynie). Mogą pomóc w niewielkich uszkodzeniach, jednak działają tylko czasowo i zatamują wycieki występujące wyłącznie w metalowych elementach układu, np. chłodnicy. W przypadku nieszczelności lub pęknięć przewodów można spróbować zastosować specjalne bandaże naprawcze do węży gumowych. Należy jednak pamiętać, że są to rozwiązania tylko chwilowe i nie zastępują profesjonalnej naprawy.

Kiedy wezwać specjalistę?

O ile dolanie płynu albo jego wymiana nie powinna sprawić kłopotów, o tyle naprawę innych usterek warto powierzyć profesjonalnemu warsztatowi. Głowicy sam nie sprawdzisz. Jeżeli awaria jest poważna, a płyn chłodniczy wycieka w dużych ilościach, lepiej wezwać holownik i bezpiecznie przetransportować maszynę do serwisu.

Często pomaga samo czyszczenie układu chłodzenia: mycie pod ciśnieniem chłodnic z zewnątrz, a do środka preparaty odkamieniające i dobre płukanko. Jeśli to nie pomaga, trzeba sprawdzić pompę wody i termostat, czy go nie złapało.

Koszty naprawy awarii układu chłodzenia

Koszt naprawy układu chłodzenia zależy od marki maszyny, renomy warsztatu oraz rodzaju uszkodzonej części. Przykładowo:

• Wymiana uszczelki pod głowicą: od 200 do 1000 zł
• Naprawa chłodnicy: 50-300 zł, w zależności od rodzaju i wielkości uszkodzenia
• Naprawa pompy wody: średnio ok. 250 zł
• Wymiana gumowych węży: ok. 100 zł
• Naprawa chłodnicy zaworu EGR: 350-650 zł

Sama wymiana płynu chłodniczego kosztuje ok. 50-100 zł (robocizna), plus płyn chłodniczy ok. 25-50 zł za opakowanie 5 l.

Pytania i odpowiedzi (FAQ)

Jaką funkcję pełni płyn chłodniczy w maszynie?

Zadaniami płynu chłodzącego są: chłodzenie silnika, zapobieganie korodowaniu kanałów chłodzących oraz ochrona przed gromadzeniem się kamienia wewnątrz układu.

Co może być przyczyną ubywania płynu chłodniczego?

Uciekający płyn chłodzący najczęściej wynika ze zużycia gumowych elementów, uszkodzeń mechanicznych części albo zaniedbań właścicieli maszyn (np. brak regularnej wymiany płynu).

Czy można zastąpić płyn chłodniczy wodą?

Nie wolno zastępować wodą płynu chłodniczego. W skrajnych przypadkach, kiedy nie mamy pod ręką odpowiedniej cieczy, można dolać jedynie wody destylowanej, ale należy jak najszybciej wymienić ją na właściwy płyn.
