Kosiarka z napędem to ogromne ułatwienie, zwłaszcza przy koszeniu większych ogrodów, nierównych terenów czy dla osób starszych. System napędowy przenosi moc z silnika na koła, eliminując konieczność pchania ciężkiego urządzenia. Zrozumienie jego działania i potencjalnych awarii to pierwszy krok do efektywnego użytkowania i konserwacji. Napęd w kosiarce spalinowej to system, który przenosi moc generowaną przez silnik bezpośrednio na koła, najczęściej tylne. Dzięki temu kosiarka porusza się samodzielnie, a użytkownik musi jedynie nią kierować.
W większości modeli kosiarek spalinowych kluczowym podzespołem jest mechanizm różnicowy, nazywany dyferencjałem. Jest to przekładnia mechaniczna zębata, która poprzez pasek klinowy (rzadziej łańcuch) zmienia ruch obrotowy pionowego wału silnika na ruch obrotowy poziomej osi kół. Składa się z wielu elementów, które połączone są za pomocą sprzęgła, nad którym użytkownik ma kontrolę. Prawdopodobieństwo, że z biegiem czasu napęd ulegnie awarii, jest dość duże, ponieważ jego bezawaryjność byłaby gwarantowana tylko w ściśle kontrolowanych warunkach - na bardzo płaskiej powierzchni, niezbyt dużej, przy trawie pokroju piłkarskiej murawy lub pola golfowego.
Jak działa napęd w kosiarce spalinowej?
Zrozumienie mechanizmu napędowego pomoże w diagnozowaniu i naprawie ewentualnych usterek. Cały proces można opisać w kilku krokach:
Krok 1: Silnik jako serce układu
Wszystko zaczyna się od silnika spalinowego, który jest źródłem energii. Kiedy uruchamiasz kosiarkę, silnik generuje ruch obrotowy, przekazywany na wał korbowy.
Krok 2: Pasek napędowy - przenoszenie mocy
Do wału silnika przymocowane jest koło pasowe, na którym spoczywa pasek napędowy (często klinowy lub zębaty). Pasek ten łączy silnik z przekładnią napędową, przenosząc ruch obrotowy. To kluczowy element, który musi być w dobrym stanie, aby napęd działał płynnie i efektywnie.
Krok 3: Przekładnia - zamiana prędkości w siłę
Pasek napędowy dostarcza ruch obrotowy do przekładni napędowej, którą często nazywamy mechanizmem różnicowym. Silnik generuje bardzo wysoką prędkość obrotową, która jest redukowana przez przekładnię do poziomu odpowiedniego dla ruchu kosiarki, jednocześnie zwiększając moment obrotowy. Dzięki temu koła mają wystarczającą siłę, aby pchać kosiarkę do przodu, nawet przez gęstą trawę.
Krok 4: Aktywacja napędu i ruch kół
Aby napęd został aktywowany, zazwyczaj należy nacisnąć specjalną dźwignię przy uchwycie kosiarki. Ta dźwignia jest połączona z mechanizmem przekładni za pomocą linki napędu. Naciśnięcie dźwigni powoduje napięcie linki, co z kolei załącza sprzęgło w przekładni. Sprzęgło łączy przekładnię z osią kół napędowych (najczęściej tylnych), a moc jest przekazywana na zębatki wewnątrz kół, które wprawiają kosiarkę w ruch.
Elementy systemu napędowego kosiarki
Aby w pełni zrozumieć, jak działa napęd w kosiarce, warto przyjrzeć się bliżej poszczególnym elementom, które tworzą ten złożony, ale niezwykle efektywny system. Każdy z nich pełni kluczową rolę i od jego kondycji zależy sprawność całej kosiarki.

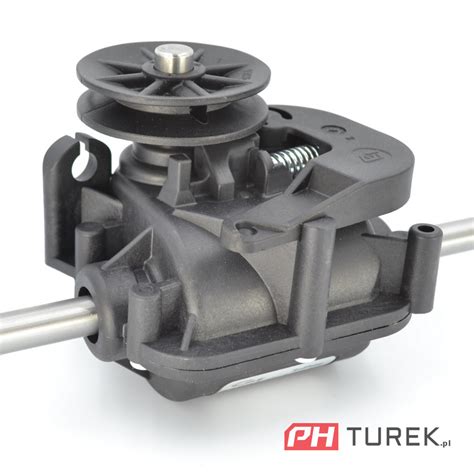

- Przekładnia napędowa (dyferencjał): Jest to zamknięty podzespół z zestawem zębatek. Jej głównym zadaniem jest redukcja prędkości obrotowej z silnika i zwiększenie momentu obrotowego, a następnie przeniesienie go na oś kół. Zębatki wewnątrz przekładni są narażone na zużycie, a uderzenie w twardą przeszkodę może doprowadzić do ich uszkodzenia, co często objawia się nieprzyjemnymi zgrzytami lub całkowitym brakiem napędu.
- Pasek klinowy vs. zębaty: Paski przenoszą moment obrotowy z silnika na przekładnię. Pasek klinowy jest bardziej elastyczny, ale może się ślizgać, zwłaszcza gdy jest zużyty lub zbyt luźny. Pasek zębaty zapewnia precyzyjniejsze przeniesienie mocy bez poślizgu, co często przekłada się na większą efektywność, ale wymaga dokładniejszego montażu i jest zazwyczaj droższy w wymianie. Paski to elementy eksploatacyjne, które z czasem ulegają zużyciu i wymagają regularnej kontroli oraz wymiany.
- Linka i dźwignia napędu: Linka napędu to mechaniczne połączenie między dźwignią na uchwycie kosiarki a mechanizmem sprzęgła w przekładni. Jej funkcja to załączanie i rozłączanie napędu. Prawidłowa regulacja naciągu linki jest niezwykle ważna - zbyt luźna linka może sprawić, że napęd nie będzie się załączał w pełni, a zbyt napięta może powodować ciągłe, niepożądane załączenie napędu.
- Koła napędowe i ich wewnętrzne zębatki: Koła napędowe mają bezpośredni kontakt z podłożem i wprawiają kosiarkę w ruch. W ich wnętrzu, a dokładniej w piaście, znajdują się specjalne zębatki, które zazębiają się z mechanizmem przekładni.
Brak napędu w kosiarce Briggs & Stratton: Najczęstsze przyczyny i diagnoza
Awaria napędu może mieć kilka przyczyn - od prostych, po te bardziej złożone. Zanim oddasz sprzęt do serwisu, możesz wykonać kilka podstawowych kroków samodzielnie. W pierwszej kolejności ważne jest, aby zidentyfikować przyczynę problemu. Objawy mogą być różnorodne, od dziwnych dźwięków po brak reakcji maszyny. Zrozumienie, co może być nie tak, pozwoli na skuteczniejsze podjęcie działań naprawczych. Wśród najczęstszych objawów awarii napędu można wymienić nieprawidłowe działanie silnika, trudności w uruchomieniu kosiarki oraz nieprawidłowe ruchy noża tnącego. Zanim przystąpimy do naprawy, należy dokładnie przeanalizować każdy z tych symptomów, aby ustalić, które elementy mogą być uszkodzone lub wymagać konserwacji.
Napęd w kosiarce nie działa? Sprawdź to!
1. Zużyty lub zerwany pasek napędowy
To jedna z najczęstszych przyczyn braku napędu w kosiarce. Zużyty pasek napędowy może objawiać się piszczeniem, zwłaszcza podczas załączania napędu, lub ślizganiem się, co skutkuje tym, że kosiarka porusza się wolniej lub zrywami. W przypadku całkowitego zerwania paska, napęd po prostu przestaje działać. Diagnoza jest prosta: wystarczy przewrócić kosiarkę na bok (pamiętając o odłączeniu świecy zapłonowej i opróżnieniu zbiornika paliwa!) i wizualnie ocenić stan paska. Szukaj pęknięć, przetarć, postrzępionych krawędzi lub nadmiernego luzu. Jeśli pasek wygląda na zużyty, wymiana na nowy zazwyczaj rozwiązuje problem. W wielu modelach kosiarek występuje mechanizm napinający pasek, który również może ulec uszkodzeniu.
2. Uszkodzona przekładnia
Uszkodzenie przekładni to poważniejsza sprawa. Może do niego dojść na skutek uderzenia kosiarką w twardą przeszkodę (np. kamień czy korzeń) lub z powodu naturalnego zużycia zębatek w jej wnętrzu. Objawy są zazwyczaj bardzo wyraźne: niepokojące zgrzyty, stukanie lub głośny hałas dochodzący z okolic kół napędowych. W skrajnych przypadkach napęd może całkowicie się zablokować lub działać jedynie z ogromnym oporem. W takiej sytuacji często konieczna jest wymiana całej przekładni, choć w niektórych modelach można spróbować wymienić same zębatki, jeśli są dostępne jako części zamienne. To już zadanie dla bardziej zaawansowanych majsterkowiczów lub serwisu. Użytkownik zgłosił problem z kosiarką listwową GUTBROD z silnikiem BRIGSA, polegający na braku mocy napędu. Po włączeniu napędu kosiarka szarpie, a koła kręcą się tylko w powietrzu, zatrzymując się po dotknięciu ziemi. Użytkownicy sugerowali, że problem może leżeć w uszkodzonym sprzęgle lub w przenoszeniu napędu z silnika.
W zależności od konstrukcji przekładni mogą być różne uszkodzenia, np. wytarte pierścienie stożkowe (mosiężne) wchodzące w koło zębate ślimacznicy, lub wytarte zęby (zaokrąglone) wewnątrz koła zębatego ślimacznicy w wersji ze sprzęgłem kłowym. Jeśli masz tę drugą wersję, można pogłębić zęby kłowe (plastik) ręczną miniszlifierką prostą. Jednym z użytkowników, który rozebrał przekładnię i włożył podkładkę mosiężną pod blaszkę, aby lepiej dociskała tarczki, napotkał problem: napęd działał, ale kosiarka blokowała się przy próbie cofania.
3. Poluzowana lub zerwana linka napędu
Problemy z linką napędu są równie powszechne. Linka może się rozciągnąć, co prowadzi do zbyt luźnego naciągu i braku pełnego załączania napędu. W efekcie, po naciśnięciu dźwigni, kosiarka może w ogóle nie ruszyć lub ruszać się bardzo ospale. W najgorszym przypadku linka może się zerwać, co całkowicie uniemożliwi załączenie napędu. Diagnoza jest prosta: sprawdź, czy dźwignia napędu stawia odpowiedni opór i czy linka jest nienaruszona. Często wystarczy regulacja naciągu linki za pomocą specjalnej śruby, aby przywrócić napęd do pełnej sprawności. Brak reakcji napędu kół po wciśnięciu dźwigni na uchwycie kosiarki to wyraźny sygnał problemu z linką.
4. Zanieczyszczenia i zużyte zębatki w kołach
Niepozorne zanieczyszczenia mogą sprawić wiele kłopotów. Nagromadzona trawa, błoto, kurz czy nawet drobne kamyki mogą blokować swobodny ruch mechanizmu napędowego, zwłaszcza w okolicach kół. To może prowadzić do tego, że napęd działa z oporem, "szarpie" lub w ogóle nie przenosi mocy. Dodatkowo, wewnętrzne zębatki w kołach napędowych, które zazębiają się z przekładnią, mogą z czasem ulec zużyciu. Kiedy tak się dzieje, napęd może "przeskakiwać", a koła nie będą obracać się płynnie, mimo że słyszysz, jak przekładnia pracuje. Regularne czyszczenie i kontrola stanu tych zębatek to podstawa, aby uniknąć tego typu problemów. W wielu kosiarkach znajdują się wałki (ośki) napędowe wbudowane w mechanizm kół, które muszą mieć minimalny luz roboczy. Gdy są zbyt ciasne, np. przez nagromadzone zanieczyszczenia, mogą powodować problemy z napędem.
Naprawa napędu w kosiarce krok po kroku
Naprawa napędu w kosiarce to czynność, która jest stosunkowo prosta, jednak wymaga pewnych umiejętności technicznych. Naprawa napędu w kosiarce wymaga znajomości podstawowych kroków, które należy wykonać, aby przywrócić jej sprawność. Ważne jest, aby przed przystąpieniem do naprawy zrozumieć, jakie elementy są kluczowe dla prawidłowego działania napędu. W pierwszej kolejności należy zidentyfikować uszkodzone elementy napędu, a następnie przeprowadzić ich wymianę lub regulację. Niezależnie od tego, czy chodzi o wymianę paska napędowego, czy smarowanie kół zębatych, każde z tych działań jest istotne dla prawidłowego funkcjonowania kosiarki.
Wymiana linki napędu w kosiarce Briggs & Stratton
Problemy z napędem to jedna z najczęstszych usterek, z jakimi można się spotkać w kosiarkach spalinowych. Na szczęście, w wielu przypadkach winowajcą jest zużyta lub uszkodzona linka napędu, a jej wymiana jest czymś, co z powodzeniem można wykonać samodzielnie. Ten artykuł to kompleksowy poradnik, który krok po kroku przeprowadzi Cię przez proces wymiany linki napędu w kosiarce Briggs & Stratton.
1. Przygotowanie i bezpieczeństwo
Odpowiednie przygotowanie to podstawa każdej udanej naprawy. Bezpieczeństwo jest absolutnym priorytetem. Zawsze pamiętaj o tym, że pracujesz z maszyną spalinową, która może niespodziewanie się uruchomić. Kluczowym krokiem jest odłączenie przewodu od świecy zapłonowej - wystarczy zdjąć fajkę ze świecy, aby całkowicie uniemożliwić przypadkowe uruchomienie silnika. Dodatkowo, zalecam opróżnienie zbiornika paliwa lub przechylanie kosiarki w odpowiednią stronę, zgodnie z instrukcją producenta.
2. Dobór idealnej linki
Prawidłowy dobór nowej linki napędu jest absolutnie kluczowy dla sukcesu naprawy. Nie ma uniwersalnych linek pasujących do wszystkich kosiarek. Linkę należy dobrać na podstawie modelu kosiarki lub numeru seryjnego silnika Briggs & Stratton. Pamiętaj, że różne modele kosiarek, nawet jeśli są wyposażone w ten sam silnik Briggs & Stratton, mogą mieć linki o różnej długości i z różnymi końcówkami mocującymi. Zawsze porównaj nową linkę ze starą pod kątem długości pancerza, długości linki wewnętrznej oraz kształtu końcówek. Na rynku dostępne są zarówno części oryginalne, jak i zamienniki. Warto również pamiętać, by uszkodzone elementy zastępować jedynie częściami, które pasują do konkretnego modelu oraz charakteryzują się najwyższą jakością. Daje to gwarancję, że po złożeniu napęd będzie działał bez zarzutu i przez długi czas nie ulegnie awarii.
3. Demontaż starej linki
Zaczynamy od górnej części kosiarki, czyli od rączki. Linka napędu jest najczęściej zamocowana w klamce lub dźwigni, którą wciskasz, aby uruchomić napęd. Zazwyczaj jest tam mała sprężynka lub zaczep, który trzyma końcówkę linki. Delikatnie odczep tę końcówkę, często w kształcie "gruszki" lub małego walca, od dźwigni.
Teraz musimy dostać się do drugiego końca linki, który jest przymocowany do mechanizmu napędowego. W zależności od modelu kosiarki, może być konieczne odkręcenie plastikowych osłon silnika lub innych elementów obudowy, aby uzyskać pełny dostęp. Zazwyczaj drugi koniec linki jest przymocowany do przekładni napędowej, która znajduje się pod obudową kosiarki, w okolicy tylnej osi. Po zlokalizowaniu mechanizmu, odczep końcówkę linki (często w kształcie litery "Z" lub haczyka) od dźwigni przekładni. Może być konieczne użycie kombinerek, aby rozgiąć lub odpiąć zaczep. Po odczepieniu obu końców, starą linkę wraz z pancerzem wyjmij ostrożnie z prowadnic i uchwytów na obudowie kosiarki.
4. Montaż nowej linki
Montaż nowej linki to nic innego jak wykonanie czynności demontażowych w odwrotnej kolejności. Kluczowe jest, aby nową linkę prowadzić dokładnie tą samą trasą co starą. Zazwyczaj montaż zaczyna się od zamocowania linki przy przekładni napędowej. Wsuń końcówkę linki w odpowiednie miejsce na dźwigni przekładni, a następnie poprowadź pancerz. Gdy linka jest już pewnie zamocowana przy mechanizmie, poprowadź ją do góry, wzdłuż rączki, i zamocuj drugi koniec w dźwigni napędu.
5. Regulacja napięcia linki
Po zamontowaniu nowej linki, kluczowa jest jej odpowiednia regulacja napięcia. To od tego zależy, czy napęd będzie działał prawidłowo i jak długo posłuży linka. Zbyt luźna linka spowoduje, że napęd będzie się ślizgał lub w ogóle nie będzie działał, mimo wciśniętej dźwigni. Regulacji dokonuje się najczęściej za pomocą specjalnej śruby regulacyjnej, która znajduje się przy lince (często blisko dźwigni na rączce) lub poprzez odpowiednie umiejscowienie pancerza w uchwycie. Kręcąc śrubą, zmieniasz długość efektywną pancerza, a tym samym napięcie linki. Zbyt luźne lub zbyt napięte wyregulowanie linki jest kluczowym elementem prawidłowego działania napędu.
6. Testowanie i konserwacja po naprawie
Poświęciliśmy czas na precyzyjną wymianę linki, więc teraz nadszedł moment na testowanie i upewnienie się, że wszystko działa, jak należy. Zanim uruchomisz kosiarkę, nie zapomnij ponownie podłączyć przewodu świecy zapłonowej! To częsty błąd, który prowadzi do frustracji, gdy silnik nie chce odpalić. Sprawdź, czy napęd włącza się i wyłącza płynnie po wciśnięciu/zwolnieniu dźwigni. Upewnij się, że kosiarka porusza się z prawidłową prędkością.
Inne aspekty naprawy i konserwacji napędu
Dobrą praktyką przy naprawie napędu kosiarki jest ocena stanu technicznego całego mechanizmu, ponieważ wymiana uszkodzonej zębatki rozwiąże problem tylko na chwilę w sytuacji, gdy pasek klinowy również jest zużyty i pracuje na tzw. ostatnim tchu. Zakup części zamiennych oraz samodzielna naprawa napędu kosiarki spalinowej jest zdecydowanie tańsza niż oddanie sprzętu do serwisu. Oczywiście warto najpierw odpowiednio zdiagnozować usterkę, co pozwoli ocenić szansę na samodzielne jej usunięcie.
Kiedy naprawa jest nieopłacalna?
Warto również mieć świadomość, że zaistnieć może sytuacja, w której naprawa napędu kosiarki jest nieopłacalna lub zwyczajnie niemożliwa. Dzieje się tak z reguły w przypadku starszych modeli i wynika z braku dostępności części zamiennych czy nawet całych napędów. W większości przypadków można wtedy rozłączyć napęd, co umożliwi dalsze użytkowanie kosiarki jednak w wersji beznapędowej. Oczywiście jest to uciążliwe, szczególnie w przypadku osób starszych czy dużych powierzchni trawnika. W takiej sytuacji lepszym rozwiązaniem wydaje się zakup nowej kosiarki.
Narzędzia i części zamienne
Aby skutecznie naprawić napęd w kosiarce, konieczne jest posiadanie odpowiednich narzędzi i części. Właściwe wyposażenie ułatwia przeprowadzenie naprawy i zapewnia, że wszystkie prace będą wykonane prawidłowo. Bez odpowiednich narzędzi, takich jak klucze, wkrętaki czy szczotki, naprawa może stać się trudna lub niemożliwa. Ważne jest, aby przed przystąpieniem do jakiejkolwiek pracy upewnić się, że wszystkie potrzebne akcesoria są dostępne.
Zakup części zamiennych do napędu kosiarki jest kluczowy dla skutecznej naprawy. Można je nabyć zarówno w sklepach stacjonarnych, jak i online. Jednym z najlepszych miejsc do zakupu części zamiennych są sklepy specjalistyczne, które oferują szeroki asortyment produktów dedykowanych do kosiarek. W takich sklepach często można uzyskać fachową pomoc i porady dotyczące wymiany części. Dobrym rozwiązaniem są również sklepy internetowe, które oferują wygodne zakupy z dostawą do domu.
Bezpieczeństwo podczas naprawy
Bezpieczeństwo podczas naprawy napędu kosiarki jest niezwykle ważne. Przestrzeganie zasad bezpieczeństwa może zapobiec wielu wypadkom i kontuzjom. Zanim przystąpisz do jakiejkolwiek naprawy, upewnij się, że kosiarka jest wyłączona i odłączona od zasilania. Podczas pracy z narzędziami należy również nosić odpowiednią odzież ochronną, taką jak rękawice i okulary. Warto unikać luźnych ubrań, które mogą zaczepić się o ruchome części. Dodatkowo, należy zawsze mieć pod ręką instrukcję obsługi kosiarki, aby wiedzieć, jak bezpiecznie przeprowadzać naprawy.
Długoterminowa konserwacja napędu
Regularna konserwacja to klucz do długowieczności i bezawaryjnej pracy kosiarki. Oto kilka prostych wskazówek:
- Regularne czyszczenie: Po każdym koszeniu, zwłaszcza po pracy w mokrej lub gęstej trawie, koniecznie oczyść mechanizm napędowy z resztek trawy, błota i innych zanieczyszczeń. Nagromadzony brud może blokować ruchome części, prowadzić do przegrzewania, a nawet uszkodzić paski i przekładnię. Użyj szczotki, sprężonego powietrza lub myjki ciśnieniowej (z umiarem).
- Sprawdzanie stanu paska napędowego: Powinieneś go sprawdzać przynajmniej raz na sezon, a najlepiej co kilka koszeń. Szukaj wszelkich oznak zużycia: pęknięć, przetarć, postrzępionych krawędzi, nadmiernego rozciągnięcia lub poluzowania. Sprawdź również jego naciąg - pasek powinien być napięty, ale nie na tyle, by stawiać ogromny opór.
- Regulacja linki napędu: Linka napędu, podobnie jak pasek, może się z czasem rozciągnąć. Objawem jest zazwyczaj to, że napęd załącza się z opóźnieniem, jest słaby lub w ogóle nie reaguje na naciśnięcie dźwigni. Większość kosiarek posiada śrubę regulacyjną, za pomocą której można przywrócić odpowiedni naciąg.
- Wybieranie linek wysokiej jakości: Inwestycja w oryginalne części lub sprawdzone zamienniki to gwarancja lepszej trwałości.
- Regularna kontrola stanu linki i innych elementów napędu: Wczesne wykrycie oznak zużycia (np. luzów, przetarć) pozwala na szybką interwencję.
W miarę jak technologia w branży ogrodniczej się rozwija, warto rozważyć inwestowanie w nowoczesne części zamienne, które mogą znacznie poprawić wydajność i trwałość kosiarki. Wiele firm oferuje innowacyjne rozwiązania, takie jak części wykonane z lekkich, ale wytrzymałych materiałów, które nie tylko zmniejszają wagę maszyny, ale także zwiększają jej efektywność. Przykładem mogą być nowoczesne paski napędowe wykonane z kompozytów, które charakteryzują się większą odpornością na zużycie i lepszym przenoszeniem mocy. Dodatkowo, warto zwrócić uwagę na inteligentne systemy monitorowania, które mogą być zainstalowane w kosiarkach. Te systemy pozwalają na bieżąco śledzenie stanu technicznego maszyny, co ułatwia planowanie konserwacji i wymiany części. Dzięki temu użytkownicy mogą z wyprzedzeniem zidentyfikować potencjalne problemy i uniknąć kosztownych napraw w przyszłości.
