Koparka to niezastąpiona maszyna budowlana, wykorzystywana do różnorodnych robót ziemnych. Zrozumienie budowy i funkcji poszczególnych części koparki jest kluczowe dla efektywnej i bezpiecznej pracy. Budowa koparki jest złożona i składa się z wielu elementów współpracujących ze sobą, aby umożliwić kopanie, przemieszczanie materiałów i wykonywanie innych zadań budowlanych.
Kluczowe elementy koparki
Kluczowe części koparki to podwozie, nadwozie, wysięgnik, ramię koparki oraz łyżka. Wszystkie te elementy są połączone systemem hydraulicznym, który umożliwia precyzyjne sterowanie maszyną i wykonywanie skomplikowanych ruchów roboczych. Sprawne współdziałanie tych elementów decyduje o efektywności robót ziemnych.
Podwozie koparki

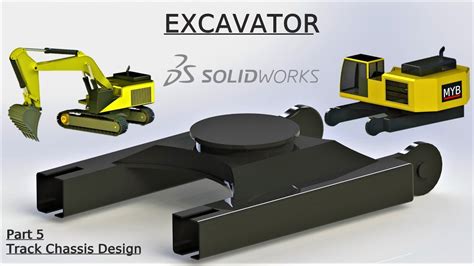

Podwozie koparki stanowi podstawę konstrukcji i zapewnia stabilność podczas pracy. Może być gąsienicowe lub kołowe, w zależności od modelu i przeznaczenia koparki. Podwozie gąsienicowe zapewnia lepszą przyczepność i stabilność w trudnym terenie, natomiast podwozie kołowe umożliwia szybsze przemieszczanie się po utwardzonych nawierzchniach. Wyróżniamy głównie podwozie gąsienicowe i podwozie kołowe. W specjalistycznych maszynach można spotkać również podwozia: kroczące, pontonowe i szynowe. W koparkach gąsienicowych konstrukcja oparta jest na zamkniętym systemie gąsienicowym, który rozkłada ciężar maszyny na dużą powierzchnię. Doskonale sprawdza się w trudnym i nieutwardzonym terenie, takim jak błoto, piasek czy śnieg, ale również na stromych zboczach. Gąsienice w koparkach mogą być stalowe lub gumowe, aby nie uszkodzić nawierzchni. Podwozie kołowe, wyposażone w pneumatyczne opony, umożliwia poruszanie się po twardych nawierzchniach i jest bardziej mobilne w porównaniu do podwozia gąsienicowego.
Stan techniczny podwozia ma ogromny wpływ na funkcjonalność i bezpieczeństwo pracy maszyny budowlanej. Podwozie gąsienicowe jest fundamentem całej konstrukcji. Gąsienice zapewniają stabilność i umożliwiają przemieszczanie się w trudnych warunkach terenowych. Podwozie koparki przenosi ciężar maszyny i zapewnia jej niezawodność podczas wykonywania robót ziemnych. System gąsienicowy jest kluczowy dla koparki gąsienicowej, zapewniając jej stabilność i zdolność do przemieszczania się w trudnych warunkach terenowych. Budowa tego elementu jest niezwykle solidna, aby sprostać wymaganiom pracy maszyny budowlanej.
Nadwozie koparki
Nadwozie koparki to obrotowy element, na którym zamontowane są kabina operatora, silnik, układy hydrauliczne i inne kluczowe elementy. Nadwozie obraca się, umożliwiając operatorowi pracę w różnych kierunkach bez konieczności przemieszczania całego podwozia. Mechanizm obrotowy jest kluczowy dla efektywności pracy, umożliwiając szybkie i precyzyjne wykonywanie robót ziemnych. Nadwozie koparki to centralna część maszyny, która pełni funkcję nośną dla kluczowych elementów, takich jak kabina operatora, układ hydrauliczny, silnik czy system przeciwwagi. Jest odpowiedzialne za stabilność, wydajność i bezpieczeństwo pracy maszyny. Konstrukcja nadwozia umożliwia również obrót całej górnej części koparki względem podwozia, co znacząco zwiększa jej funkcjonalność. Na nadwoziu zamontowane są m.in. miejsce pracy operatora, które zapewnia ergonomiczne warunki sterowania maszyną, przeciwwaga, obudowy i osłony, które chronią maszynę, jej części oraz operatora od uszkodzeń mechanicznych i zanieczyszczeń.
Excavator Safety Video
Nadwozie koparki obejmuje kabinę operatora, układy sterowania, osłony silnika i systemy chłodzenia; chroni elementy mechaniczne i wpływa na komfort oraz bezpieczeństwo operatora. Solidne nadwozie koparki poprawia stabilność maszyny, umożliwia montaż systemów zabezpieczeń i przyczynia się do wydajności i bezpieczeństwa pracy maszyny oraz dłuższej żywotności maszyny przy pracy w różnych warunkach terenowych. Górna część koparki może się obracać, dzięki czemu operator może sterować nią niezależnie od podwozia. Osprzęt obrotowy umożliwia obracanie nadwozia koparki w zakresie 360 stopni. Układ hydrauliczny steruje obrotem, zapewniając płynne i precyzyjne ruchy.

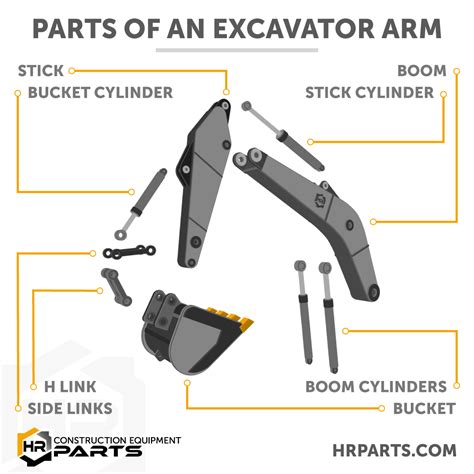

Ramię koparki
Ramię koparki, zwane również wysięgnikiem lub pałką, to jeden z najważniejszych elementów konstrukcyjnych koparko-ładowarki. Umożliwia ono wykonywanie robót ziemnych na różnej głębokości i w trudno dostępnych miejscach. Ramię koparki jest sterowane hydraulicznie i składa się z kilku segmentów połączonych przegubami. Odpowiednia konstrukcja ramienia koparki zapewnia dużą siłę kopania i precyzję ruchów. Ramię koparki to kluczowy element maszyn budowlanych. Łączy wysięgnik z łyżką, umożliwiając precyzyjną kontrolę nad zadaniami wykopaliskowymi.
Budowa i działanie ramienia
Ramię to działa poprzez szereg zawiasów, umożliwiając podnoszenie, opuszczanie, wysuwanie i chowanie. Taka wszechstronność sprawia, że jest ono niezbędne do różnych operacji, takich jak kopanie, zbieranie, ładowanie i umieszczanie materiałów. W budownictwie ramię koparki odgrywa kluczową rolę. Zapewnia niezbędny zasięg i głębokość wykopów, co czyni go niezbędnym do takich zadań jak kopanie rowów, rozbiórka i wiercenie. Możliwość obsługi różnych osprzętów przez ramię zwiększa jego funkcjonalność, umożliwiając wydajne wykonywanie szerokiego zakresu czynności. Niezależnie od tego, czy bierzesz udział w projektach na małą skalę, czy operacjach na dużą skalę, adaptowalność i wytrzymałość ramienia koparki znacząco przyczyniają się do produktywności i opłacalności. Ramię koparki, często nazywane pałką, odgrywa kluczową rolę w budownictwie. Łączy wysięgnik z łyżką, umożliwiając kontrolowanie głębokości i precyzji prac wykopaliskowych. Poprzez wysuwanie lub wsuwanie ramienia można regulować odległość między wysięgnikiem a łyżką. Ta elastyczność umożliwia precyzyjne kopanie, wyrównywanie i podnoszenie. Długość ramienia różni się w zależności od rozmiaru koparki, zapewniając spełnienie konkretnych potrzeb budowlanych.
Wysięgnik służy jako kręgosłup ramienia koparki. Łączy korpus maszyny z drążkiem, zapewniając niezbędne wsparcie i stabilność. Konstrukcja wysięgnika umożliwia jego obrót i podnoszenie, co pozwala na osiągnięcie różnych wysokości i kątów podczas wykopów. Producenci często oferują różne długości wysięgników, aby sprostać konkretnym potrzebom projektu. Wysięgnik odgrywa kluczową rolę w określaniu zasięgu i wysokości ramienia koparki. Regulując długość wysięgnika, możesz dostosować możliwości maszyny do wymagań swojego projektu. Dłuższy wysięgnik zapewnia większy zasięg, umożliwiając dostęp do trudno dostępnych miejsc lub wykonywanie głębokich wykopów. Z drugiej strony krótszy wysięgnik zapewnia lepszą zwrotność, co jest niezbędne do pracy w ciasnych przestrzeniach. Druga część ramienia w koparce to element, który łączy wysięgnik z łyżką. Umożliwia ona ruch ramienia, co pozwala na precyzyjne wykonywanie wykopów oraz przenoszenie ciężkich materiałów.
Patyk, znany również jako ramię, łączy wysięgnik z łyżką. Jego podstawową funkcją jest wysuwanie i wsuwanie, co pozwala kontrolować odległość między wysięgnikiem a łyżką. Ruch ten jest niezbędny do precyzyjnego kopania, wyrównywania i podnoszenia. Konstrukcja patyka obejmuje szereg zawiasów, które ułatwiają płynny i kontrolowany ruch. Możliwość wysuwania i wsuwania drążka jest niezbędna do regulacji zasięgu ramienia koparki. Wysuwając drążek, możesz zwiększyć odległość między wysięgnikiem a łyżką, umożliwiając głębsze wykopy. Wsuwanie drążka przybliża łyżkę, co jest przydatne w przypadku zadań wymagających precyzji i kontroli.
Łyżka do koparki
Łyżka do koparki to podstawowy element roboczy, służący do kopania, załadunku i przemieszczania materiałów. Jej budowa i kształt zależą od rodzaju wykonywanych robót ziemnych i typu koparki. Istnieją różne typy łyżek, takie jak standardowe łyżki koparkowe, łyżki do kopania rowów czy łyżki o zwiększonej pojemności. Wybór odpowiedniej łyżki jest kluczowy dla efektywności pracy maszyny budowlanej. Konstrukcja łyżki obejmuje zęby lub krawędzie, które zwiększają jej zdolność do penetracji i efektywnego nabierania materiałów. Podstawowym zadaniem łyżki jest kopanie i nabieranie materiałów, co czyni ją kluczowym elementem ramienia koparki. Jej konstrukcja umożliwia wykonywanie szerokiego zakresu zadań, od prostego kopania po skomplikowaną obsługę materiałów. Wybierając odpowiednią łyżkę do swojego projektu, możesz zwiększyć wydajność i produktywność koparki. Łyżki stanowią podstawowy osprzęt roboczy każdej koparki. To one bezpośrednio wchodzą w kontakt z materiałem, umożliwiając kopanie, przemieszczanie piasku i załadunek. Dostępne są różne rodzaje łyżek, dostosowane do specyfiki wykonywanych prac ziemnych. Łyżki do kopania, skarpowe czy trapezowe pozwalają operatorowi precyzyjnie sterować procesem kopania rowów i wykopów. Wykorzystanie łyżki roboczej w koparce jest kluczowe dla efektywnego wykonywania robót ziemnych.

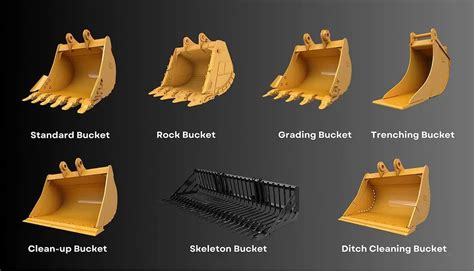

Typy łyżek
Łyżka ażurowa, nazywana również przesiewającą, jest specjalnym rodzajem łyżki używanym do sortowania materiałów. Jej konstrukcja umożliwia oddzielanie większych frakcji, takich jak kamienie czy gruz, od drobniejszych, takich jak piasek lub ziemia. Łyżki ażurowe są szczególnie przydatne podczas prac recyklingowych i porządkowych na placu budowy. Wykorzystanie łyżki ażurowej zwiększa efektywność i precyzję pracy maszyny.
Łyżka do skarpowania to element roboczy koparki, przeznaczony do formowania skarp, nasypów i innych powierzchni nachylonych. Charakteryzuje się szeroką i płaską konstrukcją, umożliwiającą precyzyjne profilowanie terenu. Łyżki do skarpowania mogą być hydraulicznie regulowane, co pozwala na zmianę kąta nachylenia podczas pracy. Użycie odpowiedniej łyżki do skarpowania jest niezbędne do wykonywania precyzyjnych robót ziemnych. Techniki skarpowania to metody formowania skarp, czyli powierzchni nachylonych terenu, za pomocą koparki. Wymagają one precyzyjnego sterowania maszyną i wykorzystania odpowiedniej łyżki do skarpowania. Operator koparki musi uwzględnić rodzaj gruntu i kąt nachylenia, aby zapewnić stabilność skarpy. Skarpowanie jest często wykonywane podczas budowy dróg, nasypów i innych konstrukcji ziemnych.
Układ hydrauliczny
Układ hydrauliczny jest kluczowym elementem koparko-ładowarki, odpowiadającym za sterowanie ramieniem koparki, łyżką i innymi elementami roboczymi. Składa się z pompy hydraulicznej, zaworów, siłowników hydraulicznych i przewodów. Sprawne działanie układu hydraulicznego jest niezbędne do precyzyjnego sterowania maszyną i wykonywania skomplikowanych ruchów. Regularne przeglądy i konserwacja elementów hydraulicznych są kluczowe dla niezawodności maszyny budowlanej. Układ hydrauliczny jest sercem koparki, ponieważ odpowiada za napęd osprzętu roboczego, takiego jak łyżki i ramię koparki. Pompa hydrauliczna, siłownik hydrauliczny i przewody hydrauliczne składają się na ten skomplikowany system. Siłownik hydrauliczny precyzyjnie steruje ruchem ramienia koparki i łyżki. Są to cylindry hydrauliczne, które zamieniają ciśnienie cieczy na ruch liniowy lub obrotowy. To główna część układu napędowego, odpowiedzialna za zasilanie ruchu ramienia, wysięgnika, łyżki, młota hydraulicznego i innych narzędzi roboczych. Miejsce przechowywania cieczy roboczej, która zasila cały układ hydrauliczny, utrzymuje zapas oleju niezbędnego do pracy układu. Zawory regulują przepływ cieczy hydraulicznej w układzie, kierując ją do odpowiednich siłowników lub silników. Każdy element koparki pełni unikalną rolę, a ich współpraca umożliwia realizację nawet najbardziej wymagających projektów budowlanych.
Silnik spalinowy
Silnik spalinowy to kolejny z najważniejszych elementów koparki. Generuje on moc potrzebną do napędu pompy hydraulicznej, która zasila cały układ hydrauliczny. Silnik odpowiada za wytwarzanie momentu obrotowego, który jest następnie przenoszony na układ napędowy maszyny. W koparkach Sany instalowane są silniki spalinowe, które zapewniają dużą moc i niezawodność. Wyposażone są w mechanizm, który pozwala na automatyczną pracę na biegu jałowym.
Osprzęt dodatkowy
Ramiona koparki mogą pomieścić różnorodne osprzęty, każdy zaprojektowany w celu zwiększenia wszechstronności maszyny. Możesz wybierać spośród szerokiej gamy opcji w zależności od wymagań projektu. Te akcesoria zamieniają koparkę w wielofunkcyjne narzędzie, pozwalając na łatwe wykonywanie różnych zadań. Każdy osprzęt pełni specjalistyczną funkcję, umożliwiając skuteczniejsze wykonywanie określonych zadań. Na przykład młoty hydrauliczne zapewniają moc potrzebną do burzenia konstrukcji betonowych, podczas gdy chwytaki oferują precyzję w obsłudze materiałów o nieregularnych kształtach. Koparko-ładowarki, podobnie jak koparki, mogą być wyposażone w różnorodny osprzęt, zwiększający ich funkcjonalność i zakres zastosowań. Do najpopularniejszych należą łyżki o różnych kształtach i pojemnościach, widły do palet, młoty wyburzeniowe, wiertnice, chwytaki i lemiesze do koparek. Dobór odpowiedniego osprzętu zależy od rodzaju wykonywanych robót. Użycie odpowiednich części do koparko-ładowarki wpływa na efektywność i precyzję sterowania maszyną.
Excavator Safety Video
Koparko-ładowarki stanowią wszechstronną alternatywę dla tradycyjnych koparek. Ich budowa łączy cechy koparki i ładowarki, co pozwala na wykonywanie różnorodnych zadań. Elementy koparko-ładowarki obejmują łyżki, ramię koparki i układ hydrauliczny. Silnik koparko-ładowarki zapewnia napęd niezbędny do wykonywania robót ziemnych. Osprzęt roboczy w koparko-ładowarkach różni się od tego stosowanego w tradycyjnych koparkach. Oprócz łyżki do kopania, koparko-ładowarka wyposażona jest w przednią łyżkę ładowarkę, umożliwiającą załadunek piasku i innych materiałów. Osprzęt roboczy można łatwo wymieniać, dostosowując maszynę do konkretnych zadań. Koparko-ładowarki znajdują szerokie zastosowanie w różnorodnych pracach ziemnych. Są idealne do wykonywania robót ziemnych, takich jak kopanie rowów, wykopów i załadunek materiałów. Ich wszechstronność sprawia, że są niezastąpione na placach budowy. Koparko-ładowarki mogą być używane do przemieszczania materiałów, wyrównywania terenu i wielu innych zadań.
Sterowanie ramieniem koparki JCB

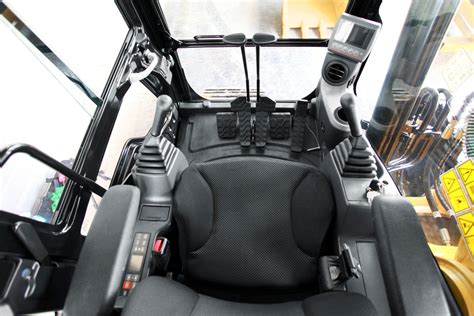

Ramieniem koparki steruje operator za pomocą dźwigni lub joysticka umieszczonego w kabinie. Manipulowanie ruchem ramienia koparki odbywa się za pomocą dwóch dźwigni (joysticków). Prawa dźwignia steruje ruchem ramienia i łyżki. Przesuwanie jej w przód powoduje ruch ramienia do przodu, natomiast przesunięcie w tył - ruch do tyłu. Lewa dźwignia steruje ruchem wysięgnika i łyżki. Przed rozpoczęciem pracy z wykorzystaniem ramienia koparki JCB 3CX, należy zapoznać się z instrukcją obsługi, ponieważ mogą występować drobne różnice w układzie sterowania lub możliwość stosowania dodatkowych funkcji przy innego rodzaju osprzęcie.
Sworzeń ramienia
Sworzeń ramienia w koparce JCB 3CX umożliwia połączenie między ramieniem a resztą maszyny budowlanej. Sworzeń zwany jest również punktem obrotowym. Wyposażony w łożyska, pozwala na płynny obrót ramienia bez nadmiernego tarcia. Należy unikać przeciążeń, które mogłyby uszkodzić sworzeń, a także utrzymywać czystość konstrukcji, ponieważ zabrudzenia i zanieczyszczenia mogą negatywnie wpłynąć na pracę sworznia i doprowadzić do jego awarii.
Siłownik blokady ramienia
Siłownik blokady ramienia jest odpowiedzialny za utrzymanie ramienia koparki w stabilnej pozycji podczas pracy lub transportu. To zabezpieczenie zapobiega przypadkowym ruchom ramienia, które mogłyby stanowić zagrożenie dla operatora i otoczenia. Konstrukcja zwykle ma charakter hydrauliczny, co oznacza, że korzysta z ciśnienia hydraulicznego do wykonywania ruchów i blokowania ramienia w wybranej pozycji. Operator koparki może aktywować lub dezaktywować blokadę ramienia za pomocą odpowiednich dźwigni, lub przycisków w kabinie.
Szybkozłącze hydrauliczne
Szybkozłącze hydrauliczne w koparce JCB służy do szybkiego podłączenia i odłączenia narzędzi oraz osprzętu hydraulicznego do koparki bez konieczności korzystania z żadnych dodatkowych narzędzi. Ten element składa się z dwóch głównych części: płyty montażowej instalowanej na ramieniu koparki oraz części montowanej na narzędziu lub osprzęcie hydraulicznym. Operowanie szybkozłączem hydraulicznym odbywa się za pomocą przycisków lub dźwigni znajdujących się w kabinie operatora. Operator może szybko i łatwo podłączyć narzędzie hydrauliczne bez wychodzenia z kabiny. Szybkozłącze hydrauliczne w koparce JCB to przydatne narzędzie, które zwiększa wydajność pracy i wszechstronność maszyny.
Konserwacja i wydajność ramienia koparki
Wybór właściwej konfiguracji ramienia koparki ma kluczowe znaczenie dla maksymalizacji wydajności i produktywności na placu budowy. Wybrana konfiguracja może znacząco wpłynąć na to, jak dobrze maszyna wykonuje określone zadania. Regularna konserwacja ramienia koparki zapewnia optymalną wydajność i długowieczność. Należy regularnie sprawdzać: przeprowadzaj rutynowe kontrole, aby zidentyfikować wszelkie oznaki zużycia lub uszkodzenia. Szukaj pęknięć, rdzy lub luźnych śrub. Wczesne wykrycie zapobiega przekształcaniu się drobnych problemów w poważne problemy. Należy nasmarować ruchome części: nanieś smar na wszystkie ruchome części, w tym zawiasy i stawy. Prawidłowe smarowanie zmniejsza tarcie i zużycie, wydłużając żywotność ramienia koparki. Sprawdzaj układy hydrauliczne: upewnij się, że układy hydrauliczne działają prawidłowo. Sprawdź węże i połączenia pod kątem nieszczelności lub uszkodzeń. Dobrze utrzymany układ hydrauliczny zapewnia moc potrzebną do precyzyjnej kontroli. Czyść po użyciu: po każdym użyciu usuń brud i zanieczyszczenia z ramienia. Czyszczenie zapobiega gromadzeniu się zanieczyszczeń, które mogą powodować korozję lub kolidować z ruchomymi częściami. Postępuj zgodnie z wytycznymi producenta: przestrzegaj harmonogramu konserwacji i wytycznych producenta. Efektywne operowanie ramieniem koparki wymaga umiejętności i dbałości o szczegóły.
Wskazówki dla operatora
- Zrozum swój sprzęt: zapoznaj się z elementami sterującymi i możliwościami swojej koparki. Wiedza o tym, jak działa każdy komponent, pozwala na bardziej efektywną obsługę maszyny.
- Zaplanuj swoją pracę: przed rozpoczęciem zadania zaplanuj podejście. Rozważ wymagany zasięg i głębokość oraz wybierz odpowiednią konfigurację ramion. Planowanie zmniejsza zbędne ruchy i zwiększa wydajność.
- Użyj odpowiednich załączników: wybierz osprzęt, który pasuje do wykonywanego zadania. Właściwy osprzęt zwiększa wszechstronność koparki, umożliwiając wydajne wykonywanie szerokiego zakresu czynności.
- Zachowaj właściwą postawę: ustaw ramię koparki prawidłowo, aby zachować równowagę i stabilność. Prawidłowa postawa zapobiega przechylaniu się i zapewnia bezpieczną pracę.
- Monitoruj limity obciążenia: należy pamiętać o limitach obciążenia ramienia koparki. Przeciążenie może spowodować uszkodzenia i skrócić żywotność sprzętu.
- Bądź czujny: zachowaj czujność podczas obsługi koparki. Wdrożenie tych najlepszych praktyk pomaga bezpiecznie i wydajnie obsługiwać ramię koparki.
Bezpieczeństwo podczas pracy koparką jest najważniejsze, aby uniknąć wypadków i uszkodzeń maszyny. Operator koparki musi przestrzegać zasad BHP, nosić odpowiednie ubranie ochronne i regularnie sprawdzać stan techniczny maszyny. Ważne jest również odpowiednie oznakowanie terenu robót i unikanie pracy w pobliżu linii energetycznych. Regularne szkolenia z zakresu bezpieczeństwa pracy koparką są niezbędne dla każdego operatora. Stan techniczny maszyn budowlanych ma kluczowe znaczenie dla ich wydajności. Regularne przeglądy i konserwacja mogą wpłynąć na efektywność pracy układu oraz zmniejszyć ryzyko awarii podczas wykonywania zadań.
