Chińskie zagęszczarki płytowe – kompleksowy przewodnik

Zagęszczarka płytowa, znana również jako zagęszczarka do ziemi, to urządzenie z napędem silnikowym, wyposażone w gładką, wytrzymałą płytę zagęszczającą przymocowaną do mechanizmu wibracyjnego. Urządzenia te, napędzane silnikiem, służą do zagęszczania materiałów wypełniających, warstw kruszywa gotowych do smołowania, gotowego asfaltu, betonu oraz kostki brukowej.

Zagęszczarki wibracyjne, takie jak te oferowane przez firmę Shanmon, są przeznaczone przede wszystkim do materiałów o niskich siłach przyczepności i tarcia między cząstkami. Należą do nich piasek rzeczny, gleba, tłuczeń kamienny i asfalt. Mogą być stosowane do zagęszczania płaskich powierzchni, zboczy, stopni, rowów, dziur, narożników i przyczółków mostów. Niezależnie od tego, czy celem jest zwiększenie stabilności gruntu w projektach budowlanych, czy układanie i konserwacja nawierzchni, wibracyjne zagęszczarki płytowe doskonale spełniają te potrzeby.

Wprowadzenie do zagęszczarek płytowych

Poprzez proces zagęszczania luźna gleba może zostać przekształcona w jednolitą, stabilną i pozbawioną pustych przestrzeni formę, co odpowiednio poprawia jej właściwości. Odgrywa to ważną rolę w budowie dróg, kanałów, projektach związanych z oszczędzaniem wody, gruntu, kolei, tuneli i kopalni odkrywkowych. Również w inżynierii konstrukcyjnej, mieszkaniowej i przemysłowej, prawidłowe wdrożenie zagęszczania może stworzyć trwałą i stabilną konstrukcję. W sytuacjach, gdy użycie walca na bardzo dużych powierzchniach lub w ciasnych, niewygodnych przestrzeniach jest niepraktyczne, zagęszczarka płytowa wkracza do akcji dzięki swojej kompaktowości i zwrotności.

Korzyści ze stosowania zagęszczarek płytowych

• Zwiększona stabilność: Prawidłowe zagęszczanie minimalizuje ryzyko osiadania lub przesuwania się podłoża, zapobiegając powstawaniu pęknięć i nierówności powierzchni.
• Większa trwałość: Zagęszczając powierzchnie, zwiększa się ich wytrzymałość i zmniejsza podatność na uszkodzenia, przedłużając tym samym żywotność projektu budowlanego.
• Lepsze podparcie ciężaru: Zagęszczona gleba zwiększa nośność, co jest kluczowe w przypadku obszarów o dużym natężeniu ruchu, takich jak podjazdy i drogi.
• Efektywne wykorzystanie czasu i pracy: Zagęszczarki płytowe automatyzują proces zagęszczania, czyniąc go szybszym i mniej pracochłonnym niż metody ręczne.
• Korzyści finansowe: Prawidłowe zagęszczanie minimalizuje konieczność kosztownych, długoterminowych napraw i konserwacji, zapobiegając możliwym problemom konstrukcyjnym.

Zagęszczarki wibracyjne Shanmon wykorzystują zaawansowaną technologię zagęszczania wibracyjnego, która szybko przekazuje energię drgań na grunt, znacznie poprawiając efektywność zagęszczania. Dodatkowo, zagęszczarki płytowe są łatwe w obsłudze i wymagają minimalnej specjalistycznej wiedzy.

Zasada działania zagęszczarki płytowej

Zagęszczarka płytowa wykorzystuje dużą płytę (zazwyczaj wykonaną ze stali), aby wywierać siłę na ziemię w celu zagęszczenia gleby. Płyta wibruje szybko, co zachęca brud i żwir do zbliżania się i eliminuje puste przestrzenie powietrzne.

Konstrukcja i działanie maszyny są proste: jej główną cechą jest gruba stalowa płyta z zakrzywionymi krawędziami. Płyta jest wymienna i może być pokryta gumą, poliuretanem lub różnymi innymi materiałami, w zależności od rodzaju powierzchni, na której się pracuje. Resztę maszyny stanowi wibrujący mechanizm podłączony do silnika elektrycznego lub benzynowego. Urządzenie jest sterowane i kontrolowane za pomocą kierownicy na przegubowym stojaku, która zapewnia również awaryjne zatrzymanie w razie wypadku.

Rodzaje zagęszczarek płytowych

Istnieją trzy główne typy zagęszczarek płytowych:

1. Płyty wibracyjne do przodu / pojedyncza płyta zagęszczarka (jednokierunkowa)
2. Płyty wibracyjne rewersyjne (dwukierunkowe)
3. Płyty wibracyjne o wysokiej wydajności (ciężkie)

Wybór odpowiedniego typu zależy od rozmiaru i rodzaju pracy, którą zamierza się wykonać.

Zagęszczarka płytowa jednokierunkowa (do przodu)

Zagęszczarka płytowa do przodu, znana również jako zagęszczarka płytowa wibracyjna, jest najpopularniejszym typem. Porusza się tylko do przodu i nie może poruszać się do tyłu, co ogranicza jej zwrotność. Jest głównie używana do zagęszczania ziarnistych gleb, takich jak piasek, żwir lub asfalt na małych obszarach. Jest to dobry wybór do prac o średnim natężeniu, które nie wymagają zbyt dużej mocy.

Rewersyjna zagęszczarka płytowa

Rewersyjna zagęszczarka płytowa porusza się zarówno do przodu, jak i do tyłu, co ułatwia pokrycie dużych powierzchni. Zazwyczaj są one mocniejsze niż wibracyjne zagęszczarki płytowe jednokierunkowe i nadają się do projektów średniej wielkości, takich jak podjazdy, parkingi i kształtowanie krajobrazu. Zagęszczarki rewersyjne są lepszym wyborem, gdy potrzebne są cięższe elementy komercyjne.

Wysokowydajna zagęszczarka płytowa wibracyjna / Ciężka zagęszczarka płytowa

Wysokowydajne wibracyjne zagęszczarki płytowe to ciężkie maszyny, które wywierają największą siłę. Są zazwyczaj używane do głębszych prac lub operacji zagęszczania podłoża. Mogą zagęszczać glebę zawierającą glinę, choć zagęszczarki typu "jump jack" mogą być w tym przypadku skuteczniejsze. Podobnie jak rewersyjne, są one preferowane do ciężkich zastosowań komercyjnych.

Czynniki wpływające na wybór odpowiedniej zagęszczarki płytowej

Przed zakupem zagęszczarki płytowej, ważne jest zrozumienie jej podstawowych funkcji, typów oraz sposobu działania. Poniżej przedstawiono kluczowe czynniki, które należy wziąć pod uwagę, szczególnie w kontekście importu maszyn, takich jak chińskie zagęszczarki.

• Siła zagęszczania w kN (kiloniutonach)
• Maksymalna prędkość w m/min
• Siła wibracji m/s²
• Głębokość zagęszczania cm
• Poziom hałasu w decybelach (dB)
• Maksymalny kąt nachylenia (dla pochyłego terenu)

Silnik

Moc i pojemność silnika

Moc silnika jest kluczowym elementem, odpowiadającym za efektywne zagęszczanie materiału. Większość zagęszczarek jest napędzana silnikami o mocy mierzonej w koniach mechanicznych (HP); modele o wyższej mocy zapewnią lepszą wydajność. Pojemność silnika, często postrzegana jako miara wydajności, również ma znaczenie. Zagęszczarki płytowe BISON o większej pojemności silnika (np. 100 CC) zapewniają lepszą wydajność niż modele z silnikiem benzynowym 60 CC. Należy jednak pamiętać, że silniki benzynowe o większej pojemności mogą charakteryzować się wyższym zużyciem paliwa, co zmniejsza zasięg pracy. Kluczem jest znalezienie równowagi między oszczędnością paliwa a wydajnością.

Chińskie silniki - alternatywy i popularność

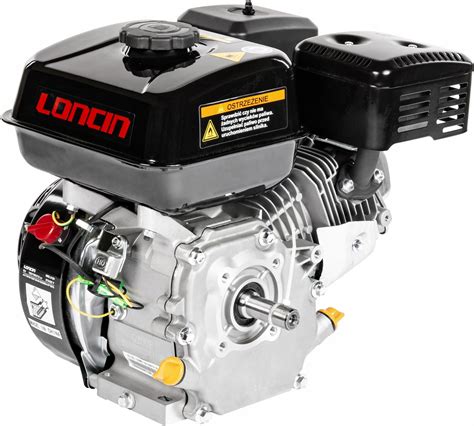

Chińscy producenci oferują konkurencyjne rozwiązania w zakresie silników do zagęszczarek. Na przykład, silnik Loncin G200F jest chińskim i tańszym odpowiednikiem japońskiego silnika Honda GX160. Jest on często wyposażony w czujnik poziomu oleju, co zwiększa bezpieczeństwo użytkowania. Warto zauważyć, że zagęszczarki z silnikiem LONCIN G200F są dostępne z normami EURO 5 (w kolorze czarnym), co świadczy o ich zgodności z aktualnymi standardami emisji (wcześniej były to normy EURO 2, w kolorze czerwonym).

Siła odśrodkowa

Siła odśrodkowa odnosi się do siły, jaką zagęszczarka płytowa może wywrzeć na podłoże. Ogólnie rzecz biorąc, im wyższa siła odśrodkowa, tym wyższa wydajność maszyny. Nie zawsze jednak wybór najmocniejszej opcji jest optymalny. W przypadku prac niewymagających podnoszenia ciężkich ładunków, modele o sile odpowiadającej 3000-4000 funtów są zazwyczaj wystarczające.

Mimośrodowość (częstotliwość drgań / wibracje na minutę)

Częstotliwość mimośrodowa określa liczbę uderzeń zagęszczarki w powierzchnię w ciągu jednej minuty i jest wyrażana w VPM (Vibrations Per Minute). Niższa częstotliwość mimośrodowa jest najlepsza do zagęszczania gleb gliniastych, natomiast w przypadku materiałów ziarnistych i bitumicznych zaleca się zagęszczarkę o wyższej wartości VPM. Jeśli planuje się pracę z różnymi rodzajami gleby, warto poszukać modelu z regulowaną częstotliwością.

Płyta zagęszczarki

Materiał i rozmiar płyty

Płyty zagęszczarek wykonane są zazwyczaj z żeliwa lub stali. Oba materiały są dobre, choć stalowa płyta jest zwykle lżejsza, co ułatwia obsługę. Żelazo natomiast oferuje większą trwałość, lepsze zagęszczanie i wytrzymałość. Płyty wykonane są często ze stali o grubości 12 mm, z samoczyszczącego materiału odpornego na ścieranie.

Dostępne są różne rozmiary płyt, wahające się od 15" do 25". Większe płyty pozwalają pokryć duży obszar naraz. Mała płyta jest idealna do ciasnych przestrzeni i mniejszych zadań, podczas gdy duża płyta nadaje się do bardziej wymagających zadań, gdzie szybkie i wydajne pokrycie dużej powierzchni jest kluczowe. Na przykład, bardzo szeroka płyta o wymiarach 60 cm na 50 cm może znacznie przyspieszyć pracę z gruntem lub kostką brukową, jednocześnie dobrze sprawdzając się przy wykonywaniu skrętów o małym promieniu.

Kształt płyty

Kształt płyty ma wpływ na stopień zagęszczenia. Zaleca się wybór płyty z zakrzywionymi krawędziami, co ułatwia skręcanie i zapobiega powstawaniu wyżłobień. Płytę należy sprawdzić od środka do krawędzi - powinna być lekko wygięta do góry. Zagęszczarka płytowa BISON jest przykładem maszyny z wytrzymałej stali, której krawędź dolnej płyty jest wygięta w celu zapewnienia stabilności pracy.

Inne istotne cechy

• Projekt uchwytu: Zagęszczarki płytowe mogą generować wibracje, które są niewygodne dla operatora. Warto wybrać uchwyt z systemem antywibracyjnym, aby zmniejszyć obciążenie. Składane uchwyty, jak te w modelach BISON, oszczędzają miejsce do przechowywania, a humanizowana konstrukcja podkładki odpornej na wstrząsy znacznie redukuje wibracje, zwiększając komfort obsługi.
• Zużycie paliwa: Niskie zużycie paliwa jest istotne, zwłaszcza w przypadku sprzedaży hurtowej, ponieważ przekłada się na niższe koszty eksploatacji dla użytkowników.
• Opcjonalne funkcje:
  • Zbiornik na wodę: Wiele zagęszczarek płytowych może być wyposażonych w zbiornik na wodę. Tworzy on barierę między gorącym asfaltem a zimną płytą, zapobiegając przyklejaniu się płyty do asfaltu. W przypadku pracy z asfaltem, warto wybrać wibracyjną zagęszczarkę płytową firmy BISON, którą można wyposażyć w zbiornik na wodę.
  • Opcjonalne, zintegrowane koła jezdne ułatwiają transport maszyny.
  • Możliwość wyposażenia w uszczelkę z gumy poliuretanowej do układania nawierzchni.
• Łatwość transportu: Niektóre zagęszczarki płytowe są duże i ciężkie. Warto szukać modeli z uchwytami lub uchwytami do podnoszenia, aby ułatwić transport. Niektóre maszyny posiadają również składane koła. Przykładem jest zagęszczarka Dro-Masz DRB80-102, która często jest oferowana z wózkiem transportowym ułatwiającym przemieszczanie oraz wzmocnioną ramą silnika z uchwytem do podnoszenia.
• Trwałość i konserwacja: Wybór zagęszczarki wykonanej z wysokiej jakości materiałów, odpornych na intensywne użytkowanie i trudne warunki, jest kluczowy. Łatwość regularnej konserwacji również wpływa na żywotność maszyny. Producenci, tacy jak Dro-masz, podkreślają nacisk na jakość materiałów, parametry, trwałość i zdobyte doświadczenie, co ma pozwolić im tworzyć "najlepszą zagęszczarkę na rynku".
• Reputacja marki i recenzje: Marki z dobrą reputacją niezawodności i pozytywnymi opiniami klientów, takie jak BISON, często oferują lepsze wsparcie i trwałość produktu.

Chińscy producenci i ich obecność na rynku

Chińscy producenci odgrywają coraz większą rolę na globalnym rynku maszyn budowlanych, w tym zagęszczarek płytowych, oferując rozwiązania o zoptymalizowanej cenie i jakości. Ich produkty są szeroko stosowane w utrzymaniu wałów drogowych dla dróg miejskich i autostrad, a także w kompaktowaniu małych obszarów i depresyjnych rowów.

• BISON: Jest to chińska fabryka płyt zagęszczających, dostarczająca różnorodne modele.

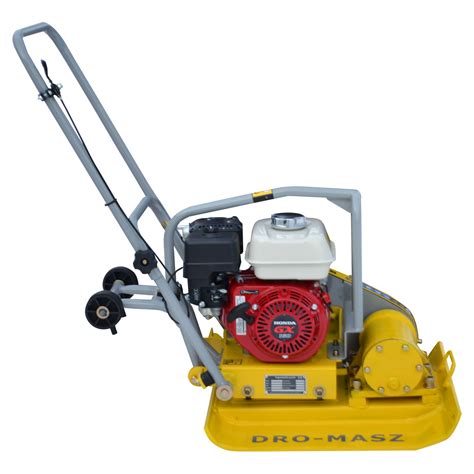

• DRO-MASZ: Firma, która oferuje zagęszczarki do gruntu, takie jak model DRB80 o wadze 102 kg, z szeroką płytą i silnikiem Loncin G200F. Maszyna ta jest idealna do zagęszczania nawierzchni brukowych, kostki chodnikowej, gleb mieszanych, piasków, żwiru i gruzu. Może być używana profesjonalnie do prac związanych z zagęszczaniem podłoża.
• TOR-Industries: Produkuje sprzęt budowlany, łącząc nowoczesne i sprawdzone rozwiązania, co ma gwarantować wysoką jakość i łatwość obsługi. Firma od ponad 13 lat pracuje nad optymalizacją swojego asortymentu.

Chińskie urządzenia cieszą się popularnością wśród wielu firm budowlanych i mają duży rynek w Chinach. W odpowiedzi na rosnące zainteresowanie międzynarodowych firm handlowych, chińscy producenci dążą do wejścia na rynek światowy z bardziej korzystnymi cenami, kształtując swoją markę produktów i dostarczając wysokiej jakości usług posprzedażowych. Dotyczy to szerokiego zakresu zastosowań, w tym zagęszczania pod beton, chodników, kanalizacji, rur gazowych, oczyszczalni ścieków, zasypywania i zagęszczania piasku, żwiru oraz prac związanych z zagęszczaniem nawierzchni asfaltowej.

Przykładowe dane techniczne (DRO-MASZ DRB80-102 z silnikiem Loncin G200F)

Wskazówki dotyczące użytkowania zagęszczarki płytowej

Zagęszczarka płytowa nie jest trudna w użyciu, ale kilka wskazówek pomoże zapewnić bezpieczeństwo i osiągnąć pożądane rezultaty:

• Najpierw należy zapoznać się z zasadą działania zagęszczarki płytowej i dowiedzieć się, jak ją szybko zatrzymać w razie potrzeby.
• Podczas użytkowania należy zawsze nosić ochronniki słuchu, okulary ochronne, rękawice i solidne buty.
• Trzymać mocno podczas uruchamiania maszyny. Jeśli to możliwe, zacząć od równej powierzchni, aby zapobiec jej dryfowaniu. Warto wypróbować maszynę na małym obszarze testowym, aby przyzwyczaić się do jej obsługi.
• Rozpocząć pracę od rogu i poruszać się prosto w górę i w dół. Następnie wrócić do punktu początkowego i pracować tam i z powrotem w obszarze, który jest o 90 stopni od pierwotnego kierunku.

Wskazówki dotyczące konserwacji zagęszczarki płytowej

Ciągłe wibracje, twardsze i bardziej podatne na zużycie materiały powierzchniowe, zakurzone środowiska, deszcz, błotniste warunki - zagęszczarki płytowe mogą być narażone na ekstremalne zużycie. Dlatego najlepiej regularnie sprawdzać stan spodu zagęszczarki płytowej i czyścić ją po każdym użyciu.

• Filtry powietrza w modelach benzynowych mogą się łatwo zapychać i należy je wymieniać natychmiast po zauważeniu ich zanieczyszczenia.
• Zagęszczarki płytowe z silnikami benzynowymi wymagają zasadniczo wszelkiego rodzaju dodatkowej konserwacji (świece zapłonowe, odpowiedni olej itp.).
• Przed każdym użyciem należy sprawdzić ogólny stan maszyny (sprawdzić, czy śruby nie są poluzowane itp.).
