Pomarańczowe tablice, które widzimy na ciężarówkach czy cysternach, to nie przypadkowe oznaczenia. To właśnie oznakowanie ADR - międzynarodowy system identyfikacji materiałów niebezpiecznych przewożonych drogą lądową. Oznakowanie ADR wiąże się z międzynarodową Umową ADR (fr. Accord européen relatif au transport international des marchandises dangereuses par route), obowiązującą w całej Europie. Przepisy te są aktualizowane co dwa lata, a najnowsze regulacje to ADR 2025.
Prawidłowe oznakowanie ADR to nie tylko wymóg formalny, ale przede wszystkim kwestia bezpieczeństwa - ludzi, środowiska i mienia. Wystarczy jedna pomyłka w numerze UN czy rodzaju tablicy, by w razie wypadku służby ratownicze nie mogły błyskawicznie zidentyfikować rodzaju zagrożenia i dobrać odpowiednich środków ochrony.
Podstawy Umowy ADR
ADR to europejska umowa dotycząca międzynarodowego przewozu drogowego towarów niebezpiecznych, sporządzona w Genewie 30 września 1957 r. wraz ze zmianami. Jest to najpopularniejszy model przewozu materiałów niebezpiecznych w transporcie lądowym. Wszelkie normy i przepisy dotyczące drogowego przemieszczania towarów określa Umowa Europejska ADR. Umowa jest aktualizowana w okresach dwuletnich, zawsze w roku nieparzystym, z zachowaniem 6-miesięcznego okresu przejściowego.
Drugim obowiązującym aktem prawnym jest ustawa o przewozie towarów niebezpiecznych, która określa zasady prowadzenia działalności w zakresie krajowego i międzynarodowego przewozu drogowego, koleją i żeglugą śródlądową towarów niebezpiecznych oraz organy i jednostki realizujące zadania związane z tym przewozem.
ADR składa się z przepisów wprowadzających (właściwej umowy) oraz dwóch załączników technicznych A i B podzielonych na dziewięć części tematycznych. Załącznik A zawiera wymagania dotyczące materiałów, opakowań i warunków przewozu, natomiast w załączniku B określono wymagania dotyczące pojazdów i załogi. Z powodu znacznej objętości załączników A i B oraz dużego stopnia trudności tekstu wprowadzono jednolity system oznaczania poszczególnych przepisów (np. numer 2.2.3.1.5 oznacza część 2, dział 2, rozdział 3, podrozdział 1, punkt 5). Załącznik A składa się z siedmiu części (1-7), a załącznik B z dwóch (8-9).
Oznakowanie pojazdów ADR
Pomarańczowe tablice ADR to najbardziej rozpoznawalny element oznakowania pojazdów przewożących materiały niebezpieczne. Każda tablica ma prostokątny kształt, intensywnie pomarańczowy kolor oraz czarną obwódkę. Tablice muszą być czyste, czytelne, odporne na warunki atmosferyczne i mocno przymocowane.
Rodzaje pomarańczowych tablic
- Tablice bez numerów - stosowane, gdy pojazd przewozi różne materiały niebezpieczne lub niepełne ładunki.

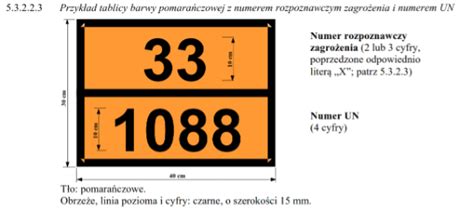

- Tablice z numerami - na pomarańczowej tabliczce zawsze znajduje się numer rozpoznawczy zagrożenia (tzw. kod Kemlera), który ma dwie lub trzy cyfry, oraz czterocyfrowy numer UN.
Numer rozpoznawczy zagrożenia (górny rząd) pozwala służbom ratunkowym natychmiast rozpoznać zagrożenie i zastosować odpowiednie procedury. Numer UN (dolny rząd) to czterocyfrowy numer identyfikacyjny materiału lub przedmiotu nadany przez ekspertów ONZ. W przypadku, gdy ładunek może powodować tylko jedno z zagrożeń, po danej cyfrze dodana zostaje cyfra „0”. Jeśli jednak uznaje się, że to konkretne zagrożenie jest szczególnie nasilone, wtedy podwaja się tę cyfrę. Może się również zdarzyć tak, że numer zostanie poprzedzony literą „X”.
Umieszczanie oznakowania w zależności od rodzaju transportu
Sposób umieszczania i oznaczania tablic różni się w zależności od rodzaju transportu, choć pomarańczowe tablice ADR są obowiązkowe we wszystkich przypadkach przewozu materiałów niebezpiecznych.
- Standardowe pojazdy (np. ciężarówki lub zestawy z przyczepami):
- Stosuje się pomarańczowe tablice bez numerów, gdy ładunek składa się z różnych materiałów niebezpiecznych.
- Jeśli cały pojazd przewozi jeden rodzaj materiału niebezpiecznego, dopuszcza się stosowanie tablic z numerami - identycznych jak w przypadku cystern.

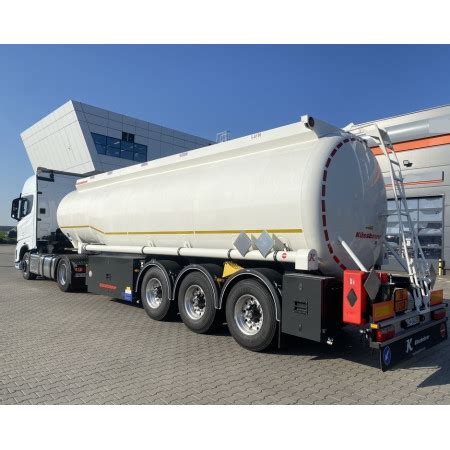

- Cysterny:
- Podlegają najbardziej rygorystycznym wymaganiom.
- Dodatkowo, na bokach cysterny umieszcza się nalepki ostrzegawcze (piktogramy), informujące o rodzaju zagrożenia.
- W przypadku przewozu paliw w cysternach można zastosować wyjątek, nie powtarzając oznakowania nalepkami i znakami na każdej komorze cysterny. Zasady znakowania są takie same, jak w przypadku przewozu w cysternie jednego towaru niebezpiecznego.
- Od 2023 roku pojawiło się nowe wymaganie dotyczące oznakowania cystern do przewozu gazów, jeśli cysterny są wyposażone w zawory bezpieczeństwa. Zasady umieszczania takiego znaku są takie same, jak w przypadku nalepek ostrzegawczych lub innych znaków.

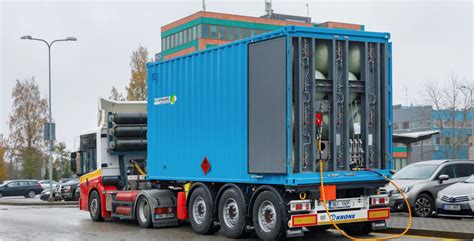

- Kontenery:
- Oznakowanie musi być widoczne z każdej strony jednostki ładunkowej - z przodu, z tyłu oraz po obu bokach.
- Dodatkowo mogą być wymagane oznaczenia przy transporcie multimodalnym. Dzięki temu kontenery ADR są prawidłowo rozpoznawalne także podczas transportu kombinowanego.

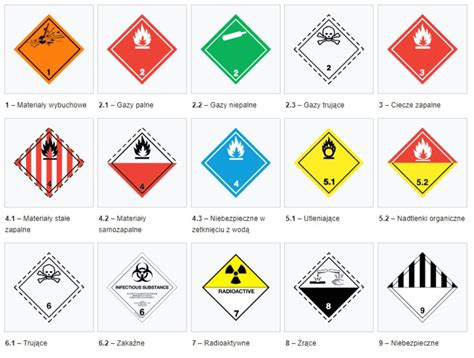

Nalepki ADR mają kształt kwadratu obróconego o 45 stopni.
Nieprzestrzeganie zasad oznakowania pojazdów, cystern i kontenerów, szczegółowo określonych w przepisach ADR, może skutkować mandatem, zakazem dalszej jazdy, a nawet cofnięciem uprawnień.
Klasyfikacja materiałów niebezpiecznych ADR
W ramach umowy ADR materiały niebezpieczne dzieli się na 9 głównych klas. Każda z nich ma własny symbol, określone ryzyka i przykładowe substancje. Ze względu na zagrożenie dominujące towary niebezpieczne zostały podzielone na trzynaście klas. Poszczególne klasy charakteryzują grupę chemiczną, do której należy dany towar, lub jego właściwość fizykochemiczną. Natężenie zagrożenia dominującego określa grupa pakowania. Oprócz zagrożenia dominującego towar niebezpieczny może charakteryzować się zagrożeniem dodatkowym, opisanym kodem klasyfikacyjnym (np. CF2). Dzięki klasyfikacji towarów niebezpiecznych możliwy jest właściwy dobór warunków przewozu (tj. pojazdu, cysterny, opakowania), gwarantujący jego bezpieczeństwo.
Czym jest ADR?
Szczegółowy opis klas ADR
- Klasa 1: Materiały i przedmioty wybuchowe. Substancje lub przedmioty posiadające lub podejrzewane o posiadanie właściwości wybuchowych. Materiały i przedmioty wybuchowe dzielą się na materiały wybuchowe (stałe, ciekłe lub mieszaniny materiałów) - w wyniku reakcji chemicznej mogą wydzielać gazy, które powodują zanieczyszczenie środowiska.
- Podklasa 1.2: Materiały i przedmioty stwarzające tylko małe zagrożenie wybuchem w przypadku ich zapalenia lub zainicjowania podczas przewozu. Skutki ograniczają się w znacznym stopniu do sztuki przesyłki i nie prowadzą do rozrzutu odłamków o znacznych rozmiarach lub zasięgu.
- Podklasa 1.4: Materiały i przedmioty stwarzające tylko małe zagrożenie wybuchem w przypadku ich zapalenia lub zainicjowania podczas przewozu. Skutki ograniczają się w znacznym stopniu do sztuki przesyłki i nie prowadzą do rozrzutu odłamków o znacznych rozmiarach lub zasięgu.
- Podklasa 1.5: Materiały bardzo mało wrażliwe stwarzające zagrożenie wybuchem masowym, które są na tyle niewrażliwe, że istnieje małe prawdopodobieństwo ich zainicjowania lub przejścia od palenia do detonacji w normalnych warunkach przewozu.
- Podklasa 1.6: Przedmioty skrajnie niewrażliwe, które nie stwarzają zagrożenia wybuchem masowym.
- Klasa 2: Gazy. Ta kategoria obejmuje czyste gazy, mieszaniny gazów, mieszaniny jednego lub więcej gazów z jednym lub kilkoma innymi materiałami i przedmiotami, zawierającymi takie materiały.
- Gaz skroplony: gaz, który zapakowany pod ciśnieniem do przewozu jest częściowo ciekły w temperaturze powyżej -50°C.
- Klasa 3: Materiały ciekłe zapalne.
- Klasa 4.1: Materiały stałe zapalne, materiały samoreaktywne i materiały wybuchowe odczulone stałe.
- Klasa 4.2: Materiały samozapalne.
- Klasa 4.3: Materiały wydzielające gazy zapalne w kontakcie z wodą.
- Klasa 5.1: Materiały utleniające.
- Klasa 5.2: Nadtlenki organiczne. Podatne są na rozkład egzotermiczny w normalnej lub podwyższonej temperaturze. Rozkład może być inicjowany przez: ciepło, kontakt z zanieczyszczeniami (np. kwasami, związkami metali ciężkich, aminami), tarcie lub uderzenie. Szybkość rozkładu wzrasta wraz z temperaturą i jest zróżnicowana w zależności od formulacji nadtlenku organicznego.
- Klasa 6.1: Materiały trujące.
- Klasa 6.2: Materiały zakaźne. Są znane lub w uzasadniony sposób podejrzewane, że zawierają patogeny. Patogeny definiowane są jako drobnoustroje (włącznie z bakteriami, wirusami, riketsjami, pasożytami i grzybami) lub drobnoustroje rekombinowane (hybrydy lub mutanty), o których wiadomo lub są w uzasadniony sposób podejrzane, że wywołują choroby zakaźne u ludzi lub zwierząt.
- Klasa 7: Materiały promieniotwórcze.
- Klasa 8: Materiały żrące. Ta kategoria obejmuje materiały i przedmioty zawierające materiały niniejszej klasy, które wskutek działania chemicznego atakują tkankę nabłonkową skóry lub błony śluzowej, jeśli wejdą z nią w kontakt, oraz materiały, które w razie wycieku mogą uszkodzić lub zniszczyć inne towary lub środki transportu, a także mogą powodować inne zagrożenia.
- Klasa 9: Różne materiały i przedmioty niebezpieczne.
Dodatkowo dla niektórych klas towarów niebezpiecznych wyróżnione są tzw. grupy pakowania mówiące o stopniu stwarzanego przez dany towar zagrożenia. Opakowania, w których przewożone są towary niebezpieczne, muszą być prawidłowo oznakowane. Oznakowanie musi być widoczne, czytelne i trwałe - odporne na warunki atmosferyczne.
Ze względu na przewóz towary niebezpieczne dzieli się na trzy grupy: niedopuszczone do przewozu (przewóz zabroniony), dopuszczone do przewozu zgodnie z przepisami ADR, zwolnione z obowiązku stosowania przepisów ADR (nie podlegają ADR).
Typy pojazdów ADR
Część 8. i 9. Umowy ADR poświęcona została wymaganiom i normom, jakie muszą spełnić pojazdy przeznaczone do przewozu materiałów niebezpiecznych. Każdy z pojazdów spełniający wymagania musi posiadać odpowiednią dokumentację, która to potwierdza. Przewoźnicy zobowiązani są do poddawania pojazdów corocznym badaniom technicznym w celu potwierdzenia zgodności z wymaganiami ustawy ADR, dotyczącymi między innymi oświetlenia czy układów hamulcowych.
Pojazdy wymagające dodatkowych badań technicznych do przewozu towarów niebezpiecznych to pojazdy samochodowe (z wyjątkiem motocykli) i ciągnięte przez nie przyczepy lub naczepy. Zespół pojazdów stanowiący jednostkę transportową może zawierać tylko jedną przyczepę lub naczepę. Specjalne cechy konstrukcyjne są wymagane jedynie w pojazdach przewożących materiały wybuchowe klasy 1 (pojazdy typu EX/II, EX/III, MEMU) oraz w pojazdach z cysternami (pojazdy typu FL i AT).
Zatwierdzenie typu pojazdu (EX/II, EX/III, MEMU, FL i AT) odbywa się na wniosek producenta lub jego upoważnionego przedstawiciela. Właściwą władzą jest w tym zakresie minister właściwy ds. transportu, a jednostką wykonującą badania - Instytut Transportu Samochodowego (ITS).
Definicje i skróty typów pojazdów ADR
- Pojazd FL:
- Przeznaczony do przewozu materiałów ciekłych o temperaturze zapłonu nie wyższej niż 60°C (z kilkoma wyjątkami) w cysternach stałych lub odejmowalnych o pojemności większej niż 1 m³, oraz w kontenerach-cysternach lub cysternach przenośnych o pojemności jednostkowej powyżej 3 m³.
- Przeznaczony do przewozu gazów palnych w cysternach stałych lub odejmowalnych o pojemności większej niż 1 m³, oraz w kontenerach-cysternach, cysternach przenośnych lub MEGC o pojemności jednostkowej powyżej 3 m³.
- Pojazd-bateria przeznaczony do przewozu gazów palnych o pojemności całkowitej większej niż 1 m³.
- Przeznaczony do przewozu nadtlenku wodoru (roztwór wodny stabilizowany o zawartości nadtlenku wodoru powyżej 60%) w cysternach stałych lub odejmowalnych o pojemności większej niż 1 m³, oraz w kontenerach-cysternach lub cysternach przenośnych o pojemności jednostkowej powyżej 3 m³.
- Pojazd AT:
- Pojazd inny niż pojazd FL, EX/III lub MEMU, przeznaczony do przewozu towarów niebezpiecznych w cysternach stałych lub odejmowalnych o pojemności powyżej 1 m³, oraz w kontenerach-cysternach, cysternach przenośnych lub MEGC o pojemności jednostkowej powyżej 3 m³.
- Pojazd-bateria inny niż pojazd FL, o pojemności całkowitej powyżej 1 m³.
- Pojazd EX/II: Pojazd przeznaczony do przewozu materiałów wybuchowych i przedmiotów z materiałami wybuchowymi (klasy 1). Powinien być tak zaprojektowany, zbudowany i wyposażony, aby przewożone materiały wybuchowe były zabezpieczone przed zagrożeniami zewnętrznymi i wpływami atmosferycznymi. Może być zamknięty lub przykryty opończą.
- Pojazd EX/III: Pojazd inny niż pojazd EX/II, przeznaczony do przewozu materiałów wybuchowych i przedmiotów z materiałami wybuchowymi (klasy 1). Powinien być tak zaprojektowany, zbudowany i wyposażony, aby przewożone materiały wybuchowe były zabezpieczone przed zagrożeniami zewnętrznymi i wpływami atmosferycznymi. Powinien być zamknięty.
- Pojazd MEMU (ang. Mobile Explosives Manufacturing Unit): Ruchoma jednostka do wytwarzania materiałów wybuchowych, tj. jednostka lub pojazd z zamontowaną jednostką do wytwarzania materiałów wybuchowych z towarów niebezpiecznych, które nie są materiałami wybuchowymi, i ładowania ich do otworów strzałowych. Składa się z cystern, kontenerów do przewozu luzem, aparatury do wytwarzania, pomp i innego wyposażenia. Może posiadać specjalne przedziały ładunkowe na materiały wybuchowe i przedmioty z materiałami wybuchowymi w sztukach przesyłek. Ma spełniać wymagania takie jak pojazd EX/III.
- Pojazd OX: Pojazd przeznaczony do przewozu nadtlenku wodoru, stabilizowanego w roztworze wodnym, o zawartości nadtlenku wodoru przekraczającej 60% (klasa 5.1, UN 2015) w cysternach stałych lub cysternach odejmowalnych o pojemności przekraczającej 1 m³, albo w kontenerach-cysternach lub cysternach przenośnych o pojemności jednostkowej przekraczającej 3 m³.
- Zatwierdzony typ pojazdu: Pojazd zatwierdzony zgodnie z Regulaminem 105 EKG ONZ.
- Zatwierdzenie ADR: Świadectwo wydane przez właściwą władzę oznaczające, że pojazd przeznaczony do przewozu towarów niebezpiecznych spełnia odpowiednie wymagania techniczne dla pojazdu typu FL, AT, EX/II, EX/III lub MEMU.
Różnice konstrukcyjne między pojazdami FL i AT
Konstrukcja pojazdu „FL” musi spełniać więcej wymogów konstrukcyjnych niż „AT”. „FL” musi być wyposażony m.in. w główny wyłącznik akumulatora, który nie jest wymagany w pojeździe „AT”. Oprócz tego m.in. silnik, układ wydechowy, układ hamowania długotrwałego powinny być tak skonstruowane, umieszczone i zabezpieczone, by nie narażać ładunku na nagrzanie lub zapalenie. Ponadto elementy instalacji elektrycznej łącznie z przewodami, które pozostają zasilane po odłączeniu akumulatora wyłącznikiem głównym, powinny być przystosowane do pracy w strefach niebezpiecznych. Elementy te powinny spełniać wymagania ogólne normy IEC 60079, części 0 i 14, oraz odpowiednie dodatkowe wymagania normy IEC 60079. Wymienione elementy nie są wymagane w pojazdach „AT”.
Pojazdem „FL”, który ma szereg dodatkowych zabezpieczeń, można przewozić również towary niebezpieczne dla których dedykowanym pojazdem jest „AT”. Natomiast w przypadku towarów dedykowanych dla „FL” nie można już przewozić pojazdem „AT”.
Inne regulacje transportu materiałów niebezpiecznych
Oprócz transportu drogowego (ADR) istnieją również regulacje dotyczące przewozu materiałów niebezpiecznych transportem śródlądowym (ADN) oraz kolejowym (RID).
Transport śródlądowy (ADN)
W przypadku prowadzenia śródlądowego transportu materiałów niebezpiecznych, w tym importu z Chin do Polski, obowiązują ścisłe zasady i reguły, które określają, że przewóz surowców nie może zagrażać bezpieczeństwu ruchu żeglugowego, a także powinien być zorganizowany tak, by całkowicie wyeliminować ryzyko zanieczyszczenia czy skażenia środowiska. Wszelkie informacje i wytyczne dotyczące realizowania śródlądowego przewozu materiałów niebezpiecznych zawarte są w Umowie ADN (European Agreement concerning the International Carriage of Dangerous Goods by Inland Waterways).
Transport kolejowy (RID)
RID to regulamin dla międzynarodowego przewozu kolejami towarów niebezpiecznych. Warto wiedzieć, że prowadząc transport tego typu materiałów należy zapewnić odpowiednie środki bezpieczeństwa, które odpowiadają charakterystyce i zakresowi hipotetycznych zagrożeń. Dzięki temu można będzie zapobiec szkodom, a w razie powstania jakiegokolwiek niebezpieczeństwa, zminimalizować jego skutki.
Jeśli chodzi o oznaczenia stosowane przy przewozie kolejowym materiałów niebezpiecznych (RID), bardzo ważne jest prawidłowe wyróżnienie jednostek transportowych. W tym przypadku stosuje się podobne tablice, jak przy przewozie drogowym (konwencja ADR). Są to tablice w kolorze pomarańczowym, gdzie na górze znajduje się numer oznaczający zagrożenia, a na dole kod UN, określający konkretną substancję.
Szkolenia i doradztwo ADR
Oznakowanie ADR to uniwersalny język bezpieczeństwa w transporcie drogowym. Dobrze wyszkolony kierowca lub pracownik odpowiedzialny za załadunek to klucz do bezpiecznego i zgodnego z przepisami transportu. Jeśli planujesz pracować z materiałami niebezpiecznymi lub już działasz w branży transportowej, warto sprawdzić ofertę szkoleń ADR, obejmujących szkolenia podstawowe i specjalistyczne.
