Wydajność i bezpieczeństwo pracy ciągnika rolniczego w dużej mierze zależą od jakości i prawidłowego funkcjonowania jego podzespołów, zwłaszcza tych odpowiedzialnych za podnoszenie i mocowanie maszyn. Cięgła dolne i haki CBM, stanowiące elementy trzypunktowego układu zawieszenia (TUZ), są kluczowe dla stabilności i efektywności pracy z osprzętem ważącym często ponad tonę. Niestety, na rynku pojawiają się produkty o niskiej jakości, które szybko ulegają odkształceniom, co skłania rolników do poszukiwania alternatywnych rozwiązań, w tym samodzielnego wykonania wzmocnionych elementów.
Samodzielne wykonanie cięgieł bocznych z hakami CBM
W obliczu słabej jakości gotowych części, wielu użytkowników decyduje się na samodzielne wykonanie cięgieł bocznych do ciągnika rolniczego. Dyskusje na forach branżowych często koncentrują się na doborze odpowiedniej stali i metodach obróbki, aby zapewnić trwałość i wytrzymałość cięgieł. Użytkownik planujący taką modyfikację, zazwyczaj posiada już końcówki cięgieł - z jednej strony z jabłkiem, z drugiej hak CBM.
Wybór stali i proces obróbki
Kluczowym problemem jest dobór odpowiedniego gatunku stali. Doświadczenia rolników wskazują, że gotowe produkty często wykonane są z materiałów, które łatwo się gną, nawet jeśli są reklamowane jako wzmocnione. Płaskowniki o grubości 25 mm potrafią wygiąć się „w banan” już przy pierwszej intensywniejszej pracy.
Zaleca się stosowanie stali o podwyższonej wytrzymałości, odpornej na odkształcenia. Wśród propozycji pojawia się stal HTK900. Innym rozważanym rozwiązaniem jest stal sprężynowa, z której wykonuje się np. resory samochodowe. Istotne jest, aby wybrany gatunek stali był spawalny, łatwo dostępny i miał przystępną cenę, a jednocześnie nie wymagał skomplikowanych procesów ulepszania cieplnego, chyba że użytkownik ma do tego odpowiednie warunki i wiedzę.
Proces spawania i hartowania
Przy spawaniu haków CBM do cięgieł, należy pamiętać o kluczowych aspektach obróbki termicznej. Po spawaniu konieczne jest odpuszczenie materiału, aby zapobiec osłabieniu spoiny. Dopiero później można rozważyć hartowanie całości i ponowne odpuszczenie. Należy jednak mieć na uwadze, że niektóre stale nie nadają się do hartowania. W przypadku haków, często sprzedawane są one jako żeliwne, co może komplikować proces spawania i wymagać specjalistycznych metod, np. kucia młotkiem spoiny, dopóki jest rozgrzana.
Gięcie stali o podwyższonej wytrzymałości - zalety i możliwości technologii
Dodatkowym sposobem na zwiększenie wytrzymałości jest zastosowanie grubszych i szerszych płaskowników, jednak należy upewnić się, że nie będą one kolidować z innymi elementami ciągnika.
Kula łącznika dolnego kat. 3
Elementem cięgieł dolnych jest również kula łącznika. Kule łącznika dolnego kat. 3, o wymiarach typowo 37mm x 64mm x 45mm, wykonane są z hartowanej stali manganowo-chromowej 16MnCr5. Kategoria 3 (kat. 3) oznacza:
- Średnica sworznia: 37,5 mm
- Średnica wewnętrzna kuli: 37,6 mm
- Średnica zewnętrzna: typowo 64 mm (może się nieco różnić w zależności od producenta)
Kula ta osadzana jest w gnieździe cięgła dolnego i umożliwia przegubowe połączenie z zaczepem maszyny. Ważne jest, aby używać wyłącznie kuli odpowiedniej kategorii, dopasowanej do ciągnika i maszyny, oraz nie modyfikować jej w żaden sposób.

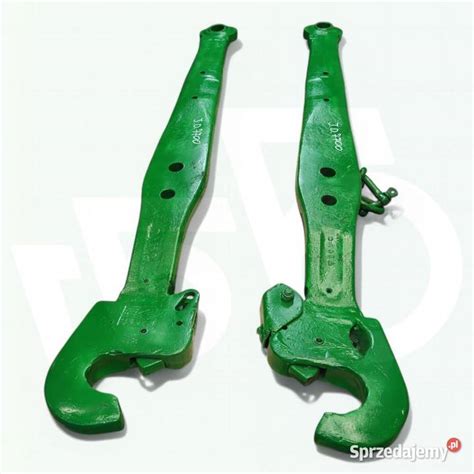

Problemy z wyginaniem cięgieł dolnych TUZ-a
Nawet oryginalne cięgła dolne w ciągnikach mogą ulegać wygięciom, zwłaszcza te odpowiedzialne za ustawianie maszyny w pozycji środkowej. Problem ten często dotyka prawej strony. Przyczyny mogą być różnorodne:
- Skręcanie z opuszczoną maszyną - duże obciążenia boczne w połączeniu z masą maszyny mogą prowadzić do odkształceń.
- Błędy konstrukcyjne TUZ-a - w niektórych modelach ciągników osie cięgła i rozpórki mogą nie być zamontowane współliniowo. Powoduje to, że cięgła ściskają się coraz bardziej w miarę podnoszenia, co w połączeniu z ciężką maszyną prowadzi do ich wyginania.
- Niewłaściwa regulacja - instrukcje często wskazują na regulację w górnym położeniu maszyny, gdy cięgła są najmocniej ściśnięte. Jednak praktyka pokazuje, że nadmierne używanie kontry i zbyt mocne dokręcanie mogą sprzyjać uszkodzeniom.
- Przypadek - czasem wygięcie prawej strony może być po prostu zbiegiem okoliczności lub wynikać z drobnej różnicy w ustawieniu cięgieł.
Aby zdiagnozować problem, zaleca się założenie na podnośnik belki zaczepowej i obserwację jej zachowania podczas podnoszenia i opuszczania, co pozwala lepiej ocenić dynamikę pracy TUZ-a bez obciążenia maszyną. W przypadku wyginania, należy zweryfikować czy wieszak prawego cięgła jest skręcany i czy jego regulacja jest prawidłowa.
Układ przeniesienia napędu w ciągniku rolniczym
Cięgła dolne są częścią szerszego systemu, jakim jest układ przeniesienia napędu w ciągniku rolniczym. Jego prawidłowe funkcjonowanie jest kluczowe dla efektywności pracy na polu. Układ ten pozwala na przekazanie mocy silnika do różnych mechanizmów roboczych oraz kół ciągnika, zapewniając mu zarówno moc, jak i mobilność.
Elementy układu przeniesienia napędu:
- Sprzęgło: Służy do płynnego łączenia i rozłączania napędu między silnikiem a pozostałymi elementami. Stosuje się tu sprzęgła tarczowe cierne lub hydrokinetyczne. W ciągnikach o mniejszej mocy często wykorzystywane są sprzęgła dwustopniowe, umożliwiające niezależne przekazywanie mocy do kół napędowych i wałka odbioru mocy (WOM).
- Skrzynia biegów: Niezbędna do dostosowania prędkości i siły ciągnika do różnych warunków pracy. Przekładnie zębate (przesuwne lub stale zazębione) zapewniają wielostopniową regulację prędkości oraz jazdę do tyłu. Nowoczesne skrzynie bywają wyposażone w synchronizatory, wyrównujące prędkości obracających się kół zębatych.
- Reduktor: Dodatkowy komponent skrzyni biegów, zwiększający ilość dostępnych przełożeń. Przydatny podczas pracy z dużymi obciążeniami, gdzie wymagana jest większa siła ciągu przy niskiej prędkości.
- Mechanizm różnicowy: Pozwala na różnicowanie prędkości obrotowej kół napędzanych, zapobiegając poślizgom kół na zakrętach i minimalizując zużycie opon.
- Końcowe przekładnie (zwolnice): Przekazują napęd z półosi mechanizmu różnicowego na koła napędowe, zwiększając moment obrotowy i zmniejszając prędkość, co zapewnia lepszą kontrolę nad siłą uciągu.
- Wał odbioru mocy (WOM): Przenosi napęd do zewnętrznych maszyn, takich jak kosiarki czy prasy rolnicze.
