Ciągniki Jednoosiowe: Kompleksowy Przewodnik po Projekcie i Zastosowaniu

Ciągniki jednoosiowe to niezwykle wszechstronne i praktyczne maszyny, które znajdują zastosowanie w wielu dziedzinach, od ogrodnictwa i rolnictwa po prace komunalne. Choć na pierwszy rzut oka mogą wydawać się proste, ich konstrukcja i możliwości sprawiają, że są niezastąpionym wsparciem w codziennych obowiązkach. Dzięki swojej kompaktowej budowie, dużej mocy i możliwości współpracy z szeroką gamą akcesoriów, ciągniki jednoosiowe potrafią zastąpić kilka tradycyjnych urządzeń ogrodowych, znacząco ułatwiając pracę. Ich uniwersalność wynika z możliwości współpracy urządzenia głównego z szeroką gamą osprzętu, co sprawia, że maszyna posiada szeroki wachlarz zastosowań. Niewielkie rozmiary, zwrotność oraz łatwość obsługi sprawiają, że mogą być używane w każdych warunkach, od dużych obszarów po niewielkie przestrzenie wymagające ciasnego manewrowania. Ciągnik jednoosiowy charakteryzuje się nieskomplikowaną budową i obsługą, a jego konstrukcja zwykle opiera się o monoblok, składający się z jednoosiowego układu jezdnego, silnika i skrzyni biegów.

Wszechstronność i Zastosowania Ciągników Jednoosiowych

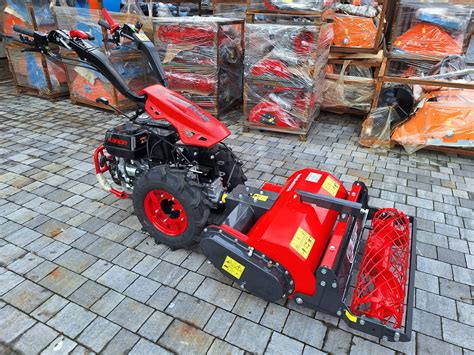

Podstawowa konstrukcja ciągnika jednoosiowego, składająca się z silnika, skrzyni biegów i jednoosiowego mechanizmu jezdnego, pozwala na jego wykorzystanie w różnorodnych pracach. Maszyny te są niezastąpione podczas prac związanych z uprawą gleby, a także podczas codziennych prac ogrodowych, takich jak koszenie trawnika, nawożenie czy przewożenie narzędzi. Co więcej, mimo niewielkich rozmiarów, potrafią efektywnie transportować ciężkie ładunki. Możliwości ciągników jednoosiowych są szerokie i obejmują:

• Pielęgnację gleby:
  • Glebogryzarki - do spulchniania i przygotowania gleby pod siew, doskonałe zwłaszcza przy uprawie zbitej, trudnej gleby, jak również przy zakładaniu dużych trawników.
  • Pługi - do orki.
  • Brony - do wyrównywania terenu.
  • Siewniki - do wysiewu roślin.
  • Sadzarki do ziemniaków i kopaczki do ziemniaków.
  • Obsypniki - do formowania redlin.
• Pielęgnację terenów zielonych:
  • Kosiarki (listwowe, rotacyjne) - do pielęgnacji trawników i wysokich traw.
  • Aeratory i wertykulatory - do napowietrzania i usuwania filcu z trawników.
  • Opryskiwacze.
• Prace porządkowe i transportowe:
  • Odśnieżarki - do usuwania śniegu z podjazdów i chodników.
  • Zamiatarki - do czyszczenia powierzchni utwardzonych (np. piasku z kostki brukowej).
  • Przyczepy - do transportu materiałów, surowców i narzędzi.

W zależności od potrzeb, przystawki można doczepić zarówno z przodu, jak i z tyłu ciągnika. Traktorki jednoosiowe mogą współpracować zarówno z pasywnymi narzędziami, takimi jak pługi czy obsypniki, ale także aktywnymi, napędzanymi za pomocą WOM (wałka odbioru mocy), takimi jak glebogryzarki, brony aktywne czy kosiarki. Ta wielofunkcyjność czyni je niezawodnym narzędziem w szkółkach, gospodarstwach rolniczych, sadach, winnicach oraz firmach zajmujących się pracami porządkowymi. Ciągnik jednoosiowy jest w rzeczywistości kompaktowym ciągnikiem o małych rozmiarach. W gospodarstwie domowym jest niezastąpionym narzędziem.

Historia i Rozwój Ciągników Jednoosiowych

Historia ciągników jednoosiowych jest ściśle związana z rozwojem techniki rolniczej, a pierwsze koncepcje sięgają początku XX wieku. Za wynalazcę pierwszej glebogryzarki, która stanowiła prekursora ciągników jednoosiowych, uważa się Artura Clifforda Howarda z Australii, który zbudował ją w 1912 roku. W 1915 roku Rush Hamilton z USA opatentował koncept pierwszego ciągnika jednoosiowego. Największy rozwój tej technologii nastąpił jednak w latach 50. XX wieku w Japonii, gdzie ze względu na dużą liczbę małych, rodzinnych gospodarstw rolnych, niezwykle popularne stały się miniciągniki, często o niewielkiej mocy.

Jak Wybrać Odpowiedni Ciągnik Jednoosiowy?

Wybór odpowiedniego ciągnika jednoosiowego powinien być poprzedzony analizą własnych potrzeb i specyfiki wykonywanych prac. Aby uniknąć problemów z wydajnością czy częstymi awariami, kluczowe jest świadome podejście do wyboru sprzętu.

Kluczowe Parametry Wyboru

W przeważającej części o możliwościach ciągnika jednoosiowego decyduje jego silnik, ale również inne parametry mają istotne znaczenie:

• Moc silnika: Dostosowana do wielkości terenu i rodzaju prac. Im większa działka i trudniejsze warunki glebowe, tym mocniejszy silnik jest potrzebny. Od mocy silnika zależna jest także szerokość urządzenia roboczego.
• Rodzaj napędu: Typowo jest to jedna oś napędowa.
• Liczba biegów: Wpływa na elastyczność pracy i pozwala dokładniej dobrać tryb ruchu do charakteru zadania.
• Dostępność akcesoriów: Należy upewnić się, że wybrany model współpracuje z potrzebnym osprzętem. Jeżeli urządzenie ma pełnić kilka funkcji, warto wybrać ciągnik z przednim urządzeniem roboczym, który posiada możliwość wymieniania części.
• Budżet: Ceny ciągników jednoosiowych są zróżnicowane i zależą od marki, mocy i wyposażenia.

Rodzaj i Moc Silnika

Wybór silnika jest kluczowy dla wydajności ciągnika jednoosiowego:

• Silniki benzynowe: Są dobre do małych ogrodów (do 30 arów). Ze względu na mniejszą masę są bardziej zwrotne, łatwe w utrzymaniu, cichsze niż diesle i łatwiejsze do ręcznego uruchomienia w mroźną pogodę. Wystarczy moc do 6 KM.
• Silniki Diesla: Polecane są dla rolników uprawiających duże ogrody (do 4 hektarów). Dominują w klasie ciężkiej małych maszyn rolniczych, oferując wysokie zasoby silnika, ekonomiczne zużycie paliwa i stabilną pracę przy niskich obrotach. Do poważniejszych zadań potrzebny będzie sprzęt klasy średniej (do 10 KM i 1 ha) lub ciężkiej (do 18 KM i 4 ha).

Oprócz rodzaju paliwa, ważne są również następujące parametry:

• Liczba taktów: Szerokość frezu jest powiązana z cyklem pracy silnika. Jest to 20 cm na 1 KM dla dwusuwowych silników spalinowych i 30 cm dla czterosuwowych. Na stosunek wskaźników w tej proporcji ma wpływ inna ważna cecha - moment obrotowy.
• Zużycie paliwa: Jeśli ciągnik jednoosiowy ma być często używany, żarłoczność jego silnika znacząco wpłynie na koszty eksploatacji. Dlatego zaleca się szukać modeli o najniższym zużyciu paliwa i wysokiej wydajności.
• Rodzaj chłodzenia: W modelach benzynowych niemal zawsze instalowane jest chłodzenie powietrzem. W przypadku silników wysokoprężnych istnieje opcja układu płynnego, który lepiej nadaje się do pracy ciągłej, choć może być trudniejszy w obsłudze.
• Masa silnika: Jeśli wybierzesz traktor jednoosiowy z lekkim silnikiem do ogrodu z trudną glebą, nożyce będą miały tendencję do wyskakiwania z ziemi. Operator będzie musiał włożyć dużo wysiłku, aby utrzymać odpowiednią głębokość zanurzenia noży. W skrajnych przypadkach problem ten można rozwiązać za pomocą ciężarków na zawiasach.

Szerokość i Głębokość Robocza

Te parametry określają, które przystawki mogą być używane z ciągnikiem:

• Do uprawy gleby o żyznej warstwie do 20 cm, wystarczy ciągnik jednoosiowy o głębokości uprawy do 25 cm.
• Do uprawy roślin z głębokim systemem korzeniowym potrzebny będzie sprzęt rolniczy zdolny do obróbki warstwy gleby o grubości do 30-35 cm.
• Dla ogrodu o powierzchni poniżej jednego hektara wystarczą możliwości ciągnika jednoosiowego z zaczepem o szerokości roboczej około 0,6-0,8 m. W przypadku dużych gospodarstw sprzęt przeznaczony do łączenia narzędzi uprawowych z uchwytem do 1,3 m będzie właściwym wyborem.

Wałek Odbioru Mocy (WOM)

Wałek odbioru mocy (WOM) to element umożliwiający napędzanie aktywnych narzędzi, takich jak kosiarki, glebogryzarki czy siewniki. Ciągniki jednoosiowe bez WOM są odpowiednie dla użytkowników, którzy potrzebują niedrogiej maszyny z minimalnymi funkcjami, głównie do transportu towarów i podstawowej uprawy gleby. Możliwości ciągników jednoosiowych z wałkiem odbioru mocy są znacznie szersze, pozwalając na montaż szerokiej gamy osprzętu.

Skrzynia Biegów i Napęd

• Skrzynia biegów: Nowoczesne ciągniki jednoosiowe są wyposażone głównie w skrzynię biegów z dwoma biegami do przodu i jednym do tyłu. Istnieją jednostki o większej liczbie prędkości, które są wygodniejsze, ponieważ pozwalają dokładniej dobrać tryb ruchu do charakteru pracy. Przydatną funkcją jest również wsteczny bieg oraz zmiana prędkości obrotowej noży, która umożliwia dopasowanie pracy urządzenia do różnego rodzaju gleby. Wszystkie nowoczesne modele glebogryzarek wyposażone zostały w koła, dzięki którym praca z urządzeniem będzie mniej wymagająca. Modele klasy lekkiej i średniej wyposażone są głównie w sprzęgła pasowe i reduktory.
• Sprzęgło: Rodzaj sprzęgła zależy od przeznaczenia i klasy ciągnika. Coraz częściej na profesjonalnym sprzęcie rolniczym montowane są tarcze sprzęgła ze sprzęgłami zwalniającymi, skrzynie biegów z łańcuchami i zębatkami.
• Dyferencjał (mechanizm różnicowy): Jest to mechanizm, który w ciężkich ciągnikach jednoosiowych rozblokowuje jedno z kół, ułatwiając skręcanie. Dzięki niemu operator nie musi się "szarpać" z maszyną, co znacząco zwiększa komfort pracy i zwrotność.

Dodatkowo, bezpieczeństwo i komfort operatora mają pierwszorzędne znaczenie. Dzięki wbudowanym funkcjom, takim jak regulowana kierownica, wybór kilku prędkości roboczych i urządzeń zabezpieczających, które zostały zaprojektowane w celu zapobiegania wypadkom podczas pracy, obsługa maszyny jest łatwiejsza i bezpieczniejsza.

Przykładowe Modele i Ich Ceny

Rynek oferuje szeroki wybór ciągników jednoosiowych, dostosowanych do różnych potrzeb i budżetów. Ceny zależą od marki, mocy i wyposażenia.

Warto również zwrócić uwagę na ciągniki jednoosiowe marki Weima, które charakteryzują się kompaktowymi wymiarami, niską wagą, zwrotnością, ergonomicznością i łatwością w obsłudze. Oferują one ponad 30 modeli, różniących się mocą silnika (benzynowe lub Diesla) i dostępnymi akcesoriami, sprawdzając się w rolnictwie, ogrodnictwie, szkółkarstwie i gospodarce komunalnej. Nowością na rynku są traktorki jednoosiowe marki Cedrus, których konstrukcja bazuje na jednoosiowym układzie jezdnym, silniku Loncin i skrzyni biegów.

Budowa i Obsługa Ciągnika Jednoosiowego

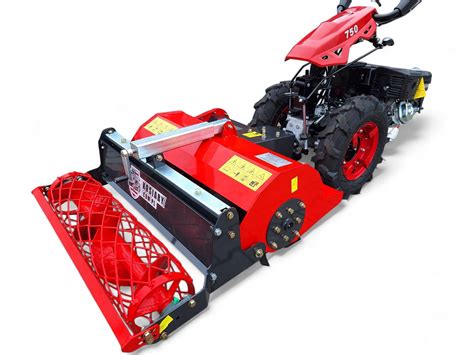

Ciągniki jednoosiowe charakteryzują się nieskomplikowaną budową i obsługą. Podstawowa konstrukcja obejmuje silnik, skrzynię biegów oraz mechanizm jezdny. Niektóre modele wyposażone są w przekładnię, dyferencjały i wałki odbioru mocy, co zwiększa ich funkcjonalność. Większość modeli posiada pojemny zbiornik paliwa i duży korek wlewu.

Uruchamianie i Rozgrzewka

Proces uruchamiania ciągnika jednoosiowego zależy od typu silnika i konstrukcji maszyny:

• Silniki benzynowe z linką rozruchową: Wymagają otwarcia zaworu paliwa, zamknięcia przepustnicy (lub przesunięcia dźwigni ssania) i energicznego pociągnięcia za linkę.
• Silniki z rozrusznikiem sprężynowym: Uruchamiane poprzez kilkukrotne obrócenie rączką, co napina sprężynę.
• Silniki z rozrusznikiem elektrycznym: Uruchamiane za pomocą kluczyka, działają na zasadzie akumulatora.

Po uruchomieniu zaleca się rozgrzewkę maszyny na biegu jałowym przez co najmniej 3-5 minut. Jest to proces pracy bez obciążenia, pozwalający na równomierne rozgrzanie wszystkich elementów.

Obsługa i Konserwacja

Ciągniki jednoosiowe nie są sprzętem "kapryśnym", jednak wymagają odpowiedniej konserwacji. Kluczowe jest stosowanie właściwego oleju silnikowego, dostosowanego do typu silnika (chłodzonego powietrzem lub wodą) i zaleceń producenta (często stosuje się oleje 10W-30 lub 10W-40). Do skrzyni biegów wlewa się specjalny olej przekładniowy (SAE 80W-90, API GL-5).

Zalecenia paliwowe są zawsze zawarte w instrukcji obsługi. Zazwyczaj stosuje się benzynę o liczbie oktanowej 92 dla silników czterosuwowych. W przypadku silników dwusuwowych konieczne jest stosowanie mieszanki benzyny z olejem w odpowiednich proporcjach.

Docieranie i Zimowanie Nowego Ciągnika

Szczególną uwagę należy zwrócić na docieranie nowego ciągnika jednoosiowego. Jest to proces stopniowego zwiększania obciążenia, trwający zazwyczaj od 20 do 25 godzin, który zapewnia prawidłowe spasowanie ruchomych części. Po docieraniu należy wymienić olej w silniku i skrzyni biegów, oczyścić świecę zapłonową i dokręcić wszystkie połączenia.

Przed zimowaniem ciągnik jednoosiowy należy dokładnie umyć, usunąć wycieki, opróżnić zbiornik paliwa i gaźnik, a także wymienić olej. Powierzchnie metalowe warto zabezpieczyć smarem konserwującym. Zaleca się przechowywanie maszyny na podporach.

Projekt i Samodzielna Budowa Ciągnika Jednoosiowego

Budowa ciągnika jednoosiowego to proces, który może przynieść wiele korzyści dla małych i średnich gospodarstw rolnych oraz ogrodów. Te specjalistyczne maszyny są idealne do wykonywania różnych zadań, takich jak orkowanie, spulchnianie gleby oraz ciągnięcie narzędzi roboczych. Omówimy, jak samodzielnie zbudować ciągnik jednoosiowy, wybierając odpowiednie komponenty i przestrzegając kroków montażu.

Wybór Odpowiednich Komponentów

Budowa ciągnika jednoosiowego wymaga starannego wyboru odpowiednich komponentów, które zapewnią jego efektywność i funkcjonalność. Kluczowe elementy to silniki, ramy, osie i koła.

Silnik

Wybór silnika jest szczególnie istotny, ponieważ to on napędza całą maszynę. Można wybierać spośród silników benzynowych i diesla, a także modeli hybrydowych, które oferują różne moce i zastosowania. Na przykład, silniki benzynowe, takie jak te oferowane przez firmę Weima (np. Weima WM1100F-6 o mocy 13 HP), są często preferowane ze względu na ich niską wagę i łatwość w obsłudze, idealne do lekkich prac ogrodowych. Z drugiej strony, silniki diesel, jak Loncin LC400, oferują większą moc (do 16 HP) i lepszą wydajność paliwową, co czyni je odpowiednimi do bardziej wymagających zadań.

Rama, Osie i Koła

Ramy, osie i koła to fundamenty każdego ciągnika jednoosiowego. Rama powinna być wykonana z trwałych materiałów, takich jak stal, aby zapewnić stabilność i długowieczność, a jednocześnie być wystarczająco lekka, by nie obciążać silnika. Osie, które łączą ramę z kołami, powinny być odpowiednio dopasowane do obciążenia, jakie będą musiały znosić. Wybór kół ma również ogromne znaczenie, ponieważ różne typy kół (np. pneumatyczne lub pełne) będą miały wpływ na przyczepność i komfort jazdy. Koła muszą być odpowiednio dobrane do rodzaju gleby i zadań, które ciągnik ma wykonywać.

Kroki Montażu

Budowa ciągnika jednoosiowego to proces, który można podzielić na kilka kluczowych kroków:

Montaż Silnika i Ramy

Na początku należy zamontować silnik i ramę, co jest podstawą całej konstrukcji. Upewnij się, że rama jest stabilna i odpowiednio przystosowana do ciężaru silnika oraz innych komponentów. Silnik powinien być umieszczony w taki sposób, aby jego środek ciężkości znajdował się w osi ciągnika, co zapewni lepszą stabilność podczas pracy. Najpierw należy umieścić silnik na ramie, upewniając się, że wszystkie otwory montażowe są zgodne. Warto zastosować podkładki, aby zminimalizować drgania i hałas podczas pracy. Po prawidłowym umiejscowieniu silnika, przymocuj go za pomocą odpowiednich śrub, które powinny być dobrze dokręcone.

Instalacja Układu Napędowego

Kolejnym krokiem jest instalacja układu napędowego, który obejmuje przekładnię, wałek PTO (WOM) oraz inne elementy. Upewnij się, że wszystkie części są dobrze dopasowane i odpowiednio zamocowane. Wałek PTO powinien być zamontowany w taki sposób, aby umożliwić łatwe podłączenie do narzędzi roboczych, takich jak kosiarki czy brony. Na początku należy umieścić przekładnię w odpowiednim miejscu na ramie, upewniając się, że jest dobrze dopasowana do silnika. Podczas instalacji układu napędowego mogą wystąpić pewne typowe problemy, takie jak niewłaściwe ustawienie przekładni lub wałka PTO. Sprawdź, czy wszystkie elementy układu napędowego są odpowiednio smarowane, aby zapewnić ich długotrwałą i bezawaryjną pracę. W przypadku trudności z montażem, warto skonsultować się z instrukcją producenta lub poszukać porad w Internecie.

Gotowe Zestawy i Dystrybutorzy

Jeśli szukasz najlepszych zestawów do budowy ciągnika jednoosiowego, warto zwrócić uwagę na kilka renomowanych dystrybutorów i platform internetowych. W Polsce popularne są sklepy takie jak Castorama oraz Obi, które oferują różnorodne zestawy do samodzielnego montażu. Dodatkowo, platformy internetowe, takie jak Allegro czy OLX, często mają w swojej ofercie zarówno nowe, jak i używane zestawy, co może być korzystne dla osób szukających oszczędności.

Na rynku dostępnych jest wiele modeli ciągników jednoosiowych, które różnią się specyfikacjami i przeznaczeniem. Na przykład, model Weima WM1100F-6 z silnikiem o mocy 13 HP jest idealny do lekkich prac ogrodowych, natomiast Weima WM1100FE-6 DIFF DELUXE z mocą 16 HP oferuje większą wydajność i możliwości do bardziej wymagających zadań.

Bezpieczeństwo Podczas Budowy

Przestrzeganie zasad bezpieczeństwa jest kluczowe, aby uniknąć wypadków i kontuzji. Przede wszystkim, zawsze noś odpowiednią odzież ochronną, taką jak rękawice i okulary ochronne, które zabezpieczą Cię przed urazami. Upewnij się, że miejsce pracy jest dobrze oświetlone i uporządkowane, aby zminimalizować ryzyko potknięć lub upadków. Zawsze upewnij się, że silnik jest wyłączony przed przystąpieniem do jakichkolwiek prac przy układzie napędowym. W przypadku używania podnośników lub innych urządzeń wspomagających, zawsze sprawdzaj ich stan techniczny przed użyciem. Nigdy nie pracuj samodzielnie przy dużych i ciężkich elementach; zawsze miej przy sobie pomocnika, który w razie potrzeby może Cię wesprzeć.

Typowe Błędy i Pułapki

Podczas budowy ciągnika jednoosiowego wiele osób popełnia typowe błędy, które mogą prowadzić do problemów w przyszłości. Nieprawidłowy dobór komponentów to jeden z najczęstszych błędów; wybór niewłaściwego silnika lub ramy może znacząco wpłynąć na wydajność maszyny. Inne typowe błędy to niedokładne montowanie elementów, co może prowadzić do luzów i uszkodzeń. Aby uniknąć tych błędów, kluczowe jest dokładne zapoznanie się z instrukcją budowy oraz specyfikacjami komponentów. Zawsze upewniaj się, że wszystkie części są odpowiednio dopasowane i zamocowane. Dobrą praktyką jest również konsultacja z osobami, które mają doświadczenie w budowie ciągników jednoosiowych, co może pomóc w uniknięciu najczęstszych pułapek. Początkujący budowniczy często napotykają na problemy takie jak niedostateczna wiedza o wymaganiach technicznych czy brak planowania, co może skutkować chaotycznym montażem i frustracją.

Dostosowanie i Rozwój

Po zbudowaniu ciągnika jednoosiowego warto rozważyć jego dostosowanie do różnych zadań rolniczych, co zwiększy jego wszechstronność i efektywność. Można to osiągnąć poprzez zastosowanie różnych narzędzi i akcesoriów, które można łatwo podłączyć do wałka PTO lub zaczepu. Na przykład, dodanie przyczepy pozwoli na transport większych ładunków, a montaż kosiarki umożliwi efektywne koszenie trawy na większych powierzchniach. W przyszłości, rozwój technologii może także wprowadzić nowe rozwiązania, takie jak automatyzacja i inteligentne systemy zarządzania, które umożliwią bardziej precyzyjne i efektywne wykorzystanie ciągnika. Integracja czujników i systemów GPS pozwoli na lepsze monitorowanie pracy maszyny oraz optymalizację jej wydajności w zależności od warunków glebowych i pogodowych.

Ograniczenia w Użytkowaniu Ciągników Jednoosiowych

Należy pamiętać, że ciągniki jednoosiowe, w tym te z przyczepą, nie są dopuszczone do ruchu po drogach publicznych. Zgodnie z przepisami, nie są one traktowane jako pojazdy. Mogą poruszać się wyłącznie po drogach polnych i wiejskich. W przypadku konieczności transportu na dłuższe dystanse, należy użyć przyczepy samochodowej lub lawety.
