Ciągniki jednoosiowe, znane również jako glebogryzarki z napędem, to wszechstronne maszyny rolnicze i ogrodnicze, które dzięki możliwości podłączenia różnorodnego osprzętu znajdują szerokie zastosowanie w wielu pracach. Kluczowym elementem rozszerzającym ich funkcjonalność jest wał odbioru mocy (WOM), który umożliwia przekazanie napędu z silnika ciągnika do zewnętrznych narzędzi.
Funkcja i Znaczenie Wału Odbioru Mocy w Ciągnikach Jednoosiowych
Wał odbioru mocy (WOM) to mechanizm pozwalający na odebranie mocy z silnika ciągnika jednoosiowego i przekazanie jej do podłączonego sprzętu zewnętrznego. Mówiąc najprościej, w jednostce wyposażonej w tę funkcję silnik nie tylko napędza sam ciągnik jednoosiowy, lecz jednocześnie może zasilać dodatkowe narzędzie, które wymaga napędu mechanicznego.
Dzięki WOM ciągnik jednoosiowy może efektywnie współpracować z takimi urządzeniami jak kosiarki, siewniki, pompy czy rozdrabniacze. Tym samym modele z odbiorem mocy mają znacznie szersze zastosowanie. Z drugiej strony, są one bardziej skomplikowane i droższe, a kompatybilność różnych narzędzi powinna być każdorazowo wyjaśniana osobno, ponieważ nie ma jednego standardu łączenia kół pasowych. Różnica między wałem a kołem pasowym polega na jego rozmieszczeniu i sposobie przekazywania mocy.
Konstrukcja i Rozwiązania Napędowe w Ciągnikach Jednoosiowych - Przykład Dzika
W historycznych modelach, takich jak polski ciągnik jednoosiowy Dzik, rozwiązania konstrukcyjne były często innowacyjne i miały na celu maksymalne zwiększenie funkcjonalności maszyny. Most napędowy Dzika składał się z mechanizmu różnicowego i walcowatych zwolnic - przekładni spowalniających. Podzespoły te można było załączać za pomocą trzech przesuwanych sprzęgieł kłowych.
Obie zwolnice dało się sprzęgać z półosiami napędowymi niezależnie, co było nietypowym rozwiązaniem. Dodatkowo trzecie sprzęgło kłowe załączało blokadę mechanizmu różnicowego. Załączanie obu zwolnic przy wyłączonej blokadzie mechanizmu różnicowego dawało typowy napęd obu kół przez mechanizm różnicowy. Blokada mechanizmu różnicowego powodowała stały napęd obu kół, co było niezwykle przydatne w pracy na grząskim terenie.
Oprócz tego, przy zablokowanym mechanizmie różnicowym, można było niezależnie załączać i odłączać napęd na każde koło. Podczas pracy Dzika bardzo pomagało to przy ciasnych nawrotach. Wtedy załączało się koło zewnętrzne - przy zablokowanym mechanizmie różnicowym - które bez problemu obracało ciągniczek, tak jak przy zakręcaniu czołgiem. Układ wyłączanych zwolnic był również niezbędny w Dziku przy wykorzystywaniu go do napędu urządzeń stacjonarnych. W tym przypadku oba wały odbioru mocy sprzęgane były na stałe z kołem talerzowym mechanizmu różnicowego.

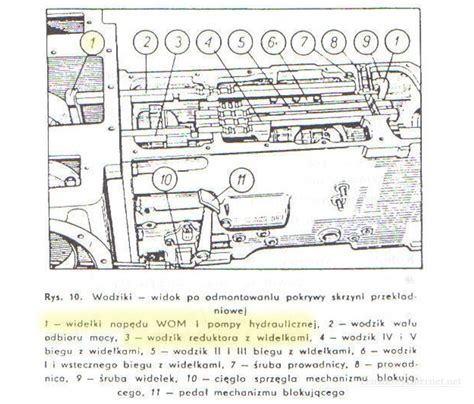

Układ WOM w niektórych ciągnikach jednoosiowych, w tym w Dziku, napędzany jest bezpośrednio od silnika przez pasek klinowy pełniący rolę sprzęgła (tak samo przez drugi pasek napędzana jest jazda), a dalej przekładnię łańcuchowo-zębatą wewnątrz skrzyni biegów napędzającą wałek z końcówkami WOM.
Różnicowy | Jak to działa?
Współczesne Wyzwania i Doświadczenia Użytkowników
W dyskusjach między użytkownikami często poruszany jest problem braku dostępności ciągników jednoosiowych i przekładni z wałem odbioru mocy (WOM) bez sprzęgła hydrostatycznego. Użytkownicy wskazują na trudności w przeróbkach silników i skrzyń biegów do urządzeń wielofunkcyjnych, podkreślając, że wiele dostępnych rozwiązań wymaga zastosowania sprzęgła ciernego.
Wspomniano o modelach takich jak Dzik 2, Gutbrod 650 oraz 550, które posiadają różne mechanizmy napędu WOM. Wielu entuzjastów nadal pracuje nad dostosowaniem maszyn. Na przykład, użytkownik posiadający Dzika 21i pracuje nad zbudowaniem i założeniem do niego przystawki z kołem pasowym na pas transmisyjny do sieczkarni, co świadczy o ciągłym zapotrzebowaniu na takie rozwiązania.
Doświadczenia użytkowników związane są również z trwałością skrzyń biegów i odpowiednim doborem oleju do przekładni, co ma kluczowy wpływ na ich niezawodność. Owszem, wałek atakujący może się pozbawić zębów, ale tylko wtedy, kiedy stosuje się nieprawidłowy olej. Należy stosować olej do przekładni hipoidalnych, najlepiej gdyby to był Hipol 15F lub podobny.
Przykłady Nowoczesnych Rozwiązań

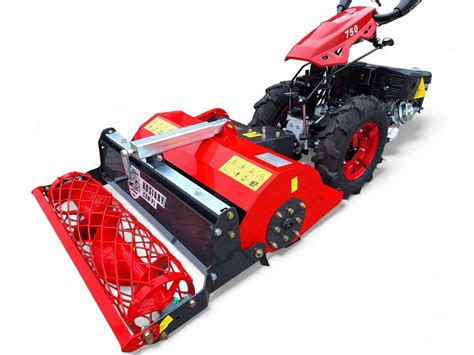

Ciągnik jednoosiowy Yato YT-85851 to przykład wydajnej maszyny przeznaczonej do prac rolniczych, ogrodowych i komunalnych. Wyposażony jest w mocny silnik LONCIN G420FD o pojemności 420 cm3 i mocy 9 kW, co zapewnia stabilną pracę nawet w wymagających warunkach terenowych. Napęd na wszystkie koła zębate oraz bezpośrednie przeniesienie mocy gwarantują dobrą trakcję i trwałość. Skrzynia biegów z trzema przełożeniami do przodu i dwoma do tyłu umożliwia dopasowanie prędkości do rodzaju pracy, co jest kluczowe dla efektywnego wykorzystania różnych narzędzi.
