Koło Pasowe: Budowa, Działanie i Zastosowanie w Technice

Koła pasowe są podstawowym, ale niezwykle ważnym elementem w dziedzinie mechaniki. Odgrywają kluczową rolę w wielu maszynach i urządzeniach, stanowiąc fundament w przekładniach mechanicznych. Ich prosta konstrukcja, w połączeniu z wielofunkcyjnością, sprawia, że znajdują one szerokie zastosowanie w niemal każdej gałęzi przemysłu, od prostych dźwigów po zaawansowane systemy przemysłowe, w tym w pojazdach i maszynach rolniczych, takich jak ciągniki. Zrozumienie mechaniki koła pasowego jest niezbędne dla inżynierów i techników.

Czym jest koło pasowe?

Koło pasowe to element mechaniczny w kształcie okręgu, który służy do przekazywania ruchu obrotowego i siły za pomocą pasa, linki lub łańcucha. Jest to część maszyny w zespole napędowym, nazywana również kołem napędowym. Koła pasowe mogą występować w pojedynczych konfiguracjach lub jako część złożonych systemów, takich jak przekładnie pasowe, które umożliwiają zastosowanie kół o różnych średnicach na zmianę prędkości obrotowych. Ich głównym zadaniem jest przenoszenie siły, zmiana kierunku jej działania oraz zwiększanie, zmniejszanie lub utrzymywanie momentu obrotowego.

Budowa Koła Pasowego

Standardowe koło pasowe składa się z trzech głównych komponentów:

• Piasta - służy do posadowienia koła na wale napędowym lub napędzanym. Może być mocowana w sposób bezpośredni lub poprzez tuleję mocującą, taką jak Taper Lock.
• Tarcza - łączy piastę z wieńcem roboczym. Występuje w wersji pełnej, tarczowej, a nawet tarczowej z odwiertami. W uzasadnionych przypadkach, szczególnie w kołach pasowych dużych rozmiarów, tarczę mogą tworzyć szprychy.
• Wieniec roboczy - zewnętrzna część koła, na której pracuje pas, lina lub łańcuch. Posiada profil rowka precyzyjnie dopasowany do rodzaju paska napędowego.

W przypadku kół pasowych stosowanych w układach napędowych pojazdów, np. w ciągnikach, koło pasowe wału korbowego często składa się z dwóch metalowych części połączonych warstwą gumy lub elastomeru. Zewnętrzna część posiada wielorowkowe prowadnice, na których pracuje pasek, przekazując obroty wału do poszczególnych elementów osprzętu. Wewnętrzna część, dzięki łożysku, odbiera ruch obrotowy i tłumi wibracje o różnej częstotliwości. Elementy te są najczęściej wykonane z EPDM lub gumy naturalnej (NR).

Materiały wykonania

Istotny jest materiał, z którego wykonane są koła pasowe, zwłaszcza te klinowe i do synchronizacji ruchu. Materiał wykonania ma kluczowe znaczenie dla długiej żywotności i wysokiej niezawodności koła. Dostępne są modele stalowe, żeliwne, aluminiowe oraz z tworzywa sztucznego. Koła pasowe do pracy w miejscach narażonych na korozję, np. z tworzywa sztucznego, mają dłuższą żywotność dzięki odporności na działanie substancji chemicznych. Koła pracujące pod dużymi obciążeniami, na przykład w maszynach rolniczych, powinny być wykonywane z solidnych materiałów.

Zasada Działania Kół Pasowych

Podstawowa zasada działania koła pasowego opiera się na przekazywaniu mocy za pomocą pasa napędowego, który jest umieszczony na obwodzie koła. Gdy koło obraca się, pas, będący w kontakcie z jego powierzchnią, również się porusza, co umożliwia przeniesienie mocy na inne elementy systemu. Dzięki temu koła pasowe umożliwiają efektywne przenoszenie siły i momentu obrotowego z jednego wału na drugi. Koła pasowe odgrywają kluczową rolę w tłumieniu naprężeń i wibracji będących efektem cyklu pracy silnika, co jest szczególnie ważne w układach napędowych pojazdów.

Rodzaje Kół Pasowych

W zależności od zastosowania i profilu paska, wyróżnia się kilka rodzajów kół pasowych:

• Koła płaskie - wykorzystywane głównie w prostych układach przenoszenia napędu, gdzie nie są potrzebne ani duże prędkości obrotowe, ani duża moc. Cechują się łatwością montażu i eksploatacji, ale mają ograniczoną wydajność.
• Koła zębate - zapewniają precyzyjne przenoszenie ruchu i umożliwiają osiągnięcie wysokich prędkości obrotowych. Są najlepszym wyborem w aplikacjach wymagających synchronizacji ruchu, np. w automatyce przemysłowej.
• Koła klinowe - to najwszechstronniejsza opcja, łącząca zalety kół płaskich i zębatych. Ich budowa gwarantuje dużą moc przenoszenia oraz stabilną pracę, a także łatwość montażu i eksploatacji. Występują w różnych wariantach profili paska, takich jak koła pasowe na paski SPA, SPB czy SPC.
• Klasyczne koła pasowe - w układach samochodowych i ciągnikowych, często zawierają gumową lub elastomerową wkładkę, której zadaniem jest wchłanianie drgań wału korbowego.
• Koła pasowe z tłumikiem drgań skrętnych (TVDC) - zbudowane są z wyważarki harmonicznej i izolatora drgań. Izolator drgań pochłania i izoluje wibracje powstające w pomocniczym napędzie pasowym, a wyważarka harmoniczna dodatkowo pochłania te wibracje.

W ofercie technicznej jest dostępnych wiele wariantów kół pasowych, w tym koła niestandardowe, co pozwala na ich dobór i zastosowanie w różnych warunkach pracy.

Zastosowanie Kół Pasowych

Koła pasowe są nieodłącznym elementem wielu współczesnych maszyn i urządzeń. Ich wszechstronność sprawia, że znajdują zastosowanie w różnorodnych dziedzinach techniki.

Przenoszenie mocy

Jednym z głównych zastosowań kół pasowych jest przenoszenie mocy z jednego wału na drugi. Dzięki temu, że koła pasowe mogą zmieniać prędkość obrotową oraz kierunek działania siły, znajdują zastosowanie w urządzeniach, takich jak silniki, przenośniki taśmowe czy urządzenia dźwigowe.

Kontrola prędkości i zmiana kierunku siły

Koła pasowe umożliwiają łatwą zmianę prędkości obrotowej w systemach mechanicznych oraz zmianę kierunku działania siły, co jest szczególnie przydatne w systemach o ograniczonej przestrzeni, gdzie elementy napędowe muszą być rozmieszczone w specyficzny sposób. Przykładem mogą być urządzenia podnoszące, gdzie za pomocą kół pasowych i lin można zmieniać kierunek działania siły wertykalnie.

Zastosowanie w motoryzacji i maszynach rolniczych

Koło pasowe to istotny komponent układu napędowego pojazdu, w tym ciągnika. Odpowiada za przekazywanie momentu obrotowego z wału korbowego na takie elementy osprzętu jak:

• Alternator - odpowiedzialny za produkcję prądu.
• Pompa wspomagania kierownicy - zapewnia łatwiejsze manewrowanie.
• Kompresor klimatyzacji - kluczowy dla układu chłodzenia.

W maszynach rolniczych koła pasowe przenoszą napęd na inne podzespoły, takie jak pompy czy alternatory. W silnikach elektrycznych odgrywają fundamentalną rolę w układach napędowych, zapewniając płynne i efektywne przekazywanie energii mechanicznej.

Urządzenia specjalistyczne

W maszynach przemysłowych koła na paski muszą sprostać ekstremalnym warunkom pracy. Na przykład, koła pasowe do sprężarek są to najczęściej klinowe koła pasowe. Koła pasowe do przekładni pasowej do sprężarki często wymagają dodatkowego wentylowania, co skutkuje stosowaniem kół o niskiej wadze.

Dobór i Montaż Koła Pasowego

Dobór odpowiedniego koła pasowego to kluczowy element efektywnego systemu napędowego. Ma to fundamentalne znaczenie dla wydajności i trwałości całego układu napędowego i przeniesienia mocy. Dobór wymaga precyzyjnego określenia wymagań aplikacji, takich jak:

• Rodzaj napędu - czy potrzebne jest precyzyjne przenoszenie mocy (np. koła zębate do synchronizacji ruchu w automatyce przemysłowej).
• Środowisko pracy - w miejscach narażonych na korozję należy stosować koła pasowe o wysokiej niezawodności, np. z tworzywa sztucznego.
• Profil rowka - musi być precyzyjnie dopasowany do rodzaju paska napędowego (np. koła pasowe na paski SPB muszą poprawnie klinować się z nowym rowkiem).

Wysokiej jakości koła to zawsze nowe koła pasowe, które zapewniają wysoką jakość wykonania i pracy wieńca oraz współpracy z pasem. Błędny dobór koła pasowego może prowadzić do wielu problemów i zmniejszyć efektywność przekładni.

Montaż na wale

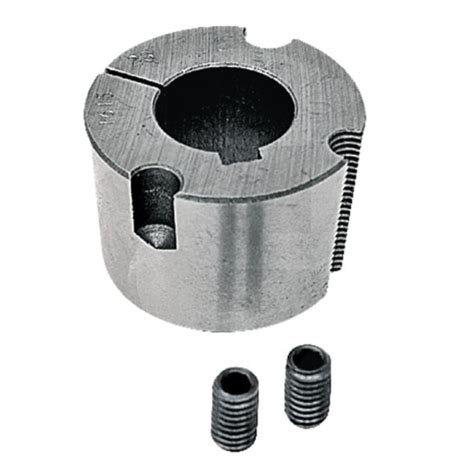

Piasta koła pasowego może być posadowiona na wale w sposób bezpośredni lub poprzez tuleję mocującą Taper Lock. Koła pasowe na tulei zaciskowej Taper Lock to rozwiązanie, które znacząco upraszcza proces montażu. Dzięki zastosowaniu tulei zaciskowej instalacja i demontaż przebiegają błyskawicznie, bez potrzeby użycia specjalistycznych narzędzi. Mechanizm Taper Lock działa na zasadzie zaciskania tulei na wale, co gwarantuje stabilne i pewne połączenie. Taka konstrukcja nie tylko przyspiesza montaż, ale także minimalizuje ryzyko błędów, które mogłyby prowadzić do awarii.

Konserwacja i Żywotność Kół Pasowych

Poprawny montaż i regularna konserwacja kół pasowych są kluczowe dla ich długiej i bezawaryjnej pracy oraz optymalnej wydajności. Regularne sprawdzanie stanu elementów, czyszczenie i smarowanie są niezbędne, aby zapobiec nadmiernemu zużyciu. Efektywne tłumienie drgań przez koło pasowe w układach wału korbowego zazwyczaj utrzymuje się na dystansie od 110 000 do 160 000 km. Po przejechaniu około połowy tego przebiegu zaleca się kontrolę stanu koła. Mechanik powinien sprawdzić, czy nie występują luzy lub niepożądane ruchy, a także ocenić pracę napinacza paska. Troska o te elementy zwiększa ich trwałość i poprawia wydajność całego systemu napędowego.

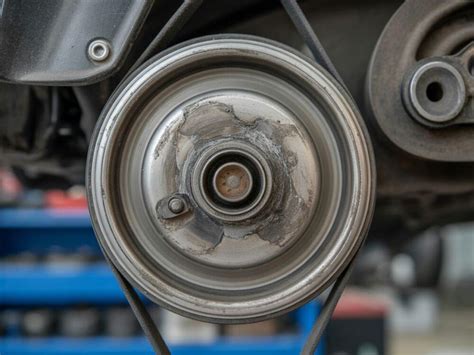

Uszkodzone Koło Pasowe - Objawy i Przyczyny

Zużyte lub uszkodzone koło pasowe, zwłaszcza w ciągniku, może prowadzić do szeregu problemów. Warto pamiętać, że nadmierne luzy w połączeniu wpustowym koła z wałem korbowym niekoniecznie oznaczają destrukcję samego koła; przyczyną może być zużyty wpust lub wał korbowy.

Objawy zużytego koła pasowego (np. w ciągniku)

Poniżej przedstawiono typowe objawy wskazujące na zużycie koła pasowego:

• Wibrujący silnik - pierwszy i często odczuwalny symptom, zwłaszcza podczas prowadzenia pojazdu, bez sygnalizacji kontrolką na desce rozdzielczej.
• Nieodpowiednia praca rozrządu - zerwane lub osłabione połączenie między elementami metalowymi a pierścieniem z gumy skutkuje przesunięciem znaczników rozrządu. Brak współosiowości znaków na piaście i zewnętrznym pierścieniu można łatwo zauważyć przy wykorzystaniu stroboskopu.
• Uszkodzony alternator - jeśli koło pasowe ulegnie destrukcji, alternator przestaje się obracać i produkować prąd.
• Nieodpowiednia praca na biegu jałowym - nieregularna praca na biegu jałowym jest efektem zbyt dużego ruchu w części tłumiącej koła pasowego.
• Skręcanie się pasów - krawędzie paska będą wyglądały na mocno zdarte.
• Wyraźny pisk - koło pasowe może wydawać piszczący dźwięk i robić niepokojący hałas podczas obrotu, którego nie da się wyeliminować poprzez regulację napięcia paska. Podobne odgłosy mogą również pochodzić od innych podzespołów napędzanych tym samym paskiem.
• Za duży ruch napinacza - w sytuacji, gdy elastyczny tłumik drgań zaczyna funkcjonować nieprawidłowo, wibracje przenoszą się na napinacz, powodując jego "trzepotanie".
• Inne objawy - niekiedy dochodzi do zwiększenia się temperatury w kołach. Skrzynia biegów może wydawać niepokojące dźwięki, np. stukanie, metaliczne odgłosy czy piszczenie. Długotrwałe wibracje o wysokiej częstotliwości mogą prowadzić do awarii mechanicznych innych podzespołów silnika czy kół zębatych skrzyni.

Przyczyny awarii koła pasowego

Istnieje kilka podstawowych powodów, które doprowadzają do destrukcji koła pasowego:

1. Ciepło - wibracje przekształcają się w ciepło w elementach elastomerowych tłumika, co podnosi temperaturę w środku elastomeru i przyspiesza proces wulkanizacji. Zbyt duże wibracje mogą być efektem nieudanego wtrysku.
2. Drgania, zanieczyszczenia i wilgoć - choć koło pasowe ma niwelować drgania, które finalnie doprowadzają do uszkodzeń mechanicznych (np. wyszczerbień), samo może rdzewieć na skutek wilgoci oraz zanieczyszczeń.
3. Wycieki płynów eksploatacyjnych - tłumik harmoniczny nie jest odporny na olej i inne płyny. Nieszczelna uszczelka wału korbowego może prowadzić do zanieczyszczeń gumowych lub elastomerowych podzespołów tłumika, co prowadzi do jego uszkodzenia.
4. Pękanie - do zniszczenia koła pasowego może dojść na skutek pęknięcia pierścieni bezwładnościowych. Wówczas pierścień może się oddzielić od zespołu tłumika, co z kolei może doprowadzić do destrukcji kolejnych elementów, np. chłodnicy.
5. Nieodpowiedni pas - pas, który jest za ciasny, może obciążać elementy napędu paska pomocniczego, a także sam tłumik harmoniczny, prowadząc do dodatkowego napięcia i zwiększonego wydzielania ciepła, co może roztopić elastomer.
6. Nieodpowiedni montaż - montowanie tłumika z wykorzystaniem młotka może doprowadzić do destrukcji podzespołów znajdujących się wewnątrz. Błędem jest również ponowne korzystanie ze starych śrub w celu dociśnięcia tłumika do czoła wału korbowego.
7. Nieodpowiedni demontaż - przy wyciąganiu koła pasowego należy korzystać z odpowiednich procedur i narzędzi. Nie należy naciskać na zewnętrzny pierścień ani próbować go ściągać, korzystając z młotka.

Wymiana Koła Pasowego

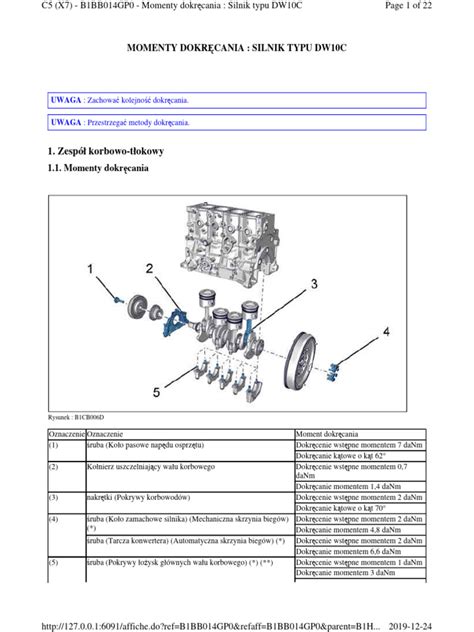

Jeśli dojdzie do wyżej opisanych sytuacji, kluczowa jest wymiana koła pasowego. W wielu przypadkach, zwłaszcza w układach pojazdowych, potrzebna jest pomoc doświadczonego mechanika, który prawidłowo ustawi napęd i dokręci śruby mocujące z odpowiednią siłą. Tylko nowe, wysokiej jakości koła pasowe zapewniają wysoką jakość wykonania i pracy wieńca oraz prawidłową współpracę z pasem. Inwestycja w odpowiednie koła pasowe to krok w stronę niezawodności i przyszłości technologii.
