Podnośnik hydrauliczny to jeden z najważniejszych elementów każdego ciągnika rolniczego, umożliwiający jego wszechstronną współpracę z różnorodnymi narzędziami i maszynami. Bez sprawnie działającej hydrauliki, praca w rolnictwie byłaby znacznie utrudniona, a nawet niemożliwa. Niniejszy artykuł szczegółowo omawia zasady działania, diagnostykę typowych usterek oraz kluczowe aspekty doboru udźwigu w ciągnikach rolniczych.
Mechanizmy i zasady działania podnośników hydraulicznych
Kluczowe komponenty i ciśnienie robocze

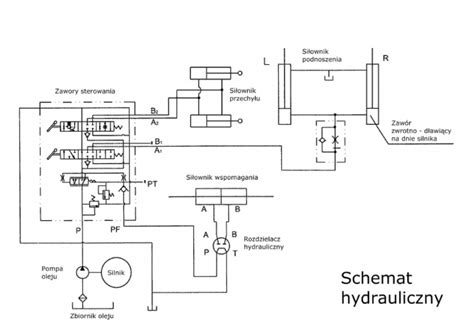

Działanie podnośnika hydraulicznego opiera się na układzie hydraulicznym, który generuje siłę niezbędną do podnoszenia ciężkich ładunków. Ciągnik C360, podobnie jak wiele innych modeli, posiada zespół pompy hydraulicznej, często umieszczony pod spodem mostu, gdzie znajduje się także zawór regulacyjny. Ciśnienie z pompy jest przekazywane do rozdzielacza podnośnika rurką. Typowe pompy hydrauliczne dostarczają przepływ oleju wynoszący 16-25 GPM (galonów na minutę) przy ciśnieniu 180-220 barów (około 16-22 MPa), co zapewnia siłę potrzebną do obsługi ładowarki i trzypunktowego układu zawieszenia.
Warto zaznaczyć, że układ hydrauliczny, napędzany silnikiem, określa siłę, jaką można zastosować do podniesienia narzędzi lub ładunków. Nawet w przypadku silnika o dużej mocy, jeśli natężenie przepływu lub ciśnienie w układzie hydraulicznym jest niewystarczające, udźwig będzie ograniczony.
Rola podwozia i masy ciągnika
Udźwig ciągnika użytkowego zależy przede wszystkim od ciśnienia i przepływu w układzie hydraulicznym, a także od integralności konstrukcyjnej podwozia, osi i mocowań ładowarki. Wytrzymałość podwozia, konstrukcja ramy i osi, a nie tylko moc silnika, decydują o bezpiecznych limitach podnoszenia. Większość ludzi uważa, że moc silnika pozwala ciągnikowi użytkowemu obsługiwać ciężkie ładunki, ale to tylko część prawdy. Prawdziwa praca odbywa się w układzie hydraulicznym. Olej ten przepływa przez siłowniki ładowarki i trzypunktowego układu zawieszenia, podnosząc wszystko, od worków z paszą po pługi zawieszane. Jeśli jednak podwozie nie jest wystarczająco mocne, cała ta moc hydrauliczna jest marnowana.
Przednia oś była zbyt lekka w ciągniku o mocy 75 KM na plantacji trzciny cukrowej w Boliwii, co spowodowało jej skręcanie pod wpływem wielokrotnego użycia, mimo że pompa zapewniała wystarczający przepływ. Wynika z tego, że rama, przednia oś i tylna obudowa muszą być w stanie udźwignąć obciążenie, jakie może unieść układ hydrauliczny. Masa ciągnika ma znaczenie - cięższa, prawidłowo wyważona maszyna poradzi sobie z większą liczbą rzeczywistych prac ładowaczem niż lżejszy model o większej mocy.
Podsumowując, możliwość podnoszenia ciężkich ładunków przez ciągnik rolniczy zależy bardziej od przepływu i ciśnienia w układzie hydraulicznym niż wyłącznie od mocy silnika. Zwiększenie mocy silnika ciągnika użytkowego nie automatycznie umożliwi mu podnoszenie cięższych ładunków, niezależnie od jego układu hydraulicznego. Ciśnienie hydrauliczne i wytrzymałość podwozia, a nie tylko moc silnika, umożliwiają ciągnikom użytkowym podnoszenie ciężkich ładunków.
Rodzaje systemów podnoszenia
Trzypunktowy układ zawieszenia (TUZ)
Trzypunktowy układ zawieszenia, funkcjonujący już od 73 lat, został opracowany przede wszystkim pod kątem właściwej współpracy ciągnika z narzędziami (głównie pługami) w czasie orki przez H. Fergusona. System ten umożliwia podnoszenie narzędzia w położenie transportowe i odpowiednie ustawienie go w położeniu roboczym. Dwoma punktami zawieszenia są przeguby łączące narzędzie z dwoma cięgłami dolnymi (prawym i lewym). Trzeci punkt znajduje się na przegubie łączącym wsporniki narzędzia z łącznikiem górnym. Przeguby kuliste znajdujące się w cięgłach i łącznikach umożliwiają ruchy narzędzia we wszystkich kierunkach. Trzypunktowy układ zawieszenia charakteryzuje się dużą statecznością i umożliwia zarówno poprzeczne, jak i podłużne wypoziomowanie narzędzia.
Kategorie zaczepów
Wraz z rozwojem konstrukcji ciągników powstało kilka kategorii zaczepów, obecnie obowiązuje norma DIN ISO 730-1, która określa ogólne parametry i ich wartości. Cztery główne kategorie charakteryzują tylny podnośnik ciągnika w zależności od jego mocy:
- Kategoria I: ciągniki o mocy do 48 KM
- Kategoria II: ciągniki o mocy do 120 KM
- Kategoria III: ciągniki o mocy do 240 KM
- Kategoria IV: ciągniki o mocy do 450 KM
Istnieją również kategorie przejściowe, oznaczone symbolem N. Narzędzie współpracujące z ciągnikiem powinno mieć zaczep zgodny z zaczepem ciągnika. Odstęp od opony lub błotnika do dolnego cięgna powinien wynosić minimum 10 cm we wszystkich kategoriach. Bardzo ważne jest sprawdzenie, czy odstęp między narzędziem a końcówką wałka w ciągniku jest zgodny z normą i czy odpowiada wałkowi dostarczonemu wraz z narzędziem.
Ładowacze czołowe
Ciągniki użytkowe podnoszą ładunki za pomocą ładowarki czołowej lub tylnej. Ładowarki czołowe zapewniają elastyczność w przypadku bel lub palet, ale są mniej stabilne, z typowym udźwigiem 1700-5500 funtów (ok. 770-2500 kg). Montuje się je z przodu, przenosząc ciężar przed przednią oś. Taka konfiguracja doskonale sprawdza się przy chwytaniu bel lub układaniu palet, ale traci się stabilność - zwłaszcza na nierównym terenie. Przykładowo, transport mokrej kiszonki ładowaczem o udźwigu około 1137 kg (2500 funtów) na zboczu wydawał się dwukrotnie bardziej ryzykowny, co niemal doprowadziło do utraty kontroli nad maszyną.
Porównanie stabilności i udźwigu
Oba systemy podnoszą i przemieszczają ładunki, ale miejsce, w którym spoczywa ciężar, i sposób, w jaki ciągnik sobie z nim radzi, to zupełnie inna historia. Trzypunktowy układ zawieszenia, umieszczony wewnątrz rozstawu osi, oferuje większą stabilność i większy udźwig (3000-9000 funtów, czyli ok. 1360-4080 kg), idealny do ciężkich narzędzi. Ładunek znajduje się blisko środka ciężkości ciągnika, co sprawia, że typowy ciągnik użytkowy o mocy 80 KM może bezpiecznie unieść z tyłu od 1570 do 3170 kg, zwłaszcza z solidnym balastem.
Ładowacze czołowe umieszczają ładunek dalej od środka ciężkości i przed osią, co zwiększa dźwignię i zmniejsza stabilność, podczas gdy trzypunktowy układ zawieszenia umieszcza ładunek bliżej tylnej osi, co poprawia równowagę i przyczepność. Dlatego trzypunktowy układ zawieszenia pozwala ciągnikowi bezpiecznie podnosić cięższe narzędzia niż ładowarka czołowa tego samego ciągnika.
Rada z życia wzięta: dopasuj osprzęt do swojego głównego zadania. Używaj trzypunktowego układu zawieszenia (TUZ) do ciężkich, zawieszanych narzędzi, takich jak pługi, opryskiwacze czy siewniki - zwłaszcza jeśli pracujesz długo. Używaj ładowacza do elastycznych zadań, ale zawsze sprawdzaj jego udźwig i rozważ dodatkowy balast tylny.
Diagnostyka i rozwiązywanie problemów z podnośnikiem
Typowe usterki i ich przyczyny (na przykładzie C-360 i Zetor 6245)
Ciągnik C360 może mieć problem z podnośnikiem, który podnosi tylko do 150 kg, mimo że na pusto działa swobodnie i po zgaszeniu ciągnika podnośnik trzyma pozycję. Na 99% przyczyną są rozerwane oringi w pompie podnośnika, co jest często efektem przeciążenia. Inne możliwe uszkodzenia to zbyt niskie ciśnienie robocze spowodowane otwieraniem się zaworu bezpieczeństwa przy niższym ciśnieniu niż znamionowe, uszkodzenia napędu pompy głównej, zaworu regulacyjnego lub uszczelnień między pompą a rozdzielaczem.
W przypadku problemów z hydrauliką w podnośniku w Zetorze 6245, gdzie ramiona tylnego podnośnika automatycznie podnoszą się, gdy podłączone są węże hydrauliczne i używa się np. klapy w prasie, przyczyną może być rozdzielacz. Jeśli jest podobny jak w C-360, problemem może być dźwignia od podnośnika ustawiona w takiej pozycji, że ciśnienie na wyjścia automatycznie idzie na podnośnik. W takim przypadku zaleca się poruszanie dźwignią od podnośnika i ustawienie dźwigienki szybkości reakcji maksymalnie do fotela.
Kroki diagnostyczne i naprawcze
Zaleca się pomiar ciśnienia hydraulicznego (około 16 MPa) w gnieździe hydrauliki zewnętrznej oraz kontrolę i ewentualną regenerację pompy podnośnika. Jeśli podnośnik kiepsko dźwiga, a na wyjściu zewnętrznym jest małe ciśnienie, warto założyć coś na drodze pompa-rozdzielacz. Praktycznie nie zdarza się, by w tym rozdzielaczu padły obie sekcje naraz. Lecąc po kolei, należy upewnić się, że pompa jest faktycznie nowa, sprawdzić, czy zawór na niej nie jest wypłukany (osobiście z marszu założyłoby się nowy, który ma ustawione ciśnienie), sprawdzić szczelność na tulejkach łączących rozdzielacz w plecaku z mostem i talerza podnośnika, oraz stan rurki idącej od pompy do rozdzielacza. Profilaktycznie warto wymienić wszystkie oringi w rozdzielaczu, ponieważ jest ich kilka i mają wpływ na szczelność. Sprawdzenie stanu oleju hydraulicznego również jest wskazane przed wymianą elementów.
Systemy regulacji pracy podnośnika hydraulicznego
Współcześnie stosowane elektroniczne układy sterujące pracą podnośnika hydraulicznego pozwalają na większe wykorzystanie ciągników. Jednak większość użytkowanych w kraju ciągników wyposażona jest w mechaniczne układy sterujące. Dokładne poznanie funkcji podnośnika hydraulicznego pozwala lepiej wykorzystać możliwości ciągnika i w konsekwencji znacznie obniżyć koszty prac uprawowych, zwłaszcza orki. Poniżej przedstawiono główne typy regulacji.
Regulacja pozycyjna
Regulacja pozycyjna polega na automatycznym utrzymywaniu narzędzia na stałej wysokości względem ciągnika. Zapewniony jest ścisły związek między położeniem narzędzia a położeniem dźwigni sterującej. Jeżeli położenie dźwigni nie będzie zmieniane, układ regulacyjny dąży do utrzymania zadanej wysokości ramion podnośnika. Po ich nieznacznym opadnięciu automatycznie uzupełniane są ubytki oleju w cylindrze siłownika. Podczas pracy z regulacją pozycyjną istnieje możliwość dociążania tylnych kół ciągnika częścią masy zawieszonego narzędzia. Uzyskany w ten sposób przyrost siły uciągu może dochodzić do 15%. Taka możliwość istnieje m.in. w ciągnikach Ursus C-360 w sposób stały i chwilowy w ciągniku C-330.
Aby uzyskać tę funkcję, należy dźwignię sterującą przesunąć w skrajne przednie położenie. Podczas „dociążania" do cylindra roboczego tłoczony jest olej pod mniejszym ciśnieniem i podnośnik zachowuje się tak, jakby był za słaby, aby podnieść ciężkie narzędzie. Podnośnik, unosząc w ten sposób narzędzie, powoduje zwiększenie nacisku na oś napędową i na koła do podłoża, czyli dociąża ciągnik. Z regulacji pozycyjnej można korzystać podczas wykonywania orki na terenie równym i o różnej strukturze. Na terenie nierównym każde wychylenie ciągnika powoduje zmianę głębokości pracy narzędzia.
Regulacja siłowa
Regulacja siłowa zapewnia automatyczne podnoszenie lub opuszczanie narzędzia w celu utrzymania stałej, uprzednio ustalonej siły ze strony gleby. Ustalając za pomocą zderzaka najniższe położenie dźwigni sterującej, zadaje się żądaną wielkość oporu, z jaką pracować ma narzędzie. Pod wpływem zwiększonego oporu, np. wskutek większego zagłębienia się narzędzia, następuje zwiększone ściskanie łącznika górnego w układzie zawieszenia. Siły te przekazane do rozdzielacza powodują samoczynne uniesienie narzędzia i utrzymują je na takiej wysokości, na której wielkości oporów roboczych mieszczą się w granicach regulacji. Układ regulacyjny ocenia wielkość oporu na podstawie sił działających w cięgłach dolnych lub w łączniku górnym i stara się utrzymywać siłę oporu narzędzia na stałym poziomie.
Możliwość rezygnacji z kół kopiujących daje dodatkowy efekt w postaci dociążenia kół ciągnika całą masą narzędzia i siłami pochodzącymi od spulchnianej gleby, zwiększając tym samym siłę uciągu ciągnika. Na glebach ze zmienną zwięzłością zmienia się również głębokość pracy pługa, ponieważ podnośnik unosi ramiona, gdy opór stawiany przez glebę wzrasta, lub opuszcza, gdy zwięzłość gleby maleje. Z tego powodu nie należy stosować regulacji siłowej na polach o bardzo zróżnicowanej strukturze gleby. Podczas orki z wykorzystaniem regulacji siłowej uzyskuje się na przykład, w stosunku do regulacji kopiującej, wzrost wydajności orki o około 10%, przy jednakowym zużyciu paliwa. Chroni również narzędzie przed uszkodzeniem, unosząc je w momencie trafienia na przeszkodę.
Ustawienie automatycznej regulacji podnośnika!
Regulacja mieszana
Regulacja mieszana łączy w sobie zalety regulacji pozycyjnej i siłowej. Dzięki takiemu połączeniu zmniejsza się reakcja podnośnika na zmiany oporu narzędzia, a tym samym zmiany głębokości są mniejsze. Oba systemy są równoprawne i reagują zarówno na zmiany położenia, jak i zmiany siły. Stopień reagowania układu na zmianę siły lub położenia, zwany stopniem zmieszania, może być regulowany za pomocą odpowiedniej dźwigni, tj. w dwóch wariantach: z przewagą regulacji siłowej lub pozycyjnej. Operator ma możliwość ustalenia stopnia zmieszania obu systemów regulacji zależnie od wymagań i warunków agrotechnicznych. Przewagę regulacji pozycyjnej stosuje się na polach o glebach cięższych i bardziej niejednorodnych. W ciągnikach, w których pomiar siły odbywa się za pomocą łącznika górnego, dodatkowo reguluje wielkość reakcji podnośnika, wybierając jeden z otworów w kadłubie tylnego mostu ciągnika. Zaczepienie łącznika w górnym otworze powoduje dużą czułość na zmiany oporu narzędzia i zaleca się je stosować podczas lżejszych prac. W wypadku niższego otworu spowoduje to zmniejszenie czułości układu. Przy pracach najcięższych trzeba zakładać łącznik górny w najniższy otwór.
Regulacja ciśnieniowa
W regulacji ciśnieniowej każdemu położeniu dźwigni sterującej odpowiada stałe ciśnienie wewnątrz cylindra siłownika, czyli stała siła na ramionach podnośnika. Jest to regulacja podobna do tej, która jest stosowana w ciągniku C-330, a związana jest z chwilowym dociążaniem. Ten rodzaj regulacji był stosowany m.in. w ciągniku Ursus 1014 w sposób stały. Dzięki temu można było docisnąć w razie potrzeby narzędzie zawieszane. Za pomocą dźwigni można otworzyć przepływ oleju lub go zmniejszyć i dowolnie regulować ciśnienie. Ta opcja pozwalała docisnąć za pomocą specjalnego łącznika narzędzie zawieszane na ciągniku.
Interpretacja danych technicznych i dobór udźwigu
Odczytywanie specyfikacji udźwigu
Specyfikacje udźwigu ciągnika są często podawane w różnych punktach: na sworzniu obrotowym ładowarki, 500 mm przed sworzniem lub na pełnej wysokości. Najwyższa wartość zazwyczaj znajduje się na sworzniu obrotowym, ale w praktyce miarodajna jest wartość mierzona 500 mm przed sworzniem. Udźwig ładowarki mierzony na sworzniu obrotowym prawie zawsze zawyża rzeczywistą zdolność podnoszenia ładowarki na krawędzi roboczej osprzętu, szczególnie w przypadku używania wideł paletowych lub łyżki. Udźwig maleje w miarę oddalania się ładunku od sworznia obrotowego ze względu na zwiększoną dźwignię.
W przypadku trzypunktowych układów zawieszenia, jeśli widzisz specyfikację taką jak „udźwig 7000 funtów”, zawsze należy sprawdzić, czy to na końcu kuli zaczepu, czy 24 cale z tyłu. Największym błędem jest zaufanie do najwyższego udźwigu podanego w broszurze bez pytania o miejsce jego pomiaru. Zawsze należy potwierdzić punkty pomiarowe i obniżyć wartości podane w broszurze o 20-30% w celu planowania w warunkach rzeczywistych.
Dobór udźwigu do zadań
Aby dopasować udźwig ciągnika użytkowego do zadań, zawsze używaj najcięższego regularnego ładunku jako punktu odniesienia, a nie średniej. Do pracy z ładowarką należy wybrać ciągnik-ładowarkę o nominalnym udźwigu na pełnej wysokości, 500 mm do przodu, co najmniej 30-40% powyżej najcięższego ładunku. Przeciążenie grozi kosztownymi przestojami i uszkodzeniem sprzętu. Jeśli obsługujesz dwupoziomowe palety z nawozem o wadze około 1300 kg każda, plus paletę o wadze 200 kg i widły o udźwigu 100 kg, Twoje rzeczywiste obciążenie robocze wynosi co najmniej 1600 kg. Poszukaj ładowarki czołowej o udźwigu co najmniej 2100-2200 kg - mierzonym na pełnej wysokości i 500 mm do przodu.
W przypadku trzypunktowego układu zawieszenia, dźwignia może zmienić opryskiwacz o masie 1200 kg w opryskiwacz o masie efektywnej 1700 kg, jeśli będzie on wisiał daleko za ramionami. Zaleca się zawsze sprawdzenie rzeczywistej masy narzędzia i jego punktu równowagi przed zakupem. Warunki gruntowe, takie jak błoto czy nierówny teren, mogą destabilizować ciągnik i ładowarkę, co utrudnia podnoszenie ładunków o maksymalnym udźwigu. Stabilność i przyczepność są zagrożone, co zwiększa ryzyko przewrócenia się lub uszkodzenia sprzętu.
Wpływ masy i obciążenia osi
Bezpieczna zdolność podnoszenia ciągnika użytkowego zależy nie tylko od mocy silnika, ale także od całkowitej masy roboczej, rozstawu osi i - co najważniejsze - parametrów przedniej osi. Cięższe modele o dłuższym rozstawie osi zapewniają większą stabilność i pozwalają na pełne wykorzystanie dużej ładowności zaczepu lub ładowarki, natomiast niedostatecznie wyeksploatowane przednie osie często powodują kosztowne awarie konstrukcyjne w lżejszych ciągnikach.
Przykłady udźwigu w różnych modelach
ZM „Ursus” wykonały nowy typ ciągnika wyposażony w podnośnik hydrauliczny wraz z nowym 3-punktowym układem zawieszenia narzędzia, umożliwiającym podnoszenie tego narzędzia w zależności od potrzeb. Podnośnik hydrauliczny ciągnika Ursus działa przy maksymalnym ciśnieniu 125 atm i jest w stanie w ciągu około 3 sekund podnieść na konieczną wysokość narzędzie o ciężarze do 1000 kg.
W Yanmarze F165 udźwig podnośnika szacowany jest na około 500 kg, przy wadze traktorka około 600-650 kg. Suzue M1600 waży ok. 700 kg i bez problemu podnosi glebogryzarkę ok. 220 kg nawet na wolnych obrotach. W większości przypadków podnośnik podniesie około 5/8 wagi traktorka bezpośrednio na jabłuszkach i nie powinien stracić przyczepności kół przednich. Wszystko zależy od szczelności i ustawionego zaworu przeciążeniowego. Dołożenie obciążników na przód, np. ok. 100 kg, znacząco poprawia stabilność i skrętność maszyny podczas pracy z ciężkim osprzętem.
