Hydraulika w Ciągnikach Renault: Schematy, Problemy i Rozwiązania

Układy hydrauliczne w ciągnikach rolniczych, w tym w modelach marki Renault, stanowią kluczowy element ich funkcjonalności, odpowiadając za działanie ładowaczy czołowych, podnośników (TUZ), układów kierowniczych oraz napędów pomocniczych, takich jak przedni napęd 4x4. Ze względu na złożoność i intensywność eksploatacji, hydraulika w ciągnikach Renault bywa źródłem rozmaitych problemów, często wymagających dogłębnej diagnostyki i znajomości specyfiki danego modelu.

Wprowadzenie do Hydrauliki Ciągników Renault

Ogólne cechy i kapryśność rozdzielaczy

Rozdzielacze hydrauliczne w ciągnikach Renault są często określane jako "kapryśne". Oznacza to, że mogą sprawiać problemy, takie jak podnoszenie ramion podnośnika bez możliwości ich opuszczenia, a nawet ich samoczynne unoszenie się. W starszych modelach, jak Renault 681.4 (różniącego się od 68-14 niewielkimi zmianami konstrukcyjnymi), takie zachowania są powszechne i wymagają dokładnej analizy, często prowadzącej do demontażu, czyszczenia, wymiany uszczelnień i "rozruszania" mechanizmu.

Problemy z Hydrauliką Zewnętrzną

Jednostronne działanie wyjść hydraulicznych

Jednym z często zgłaszanych problemów jest jednostronne działanie wyjść hydraulicznych. Na przykład, użytkownik ciągnika Renault 90-34 na podzespołach Fendt doświadczył sytuacji, gdzie podłączony ładowacz czołowy można było podnieść do góry, ale już obniżyć się nie dało. Tego typu usterki mogą wynikać z kilku przyczyn:

• Rozdzielacz hydrauliczny: Jeśli rozdzielacz jest mechaniczny, należy go dokładnie sprawdzić. Nawet jeśli wstępnie wydaje się sprawny, wewnętrzne uszkodzenia lub zablokowania mogą powodować jednostronne działanie. W przypadku elektrycznych rozdzielaczy na osprzęcie (np. na turze), warto upewnić się, czy ich działanie jest prawidłowe, choć do podnoszenia i opuszczania samego ramienia wystarczy zazwyczaj ruch joystickiem do przodu lub do tyłu.
• Szybkozłącza: Mogą one blokować przepływ oleju. Warto sprawdzić, czy nie blokują przepływu oleju, zamieniając przewody od ładowacza, aby zobaczyć, czy problem przenosi się na inną parę szybkozłączy.
• Przewody hydrauliczne: Uszkodzenia wewnętrzne, zagięcia lub zanieczyszczenia w przewodach mogą ograniczać przepływ oleju w jednym kierunku.

Modyfikacje i podłączanie dodatkowej hydrauliki (Renault 954 MI / 103-54)

W przypadku ciągników, które pierwotnie nie posiadały obwodu hydrauliki zewnętrznej lub został on zdemontowany, podłączenie dodatkowego rozdzielacza wymaga precyzyjnego schematu. Użytkownik Renault 954 MI (komunalna wersja modelu 103-54) napotkał trudności przy instalacji dodatkowego rozdzielacza, co początkowo doprowadziło do niedziałania ramion TUZ-a, podczas gdy dołożone wyjścia hydrauliczne działały poprawnie.

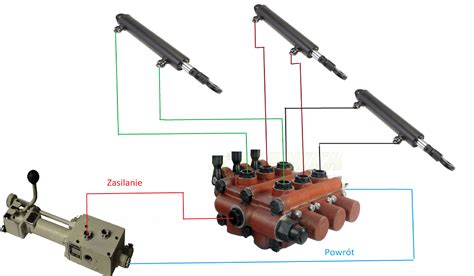

Prawidłowy schemat podłączenia dodatkowego rozdzielacza zazwyczaj wygląda następująco:

• Z głównego rozdzielacza ciągnika należy zachować powrót na tylny most.
• Z wyjścia, które oryginalnie zasilało rozdzielacz TUZ-a (tylnych ramion), należy podłączyć przewód zasilający złączem P na wejściu dodatkowego rozdzielacza.
• Z wyjść A i B dołożonego rozdzielacza należy poprowadzić zasilanie na dwa zewnętrzne złącza hydrauliczne.
• Złącze T (przelew) z dodatkowego rozdzielacza powinno być połączone z powrotem na tylny most.
• Z wyjścia N dołożonego rozdzielacza należy poprowadzić zasilanie na TUZ-a.

W początkowych problemach z brakiem ciśnienia na drugim rozdzielaczu, kluczową rolę odegrała brakująca tuleja ciśnieniowa. Jej instalacja znacząco poprawiła działanie układu.

Kwestia ciśnienia szczątkowego i podłączania szybkozłączy

Po modyfikacjach układu hydraulicznego lub w przypadku stosowania rozdzielaczy bez sekcji pływającej, często pojawia się problem z utrzymującym się ciśnieniem w przewodach, co utrudnia podłączanie i rozłączanie szybkozłączy. Olej pod ciśnieniem może wyciekać z gniazd podczas próby podłączenia, a sytuacja jest lepsza, gdy zgaśnie silnik i porusza się wajchą od dołożonego rozdzielacza w obie strony.

Aby zminimalizować ten problem, należy pamiętać o kilku zasadach:

• Szybkozłącza powinno się podłączać/rozłączać na pozycji pływającej, tj. w momencie, gdy wyjścia są połączone z przelewem, a naciśnięcie na grzybki szybkozłącz nie generuje ciśnienia.
• Niestety, rozdzielacze typu monoblok rzadko posiadają czwarte położenie z zatrzaskiem (sekcję pływającą). W takiej sytuacji, konieczne jest rozładowanie ciśnienia. Można to zrobić poprzez zgłuszenie silnika i ustawienie rozdzielacza w pozycję "opuszczanie" (dla siłownika jednostronnego działania) lub poruszenie dźwignią w górę/dół (dla siłownika dwustronnego działania).
• Przewody gumowe, choć łatwiejsze w montażu, mogą utrzymywać szczątkowe ciśnienia i tętnienia.

Hydraulika Układu Kierowniczego

Sztywnienie układu kierowniczego po rozgrzaniu

W ciągnikach wyposażonych w skrzynię Steyr (np. o numerze seryjnym 397 21 0025) może występować problem ze sztywnieniem układu kierowniczego po rozgrzaniu oleju, co utrudnia manewrowanie, szczególnie podczas wolnej jazdy. Diagnostyka tego problemu często obejmuje następujące komponenty:

• Pompa hydrauliczna główna: Powinna podawać odpowiedni wydatek na zawór pierwszeństwa i dobre ciśnienie (np. 175 atm, a bezpośrednio z pompy 200 atm). Wysłużona pompa wymaga wymiany na nową.
• Zawór pierwszeństwa: Odpowiada za kierowanie wydatku pompy do układu kierowniczego. Stary zawór z luzem na tłoczku może się zacinać. Wymiana na nowy (np. Danfoss od JCB, o przepustowości 80l, nawet jeśli pompa jest 40l) jest często konieczna. Zawór pierwszeństwa posiada podwójny sygnał sterujący - z pompy i z orbitrola. Na rozgrzanym, rzadszym oleju sygnał z orbitrola może nie mieć wystarczającego ciśnienia, aby przesunąć tłoczek zaworu w jego skrajne położenie, co prowadzi do zmniejszenia przepustowości, oporów przy skręcaniu i nagrzewania się oleju.
• Orbitrol: Ten element jest kluczowy w układach kierowniczych z wspomaganiem hydraulicznym. W przypadku orbitroli 5-wężowych (gdzie jeden wąż jest sterujący na zawór pierwszeństwa), jego nieprawidłowe działanie na ciepłym oleju może być przyczyną problemu. Zawór przeciążeniowy na linii LS, znajdujący się w orbitrolu, również może szwankować, zwłaszcza jeśli jest zanieczyszczony.
• Filtr i olej: Zawsze należy upewnić się, że filtr hydrauliczny jest nowy i oryginalny, a olej hydrauliczny jest świeży i zgodny ze specyfikacją producenta, zwłaszcza że skrzynia biegów i hydraulika często pracują na tym samym oleju.

Należy pamiętać, że układy hydrauliczne z EHR (Elektroniczne Sterowanie Podnośnika) mogą być złożone. Jeśli EHR jest odpięty od komputera i spięty "na krótko" pod cewki (co nie jest rozwiązaniem fabrycznym), może to wpływać na działanie innych podzespołów hydrauliki.

Hydraulika Przedniego Napędu (4x4)

Problemy z załączaniem i poślizgiem kół

Nieskuteczne załączanie przedniego napędu, objawiające się poślizgiem kół pod obciążeniem, jest kolejnym problemem hydraulicznym występującym w ciągnikach Renault.

Główne aspekty diagnostyki i naprawy to:

• Ciśnienie oleju na tarczkach sprzęgła: Wartości ciśnienia wymaganego do prawidłowego załączania napędu są różne i często przedmiotem dyskusji. Niskie ciśnienie (np. 16-20 atm), gdy forumowicze sugerują minimum 23 atm, może być niewystarczające.
• Stan tarczek sprzęgła i uszczelnień: Zużyte tarczki lub popękane uszczelniacze są częstą przyczyną utraty ciśnienia i poślizgu. Wymiana uszczelnień i uzupełnienie luzu w pakiecie tarczek (np. do 2 mm) jest kluczowa. Po rozłączeniu napędu tarczki powinny mieć luz rzędu 2 mm. Nowe tarczki należy namoczyć w oleju przed montażem.
• Pakiet sprężyn talerzowych: Odpowiedni pakiet sprężyn talerzowych jest niezbędny do zapewnienia prawidłowej siły docisku tarczek. Zbyt duża siła docisku (np. przez nadmierne "dystansowanie") może z kolei uniemożliwić rozłączenie napędu przez siłownik hydrauliczny.
• Zawór bezpieczeństwa: Zbyt niskie ciśnienie może skłaniać do podkładkowania zaworu bezpieczeństwa, co jednak może prowadzić do przeciążenia zaworu niskiego ciśnienia i przypadkowego rozłączania napędu przy wyższych obrotach silnika (podchodzona pompa podaje większe ciśnienie i zawór się otwiera). Przy właściwym luzie między tarczkami sprzęgło będzie trzymać nawet przy 14 barach, pod warunkiem dobrego stanu tarczek i uszczelnień.
• Ucieczka ciśnienia: Należy sprawdzić, czy ciśnienie nie ucieka w inne miejsca układu, np. do małego rozdzielacza z tyłu ciągnika, co może obniżać ciśnienie dostępne dla napędu. Można rozważyć zaślepienie dopływu do niego, aby cała wydajność pompy była wykorzystywana przez elektrozawory napędu, wałka WOM i blokady.
• Elektrozawór: Cewka odpowiedzialna za załączanie przedniego napędu powinna być sprawdzona pod kątem zaniku prądu. W wersjach Renault od 1990 roku (ze skrzynią Steyr) komputer mógł rozłączać napęd po przekroczeniu określonej prędkości (np. około 10 km/h) lub po włączeniu któregoś z biegów lub reduktora. Jeśli elektrozawór wygląda dobrze i nie jest powycierany, są spore szanse, że trzyma ciśnienie.

Diagnostyka orbitrola lub jego ewentualna wymiana może również okazać się konieczna, jeśli inne elementy zostaną wykluczone jako przyczyna problemu.

Usterki Podnośnika Hydraulicznego (TUZ)

Samoczynne podnoszenie lub brak możliwości opuszczenia

Rozdzielacze podnośników hydraulicznych w ciągnikach Renault, np. w modelach 681.4 czy 110.54, są znane z tego, że bywają "kapryśne". Typowe problemy to podnoszenie ramion podnośnika bez możliwości ich opuszczenia, a czasami nawet samoczynne, powolne unoszenie się ramion.

Rozwiązaniem tych problemów zazwyczaj jest:

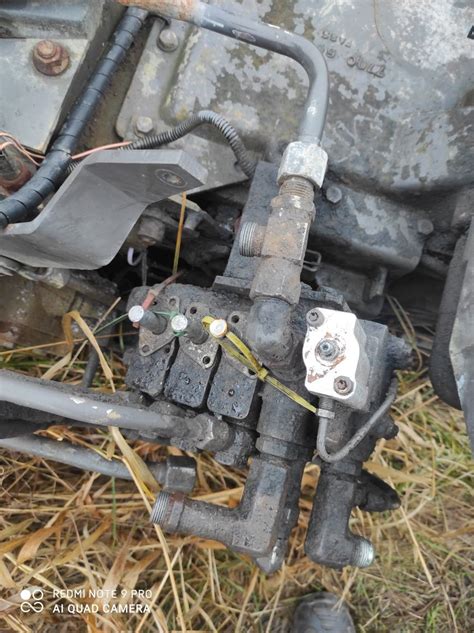

• Demontaż i czyszczenie rozdzielacza: Wewnętrzne zanieczyszczenia, osady lub korozja mogą prowadzić do blokowania wodzików lub zaworów.
• Wymiana uszczelnień: Zużyte oringi lub uszczelniacze w rozdzielaczu mogą powodować wewnętrzne przecieki, wpływając na jego prawidłowe działanie.
• "Rozruszanie" mechanizmu: Czasami wystarczy delikatne rozruszanie zablokowanych elementów po demontażu i oczyszczeniu.

Zidentyfikowanie konkretnego wodzika odpowiadającego za opuszczanie ramion wymaga zazwyczaj dostępu do schematu rozdzielacza lub szczegółowej wiedzy o jego budowie.

Zalecenia Ogólne i Diagnostyka

Niezależnie od specyfiki problemu, kluczowe dla utrzymania sprawności układu hydraulicznego jest regularne serwisowanie i stosowanie się do zaleceń producenta. Obejmuje to:

• Regularna wymiana oleju hydraulicznego i filtrów: Czysty olej jest podstawą prawidłowej pracy wszystkich komponentów hydraulicznych.
• Kontrola ciśnienia w układzie: Pomiar ciśnienia w różnych punktach układu pozwala zdiagnozować jego wydajność i wykryć potencjalne spadki.
• Wizualna inspekcja przewodów i połączeń: Należy szukać oznak wycieków, pęknięć czy zagięć, które mogą wpływać na przepływ.
• Konsultacje ze schematami hydraulicznymi: Posiadanie i umiejętność interpretacji schematów jest nieocenione przy diagnozowaniu i naprawie skomplikowanych usterek.
