Skrzynia biegów w ciągnikach rolniczych Renault jest jednym z najistotniejszych podzespołów w tego typu pojeździe. Odpowiada ona za płynną zmianę prędkości i momentu obrotowego, przekazując moc z silnika na koła. W warunkach polowych jest z kolei bardzo silnie eksploatowana, co może prowadzić - i prowadzi - do awarii. Sprawna skrzynia biegów do ciągnika Renault to klucz do wydajności prowadzonych z ich pomocą prac rolniczych.

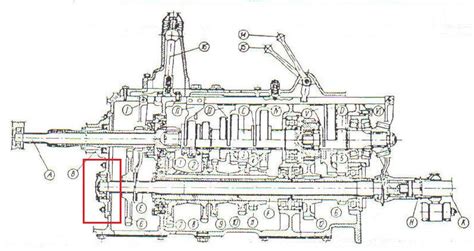

Budowa i Podstawowe Komponenty Skrzyni Biegów
Skrzynia biegów w ciągnikach rolniczych Renault składa się z kilku podstawowych komponentów, które muszą ze sobą współgrać, aby zapewnić płynne zmiany przełożeń oraz odpowiednią moc do różnych zadań roboczych. Maszyny francuskiego producenta zaprojektowano w taki sposób, aby osiągi i wydajność stały na wysokim poziomie.
- Wałek napędowy łączy silnik z zespołem przekładni i przekazuje moment obrotowy na kolejne elementy układu.
- Wały główne i wały pośrednie przenoszą moc na odpowiednie mechanizmy wewnętrzne skrzyni.
- Koła zębate umożliwiają zmianę przełożeń, dostosowując tym samym prędkość i moment obrotowy, aby ciągnik mógł pracować w różnych warunkach terenowych i roboczych.
- Sprzęgło pozwala na płynne włączanie i wyłączanie napędu, umożliwiając zmianę biegów bez uszkodzeń.
- Mechanizm synchronizacyjny umożliwia płynne przełączanie przekładni bez szarpania, szczególnie w przypadku modeli bez blokady.
- Wybierak natomiast pozwala na manualną zmianę biegów.
Duża część nowoczesnych układów posiada hydrokinetyczny przemiennik momentu obrotowego. Zapewnia on płynniejszy układ napędowy z ulepszoną siłą uciągu i kontrolą prędkości. Dzięki tej zaawansowanej technologii ciągniki mogą działać wydajniej w każdych warunkach, od lekkich po ciężkie zadania.
Typowe Usterki i Problemy ze Skrzynią Biegów Renault

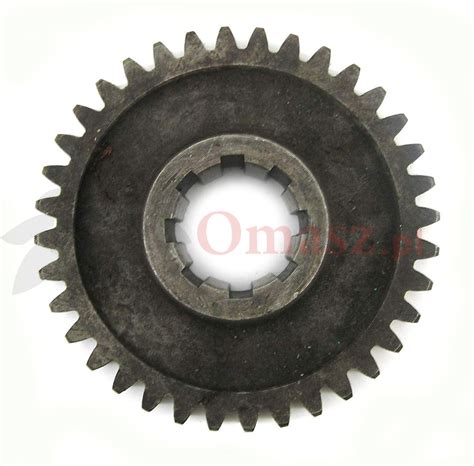

Chociaż skrzynie biegów w ciągnikach Renault są cenione za swoją trwałość, intensywna eksploatacja może prowadzić do różnego rodzaju awarii. W skrzyni biegów ciągnika Renault najczęściej psują się koła zębate. Dzieje się tak szczególnie przy intensywnej eksploatacji lub niewłaściwej konserwacji. Uszkodzenie zębów kół zębatych może prowadzić do trudności w zmianie biegów lub ich całkowitej awarii.
Problemy z Półbiegami i Wyświetlaczem
Wielu użytkowników zgłasza problemy z półbiegami. Na przykład, w ciągniku Renault Ares 710, problem z półbiegami często objawia się nieprawidłowym działaniem panelu wyświetlającego bieg, a same biegi również nie zmieniają się prawidłowo. Czasem w trakcie pracy w polu biegi pojawiają się, co sugeruje problem z połączeniami elektrycznymi. Podobne usterki obserwuje się w Renault Ares 630 RZ (1996/97r.), gdzie wyświetlacz biegów, wyposażony w 4 diody z biegami, żółw/zając i kierunek jazdy, wyświetla jedynie dwa biegi, pomimo sprawności samego wyświetlacza. W takich przypadkach często do kostki wyświetlacza nie dochodzi napięcie.
Innym typowym problemem jest zrzucanie wyższego półbiegu po przekroczeniu 1500 obr/min, czemu towarzyszy nieregularne miganie kontrolki na pulpicie (klawisz z żółwiem).
Problemy ze Sterownikiem Skrzyni Biegów
Sterownik skrzyni biegów jest kluczowym elementem w nowoczesnych ciągnikach. Problemy ze sterownikiem, takim jak SAGEM ITC, mogą objawiać się zatrzymaniem ciągnika po pół godzinie pracy, uniemożliwiając ruszenie ani do przodu, ani do tyłu. W ciągnikach Renault, jak w modelu Ares 696RZ, występują dwie sieci CAN High Speed. Magistrala CAN, łącząca pedał gazu ze sterownikiem skrzyni za fotelem kierowcy, a następnie sygnał do sterownika silnika, może powodować problemy w przypadku jej rozpięcia.
Awarie Mechaniczne i Elektryczne
Podobnie sprzęgło, które umożliwia płynne włączanie napędu, może ulec zużyciu lub uszkodzeniu w wyniku nadmiernego ścierania się materiałów ciernych, co zwykle skutkuje problemami z włączaniem biegów. Wały napędowe i pośrednie również są podatne na awarie, zwłaszcza jeśli ciągnik jest intensywnie eksploatowany w trudnych warunkach terenowych. Uszkodzenie ich prowadzi do przerwania przekazywania momentu obrotowego, co uniemożliwia prawidłową pracę skrzyni biegów. Mechanizm synchronizacyjny, który odpowiada za płynne przełączanie biegów, może również ulec uszkodzeniu, szczególnie w starszych modelach, gdzie brak odpowiedniej konserwacji powoduje zużycie elementów synchronizujących. Wadliwe przekładnie lub wielotarczowe sprzęgła to kolejne elementy, które mogą powodować trudności w przełączaniu przekładni. Ich naprawa lub wymiana jest natomiast dość kosztowna.
W przypadku problemów z wyświetlaniem prędkości ciągnika, mimo sprawności czujnika indukcyjnego wychodzącego z przystawki przedniego napędu, należy szukać przyczyn w połączeniach elektrycznych lub samym liczniku. Ze schematów często wynika, że za wyświetlanie prędkości jazdy odpowiada konkretna para pinów w gnieździe licznika.
Problemy ze Sprzęgłem
Problem ze sprzęgłem często występuje niezależnie od tego, czy ruszamy do przodu, czy do tyłu. Najgorzej jest na zimnym ciągniku; po rozgrzaniu jest lepiej, ale nadal trudno o płynną pracę.
Konserwacja Skrzyni Biegów
Zarówno w starszych, jak i nowszych modelach ciągników Renault niezbędna jest odpowiednia konserwacja. To optymalny sposób na zapewnienie długiego działania i długiej żywotności skrzyni biegów. Ważne jest również przestrzeganie harmonogramu konserwacji zalecanego przez producenta dla konkretnego modelu ciągnika. Ten harmonogram obejmuje regularne kontrole, wymianę oleju oraz wymianę zużytych części. Mogą to być pierścienie uszczelniające, linki rewersu, pokrywy skrzyni lub przekładki tarczy. Regularna konserwacja pozwala zidentyfikować potencjalne problemy, zanim staną się one poważnymi usterkami. Dlatego warto regularnie konserwować skrzynię biegów, wymieniać w niej olej oraz dbać o jej odpowiednią eksploatację.
Zobacz, jak wymieniać olej w manualnej skrzyni biegów! #Naprawy_nie_do_Naprawy
Poszukiwanie Schematów i Części Zamiennych
Wielu użytkowników ciągników Renault, takich jak modele 113.14, Cergo 330 (z 2000 roku) czy z serii xxx-54 (z sześcioma cylindrami), często poszukuje schematów skrzyni biegów lub ich sterowników, a także schematów podłączenia sterownika. Schematy elektryczne są również kluczowe w przypadku problemów z półbiegami czy wyświetlaczami, jak w przypadku modelu Renault Ares 610 RX, gdzie instalacja bywa "przegrzebana i poprzerabiana". Najbardziej potrzebny jest często fragment ze skrzynką bezpieczników.
Dostęp do Katalogów Części
W poszukiwaniu części zamiennych oraz schematów dla starszych modeli ciągników Renault (np. serii 120-54, 106 TL), można korzystać z katalogów części. Często wymaga to wejścia na specjalistyczne strony, wybrania języka i akceptacji warunków, a następnie wybrania odpowiedniego modelu z listy (starsze modele są często dostępne w sekcji "historie"). Proces może wymagać kilkukrotnych prób, ale zapewnia dostęp do niezbędnych informacji.
Kompatybilność Części
Na stronach serwisowych bezproblemowo można znaleźć części zamienne do skrzyń biegów. Są tutaj między innymi: pierścień uszczelniający przystawki przedniego napędu, przełącznik rewersu z podstawą, linka rewersu, uszczelka pokrywy, przekładka tarczy, śruba szpilka połączeniowa mostu skrzyni oraz pierścień synchronizatora. Pewien wybór elementów z tego działu będzie również pasować do maszyn marki Claas. Przede wszystkim są to dobrej klasy zamienniki i odpowiedniki, które na pewno pozwolą powrócić skrzynce przełożeń do intensywnej i efektywnej pracy. Nowoczesne, precyzyjne technologie, w których je wykonano, oraz dobre materiały stanowią tego gwarancję. Maszyny francuskiego producenta stanowią grupę jednych z najchętniej kupowanych w Polsce pojazdów rolniczych, a dostępność części jest kluczowa dla ich długowieczności.
