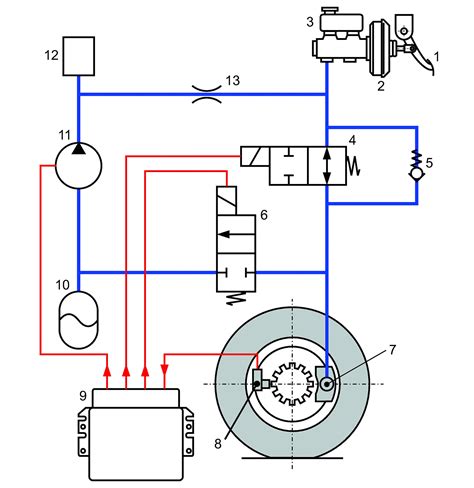

Układ przeciwblokujący (ABS) to zaawansowany system bezpieczeństwa czynnego, którego głównym zadaniem jest dynamiczna regulacja ciśnienia w układzie hamulcowym. Pozwala to zapobiec blokowaniu kół podczas hamowania, co jest szczególnie istotne na śliskich nawierzchniach, takich jak deszcz, śnieg czy lód. Dzięki precyzyjnym informacjom z czujników, pojazd zachowuje stabilność i sterowność, co pozwala kierowcy ominąć przeszkodę zamiast wpaść w niekontrolowany poślizg.
Zasada działania czujników ABS
Kluczowym elementem systemu są czujniki prędkości obrotowej kół. Monitorują one obroty, oceniają prędkość i przesyłają dane do jednostki sterującej. W razie wykrycia ryzyka zablokowania koła, sterownik moduluje ciśnienie w obwodzie hamulcowym. W samochodach osobowych czujniki znajdują się przy każdym kole, natomiast w pojazdach użytkowych i ciągnikach rolniczych często montowane są na mechanizmie różnicowym osi napędowej.
Typy czujników prędkości kół
- Pasywne (indukcyjne): Działają za pomocą cewki i magnesu bez zewnętrznego zasilania. Generują sygnał napięciowy zależny od prędkości obrotowej pierścienia impulsowego. Są mniej precyzyjne przy bardzo niskich prędkościach.

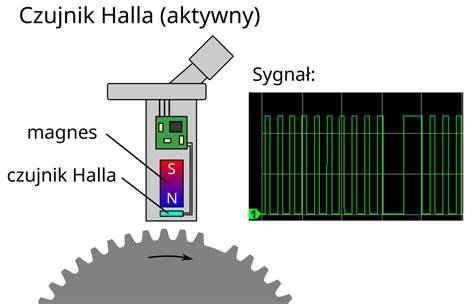

- Aktywne (np. typu Halla): Wymagają zasilania i składają się z układu elektronicznego oraz magnesu. Zapewniają wysoką dokładność i stabilny sygnał cyfrowy już od najniższych prędkości obrotowych.
System ABS w ciągnikach rolniczych
Choć w ciągnikach rolniczych systemy ABS są obecnie rzadkością, ich znaczenie rośnie wraz z podnoszeniem prędkości maksymalnych maszyn. Nowoczesne traktory poruszające się po drogach publicznych z prędkościami rzędu 60 km/h wymagają wyższych standardów bezpieczeństwa.
| Rok wprowadzenia | Typ ciągnika |
|---|---|
| 2016 r. | Ciągniki o prędkości maksymalnej powyżej 60 km/h (obowiązkowy ABS) |
| 2020 r. | Ciągniki o prędkości maksymalnej 40-60 km/h (potencjalny wymóg) |
Wprowadzenie ABS w ciągnikach jest zasadne, gdyż testy wykazują znaczną redukcję drogi hamowania na mokrej nawierzchni utwardzonej. Mimo że statystyki wypadków z udziałem maszyn rolniczych często wskazują na inne przyczyny (np. błędy w transporcie osób czy nieprzestrzeganie zasad ruchu), poprawa bezpieczeństwa konstrukcyjnego pozostaje priorytetem producentów.
Objawy i przyczyny usterek
Gdy czujnik ABS nie działa, funkcjonowanie całego systemu jest zakłócone, co często sygnalizowane jest zapaleniem się kontrolki na desce rozdzielczej. Do typowych objawów awarii należą:
- Wydłużona droga hamowania i pogorszenie dynamiki hamowania.
- Nieuzasadniona aktywacja systemu (np. na suchej drodze).
- Wibracje na pedale hamulca lub jego twardnienie.
- Brak aktywacji systemu podczas hamowania awaryjnego.
Przyczynami usterek są zazwyczaj zanieczyszczenia (błoto, opiłki), uszkodzenia mechaniczne przewodów, korozja złączy lub uszkodzenie łożyska koła, co prowadzi do błędnego odczytu przez czujnik.
Diagnostyka i serwis
W przypadku podejrzenia awarii należy przeprowadzić diagnostykę:
- Kontrola wizualna: Sprawdzenie okablowania, złączy oraz czystości pierścienia impulsowego.
- Skaner diagnostyczny: Odczyt kodów błędów za pomocą systemu OBD.
- Pomiar multimetrem: W czujnikach indukcyjnych można zmierzyć rezystancję (powinna być zbliżona dla wszystkich punktów pomiarowych).
Jak Sprawdzić Każdy Czujnik ABS ?. Samochód Skuter Motocykl. Test Cewki
Podczas wymiany kluczowe jest zachowanie czystości oraz precyzyjne ustawienie szczeliny roboczej między czołem czujnika a pierścieniem impulsowym. Niewłaściwy montaż może prowadzić do ponownego wystąpienia błędów.
