W dzisiejszych gospodarstwach sadowniczych, gdzie optymalizacja kosztów i dostosowanie sprzętu do specyficznych warunków pracy są kluczowe, coraz większą popularność zdobywają rozwiązania „domowej roboty”. Impulsem do ich konstrukcji jest często właśnie ograniczenie wydatków, a także potrzeba stworzenia maszyn idealnie dopasowanych do indywidualnych wymagań. Niezależnie od tego, czy jest to modyfikacja istniejącego ciągnika, czy budowa maszyny od podstaw, pomysłowość i innowacyjność odgrywają tu kluczową rolę.
Modyfikacje Ursusa C-330 dla potrzeb sadownictwa

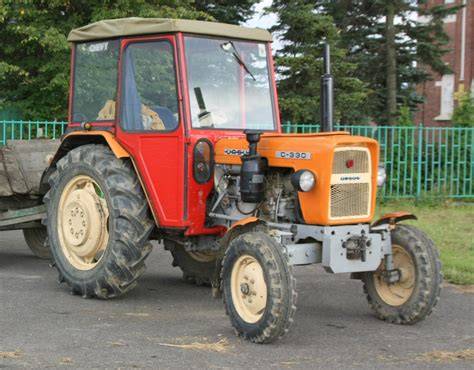

Legendarne Ursusy C-330 nadal powszechnie wykorzystywane są w gospodarstwach sadowniczych. Ich właściciele poddają je licznym modyfikacjom i zmianom, których założeniem jest poprawienie fabryki lub dostosowanie do współczesności. Przykładem jest Ursus C-330 połączony z drewnianą platformą „domowej roboty”, pracujący w zagłębiu grójeckim.
Platforma do zbiorów: konstrukcja i funkcjonalność
Impulsem do modyfikacji była konieczność ograniczenia kosztów pracy, gdyż w tym wypadku nie potrzebujemy dodatkowego kierowcy. Platforma powstała na jednoosiowej specjalistycznej, seryjnej przyczepie służącej do transportu skrzyniopalet. Na przyczepie zostały zamontowane cztery skrzyniopalety, choć na potrzeby platformy nie zastosowano standardowych. Na wierzchu skrzyń zbudowano drewnianą podłogę, wykorzystując standardowe palety. Ze względów bezpieczeństwa wybudowane zostały balustrady z solidnych listew chroniących pracowników przed wypadnięciem z platformy.
Szerokość podłogi jest regulowana, dzięki czemu platformą można pracować w sadach o różnej szerokości rzędów. Platforma została zbudowana tak, aby umożliwić komfortową pracę przy drzewach na postoju. Po wykonaniu pracy możliwe jest przestawienie ciągnika i przejazd pod kolejne cztery drzewa.
Usprawnienie sterowania i obsługi ciągnika
Wcześniej w tym ciągniku zamontowano elektryczne wspomaganie kierownicy, które jest konieczne, gdy chcemy nim sterować z platformy. Praca kolumny kierowniczej jest wspomagana przez silnik elektryczny, podpięty do instalacji ciągnika. Rozwiązanie zapewnia precyzyjne sterowanie bez konieczności używania jakiejkolwiek siły rąk. Do kierownicy Ursusa C-330 została przykręcona podłużna metalowa listwa, na której środku znajduje się obrotowy krzyżak. Na nim osadzono ponad metrowy profil kwadratowy, wchodzący w kolejny profil o nieco większym przekroju, również zakończony obrotowym krzyżakiem.
Kierownica została osadzona na frontowej balustradzie platformy i pozwala na regulowanie układem kierowniczym Ursusa. Celowo nie zastosowano jednego długiego, sztywnego profilu łączącego kierownicę ciągnika i tę na platformie. Ciągnik wraz z platformą pracuje w różnym, często nierównym terenie i z dziurami, a zastosowanie dwóch rur, z których jedna wchodzi w drugą i nie jest zespolona na stałe, powoduje, że taka konstrukcja może wybierać nierówności.
Platforma pozwala również na włączanie i wyłączanie silnika. Na frontowej barierce zamontowany został starter pochodzący z innego Ursusa C-330, a długi przewód elektryczny wyprowadzono do stacyjki ciągnika. Pozwala to na uruchomienie maszyny z platformy, wystarczy jedynie wcisnąć kluczyk. Do wyłączenia silnika Ursusa niezbędna jest dźwignia obrotów silnika. Proste rozwiązanie pozwala dokonywać tej czynności z platformy dzięki długiemu prętowi zespolonemu z dźwignią obrotów przy kierownicy ciągnika. Ruch odwrotny daje możliwość zwiększenia obrotów oraz prędkości roboczej.
Z platformy można także obsługiwać sprzęgło. W jej podłodze zamontowano dźwignię, której położenie regulowane jest poprzez wciśnięcie w zębowe szczeliny. Do dźwigni jest przyczepiona linka, która prowadzi do pedału sprzęgła ciągnika. Stopniowa regulacja dźwigni pozwala na precyzyjną obsługę sprzęgła ciągnika z podłogi platformy.
Ta domowa, drewniana konstrukcja jest pomysłowa, przemyślana, oryginalna i praktyczna, a do tego tania. Na rynku jest masa dedykowanych i profesjonalnych rozwiązań, ale nie każdego na nie stać, i nie każdy ich potrzebuje.
Budowa ciągnika SAM (samodzielnie zbudowanego)
Budowa ciągnika samodzielnego, znanego jako SAM, to fascynujący projekt, który łączy w sobie pasję do mechaniki oraz kreatywność. Wiele osób podejmuje się tego wyzwania, wykorzystując części z różnych źródeł, aby stworzyć unikalną maszynę rolniczą. Proces ten rozpoczyna się od wyboru odpowiedniego podwozia oraz silnika, a często wykorzystywane są elementy ze starszych ciągników, takich jak Ursus C-328 czy T-25.
Wybór i pozyskiwanie części
Budowa ciągnika samodzielnego wymaga starannego wyboru odpowiednich części, które będą nie tylko funkcjonalne, ale także dostosowane do indywidualnych potrzeb. Wiele osób decyduje się na używane elementy, co może znacznie obniżyć koszty. Kluczowe jest jednak, aby dokładnie ocenić stan tych części przed ich zakupem. Wykorzystanie części z różnych źródeł, takich jak sklepy z używanymi częściami, aukcje internetowe czy lokalne złomowiska, może być bardzo korzystne. Warto zwrócić uwagę na popularne modele ciągników, jak Ursus C-328 czy T-25, z których można pozyskać wiele użytecznych komponentów.
Aby skutecznie znaleźć używane części do samodzielnego ciągnika, warto skorzystać z różnych platform internetowych oraz lokalnych zasobów. Sklepy internetowe oferują szeroki asortyment części do różnych modeli ciągników, w tym silników, układów hydraulicznych i innych niezbędnych komponentów. Aukcje internetowe, takie jak Allegro czy OLX, są doskonałym źródłem używanych komponentów, co często wiąże się z korzystnymi cenami.
Rama i podwozie
Przygotowanie ramy i podwozia traktora to kluczowy etap w procesie budowy. W pierwszej kolejności należy wybrać odpowiednie materiały, które zapewnią stabilność i wytrzymałość konstrukcji. Często wykorzystuje się stalowe profile, takie jak dwuteowniki czy rury prostokątne, które są idealne do stworzenia solidnej ramy. Podczas przygotowania ramy niezbędne jest również zastosowanie odpowiednich technik spawania lub łączenia elementów, aby zapewnić ich trwałość. Warto pamiętać o modyfikacjach, takich jak skracanie tylnej osi, co może być konieczne, aby dopasować elementy do konstrukcji. Jeden z doświadczonych "producentów" takich pojazdów zawsze twierdził, że przy większych silnikach rama nie powinna być dwustopniowa lub łamana, bo będzie pękać, i to się sprawdzało.
Silnik i układ napędowy
Po przygotowaniu ramy nadchodzi czas na montaż silnika i układu napędowego. W zależności od wybranego silnika, na przykład Andoria S-231, należy go umieścić w odpowiedniej pozycji, aby zminimalizować wibracje. Podczas instalacji ważne jest połączenie silnika z układem przeniesienia napędu, który może obejmować przekładnię pasową i skrzynię biegów. Należy upewnić się, że wszystkie połączenia są szczelne i dobrze zabezpieczone, aby uniknąć problemów podczas eksploatacji.
Użytkownicy forum zwracają uwagę na problemy z montażem silnika S-15 poprzecznie, co poszerza konstrukcję i powoduje silne szarpanie przodu na boki. Większość znanych konstrukcji posiada przeniesienie napędu z silnika pasami klinowymi na przekładnię kątową, do której zamocowane jest sprzęgło i skrzynia biegów. Silnik powinien być zamontowany wzdłuż ciągnika, a napęd na sprzęgło przez przekładnię kątową, co zmniejsza uciążliwość drgań.
Kwestia sprzęgła jest kluczowa. Sprzęgło Żuk nie jest tożsame ze sprzęgłem Lublina 51; jest słabsze i nie wytrzymuje momentu silnika S-15. Jest ono odpowiednie do silników o mocy 7 i 10 KM. Problem nie leży w dużym momencie obrotowym silnika, ale w tym, że w jednocylindrowym silniku diesla siła skrętna na wałku sprzęgłowym jest niestabilna, pulsacyjna, i to ona "urabia" tarczę i wałek. Tylny most musi być skracany, bo jest za szeroki. Częstą usterką było ukręcanie półosi, zwłaszcza gdy most był nieosiowo pospawany.
Alternatywnie, ciągnik na moście Stara (z blokadą) można zbudować ze skrzynią i sprzęgłem Stara 28/29/660 lub Lublina (choć z częściami do Lublina gorzej). Star ma tę przewagę, że jego skrzynia ma wyjścia na sprężarkę i przystawkę odbioru mocy (były nawet dwubiegowe). Jeden z budowniczych wykorzystał tarczę sprzęgłową od Lublina do skrzyni Lublina i skrócony most od Lublina 51, łącząc skrzynię z mostem wałem Cardana.
Układ kierowniczy i hydraulika
Budowa traktora wymaga uwzględnienia wielu technicznych aspektów, które mogą znacząco wpłynąć na jego wydajność i funkcjonalność. Kluczowymi elementami są układ kierowniczy i system hydrauliczny, które muszą być odpowiednio dostosowane do indywidualnych potrzeb użytkownika. Dobre zrozumienie tych systemów pozwala na wprowadzenie modyfikacji, które poprawią manewrowość i wydajność traktora. Ważne jest również, aby zrozumieć, jak poszczególne komponenty współpracują ze sobą.
Dostosowanie układu kierowniczego do własnych potrzeb jest kluczowe dla poprawy manewrowości. Można to osiągnąć poprzez modyfikację elementów, takich jak przekładnia kierownicza czy mechanizmy sterujące. Warto rozważyć zastosowanie nowoczesnych rozwiązań, takich jak układy kierownicze z elektrycznym wspomaganiem, które zwiększają komfort prowadzenia i precyzję manewrów. W przypadku zawieszenia przedniego do większych silników, zaleca się montowanie osi ze starszego ciągnika, co rozwiązuje problem zwrotnic i kątów pochylenia koła, zapewniając lekką pracę kierownicy i jej samopowrót, co nie jest prostą sprawą.
Wybór odpowiedniego systemu hydraulicznego jest kluczowy dla funkcjonalności traktora samodzielnego. Istnieje wiele typów systemów hydraulicznych, które można zastosować, w tym hydraulika otwarta i zamknięta. Systemy hydrauliczne otwarte są prostsze w instalacji, ale mogą być mniej efektywne, podczas gdy systemy zamknięte oferują lepszą wydajność i kontrolę. Podczas instalacji hydrauliki należy pamiętać o odpowiednim doborze węży, zaworów i siłowników, które będą pasować do specyfikacji traktora. Ważne jest, aby wszystkie połączenia były szczelne, co zapobiegnie wyciekom i zwiększy bezpieczeństwo użytkowania.
Hydraulic homemade tractor drive
Nowoczesne technologie w konstrukcjach SAM
W dzisiejszych czasach nowoczesne technologie mogą znacząco wpłynąć na efektywność budowy traktora samodzielnego. Warto rozważyć zastosowanie systemów automatyzacji, które mogą ułatwić procesy takie jak montaż hydrauliki czy regulacja układu kierowniczego. Na przykład, wykorzystanie czujników do monitorowania ciśnienia w systemie hydraulicznym pozwala na bieżąco dostosowywać parametry pracy, co zwiększa bezpieczeństwo i wydajność traktora. Warto również zwrócić uwagę na technologie IoT (Internet of Things), które mogą umożliwić zdalne monitorowanie stanu traktora. Dzięki temu użytkownicy mogą otrzymywać powiadomienia o ewentualnych problemach, co pozwala na szybszą reakcję i minimalizację przestojów.
Aspekty prawne i bezpieczeństwo
Dyskutuje się również o aspektach prawnych związanych z rejestracją i ubezpieczeniem samodzielnie zbudowanego ciągnika. Chociaż niektórzy podkreślają, że nic nie zastąpi fabrycznego ciągnika, pasja do tworzenia i satysfakcja z samodzielnej konstrukcji są silnymi motywatorami.
