Budowa ciągnika samodzielnego (SAM) to fascynujący projekt, łączący pasję do mechaniki z kreatywnością. Wielu entuzjastów podejmuje to wyzwanie, wykorzystując części z różnych źródeł, aby stworzyć unikalną maszynę rolniczą. Proces ten wymaga starannego planowania, wyboru odpowiednich komponentów oraz zrozumienia kwestii technicznych i prawnych. Poniżej przedstawiamy szczegółowy przewodnik po budowie własnego traktora oraz omówimy cechy profesjonalnych ciągników leśnych.
Wybór części i źródeł zaopatrzenia
Kluczowe elementy i ich pozyskiwanie
Budowa ciągnika SAM wymaga starannego wyboru odpowiednich części, które będą nie tylko funkcjonalne, ale także dostosowane do indywidualnych potrzeb. Wiele osób decyduje się na używane elementy, co może znacznie obniżyć koszty. Kluczowe jest jednak, aby dokładnie ocenić stan tych części przed ich zakupem.
Często wykorzystywane są elementy ze starszych ciągników, takich jak Ursus C-328 czy T-25. Wykorzystanie części z różnych źródeł, takich jak sklepy z używanymi częściami, aukcje internetowe czy lokalne złomowiska, może być bardzo korzystne.

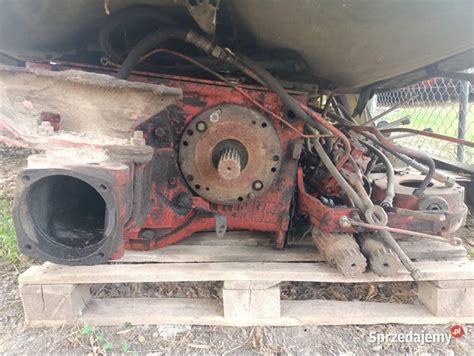

Gdzie szukać używanych części?
Aby skutecznie znaleźć używane części do samodzielnego ciągnika, warto skorzystać z różnych platform internetowych oraz lokalnych zasobów. Szukając komponentów do budowy traktora, warto zwrócić uwagę na renomowanych dostawców oraz sklepy, które oferują zarówno nowe, jak i odnowione części.
W Polsce istnieje wiele miejsc, gdzie entuzjaści DIY mogą znaleźć odpowiednie elementy. Na przykład, sklepy internetowe takie jak e-Ciągnik czy TraktorShop oferują szeroki asortyment części do różnych modeli ciągników, w tym silników, układów hydraulicznych i innych niezbędnych komponentów. Nie można zapomnieć o aukcjach internetowych, które są doskonałym źródłem używanych komponentów. Serwisy takie jak Allegro czy OLX pozwalają na zakup części od innych użytkowników, co często wiąże się z korzystnymi cenami.
Konstrukcja ramy i podwozia
Przygotowanie ramy
Przygotowanie ramy i podwozia traktora to kluczowy etap w procesie budowy samodzielnego ciągnika. W pierwszej kolejności należy wybrać odpowiednie materiały, które zapewnią stabilność i wytrzymałość konstrukcji. Często wykorzystuje się stalowe profile, takie jak I-beamy czy rury prostokątne, które są idealne do stworzenia solidnej ramy.
Podczas przygotowania ramy niezbędne jest zastosowanie odpowiednich technik spawania lub łączenia elementów, aby zapewnić ich trwałość. Warto pamiętać o modyfikacjach, takich jak skracanie tylnego mostu, co może być konieczne, aby dopasować elementy do konstrukcji. Mój dalszy sąsiad, "producent" takich pojazdów, zawsze twierdził, że przy silnikach rama nie powinna być dwustopniowa lub łamana, bo będzie pękać, i to się sprawdzało.
Przykładem przemyślanej konstrukcji jest ciągnik Damiana Kujawy, którego główna konstrukcja nośna to rama wykonana z grubej, giętej i spawanej blachy. Jest to już druga rama zastosowana w ciągniku, po tym jak poprzednia uległa zniszczeniu w wyniku przeciążenia.
Montaż silnika i układu napędowego

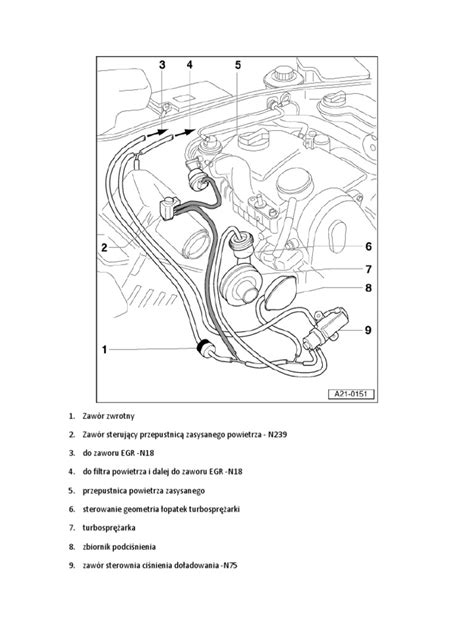

Po przygotowaniu ramy przyszedł czas na montaż silnika i układu napędowego, co jest kluczowym krokiem w budowie traktora. W zależności od wybranego silnika, na przykład Andoria S-231, należy go umieścić w odpowiedniej pozycji, aby zminimalizować wibracje. Podczas instalacji ważne jest połączenie silnika z układem przeniesienia napędu, który może obejmować przekładnię pasową i skrzynię biegów. Należy upewnić się, że wszystkie połączenia są szczelne i dobrze zabezpieczone, aby uniknąć problemów podczas eksploatacji.
W przypadku ciągnika Damiana Kujawy, jednostkę napędową stanowi 4-cylindrowy silnik wysokoprężny o pojemności 1,8 litra produkcji Forda, pochodzący z modelu Ford Escort. Silnik ten, fabrycznie o mocy 75 KM, po usunięciu turbosprężarki pracuje z mocą około 60 KM. Silnik jest mocowany do ramy przy użyciu seryjnych poduszek, co redukuje poziom wibracji, ale początkowo powodowało problemy z wydechem, który ostatecznie zastąpiono lekką rurą ze stali kwasoodpornej.
Pomysł na realizację przełożeń w ciągniku Damiana zasługuje na uwagę. Silnik współpracuje ze skrzynią biegów z Opla Omegi, która wstępnie redukuje obroty i zwiększa moment obrotowy. Bezpośrednio na wyjściu ze skrzyni, do flanszy wału napędowego, montowany jest łącznik elastyczny przekazujący napęd dalej do tylnego mostu. Most zaś pochodzi z dużego wózka widłowego i dysponuje 2 zakresami prędkości oraz rewersem. Efektem tej kombinacji dwóch skrzyń jest łącznie 12 przełożeń do przodu i 12 przełożeń do tyłu. Sama dźwignia zmiany kierunku jazdy została sprytnie przeniesiona za pomocą cięgien, tak że znajduje się tuż przy kierownicy.
Aspekty techniczne i modyfikacje
Układ kierowniczy i hydrauliczny
Budowa traktora wymaga uwzględnienia wielu technicznych aspektów, które mogą znacząco wpłynąć na jego wydajność i funkcjonalność. Kluczowymi elementami są układ kierowniczy i system hydrauliczny, które muszą być odpowiednio dostosowane do indywidualnych potrzeb użytkownika. Dobre zrozumienie tych systemów pozwala na wprowadzenie modyfikacji, które poprawią manewrowość i wydajność traktora. Ważne jest również, aby zrozumieć, jak poszczególne komponenty współpracują ze sobą.
Instalacja hydrauliki i układu kierowniczego wymaga precyzyjnego dopasowania oraz odpowiednich materiałów, aby zapewnić długotrwałą i niezawodną eksploatację. Dostosowanie układu kierowniczego do własnych potrzeb jest kluczowe dla poprawy manewrowości traktora. Można to osiągnąć poprzez modyfikację elementów, takich jak przekładnia kierownicza czy mechanizmy sterujące. Warto rozważyć zastosowanie nowoczesnych rozwiązań, takich jak układy kierownicze z elektrycznym wspomaganiem, które zwiększają komfort prowadzenia i precyzję manewrów.
Rodzaje systemów hydraulicznych
Wybór odpowiedniego systemu hydraulicznego jest kluczowy dla funkcjonalności traktora samodzielnego. Istnieje wiele typów systemów hydraulicznych, które można zastosować, w tym hydraulika otwarta i zamknięta. Systemy hydrauliczne otwarte są prostsze w instalacji, ale mogą być mniej efektywne, podczas gdy systemy zamknięte oferują lepszą wydajność i kontrolę.
Podczas instalacji hydrauliki należy pamiętać o odpowiednim doborze węży, zaworów i siłowników, które będą pasować do specyfikacji traktora. Ważne jest, aby wszystkie połączenia były szczelne, co zapobiegnie wyciekom i zwiększy bezpieczeństwo użytkowania. W ciągniku Damiana Kujawy początkowo stosowano ładowacz z grubszymi siłownikami, pracujący na ciśnieniu 150 bar, co doprowadziło do przeciążenia ramy. Po modyfikacji ograniczono ciśnienie w układzie do 120 bar i wymieniono siłowniki na mniejsze, a ciągnik posiada dwa niezależne układy hydrauliczne.
Nowoczesne technologie w ciągnikach SAM
W dzisiejszych czasach nowoczesne technologie mogą znacząco wpłynąć na efektywność budowy traktora samodzielnego. Warto rozważyć zastosowanie systemów automatyzacji, które mogą ułatwić procesy takie jak montaż hydrauliki czy regulacja układu kierowniczego. Na przykład, wykorzystanie czujników do monitorowania ciśnienia w systemie hydraulicznym pozwala na bieżąco dostosowywać parametry pracy, co zwiększa bezpieczeństwo i wydajność traktora.
Warto również zwrócić uwagę na technologie IoT (Internet of Things), które mogą umożliwić zdalne monitorowanie stanu traktora. Dzięki temu użytkownicy mogą otrzymywać powiadomienia o ewentualnych problemach, co pozwala na szybszą reakcję i minimalizację przestojów.
REWOLUCJA W ROLNICTWIE Z WYKORZYSTANIEM SZTUCZNEJ INTELIGENCJI
Samodzielnie zbudowane osprzęty
Ładowacz czołowy
Głównym zadaniem, które ciągnik Damiana Kujawy wykonuje w gospodarstwie, jest praca z ładowaczem czołowym. Cały ładowacz wraz z osprzętem został wykonany własnoręcznie przez pana Damiana przy użyciu jedynie prostych narzędzi ręcznych. Jakość wykonania jest bardzo wysoka, a udźwig, jak na tak mały ciągnik, imponuje, gdyż bez większego problemu radzi sobie z ciężarami rzędu 350 kg.
Tylny TUZ
Dodatkowo na uwagę zasługuje mocarny, tylny TUZ (Trzypunktowy Układ Zawieszenia). Bazuje on na podzespołach z Ursusa C-360, jednak za podnoszenie odpowiada spory siłownik z pługa PHX. Tak duże udźwigi ładowacza czołowego, a także tylnego TUZ-a, początkowo doprowadziły do przeciążenia całego ciągnika i zniszczenia ramy nośnej. Po tym zdarzeniu maszyna otrzymała nową, mocniejszą ramę i zbudowano nowy ładowacz.
Bezpieczeństwo i kwestie prawne
Budowa ciągnika samodzielnego wymaga uwzględnienia zasad bezpieczeństwa oraz wymagań prawnych związanych z użytkowaniem takiej maszyny. Ciągniki SAM, choć często budowane z pasji, muszą spełniać określone normy, aby mogły być legalnie użytkowane na drogach publicznych lub w gospodarstwach.
Bezpieczeństwo operatora
Bezpieczeństwo operatora jest kluczowym aspektem. Ciągniki SAM powinny być wyposażone w odpowiednie osłony, wzmocnioną kabinę (jeśli jest), skuteczne hamulce (w ciągniku Damiana oś przednia to skrócona i zmodyfikowana oś od Tarpana, dzięki czemu ciągnik hamuje na wszystkie 4 koła, dodatkowo wyposażony w serwo hamulcowe) oraz oświetlenie zgodne z przepisami. Komfort pracy poprawia również zastosowanie hydraulicznego pedału sprzęgła oraz oświetlenia LED-owego. Obrotowy fotel jest w standardzie w ciągnikach Valtra, co zwiększa komfort pracy.
Wymagania prawne
Kwestie prawne związane z rejestracją i ubezpieczeniem samodzielnie zbudowanego ciągnika są skomplikowane i często zniechęcają. Wiele osób z forum podkreśla, że budowa SAM-a jest całkowicie nieopłacalna ze względu na aspekty prawne i koszty w porównaniu do zakupu gotowego ciągnika. Jednak dla pasjonatów majsterkowania, takich jak Damian Kujawa czy student mechaniki, jest to przede wszystkim realizacja ich zainteresowań.
Profesjonalne ciągniki leśne
Cechy idealnego ciągnika leśnego
Wybór odpowiedniego ciągnika do lasu jest kluczowy dla efektywności i bezpieczeństwa pracy w trudnych warunkach leśnych. Odpowiedni model powinien być dostosowany do specyficznych potrzeb użytkownika, biorąc pod uwagę takie aspekty jak trwałość, bezpieczeństwo oraz przystosowanie do różnorodnych terenów.
Ciągniki leśne muszą być trwałe, bezpieczne oraz przystosowane do różnorodnych terenów. Właściwe cechy sprawiają, że maszyna może sprostać wyzwaniom, takim jak nierówności terenu, błoto czy przeszkody naturalne. Oprócz trwałości, bezpieczeństwo jest równie ważne. Ciągnik leśny powinien być wyposażony w odpowiednie funkcje ochronne, które zapewnią bezpieczeństwo operatora w trudnych warunkach pracy. Należy również pamiętać o przystosowaniu do terenu, co oznacza, że ciągnik powinien dobrze radzić sobie z różnymi typami nawierzchni, od błotnistych po skaliste.
Trwałość ciągnika leśnego zależy od wielu czynników, w tym od materiałów użytych do jego budowy oraz praktyk konserwacyjnych. Wysokiej jakości stal i inne materiały odporne na korozję są kluczowe dla długowieczności maszyny. Regularna konserwacja, w tym sprawdzanie i wymiana oleju, filtrów oraz innych podzespołów, znacząco wpływa na wydajność i żywotność ciągnika.
Bezpieczeństwo i komfort operatora
Bezpieczeństwo operatora jest kluczowym aspektem, który należy wziąć pod uwagę przy wyborze ciągnika do lasu. Ciągniki leśne powinny być wyposażone w wzmocnione kabiny, które chronią przed gałęziami, pniakami i innymi przeszkodami. Takie kabiny często posiadają panoramiczne szyby, co zapewnia lepszą widoczność i minimalizuje ryzyko wypadków. Innym istotnym elementem są systemy oświetleniowe, które zwiększają widoczność podczas pracy w warunkach słabego oświetlenia, co jest częste w lesie. Warto również zwrócić uwagę na zabezpieczenia przeciwpożarowe, które mogą być kluczowe w przypadku pracy w okolicach łatwopalnych.

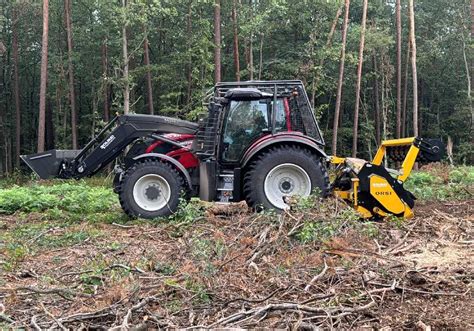

Dag Haarstad z firmy Midt Norsk Skogrydding AS, który od prawie 10 lat jeździ ciągnikiem leśnym Valtra, uważa, że stanowi on najlepsze rozwiązanie do prac leśnych. Pan Haarstad wyposażył swoją firmę w ciągniki leśne Valtra T191 HiTech oraz Valtra T214 Direct. Najnowszy model został dostarczony przez firmę Akershus Traktor Stjørdal i jest wyposażony w żuraw Kesla 700T zamontowany przez Studio Valtra Unlimited. Oba ciągniki posiadają pełną kabinę dostosowaną do pracy w gęstym lesie, z dachem wykonanym z wytrzymałego szkła oraz wymaganymi osłonami. Zbiornik paliwa jest dodatkowo zabezpieczony, a ciągnik posiada specjalistyczne mocowanie żurawia Kesla. Pan Haarstad jest szczególnie zadowolony z zabezpieczeń, komfortu pracy oraz wydajnego wyposażenia. Ciągniki Valtra są proste w obsłudze, a joystick Direct doskonale ułatwia manewrowanie. Obrotowy fotel jest w nich w standardzie, co w innych markach stanowi wyposażenie opcjonalne. Model T191 przepracował już 7000 godzin bez żadnych problemów, a serwis Akershus Traktor jest zawsze dostępny.
Popularne marki ciągników leśnych
Wybór odpowiedniego ciągnika do lasu to nie tylko kwestia bezpieczeństwa, ale również dostosowania do specyficznych potrzeb. Na rynku dostępnych jest wiele modeli, które różnią się parametrami i przeznaczeniem. Wśród najczęściej polecanych marek znajdują się MTZ BELARUS, Valtra, Zetor i Ursus, które charakteryzują się solidnością i innowacyjnymi rozwiązaniami.
MTZ BELARUS
Traktory MTZ BELARUS są znane z wytrzymałości i niezawodności, co czyni je idealnym wyborem do pracy w leśnictwie. Dzięki solidnej konstrukcji, te ciągniki doskonale radzą sobie w trudnych warunkach terenowych, co jest kluczowe podczas zrywki drewna i innych zadań leśnych. Jednym z kluczowych atutów ciągników MTZ BELARUS jest ich łatwość w obsłudze. Operatorzy doceniają intuicyjny układ sterowania oraz wygodne fotele, co przekłada się na komfort pracy w długich godzinach. Dodatkowo, dostępność części zamiennych oraz wsparcie serwisowe w wielu krajach sprawiają, że użytkownicy mogą cieszyć się długotrwałą eksploatacją tych maszyn.
Valtra
Traktory Valtra wyróżniają się innowacyjnymi rozwiązaniami, które znacząco poprawiają ich funkcjonalność w leśnictwie. Modele takie jak Valtra T235 Direct są zaprojektowane z myślą o komforcie operatora oraz efektywności pracy. Valtra kładzie również duży nacisk na ekologię, oferując ciągniki, które są bardziej przyjazne dla środowiska dzięki niższemu zużyciu paliwa i emisji spalin. Dodatkowo, ich ciągniki są często wyposażone w obrotowe fotele oraz przestronne kabiny, co zwiększa wygodę pracy w trudnych warunkach.
Zetor i Ursus
Traktory Zetor i Ursus są znane ze swojej solidności oraz wytrzymałości, co czyni je doskonałym wyborem do pracy w trudnym terenie leśnym. Zetor, z modelami takimi jak Zetor Proxima, oferuje mocne silniki, które radzą sobie z ciężkimi ładunkami i wymagającymi warunkami, co jest kluczowe podczas zrywki drewna. Oba te ciągniki są zaprojektowane tak, aby minimalizować uszkodzenia gleby i zapewniać stabilność na nierównych nawierzchniach. Dzięki wysokiemu prześwitowi i odpowiednim oponom, Zetor i Ursus mogą poruszać się w trudnych warunkach, takich jak błoto czy strome zbocza.
REWOLUCJA W ROLNICTWIE Z WYKORZYSTANIEM SZTUCZNEJ INTELIGENCJI
Wybór ciągnika do konkretnych zadań
Wybór odpowiedniego ciągnika do lasu powinien być uzależniony od specyficznych zadań, które będą wykonywane. Dla ciężkich prac, takich jak zrywka drewna, kluczowe jest, aby ciągnik miał dużą moc i był zdolny do transportu ciężkich ładunków. Modele z mocnymi silnikami i solidnymi podzespołami, takie jak Zetor Proxima czy Ursus C-360, będą idealne do takich zadań. Z kolei do mniejszych zadań, takich jak utrzymanie terenów leśnych czy prace konserwacyjne, można rozważyć bardziej zwinne i kompaktowe modele. Ciągniki o mniejszych wymiarach, ale z odpowiednią mocą, będą wystarczające do codziennych zadań, takich jak przewożenie narzędzi czy drobne prace porządkowe.
Ciągniki do zrywki drewna
Wybierając ciągnik do zrywki drewna, kluczowe jest, aby maszyna była mocna i wytrzymała. Idealny ciągnik do takich zadań powinien mieć silnik o dużej mocy, co pozwala na efektywne podnoszenie i transport ciężkich ładunków. Ważnym aspektem jest również system napędu na cztery koła, który zapewnia lepszą przyczepność i stabilność w trudnym terenie. Inne istotne cechy to wysoki prześwit, który pozwala na pokonywanie przeszkód, oraz specjalistyczne zaczepy do przyczep leśnych, które umożliwiają transport drewna. Warto również zwrócić uwagę na systemy hydrauliczne, które ułatwiają manipulację z ciężkimi ładunkami.
Ciągniki do mniejszych zadań
Do codziennych, mniejszych zadań leśnych, takich jak utrzymanie terenów czy transport narzędzi, najlepsze będą zwinne modele ciągników. Te maszyny powinny być wystarczająco mocne, aby poradzić sobie z lekkimi ładunkami, ale jednocześnie kompaktowe, co ułatwia manewrowanie w wąskich przestrzeniach leśnych. Ważne jest, aby wybierać ciągniki, które mają niską masę, co minimalizuje uszkodzenia gleby, oraz łatwy dostęp do kabiny i podzespołów, co ułatwia codzienną obsługę. Dobrze dobrany ciągnik do mniejszych zadań powinien również charakteryzować się oszczędnością paliwa, co jest istotne przy regularnym użytkowaniu.
Zakup ciągnika leśnego
Zakup ciągnika leśnego to ważna decyzja, która wymaga przemyślenia i analizy różnych opcji. Najlepiej jest rozpocząć od odwiedzenia renomowanych dealerów, którzy specjalizują się w sprzedaży sprzętu leśnego. Dobrze jest również sprawdzić opinie innych użytkowników oraz porównać ceny w różnych miejscach. Alternatywnie, zakupy online stają się coraz bardziej popularne. Platformy e-commerce oferują szeroki wybór ciągników oraz możliwość porównania specyfikacji i cen. Należy jednak upewnić się, że sprzedawca ma dobrą reputację i oferuje wsparcie techniczne. Przy zakupie online warto również zwrócić uwagę na koszty transportu oraz dostępność części zamiennych.
