Budowa ciągnika sam z napędem na cztery koła to złożony proces, który wymaga starannego przemyślenia doboru poszczególnych komponentów. Kluczowe znaczenie ma właściwe dopasowanie kół i mostów, aby zapewnić odpowiednią wytrzymałość, efektywność i bezpieczeństwo pracy maszyny. W poniższym artykule przyjrzymy się kwestiom związanym z doborem kół do mostów w kontekście budowy własnego ciągnika, uwzględniając różne scenariusze i dostępne rozwiązania.
Wybór mostów napędowych
Wybór odpowiednich mostów napędowych jest fundamentalny dla konstrukcji ciągnika sam z napędem 4x4. W dyskusjach na forach internetowych pojawia się wiele sugestii dotyczących różnych typów mostów:
Mosty od ciągników i samochodów terenowych
- Mosty od Stara: Sugerowane są mosty od modeli Star 66, 660, 200, 244 lub 266. Modele Star 660 są uważane za wytrzymałe, jednak mogą być droższe. Mosty od Stara 200 są bardziej szosowe i szybsze, co może nie być optymalne dla ciągnika.
- Mosty od Gaz-a 69, ARO, Muscel, UAZ-a 469: Te mosty są często wymieniane jako alternatywy, zwłaszcza UAZ, który ma odciążone półosie.
- Mosty od Pragi V3S: Są uważane za bardzo wytrzymałe, ale również szybsze niż niektóre mosty Stara. Mogą wymagać zastosowania rozdzielacza z Ify ze względu na inne przełożenie.
- Mosty od Żuka: Często pojawiają się w kontekście budowy mniejszych ciągników sam. Należy jednak pamiętać, że mogą być niewystarczająco wytrzymałe, zwłaszcza przy obciążeniu lub zastosowaniu większych kół. Ich zaletą jest niższy koszt.
Rozwiązania alternatywne i modyfikacje
Niektórzy użytkownicy rozważają zastosowanie napędu hydraulicznego, wykorzystując pompy o dużej wydajności i silniki hydrauliczne, co może być alternatywą dla tradycyjnych mostów, szczególnie jeśli priorytetem jest kontrola obrotów.
Ważnym aspektem przy wyborze mostów jest ich kierunek obrotu piast. W przypadku budowy ciągnika łamanego, gdzie oś przednia jest skrętna, należy zapewnić odpowiednie połączenie napędu, często z wykorzystaniem przegubów i odcinka "A" z możliwością zmiany długości.
Dobór kół i ich wpływ na napęd
Dobór kół ma kluczowe znaczenie dla prawidłowego działania napędu 4x4. Istotne jest nie tylko dopasowanie rozmiaru, ale także profilu i szerokości opon.
Zasada "lekkiego nadbiegu"
W ciągnikach z napędem na obie osie, przód powinien zwykle pracować z lekkim "nadbiegiem" względem tyłu. Oznacza to, że przednie koła powinny obracać się nieco szybciej niż tylne. Jest to ważne dla prawidłowego rozłożenia obciążenia i zapobiegania poślizgom kół tylnych.
Wpływ rozmiaru kół na wytrzymałość mostów
Zastosowanie większych kół niż przewidziane fabrycznie może znacząco zwiększyć momenty obrotowe działające na półosie, co prowadzi do ryzyka ich ukręcenia. W przypadku mostów od Żuka, zaleca się stosowanie kół o maksymalnej średnicy 16 cali, aby uniknąć szybkiego zużycia lub uszkodzenia mostu.

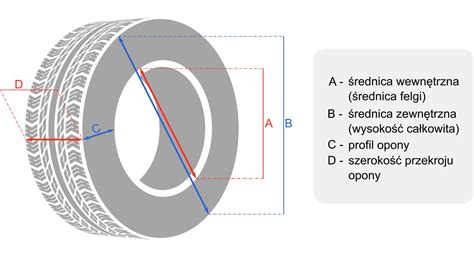

Kombinacje opon i felg
Możliwe jest kombinowanie z oponami na tych samych felgach, zachowując ten sam profil i zmieniając szerokość. Zmiana profilu opony na jednej osi wymaga odpowiedniego dopasowania szerokości na drugiej osi, aby zachować zbliżone obwody kół.
- Obliczenia i dopasowanie: Należy dokładnie obliczyć prędkości obrotowe i obwodowe kół. Różnice w średnicach kół, nawet niewielkie, mogą prowadzić do szybszego zużycia opon, zwiększonych oporów i obciążenia przekładni.
- Zużycie opon: Nawet przy idealnie dobranych przełożeniach, zużycie ogumienia z czasem spowoduje różnicę w pokonywanej drodze przez koła przednie i tylne, co może prowadzić do problemów.
Różnice między osiami w pojazdach 4x4
W samochodach terenowych z napędem 4x4 często stosuje się dodatkowy dyferencjał między mostami, aby umożliwić im pracę z różnymi prędkościami. W ciągnikach, zwłaszcza tych budowanych amatorsko, takie rozwiązanie jest rzadziej spotykane. W pojazdach z napędem 4x4 na stałe, osie są połączone, co może powodować problemy przy skręcaniu na twardej nawierzchni.
Przykładowe konfiguracje i uwagi praktyczne
Budując ciągnik sam, użytkownicy często stają przed dylematem wyboru między prostszymi, tańszymi rozwiązaniami a bardziej wytrzymałymi, ale droższymi komponentami.
Przykłady projektów
- Silnik Lublin, napęd 4x4, łamany: W tym przypadku rozważano zastosowanie mostów od Stara 200, ale ze względu na ich charakterystykę, sugerowano mosty od Stara 244 lub 266.
- Silnik VW Golf II 1.6 diesel: W tym projekcie użytkownik pytał o wytrzymałość mostu od Żuka skróconego do 120 cm. Sugerowano most od Stara jako lepszą alternatywę, a także możliwość zastosowania skrzyń biegów od Żuka lub połączenia skrzyni Żuka z Polonezem.
- Silnik Andoria 2.4d (Żuk): W przypadku wykorzystania kompletnego układu napędowego od Żuka, zalecano stosowanie kół o maksymalnej średnicy 16 cali, aby uniknąć szybkiego uszkodzenia mostu.
Koszty i opłacalność
Budowa ciągnika sam z napędem 4x4, zwłaszcza z wykorzystaniem mocniejszych mostów (np. od Stara 660 lub Pragi V3S), może być kosztowna. Użytkownicy zwracają uwagę na potrzebę dokładnego obliczenia kosztów i opłacalności takiej inwestycji.
Zalecenia dotyczące budowy
Doświadczeni konstruktorzy często zalecają budowanie ciągników sam 4x4 na bazie kompletnych pojazdów terenowych (np. UAZ, Gaz 69, Aro, Star 66), które posiadają gotowy zestaw napędowy (mosty, skrzynia, reduktor). Pozwala to na uniknięcie problemów z dopasowaniem poszczególnych komponentów i zapewnia większą niezawodność.
Traktorek sam 4x4 1.9d Hinomoto Iseki Yanmar
Nawet przy zastosowaniu identycznych mostów i kół, jazda po łuku generuje naprężenia między mostami, ponieważ każde koło pokonuje inną drogę. Wyjątkiem są pojazdy "łamane" w połowie, gdzie koła poruszają się po tym samym torze.
