Ciągnik Siodłowy: Definicja, Rodzaje i Zastosowanie w Transporcie

Ciągnik siodłowy to wyspecjalizowany pojazd ciężarowy, którego głównym zadaniem nie jest samodzielny przewóz ładunku, lecz ciągnięcie naczepy. Jest to pojazd mechaniczny przygotowany do przemieszczania się z naczepą transportującą towary. W odróżnieniu od klasycznej ciężarówki ze stałą skrzynią ładunkową, ciągnik siodłowy stanowi jedynie jednostkę napędową - potężny silnik, kabinę dla kierowcy i ramę z charakterystycznym sprzęgiem siodłowym.

Czym jest ciągnik siodłowy?

Najistotniejszym aspektem w zrozumieniu istoty ciągnika siodłowego jest rozróżnienie go od innych pojazdów ciężarowych. Jego konstrukcja jest w pełni podporządkowana jednemu celowi: efektywnemu ciągnięciu ciężkich ładunków na duże odległości. Sam ciągnik siodłowy to jedynie połowa sukcesu. Dopiero po połączeniu z naczepą tworzy on zestaw drogowy, popularnie, choć nie do końca precyzyjnie, nazywany TIR-em.

Budowa i zasada działania sprzęgu siodłowego

Naczepy są pozbawione przednich kół i podpierają się na tak zwanym siodle, które znajduje się w tylnej części ciągnika. Mechanizmem łączącym oba elementy jest sprzęg siodłowy, czyli masywna, stalowa płyta z mechanizmem ryglującym, zamontowana na ramie ciągnika. Naczepa wyposażona jest z kolei w sworzeń królewski (kingpin) - solidny, stalowy czop. Podczas sprzęgania, sworzeń wsuwa się w gniazdo siodła, gdzie zostaje automatycznie zablokowany. Siodło znajduje się nad tylną, napędzaną osią/osiami ciągnika, dzięki czemu część ciężaru naczepy zostaje na nie przeniesiona.

Warto zaznaczyć, że siodło nie stanowi sztywnego połączenia pomiędzy ciągnikiem a naczepą. Pozwala ono na skręcanie naczepy względem ciągnika w dowolny sposób, co zwiększa pole zakrętu oraz ma niebagatelne znaczenie w ciasnych miejscach. Proces zaczepiania i odczepiania naczepy nie jest skomplikowany i może to zrobić z powodzeniem jedna osoba bez asysty.

Uniwersalność i elastyczność

Siodła w ciągnikach są uniwersalne oraz standaryzowane. Pozwala to na podpięcie do pojazdu naczepy dowolnego typu i wyprodukowanej przez różnych producentów. Jest to korzystne pod względem ekonomicznym - jeden pojazd może ciągnąć wiele typów naczep przygotowanych do przewozu różnorodnych ładunków.

Podstawowa różnica w elastyczności sprawia, że ciągnik siodłowy może współpracować z naczepą-chłodnią, cysterną, wywrotką czy platformą do przewozu kontenerów. Kierowca może zostawić jedną naczepę do rozładunku i w tym samym czasie podjąć inną, gotową do drogi. Elastyczność związana z podmienianiem naczep powoduje, że flota przedsiębiorstwa przewozowego jest bardziej mobilna i w drodze powrotnej może skorzystać z tak zwanego transportu powrotnego.

Typy i podział ciągników siodłowych

Istnieje wiele rodzajów ciągników siodłowych, które można rozróżnić poprzez typ kabiny, rodzaj napędu, ilość osi oraz przeznaczenie.

Podział ze względu na konstrukcję i przeznaczenie

Pod względem konstrukcyjnym ciągniki możemy podzielić na dwie grupy:

• Ciągniki balastowe - przeznaczone do wieloosiowych przyczep. Tego typu pojazd wymaga większej przyczepności na drodze i dlatego na jego tyle znajdziemy balast. Ciągniki z balastem są chętnie wykorzystywane do bardzo dużych transportów, zwłaszcza ponadgabarytowych.
• Ciągniki siodłowe - znacznie popularniejsza konstrukcja, której popularność jest większa z powodu znacznie większej skrętności pojazdu z naczepą.

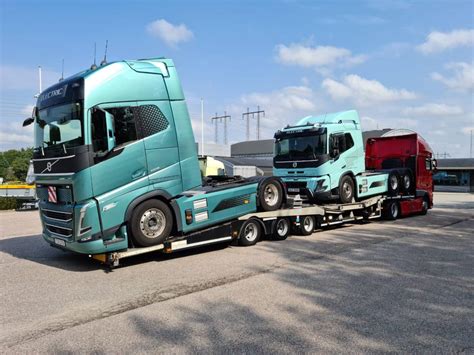

W zależności od przeznaczenia i dystansu podróży, ciągniki siodłowe dzielimy na:

• Długodystansowe (tzw. XXL) - posiadają pełnowymiarową kabinę z wygodnym łóżkiem (lub dwoma), dużą ilość przestrzeni bagażowej dla kierowcy, wyposażenia turystycznego oraz zbiorniki paliwa umożliwiające podróż nawet kilka tysięcy kilometrów bez tankowania.
• Średniodystansowe - są bardziej poręczne, mają niższe kabiny, często słabsze silniki oraz mniejsze zbiorniki paliwa. Ich wyposażenie turystyczne nie jest tak bogate. Najczęściej wykorzystywane do transportu krajowego (z jednym lub kilkoma noclegami w trakcie kursu).
• Krótkodystansowe (dystrybucyjne) - rzadko kiedy pokonują większe dystanse. Mają kabinę zbliżoną do pojazdów "dziennych", a więc bez łóżka. Ich funkcja to dystrybucja towaru w niewielkiej odległości od centrów logistycznych (maksymalnie 50-100 km).

Ponadto dość często możemy spotkać się z pojęciem ciągnika magazynowego. To taki, który służy do transportu naczep na terenie centrów logistycznych. Najczęściej jest wyposażony w niewielką, przeszkloną, jednoosobową kabinę i łatwy dostęp do siodła oraz instalacji pneumatycznej i elektrycznej. Spięcie i rozpięcie z naczepą ma trwać jak najkrócej.

Podział ze względu na ilość osi i wagę

Ciągniki siodłowe można podzielić ze względu na ilość osi, ich skrętność oraz wagę pojazdu. Wyróżnić można zarówno lekkie, jak i ciężkie konstrukcje:

• Lekkie ciągniki siodłowe - według przepisów są to konstrukcje 2-osiowe o wadze do 42 ton i 3-osiowe ważące do 44 ton. Spotkać możemy ciągniki, które ważą około 6-7 ton (jednoosiowe).
• Ciężkie ciągniki siodłowe - o wadze 11-13 ton (2-3 osiowe).

Niższa waga nie wynika tylko z mniejszej liczby osi, ale i z np. mniejszej i uboższej kabiny, która w takim wypadku może być pozbawiona przedziału sypialnianego, a co za tym idzie - nie będzie nadawała się do transportów dalekobieżnych.

Ciągniki siodłowe z hydrauliką

Są to pojazdy nowszej generacji, które mają wbudowaną hydraulikę. Takie rozwiązanie znacznie usprawnia wyładowanie paliwa lub gazu. Produkcją tego typu pojazdu zajmuje się większość dużych marek motoryzacyjnych, które także oferują własnej produkcji silniki.

Układ napędowy

Oznaczenia takie jak 4×2 czy 6×4 opisują układ napędowy pojazdu. Pierwsza cyfra oznacza liczbę kół (lub punktów styku z podłożem), a druga liczbę kół napędzanych. Najpopularniejsza konfiguracja 4×2 (dwie osie, jedna napędowa) jest standardem w transporcie dalekobieżnym po utwardzonych drogach. Z kolei wariant 6×4 (trzy osie, dwie napędowe) stosuje się w trudniejszych warunkach.

Rodzaje kabin

Rodzaj kabiny ma kluczowe znaczenie dla komfortu kierowcy i przeznaczenia pojazdu:

• Kabina wąska - nie oferuje zbyt wielu luksusów kierowcy i pojazdy w nią wyposażone nie są przeznaczone do jazdy na długich dystansach.
• Kabina wysoka - zapewnia nieco większą przestrzeń, często bez tunelu centralnego, co ułatwia poruszanie się wewnątrz.
• Kabina sypialna - najbardziej docenianym przez transportowców wariantem. Wyposażenie obejmuje nie tylko łóżko (czasem nie jedno), ale i szereg innych udogodnień, takich jak telewizor, mikrofalówka, lodówka. Niezbędne jest wydajne ogrzewanie postojowe, które pozwala utrzymać komfortową temperaturę w kabinie podczas obowiązkowych pauz, nawet przy wyłączonym silniku.
• Kabiny typu long nose - popularne w Ameryce Północnej oraz Australii, gdzie silnik jest przed kierowcą, a nie pod nim. Mimo efektownego wyglądu i nieco bardziej aerodynamicznej konstrukcji, w Europie tego typu ciągniki się specjalnie nie przyjęły, co ma związek z ograniczeniami długości zestawów na Starym Kontynencie.

Alternatywne nazwy i powiązane pojęcia

Potocznie nazywamy ciągnik siodłowy „koniem”. Często także, choć błędnie, określa się go mianem TIR-a. TIR to skrót od Transportu Międzynarodowego Drogowego i odnosi się do całego zestawu (ciągnik siodłowy z naczepą) oraz do konwencji celnej.

Ciągnik siodłowy a samochód ciężarowy

Ciągnik siodłowy i samochód ciężarowy to dwa różne typy pojazdów użytkowych, które służą do transportu towarów. Kluczowe różnice to:

• Konstrukcja: Samochód ciężarowy to pojedynczy pojazd, który składa się z kabiny kierowcy i stałej przestrzeni ładunkowej. Ciągnik siodłowy natomiast składa się z dwóch oddzielnych części: ciągnika i naczepy.
• Ładowność: Samochody ciężarowe mają zazwyczaj mniejszą ładowność niż ciągniki siodłowe, które mogą przewozić większe obciążenia dzięki rozłożeniu ciężaru na więcej osi.
• Manewrowość: Samochody ciężarowe są bardziej zwrotne niż ciągniki siodłowe, ponieważ mają krótszy rozstaw osi, choć ciągniki siodłowe z naczepą nastręczają mniej problemów przy manewrowaniu niż samochody ciężarowe z przyczepą o tej samej długości.
• Zastosowanie: Samochody ciężarowe są używane do transportu mniejszych ładunków na krótsze odległości, natomiast ciągniki siodłowe dominują w transporcie dalekobieżnym i specjalistycznym.

Naczepa a przyczepa

• Naczepa to pojazd drogowy bez własnego napędu, pozbawiony przednich kół, który podpierany jest na siodle ciągnika. Służy do przewożenia w zasadzie każdego rodzaju towaru.
• Przyczepa to pojazd drogowy bez silnika, przystosowany do łączenia go z innym pojazdem (samochodem osobowym, samochodem ciężarowym, ciągnikiem rolniczym, autobusem, motocyklem, motorowerem, pojazdem wolnobieżnym) za pomocą dyszla i zaczepu.

Zalety i wady ciągników siodłowych

Standardowy ciągnik siodłowy ma zarówno wady, jak i zalety, które wpływają na jego efektywność w transporcie.

Zalety ciągników siodłowych

• Uniwersalność: Do jednego ciągnika można przyłączać naczepy o różnym przeznaczeniu (chłodnię, cysternę, platformę czy np. do przewozu materiałów sypkich), co jest korzystne ze względów ekonomicznych - w razie potrzeby zamiast kupna kolejnego samochodu z odpowiednim nadwoziem, wystarczy zakupić odpowiednią naczepę.
• Zwrotność: Szczególnie w porównaniu do samochodu ciężarowego z przyczepą, ciągnik siodłowy oferuje niewielki promień skrętu.
• Funkcjonalność: Elastyczność w zarządzaniu ładunkiem i flotą.
• Rozkład mas: Dobry rozkład mas w przypadku pojazdu obciążonego, co pozwala przewozić większe obciążenia.

Wady ciągników siodłowych

• Brak własnej przestrzeni ładunkowej: Ciągnik wymaga przypinania naczepy, aby móc przewieźć ładunek.
• Prowadzenie bez naczepy: Rozkład mas i prowadzenie ciągnika bez naczepy wymaga pewnego przyzwyczajenia.
• Manewrowanie z naczepą: Podczas jazdy po krętych drogach naczepa wymaga znacznie większej powierzchni do skrętu, co częściej wymusza wjazd na sąsiedni pas ruchu lub pobocze.

Technologia i wyposażenie współczesnych ciągników siodłowych

Współczesny ciągnik siodłowy to cud inżynierii, gdzie potężna moc musi iść w parze z niezawodnością, ekonomią i coraz bardziej restrykcyjnymi normami ekologicznymi.

Silniki i normy emisji

Pod kabiną pracują gigantyczne silniki Diesla o pojemnościach od 11 do nawet 16 litrów, generujące moce rzędu 450-770 koni mechanicznych. Obecnie najmocniejszym ciągnikiem jest chiński diesel Shacman X6000 o mocy 840 KM, choć jeszcze w latach 80. rzadko przekraczano wartość 300 KM. Producenci, tacy jak DAF, Scania, Volvo czy Mercedes-Benz, muszą spełniać rygorystyczne normy emisji spalin, obecnie głównie Euro 6.

Skrzynie biegów i układy napędowe

Era manualnych skrzyń biegów w transporcie długodystansowym powoli dobiega końca. Dominują automatyczne (a właściwie zautomatyzowane) skrzynie biegów, które dzięki inteligentnemu oprogramowaniu, często połączonemu z GPS, dobierają przełożenia w sposób optymalny. Analizując topografię terenu, potrafią przewidzieć wzniesienia i zjazdy, redukując zużycie paliwa i odciążając kierowcę.

Systemy bezpieczeństwa

Zapanowanie nad masą 40 ton rozpędzoną do 90 km/h wymaga zastosowania najbardziej zaawansowanych systemów bezpieczeństwa. Standardem jest dziś elektroniczny system hamulcowy EBS (Electronic Braking System), który zapewnia znacznie szybszą reakcję i równiejszy rozkład siły hamowania w całym zestawie niż systemy pneumatyczne.

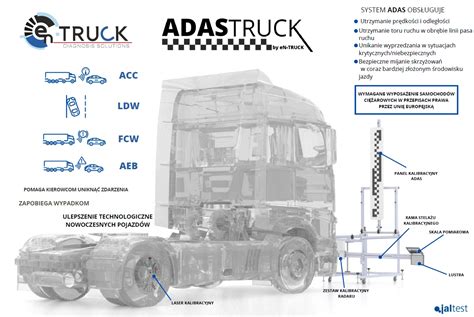

Nowoczesne ciągniki wyposażone są w cały pakiet systemów ADAS (Advanced Driver-Assistance Systems):

• Aktywny tempomat (ACC) - utrzymuje bezpieczną odległość od poprzedzającego pojazdu.
• Asystent pasa ruchu (LKA) - koryguje tor jazdy.
• System awaryjnego hamowania (AEBS) - potrafi samodzielnie zatrzymać pojazd przed przeszkodą.

Hamulce zasadnicze (tarczowe lub bębnowe) nie są przeznaczone do ciągłego wytracania prędkości, np. na długich zjazdach, gdyż mogłoby to prowadzić do ich przegrzania i utraty skuteczności. Dlatego ciągniki wyposaża się w systemy hamowania długotrwałego (np. retardery).

Komfort i wyposażenie kabiny

Dla kierowcy zawodowego kabina ciągnika siodłowego to znacznie więcej niż miejsce pracy - to jego biuro, sypialnia, kuchnia i centrum dowodzenia w jednym. Centralnym punktem jest pneumatyczny fotel kierowcy z wszechstronną regulacją, który tłumi drgania i zapewnia komfort przez wiele godzin jazdy. Deska rozdzielcza, często z cyfrowymi wyświetlaczami, jest zaprojektowana tak, aby wszystkie przełączniki i informacje były w zasięgu wzroku i ręki.

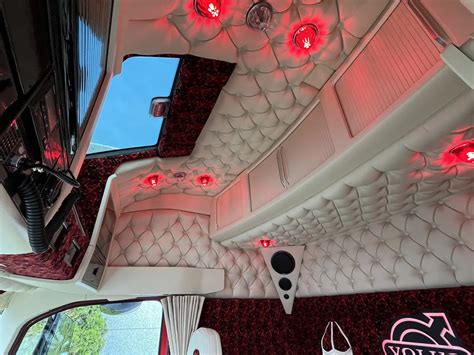

Za fotelami znajduje się przestrzeń sypialna, wyposażona w jedno lub dwa łóżka, liczne schowki, lodówkę, a nierzadko także kuchenkę mikrofalową. Wysokość kabiny i brak tunelu centralnego sprawiają, że bez trudu można wstać i się wyprostować w czasie pauzy. Oświetlenie wnętrza czy rolety umożliwiają skuteczne odizolowanie się od przestrzeni zewnętrznej. Do wyposażenia pojazdu można dodać mnóstwo elementów zwiększających komfort i bezpieczeństwo: elektroniczne lusterka, kamery cofania, aktywny tempomat, nawigację, automatyczną przekładnię, monitorowanie martwego pola, automatyczne hamowanie i wiele, wiele innych. Dzięki temu praca kierowcy jest znacznie bardziej komfortowa niż kilkanaście lat temu.

Systemy telematyczne

Kabina to także centrum komunikacji i zarządzania. Systemy telematyczne (FMS) pozwalają spedytorowi na bieżąco monitorować pozycję pojazdu, jego parametry techniczne i styl jazdy kierowcy. Zintegrowana nawigacja GPS dla ciężarówek uwzględnia ograniczenia tonażowe i wysokościowe.

Rola ciągnika siodłowego w logistyce i transport specjalistyczny

Ciągniki siodłowe są fundamentem współczesnej logistyki. Ich zdolność do transportowania niemal każdego rodzaju ładunku na dowolną odległość sprawia, że są one wszechobecne na drogach ekspresowych i autostradach.

Transport różnorodnych ładunków

Dzięki wymiennym naczepom, jeden ciągnik może jednego dnia przewozić palety z żywnością na naczepie kurtynowej (plandekowej), drugiego - stal na platformie, a trzeciego - kontener morski z terminalu do magazynu. Ciągniki obsługują również transport wymagający specjalistycznych naczep:

• Plandeki i firanki (TILT) - do przewozu większości towarów, np. mebli czy materiałów budowlanych. Różnią się sposobem otwierania: kurtyna firany zwijana jest w bok, a plandeki należy najpierw rozwiązać i unieść do góry.
• Naczepy MEGA - podobne do plandek, wyróżniają się wysokością ok. 3 m, często wykorzystywane do przewozów papieru lub automotive.
• Naczepy-chłodnie - z agregatami utrzymują stałą temperaturę dla żywności czy leków.
• Naczepy izotermy - zbudowane ze ścian z materiałów termoizolujących, przez co temperatura utrzymywana jest samoistnie; odpowiednie dla ładunków o podwyższonym ryzyku uszkodzenia, artykułów spożywczych.
• Naczepy-cysterny i silosy - specjalistyczne naczepy do przewozu płynów, gazów, ładunków ADR i drobnych sypkich ładunków, takich jak zboże czy cement.
• Naczepy-platformy - uniwersalne naczepy o płaskim, otwartym nadwoziu, do przewozu towarów standardowych i nietypowych, np. maszyn budowlanych, elementów konstrukcyjnych.
• Naczepy podkontenerowe - do przewozu kontenerów morskich.
• Naczepy z ruchomą podłogą - innowacyjne rozwiązanie, które ułatwia załadunek/rozładunek sypkich towarów.

Transport intermodalny

Ciągnik siodłowy odgrywa niezastąpioną rolę w transporcie intermodalnym. To on dostarcza naczepę lub kontener do terminalu kolejowego lub portu, gdzie ładunek kontynuuje podróż pociągiem lub statkiem, a następnie inny ciągnik odbiera go w miejscu docelowym.

Wymagania i regulacje prawne dla kierowców i przewoźników

Transport drogowy jest jedną z najściślej regulowanych gałęzi gospodarki. Przepisy mają na celu zapewnienie bezpieczeństwa, uczciwej konkurencji oraz odpowiednich warunków pracy dla kierowców.

Uprawnienia kierowców

Do prowadzenia zestawu drogowego wymagane jest prawo jazdy kategorii C+E oraz świadectwo kwalifikacji zawodowej, odnawiane co 5 lat. Kierowanie zespołem pojazdów o maksymalnej masie do 12 ton jest możliwe po zdobyciu prawa jazdy z kategorią C1+E. Tego typu praca nie wymaga konkretnego wykształcenia, ale zawsze jest mile widziana osoba z kierunkami zawodowymi, takimi jak mechanika lub elektromechanika pojazdów mechanicznych.

Wymagania psychofizyczne i zdrowotne

Kierowca powinien być okazem zdrowia i bardzo dobrze rozpoznawać odległość. Jeżeli nosi okulary i ma odpowiedni kod w prawie jazdy, musi je zakładać do jazdy. Nie obejdzie się także bez dobrej spostrzegawczości oraz wysokich umiejętności koncentracji uwagi. Jest to praca bardzo monotonna, dlatego kierowca musi być odporny emocjonalnie, a także reagować odpowiednio w stosunku do warunków jazdy. Jest to ciężki pojazd, dlatego ważna jest też odpowiedzialność nie tylko za siebie, ale także za innych uczestników ruchu drogowego.

Regulacje i dokumentacja

Każdy ciągnik siodłowy musi być wyposażony w tachograf cyfrowy, który rejestruje aktywność kierowcy: czas jazdy, innej pracy, dyspozycyjności i odpoczynku. Zasady te reguluje umowa AETR oraz unijny Pakiet Mobilności. Każdy transport międzynarodowy musi odbywać się na podstawie listu przewozowego CMR. Ciągniki podlegają częstym i rygorystycznym badaniom technicznym.

Ubezpieczenia

Obowiązkowe jest ubezpieczenie OC, a standardem w branży jest dodatkowe ubezpieczenie AC oraz OCP (Odpowiedzialności Cywilnej Przewoźnika), które chroni ładunek.

Aspekty ekonomiczne i przyszłość branży

Koszty eksploatacji i finansowanie

Prowadzenie firmy transportowej to skomplikowana gra ekonomiczna. Największą pozycję w budżecie stanowi paliwo (olej napędowy), którego zużycie waha się w granicach 25-35 litrów na 100 km. Kolejne istotne wydatki to regularne serwisowanie (wymiana olejów, filtrów), opłaty drogowe oraz koszt opon ciężarowych. Zakup nowego ciągnika siodłowego to inwestycja rzędu kilkuset tysięcy złotych, dlatego najpopularniejszą formą finansowania jest leasing, który pozwala rozłożyć koszt w czasie i zaliczyć raty w koszty uzyskania przychodu.

Wielu początkujących przedsiębiorców staje przed dylematem, czy zakupić nowy, czy używany ciągnik siodłowy. Nowy pojazd to gwarancja, często samochód zastępczy w przypadku naprawy, niższe opłaty za poruszanie się po drogach publicznych oraz najnowsze wyposażenie z zakresu bezpieczeństwa i komfortu. Z drugiej strony, zakup nowego pojazdu wiąże się ze znacznie wyższym nakładem finansowym, często droższym serwisem, częściami oraz wyższym ubezpieczeniem. Nieprzewidziana awaria używanego, starszego samochodu może wiązać się ze stresem, kosztami za opóźnienia w dostawie i dodatkowymi nakładami.

Optymalizacja i ekodriving

Walka o rentowność toczy się na polu optymalizacji. Szkolenia kierowców z techniki ekonomicznej jazdy (ecodriving) mogą obniżyć spalanie paliwa o kilka litrów na 100 km, co w skali floty generuje olbrzymie oszczędności.

Przyszłość transportu ciężarowego

Branża transportowa stoi u progu rewolucji. Silnik Diesla, choć wciąż dominujący, ma już silną konkurencję. Coraz śmielej na rynek wchodzą ciągniki elektryczne, idealne na krótszych, stałych trasach. Na dłuższych dystansach nadzieje wiąże się z napędem wodorowym (ogniwa paliwowe) oraz skroplonym gazem ziemnym (LNG), który jest bardziej ekologiczną alternatywą dla oleju napędowego.

Kolejnym krokiem jest autonomiczna jazda. Już dziś testowane są technologie takie jak platooning, gdzie kilka ciężarówek połączonych cyfrowo jedzie w konwoju w bardzo małej odległości, co redukuje opory powietrza i zużycie paliwa. Przyszłość transportu to dane. Ciągniki naszpikowane czujnikami (Internet Rzeczy - IoT) będą zbierać ogromne ilości informacji o swoim stanie, otoczeniu i przewożonym ładunku.
