Wymiary naczep TIR są kluczowym elementem w transporcie drogowym, ponieważ określają one możliwości przewozowe pojazdu. W zależności od rodzaju naczepy, jej wymiary mogą się różnić, a dokładna znajomość tych parametrów jest niezbędna dla przewoźników w celu zapewnienia legalności, bezpieczeństwa i wydajności transportu. W Polsce oraz w Europie wymagania dotyczące dopuszczalnych wymiarów i mas pojazdów ciężarowych mają na celu zapewnienie bezpieczeństwa w ruchu drogowym oraz ochronę infrastruktury drogowej.
Podstawowe Wymiary Zestawu Ciągnik Siodłowy z Naczepą
Wymiary samochodów ciężarowych są jasno określone w Rozporządzeniu Ministra Infrastruktury z dnia 31 grudnia 2002 r. w sprawie warunków technicznych pojazdów oraz zakresu ich niezbędnego wyposażenia. Wymiary ciężarówek są ustandaryzowane w Europie, aby pojazdy mogły bezpiecznie przejeżdżać pod mostami, mieścić się w pasach ruchu i spełniać przepisy.
Długość
- Pojedynczy pojazd ciężarowy (solówka): Maksymalna dopuszczalna długość wynosi zwykle 12 metrów.
- Zestaw ciągnik siodłowy z naczepą: Większość zestawów spotykanych na drogach ma długość 16,5 metra. Jest to standardowa długość dla ciężarówek przewożących towary na długich dystansach.

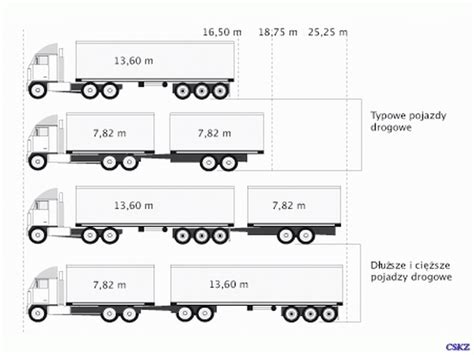

- Zespoły pojazdów: Długość zestawu może wynosić do 18,75 m dla zespołu dwóch pojazdów, a nawet do 22 m dla zespołu trzech pojazdów. Poruszanie się dłuższych zespołów pojazdów niż 22 m wymaga każdorazowo odpowiedniego zezwolenia.
Dopuszczalne jest wystawanie ładunku poza obrys tylny naczepy na długość do 2 metrów. Wystający ładunek musi być oznaczony biało-czerwonymi pasami o powierzchni co najmniej 1000 cm².
Szerokość
- Standardowa szerokość: Dopuszczalna szerokość pojazdu ciężarowego to zazwyczaj 2,55 metra. Jest to maksymalna szerokość dopuszczona prawnie dla ciężarówek, bez konieczności posiadania specjalnego zezwolenia.
- Pojazdy z izolacją termiczną (izotermy, chłodnie): W niektórych przypadkach, np. przy grubszych ścianach izolacyjnych, szerokość może być nieco większa, do 2,60 metra.
Dopuszczalne jest przewożenie ładunków, które wystają poza boczne obrysy naczepy, jednak całkowita szerokość tira z ładunkiem nie może przekraczać 3 metrów. Towar należy załadować na naczepę tak, aby z jednej strony nie wystawał na szerokość przekraczającą 23 cm. Ładunek wystający poza obrys boczny naczepy musi być oznaczony pomarańczową chorągiewką o wymiarach nie mniejszych niż 50 x 50 cm.
Wysokość
Maksymalna wysokość samochodu ciężarowego, w tym ciągnika siodłowego z naczepą, w Polsce i większości krajów Europy to 4 metry. Wysokość ciężarówki jest często ograniczona, aby dostosować się do ograniczeń wysokości mostów i tuneli, których prześwit powinien wynosić nie mniej niż 4,5 metra. Jeśli jest mniejszy, musi być oznaczony znakiem B-15 wskazującym jego wysokość.
Dopuszczalna Masa Całkowita (DMC) i Ładowność
Maksymalna dopuszczalna masa całkowita (DMC) pojazdu to maksymalna suma masy własnej pojazdu i ładunku, którą pojazd może przewozić. Normy wartości DMC zależą od przepisów obowiązujących w danym kraju lub regionie oraz od konstrukcji samochodu. Informacje o dopuszczalnej masie znajdują się w dowodzie rejestracyjnym każdego pojazdu.
- Zestaw z naczepą (TIR): Maksymalna dopuszczalna masa całkowita zestawu w UE wynosi zwykle do 40 ton.
- Transport intermodalny: Tiry używane do przewożenia kontenerów morskich w ramach transportu intermodalnego mogą osiągać masę całkowitą do 44 ton (w niektórych krajach, np. Niemcy, Francja).
- Pojedynczy pojazd (solówka):
- Przyczepa o jednej osi: 10 t (z wyjątkiem naczepy).
- Przyczepa o dwóch osiach: 18 t (z wyjątkiem naczepy).
- Przyczepa o liczbie osi większej niż dwie: 24 t (z wyjątkiem naczepy).
- Zespół pojazdów:
- Trzy osie: 28 t.
- Cztery osie (np. pojazd samochodowy 2-osiowy + przyczepa 2-osiowa): 36 t.
- Co najmniej pięć osi: 40 t.
Tonaż techniczny to maksymalna ładowność, jaką konstrukcyjnie może udźwignąć pojazd według producenta, natomiast tonaż dopuszczalny to limit określony przepisami prawa (zwykle niższy), uwzględniający m.in. nacisk na oś napędową, warunki drogowe i bezpieczeństwo.
Maksymalny dopuszczalny nacisk na oś napędową tira wynosi 11,5 t na autostradach, drogach szybkiego ruchu oraz większości dróg krajowych; 10 t na niektórych drogach krajowych lub ich odcinkach oraz znacznej części dróg wojewódzkich; 8 t na pozostałych drogach wojewódzkich oraz drogach lokalnych.
Rodzaje Naczep i Ich Specyficzne Wymiary
Istnieje wiele rodzajów naczep ciężarowych, każdy z nich ma swoje własne cechy i zastosowanie, co wpływa na ich wymiary wewnętrzne i sposób załadunku.
Naczepa Firanka (Kurtynowa)
Naczepa firanka, zwana inaczej kurtynową, jest jednym z najczęściej wybieranych typów naczep ze względu na swoją wszechstronność i łatwość obsługi. Jej nazwa pochodzi od charakterystycznego systemu bocznych ścian, wykonanych najczęściej z wytrzymałego, elastycznego materiału, które przypominają zasłony lub firanki. Ściany oraz dach wykonane są z plandeki, którą można rozsunąć w celu wykonania załadunku i rozładunku towaru nie tylko z tyłu pojazdu, ale także z boków i z góry. Jest to możliwe dzięki przesuwanemu w obu kierunkach dachowi, co znacznie przyspiesza operacje logistyczne.
Wymiary wewnętrzne naczepy kurtynowej standard:
- Długość: 13,6 m
- Szerokość: 2,45 m
- Wysokość: od 2,65 m do 2,85 m (zależy od producenta).
Wymiary zewnętrzne zazwyczaj są nieznacznie większe:
- Długość: 13,9 m
- Szerokość: 2,55 m (maksymalna dopuszczalna).
- Wysokość: od 2,7 m do 2,9 m.
Naczepa Mega
Naczepa typu "mega" jest podobna do naczepy standardowej, ale charakteryzuje się większą wysokością wewnętrzną, co pozwala na przewóz wyższych ładunków. Wysokość wewnętrzna naczepy typu "mega" wynosi do 3 metrów.
Przykładowe wymiary naczepy typu "mega":
- Długość: 13,6 m
- Szerokość: 2,45 m
- Wysokość wewnętrzna: do 3 m.
Maksymalna zewnętrzna wysokość naczepy typu "mega" nie może przekroczyć 4 metrów.

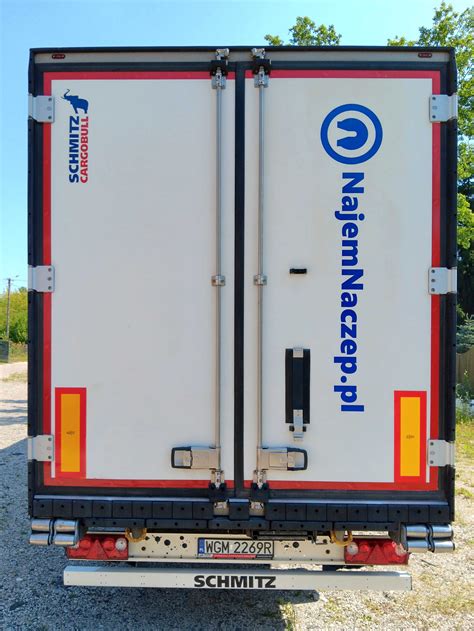

Naczepa Chłodnia (Izoterma)
Naczepa chłodnia jest specjalistycznym rodzajem naczepy, który jest wyposażony w systemy chłodzenia, idealne do przewozu towarów wymagających kontrolowanej temperatury (np. produkty spożywcze, leki). Ich ściany są grubsze z powodu użycia materiałów termoizolacyjnych. Przestrzeń wewnętrzną zabiera izolacja ścian i agregat.
Wymiary wewnętrzne naczepy chłodni:
- Długość: 13,31-13,40 m
- Szerokość: 2,45 m
- Wysokość: 2,6-2,65 m.
Zachowanie szerokości wewnętrznej 2,45 m wpływa na nieco większą szerokość zewnętrzną naczepy, która w przypadku naczepy ze sztywną zabudową (izotermy) może wynosić do 2,6 metra.
Naczepy Platformy i Kontenerowe
Platformy to naczepy otwarte bez zabudowy bocznej oraz dachu, oparte na mocnej podłodze. Zazwyczaj służą do przewozu elementów konstrukcji betonowych, stalowych, drewnianych, a także maszyn, urządzeń oraz ładunków ponadgabarytowych.
Naczepy kontenerowe są specjalnie zaprojektowane do przewozu kontenerów morskich o różnych rozmiarach, co zwiększa ich wszechstronność w transporcie intermodalnym.
Regulacje Prawne i Konsekwencje Przekroczeń
Wymiary samochodów ciężarowych w Polsce są określone przez przepisy regulujące transport drogowy, w tym wspomniane Rozporządzenie Ministra Infrastruktury z 2002 r., które określa szczegółowe wymagania techniczne dla pojazdów drogowych. W krajach Unii Europejskiej obowiązują wspólne limity wymiarów i mas pojazdów ciężarowych, choć niektóre państwa dopuszczają wyjątki.
Przejazdy Nienormatywne i Zezwolenia
Warto jednak zauważyć, że istnieją pewne wyjątki i odstępstwa od standardowych wymiarów. Pojazdy specjalistyczne lub transport ładunków wyjątkowych mogą wymagać przekroczenia standardowych wymiarów lub mas. W takich przypadkach konieczne jest uzyskanie odpowiednich zezwoleń lub ścisła współpraca z organami regulacyjnymi.
Przekroczenie jakiegokolwiek parametru (długości, szerokości, wysokości, DMC, nacisku na oś) powoduje, że przejazd takiego pojazdu traktowany jest jako nienormatywny i wymaga specjalnego pozwolenia na przejazd. Brak takiego zezwolenia lub jego naruszenie może mieć poważne konsekwencje.
Konsekwencje Przekroczenia Wymiarów lub Masy
Wykrycie przekroczenia dopuszczalnych wymiarów tira lub dopuszczalnej masy całkowitej przez Inspekcję Transportu Drogowego lub policję może mieć poważne konsekwencje dla kierowcy oraz właściciela pojazdu. Do najczęstszych należą:
- Mandaty karne: Wysokość mandatu zależy od stopnia przekroczenia dopuszczalnej masy całkowitej i wynosi od kilkuset do kilku tysięcy złotych.
- Zatrzymanie pojazdu: Przekroczenie wymiarów lub masy może skutkować zatrzymaniem pojazdu.
- Cofnięcie dopuszczenia do ruchu.
- Odmowa wypłaty odszkodowania: W przypadku wypadku, ubezpieczyciel może odmówić wypłaty odszkodowania z powodu przekroczenia DMC.
- Kary administracyjne: W niektórych krajach mogą to być zatrzymanie prawa jazdy, zawieszenie rejestracji pojazdu lub zakaz wykonywania zawodu kierowcy.
Przekroczenie DMC zwiększa również ryzyko wypadku drogowego, ponieważ pojazd może mieć problem z hamowaniem, przyspieszaniem lub utrzymaniem stabilności na drodze. Zbyt ciężkie i niewymiarowe pojazdy blokują szybką reakcję kierowcy na nagłe zdarzenia, spowalniają ruchy kierownicy i wydłużają drogę hamowania.
Znaczenie Dobrego Doboru Naczepy
Dobór odpowiedniej naczepy jest bardzo istotny dla efektywności i bezpieczeństwa transportu. Przy wyborze optymalnego rozwiązania należy wziąć pod uwagę kilka czynników, przede wszystkim wymiary: długość, szerokość i wysokość oraz ładowność naczepy. Kluczowe są dopuszczalne wymiary i masa całkowita pojazdów ciężarowych. Dokładna znajomość tych parametrów jest niezbędna dla przewoźników w celu zapewnienia legalności, bezpieczeństwa i wydajności transportu.
