Ciągnik Siodłowy z Cysterną: Rodzaje, Konstrukcja i Zastosowanie

Ciągnik siodłowy to wyspecjalizowany pojazd ciężarowy, którego głównym zadaniem nie jest samodzielny przewóz ładunku, lecz ciągnięcie naczepy. W odróżnieniu od klasycznej ciężarówki ze stałą skrzynią ładunkową, stanowi on jedynie jednostkę napędową - potężny silnik, kabinę dla kierowcy i ramę z charakterystycznym sprzęgiem siodłowym. To właśnie ten element, potocznie nazywany siodłem, pozwala na błyskawiczne i bezpieczne połączenie z różnego rodzaju naczepami, tworząc elastyczny zestaw drogowy.

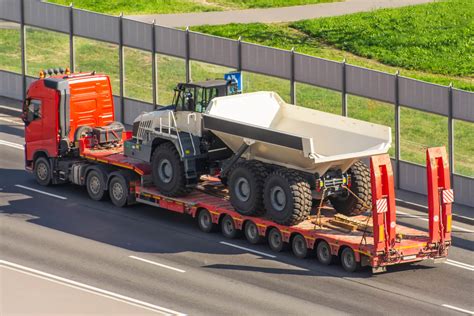

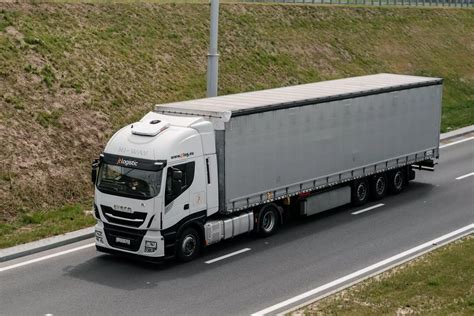

Czym jest ciągnik siodłowy?

Najistotniejszym aspektem w zrozumieniu istoty ciągnika siodłowego jest rozróżnienie go od innych pojazdów ciężarowych. Jego konstrukcja jest w pełni podporządkowana jednemu celowi: efektywnemu ciągnięciu ciężkich ładunków na duże odległości. Sam ciągnik siodłowy to jedynie połowa sukcesu. Dopiero po połączeniu z naczepą tworzy on zestaw drogowy, popularnie, choć nie do końca precyzyjnie, nazywany TIR-em. Ciągnik jest więc mózgiem i sercem operacji, podczas gdy naczepa pełni funkcję „mięśni”, przenosząc właściwy ładunek.

Elementem pozwalającym na połączenie naczepy z ciągnikiem siodłowym jest siodło. Nie stanowi ono sztywnego połączenia, ale pozwala na skręcanie naczepy względem ciągnika. Siodło znajduje się nad tylną, napędzaną osią/osiami ciągnika, dzięki czemu część ciężaru naczepy zostaje na nie przeniesiona. Mechanizmem łączącym oba elementy jest sprzęg siodłowy, czyli masywna, stalowa płyta z mechanizmem ryglującym, zamontowana na ramie ciągnika. Naczepa wyposażona jest z kolei w sworzeń królewski (kingpin) - solidny, stalowy czop. Podczas sprzęgania sworzeń wsuwa się w gniazdo siodła, gdzie zostaje automatycznie zablokowany.

Zalety ciągników siodłowych

• Mogą przewozić większe obciążenia, dzięki rozłożeniu ciężaru na więcej osi.
• Nastręczają mniej problemów przy manewrowaniu niż samochody ciężarowe z przyczepą o tej samej długości.
• Są uniwersalne: do jednego ciągnika można przyłączać różnego rodzaju naczepy, przeznaczone do przewozu zupełnie różnych ładunków. Jest to korzystne ze względów ekonomicznych - w razie potrzeby zamiast kupna kolejnego samochodu z odpowiednim nadwoziem, wystarczy zakupić odpowiednią naczepę.

Schemat układu ciągnik siodłowy - naczepa (układ najbardziej typowy w Europie)

1. ciągnik siodłowy
2. naczepa (odłączalna)
3. przedział silnika
4. kabina
5. część sypialna (nie występuje we wszystkich ciągnikach)
6. owiewka
7. zbiornik paliwa
8. siodło
9. przestrzeń ładunkowa

Specyfikacja techniczna współczesnych ciągników siodłowych

Współczesny ciągnik siodłowy to cud inżynierii, gdzie potężna moc musi iść w parze z niezawodnością, ekonomią i coraz bardziej restrykcyjnymi normami ekologicznymi. Producenci, tacy jak DAF, Scania, Volvo czy Mercedes-Benz, stale rozwijają technologie, aby sprostać wymaganiom rynku.

Silniki i ekologia

Pod kabiną pracują gigantyczne silniki Diesla o pojemnościach od 11 do nawet 16 litrów, generujące moce rzędu 450-770 koni mechanicznych. Jednak sama moc to nie wszystko. Producenci muszą spełniać rygorystyczne normy emisji spalin, obecnie głównie Euro 6.

Skrzynie biegów

Era manualnych skrzyń biegów w transporcie długodystansowym powoli dobiega końca. Dominują automatyczne skrzynie biegów (a właściwie zautomatyzowane), które dzięki inteligentnemu oprogramowaniu, często połączonemu z GPS, dobierają przełożenia w sposób optymalny. Analizując topografię terenu, potrafią przewidzieć wzniesienia i zjazdy, redukując zużycie paliwa i odciążając kierowcę.

Układ napędowy

Oznaczenia takie jak 4×2 czy 6×4 opisują układ napędowy pojazdu. Pierwsza cyfra oznacza liczbę kół (lub punktów styku z podłożem), a druga liczbę kół napędzanych. Najpopularniejsza konfiguracja 4×2 (dwie osie, jedna napędowa) jest standardem w transporcie dalekobieżnym po utwardzonych drogach. Z kolei wariant 6×4 (trzy osie, dwie napędowe) stosuje się w trudniejszych warunkach, np. w budownictwie czy leśnictwie.

Systemy bezpieczeństwa

Zapanowanie nad masą 40 ton rozpędzoną do 90 km/h wymaga zastosowania najbardziej zaawansowanych systemów bezpieczeństwa. Producenci prześcigają się we wdrażaniu technologii, które nie tylko chronią kierowcę i ładunek, ale także innych uczestników ruchu drogowego.

• Elektroniczny system hamulcowy EBS (Electronic Braking System): Zapewnia znacznie szybszą reakcję i równiejszy rozkład siły hamowania w całym zestawie niż systemy pneumatyczne.
• Pakiety systemów ADAS:
  • Aktywny tempomat (ACC): Utrzymuje bezpieczną odległość od poprzedzającego pojazdu.
  • Asystent pasa ruchu (LKA): Koryguje tor jazdy.
  • System awaryjnego hamowania (AEBS): Potrafi samodzielnie zatrzymać pojazd przed przeszkodą.
• Systemy hamowania długotrwałego: Hamulce zasadnicze (tarczowe lub bębnowe) nie są przeznaczone do ciągłego wytracania prędkości, np. na długich zjazdach, gdyż mogłoby to prowadzić do ich przegrzania i utraty skuteczności. Dlatego ciągniki wyposaża się w systemy hamowania długotrwałego, takie jak retardery czy intardery.

Komfort i funkcjonalność kabiny

Dla kierowcy zawodowego kabina ciągnika siodłowego to znacznie więcej niż miejsce pracy. To jego biuro, sypialnia, kuchnia i centrum dowodzenia w jednym. Centralnym punktem jest pneumatyczny fotel kierowcy z wszechstronną regulacją, który tłumi drgania i zapewnia komfort przez wiele godzin jazdy. Deska rozdzielcza, często z cyfrowymi wyświetlaczami, jest zaprojektowana tak, aby wszystkie przełączniki i informacje były w zasięgu wzroku i ręki.

Za fotelami znajduje się przestrzeń sypialna, wyposażona w jedno lub dwa łóżka, liczne schowki, lodówkę, a nierzadko także kuchenkę mikrofalową. Niezbędne jest wydajne ogrzewanie postojowe, które pozwala utrzymać komfortową temperaturę w kabinie podczas obowiązkowych pauz, nawet przy wyłączonym silniku.

Kabina to także centrum komunikacji i zarządzania. Systemy telematyczne (FMS) pozwalają spedytorowi na bieżąco monitorować pozycję pojazdu, jego parametry techniczne i styl jazdy kierowcy. Zintegrowana nawigacja GPS dla ciężarówek uwzględnia ograniczenia tonażowe i wysokościowe.

Rola ciągnika siodłowego w logistyce

Ciągniki siodłowe są fundamentem współczesnej logistyki. Ich zdolność do transportowania niemal każdego rodzaju ładunku na dowolną odległość sprawia, że są one wszechobecne na drogach ekspresowych i autostradach.

Wszechstronność zastosowań

Dzięki wymiennym naczepom jeden ciągnik może jednego dnia przewozić palety z żywnością na naczepie kurtynowej (plandekowej), drugiego - stal na platformie, a trzeciego - kontener morski z terminalu do magazynu. Ciągniki obsługują również transport wymagający specjalistycznych naczep:

• Naczepy-chłodnie z agregatami utrzymują stałą temperaturę dla żywności czy leków.
• Cysterny przewożą płyny - od mleka po paliwa i chemikalia.

Transport intermodalny

Ciągnik siodłowy odgrywa niezastąpioną rolę w transporcie intermodalnym. To on dostarcza naczepę lub kontener do terminalu kolejowego lub portu, gdzie ładunek kontynuuje podróż pociągiem lub statkiem, a następnie inny ciągnik odbiera go w miejscu docelowym.

Regulacje prawne i ekonomia transportu

Przepisy i bezpieczeństwo

Transport drogowy jest jedną z najściślej regulowanych gałęzi gospodarki. Przepisy mają na celu zapewnienie bezpieczeństwa, uczciwej konkurencji oraz odpowiednich warunków pracy dla kierowców.

• Każdy ciągnik siodłowy musi być wyposażony w tachograf cyfrowy, który rejestruje aktywność kierowcy: czas jazdy, innej pracy, dyspozycyjności i odpoczynku. Zasady te reguluje umowa AETR oraz unijny Pakiet Mobilności.
• Do prowadzenia zestawu drogowego wymagane jest prawo jazdy kategorii C+E oraz świadectwo kwalifikacji zawodowej, odnawiane co 5 lat.
• Każdy transport międzynarodowy musi odbywać się na podstawie listu przewozowego CMR.
• Ciągniki podlegają częstym i rygorystycznym badaniom technicznym.
• Obowiązkowe jest ubezpieczenie OC, a standardem w branży jest dodatkowe ubezpieczenie AC oraz OCP (Odpowiedzialności Cywilnej Przewoźnika), które chroni ładunek.

Koszty eksploatacji i finansowanie

Prowadzenie firmy transportowej to skomplikowana gra ekonomiczna, w której liczy się każdy grosz. Największą pozycję w budżecie stanowi paliwo (olej napędowy), którego zużycie waha się w granicach 25-35 litrów na 100 km. Kolejne istotne wydatki to regularne serwisowanie (wymiana olejów, filtrów), opłaty drogowe oraz koszt opon ciężarowych. Zakup nowego ciągnika siodłowego to inwestycja rzędu kilkuset tysięcy złotych. Dlatego najpopularniejszą formą finansowania jest leasing ciągnika, który pozwala rozłożyć koszt w czasie i zaliczyć raty w koszty uzyskania przychodu. Walka o rentowność toczy się na polu optymalizacji. Szkolenia kierowców z techniki ekonomicznej jazdy (ecodriving) mogą obniżyć spalanie paliwa o kilka litrów na 100 km, co w skali floty generuje olbrzymie oszczędności.

Przyszłość transportu ciężkiego

Branża transportowa stoi u progu rewolucji. Silnik Diesla, choć wciąż dominujący, ma już silną konkurencję.

Nowe technologie napędowe

• Coraz śmielej na rynek wchodzą ciągniki elektryczne, idealne na krótszych, stałych trasach.
• Na dłuższych dystansach nadzieje wiąże się z napędem wodorowym (ogniwa paliwowe) oraz skroplonym gazem ziemnym (LNG), który jest bardziej ekologiczną alternatywą dla oleju napędowego.

Autonomiczna jazda i Internet Rzeczy (IoT)

Kolejnym krokiem jest autonomiczna jazda. Już dziś testowane są technologie takie jak platooning, gdzie kilka ciężarówek połączonych cyfrowo jedzie w konwoju w bardzo małej odległości, co redukuje opory powietrza i zużycie paliwa. Przyszłość transportu to dane. Ciągniki naszpikowane czujnikami (Internet Rzeczy - IoT) będą zbierać ogromne ilości informacji o swoim stanie, otoczeniu i przewożonym ładunku.

Cysterny na sprężony gaz ziemny (CNG)

Zbiornikowiec CNG (Compressed Natural Gas) to w pełnej definicji zbiornikowiec na sprężony gaz ziemny. Głównym zastosowaniem przyczep rurowych CNG jest transport sprężonego gazu ziemnego do podstacji CNG. Wiele stacji CNG nie ma rur pod ziemią, więc przyczepa jest potrzebna do transportu CNG z podstawowej stacji paliw do jej podstacji.

Cysterna CNG jest urządzeniem do przewozu ładunków stosowanym przy przewozie gazu pod wysokim ciśnieniem. Cysterny CNG są szeroko stosowane na stacjach gazu ziemnego, zwłaszcza zlokalizowanych poza siecią CNG.

Konstrukcja cystern CNG

Cysterny CNG są projektowane na różne sposoby i mają różne cechy konstrukcyjne, które zwiększają ich funkcjonalność. Mogą mieć różne stalowe cylindry bez szwu. Do podłączenia każdej butli w zestawie służy zawór gazowy i rura. Cysterna CNG jest również wyposażona w urządzenie zabezpieczające, termometr i manometr.

Konstrukcje przyczepy CNG są typu łączonego i typu ramowego. Cała konstrukcja wykonana jest w oparciu o normy określone w Regulaminie Nadzoru Technicznego dla takich maszyn i urządzeń, ponieważ jest to przenośny zbiornik ciśnieniowy, dlatego bezpieczeństwo jest najważniejsze. Zwykle używany jest typowy zbiornikowiec z wiązką rur wraz z hydrauliczną podstacją CNG.

Typ ramowy

Typ ramowy zwykle składa się z ramy, bezszwowego stalowego cylindra, systemu operacyjnego rurociągu oraz innych akcesoriów.

Typ łączony

Butle typu łączonego są zamocowane na przyczepie. Ten typ konstrukcji może obniżyć jakość szkieletu, jednak pozwala na montaż większej liczby cylindrów. Dzięki temu typowi można uzyskać korzyści w postaci większej objętości, wyższej wydajności i niższych kosztów.

Zasada użytkowania cysterny CNG

Pompa wysokociśnieniowa o ciśnieniu nieprzekraczającym 25 MPa w podstacji służy do napełniania specjalnego rodzaju cieczy do butli gazowej cysterny CNG w celu wypchnięcia już sprężonego gazu ziemnego ze stalowej butli. Następnie gaz jest używany do napełniania butli samochodowej gazem ziemnym pod wysokim ciśnieniem za pośrednictwem jednoprzewodowego, dwupunktowego dystrybutora CNG na stacji. Pomaga to osiągnąć wykorzystanie gazu w samochodzie. Nie będzie wymagany żaden dodatkowy sprzęt doładowujący.

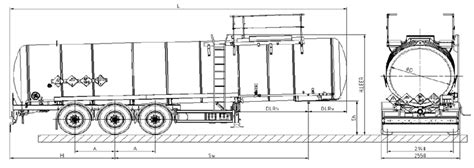

Rysunek cysterny CNG

Kupując cysterny CNG, zaleca się zapoznanie się z rysunkami mechanicznymi i strukturalnymi cystern w celu zrozumienia ich konstrukcji przed dokonaniem zakupu.

Różne typy rur CNG

Przyczepy z rurami CNG wykorzystują cztery główne typy rur CNG, które różnią się jakością, liczbą włókien oraz procesem produkcyjnym. Im wyższa liczba rur CNG, tym niższa jakość, tym więcej żarnika i trudniejszy proces produkcyjny.

CNG-1 (typ pierwszy)

Ten typ składa się z cylindrów stalowych lub ze stopu aluminium. Rury typu 1 są najcięższymi dętkami na rynku. Pomimo dużej wagi, rury CNG typu 1 są najbardziej opłacalnymi lampami, jakie można znaleźć na rynku. Zewnętrzna część rury jest zwykle malowana powłoką ochronną.

CNG-2 (typ drugi)

Model posiada kompozytowe butle gazowe nawinięte włóknem. Część wewnętrzna wykonana jest ze stali lub aluminium, natomiast korpus tuby bez główek owinięty jest długimi włóknami impregnowanymi żywicą. W większości przypadków owijka z materiału kompozytowego służy do owijania metalowej wkładki w środkowej części cylindra. Owijka z materiału kompozytowego składa się z tkanego włókna węglowego lub tkanego włókna węglowego lub obu. Butle typu 2 wykorzystują mniej metalu i lżejsze materiały kompozytowe. Dlatego są lżejsze niż butle typu 1 i droższe.

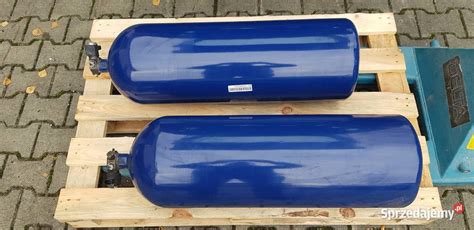

CNG-3 (typ trzeci)

Ten typ ma również butle z gazem kompozytowym nawiniętym z włókna ciągłego. Podobnie jak w przypadku cylindrów typu dwa, wewnętrzna część rury jest wykonana ze stali lub aluminium. Korpus tuby wraz z główkami jest owinięty, ale długie włókna są impregnowane żywicą. Zbiornik CNG-3 jest czasami określany jako całkowicie owinięty lub całkowicie owinięty zbiornik. Długie włókna używane do pełnego owinięcia korpusu i głowicy rury typu trzeciego mogą być tkane z włókna węglowego lub tkane z włókna szklanego. Rury CNG typu 3 są lżejsze niż rury typu 1 i typu 2, dlatego są droższe. Rury CGN-3 i CNG-4 to najlepszy wybór, jeśli szukasz lekkich butli CNG.

CNG-4 (typ czwarty)

Ten typ składa się z butli z gazem kompozytowym nawiniętym z włókien ciągłych. W przeciwieństwie do modeli typu 2 i 3 wewnętrzna część jest wykonana z tworzywa sztucznego. Korpus tuby jest owinięty długimi włóknami impregnowanymi żywicą łącznie z główkami. CNG-4 to najlżejsze modele na rynku i przez to najdroższe. W przypadku tych rurek stosowana jest metoda pełnego owinięcia. Materiałem kompozytowym, który otacza rury może być tkany materiał z włókna węglowego lub tkane włókno szklane. Rury opierają się na materiale kompozytowym, który wzmacnia wewnętrzną wyściółkę z tworzywa sztucznego. Owijka wzmocniona kompozytem zapewnia wytrzymałość rur CNG-4.

Proces produkcji rur CNG-1

Proces produkcji rur CNG-1 jest specyficzny ze względu na konieczność zapewnienia bezpieczeństwa transportu gazu pod wysokim ciśnieniem. Cylindry nie powinny mieć spoin, zamiast tego powinny być jednoczęściowe lub zintegrowane. Poniżej przedstawiono etapy produkcji:

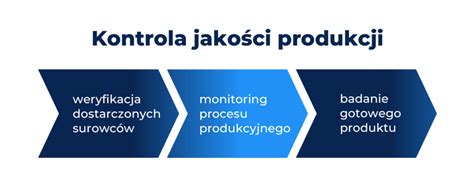

1. Kontrola rur stalowych

Rury stalowe są w większości przypadków kupowane od innych dostawców. Producent musi sprawdzić rury, aby upewnić się, że są wykonane z wysokiej jakości materiałów oraz mają właściwe wymiary i specyfikacje. Jakość rury stalowej decyduje o wytrzymałości i bezpieczeństwie gotowej rury CNG.

2. Noski na gorąco (Hot Sheel Nosing)

Jest to proces formowania na gorąco, w którym otwarty koniec cylindra zostaje zamknięty poprzez osiowe prasowanie za pomocą ukształtowanej matrycy. W tym procesie produkcyjnym nie ma spawania.

3. Cięcie szyjki butelki

Proces cięcia wąskich gardeł jest konieczny, aby uprościć proces ładowania rurek cieczami pod ciśnieniem. Jednym z najważniejszych czynników jest uzyskanie odpowiednich wymiarów, aby uniknąć wycieków.

4. Obróbka zgrubna

Po odcięciu wąskiego gardła następuje obróbka zgrubna. Wszystkie obszary cięcia są starannie chropowate, aby uzyskać dobre wykończenie podczas tego procesu.

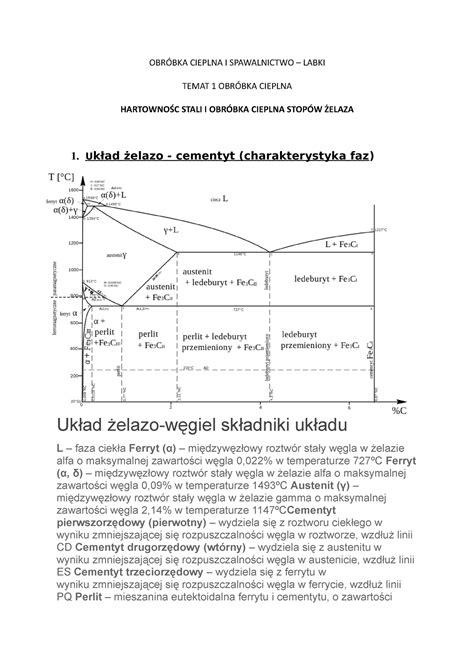

5. Hartowanie, obróbka cieplna i odpuszczanie

Procesy ogrzewania i odpuszczania są niezbędne, aby zwiększyć wytrzymałość lub twardość rur, a także usunąć nadmiar twardości. Temperatura rurek zależy od pożądanego poziomu twardości. Hartowanie odnosi się do procesu szybkiego chłodzenia, który jest stosowany głównie do hartowania stali i innych metali, zapobiegając wszelkim niepożądanym procesom niskotemperaturowym. Te procesy współpracują ze sobą, aby zapewnić, że gotowe rury są wystarczająco utwardzone, aby wytrzymać ładunki cieczy pod ciśnieniem.

6. Polerowanie zewnętrzne

Celem polerowania zewnętrznego jest poprawa wyglądu rur oraz zapobieganie rdzewieniu lub korozji powierzchni.

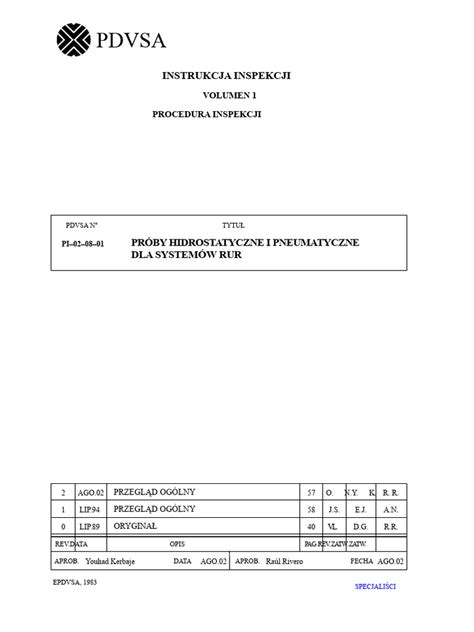

7. Testy hydrostatyczne

Test hydrostatyczny jest jednym z najważniejszych etapów, ponieważ rury CNG transportują gaz pod wysokim ciśnieniem. Obejmuje on sprawdzenie siłowników i szczelności butli za pomocą cieczy. Wytrzymałość rurki bada się, sprawdzając wszelkie trwałe odkształcenia na powierzchni po napełnieniu jej cieczą pod ciśnieniem. Testy hydrostatyczne zapewniają nie tylko, że rury spełniają normy bezpieczeństwa, ale także zapewniają ich trwałość.

8. Suszenie parą

Po przejściu rur przez testy hydrostatyczne następuje suszenie parą, co zazwyczaj pozwala na dokładne osuszenie wnętrza rur parą.

9. Kulkowanie wewnętrzne

Kulkowanie odnosi się do procesu obróbki na zimno, który łagodzi naprężenia i wzmacnia elementy stalowe. Proces w tym przypadku jest niezbędny do wzmocnienia konstrukcji zbiornika, a także nadaje tubie stonowane wykończenie.

10. Kontrola dętki

Rury należy ponownie sprawdzić po wszystkich opisanych procesach, zwłaszcza części wewnętrzne. Podczas tej inspekcji do rurki wkładane jest urządzenie, które przesyła obrazy struktury wewnętrznej. Producent widzi na ekranie wszelkie wady lub usterki i usuwa je przed złożeniem wszystkich części.

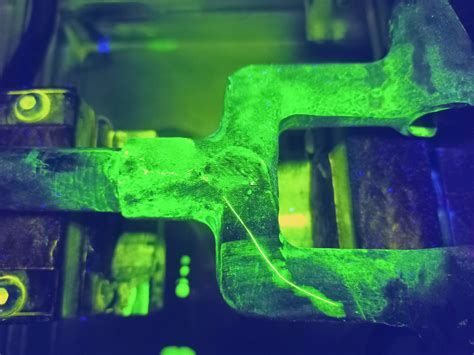

11. Badania nieniszczące i szczelne

Na tym etapie stosowane są procedury badań nieniszczących, co oznacza, że proces nie powoduje uszkodzeń materiałów korpusu zbiornika. Test szczelności jest konieczny, aby upewnić się, że ze zbiornika nie wydostanie się żaden gaz, zwłaszcza przy wysokim ciśnieniu.

12. Malowanie natryskowe i montaż

Ostatni proces polega na złożeniu wszystkich części i rozpyleniu farby na powierzchnię zewnętrzną. Natrysk farby zapobiega korozji i rdzy na powierzchni. Proces ten nadaje również korpusowi zbiornika dopracowany wygląd.

Specyfikacja typowej cysterny paliwowej

W przypadku cysterny na paliwo, nazywano ją także cysterną paliwową, cysterną olejową i ciężarówką olejową. Zgodnie z wymaganiami klientów, można dostosować objętość i przedział. Cysterny mogą być zaprojektowane jako 2, 3, 4 komory itp. Popularne modele samochodów ciężarowych do przewozu tankowców to: Sinotruck HOWO 336hp 6X4 10-kołowa cysterna na paliwo, ciężarówka chińska Cysterna, SINOTRUK HOWO Cysterna na olej i paliwo, HOWO 15000L cysterna, ciężarówka cysterna na paliwo HOWO 20000L.

Główne dane techniczne cysterny paliwowej SINO TRUK

Specyfikacja zbiornika

• Pojemność zbiornika: 20000L
• Materiał zbiornika: Stal węglowa

Specyfikacja silnika (technologia Steyr, wyprodukowana w Chinach)

• Model: WD615
• Typ: Chłodzony wodą, cztery suwy, 6 cylindrów w linii z chłodzeniem wodnym, turbodoładowaniem i chłodzeniem międzystopniowym, wtrysk bezpośredni
• Typ paliwa: Diesel
• Moc: 336 KM
