Budowa i elementy konstrukcyjne ciągnika siodłowego z naczepą

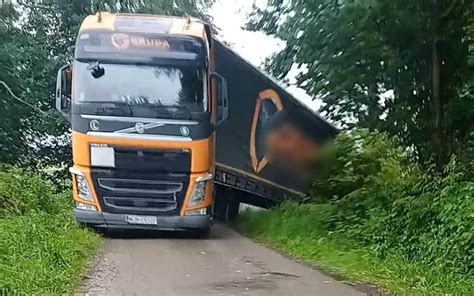

Ciągnik siodłowy to wyspecjalizowany pojazd ciężarowy, którego głównym zadaniem nie jest samodzielny przewóz ładunku, lecz ciągnięcie naczepy. W odróżnieniu od klasycznej ciężarówki ze stałą skrzynią ładunkową, stanowi on jedynie jednostkę napędową - potężny silnik, kabinę dla kierowcy i ramę z charakterystycznym sprzęgiem siodłowym.

Najistotniejszym aspektem w zrozumieniu istoty ciągnika siodłowego jest rozróżnienie go od innych pojazdów ciężarowych. Jego konstrukcja jest w pełni podporządkowana jednemu celowi: efektywnemu ciągnięciu ciężkich ładunków na duże odległości. Dopiero po połączeniu z naczepą tworzy on zestaw drogowy, popularnie, choć nie do końca precyzyjnie, nazywany TIR-em. Ciągnik jest więc mózgiem i sercem operacji, podczas gdy naczepa pełni funkcję „mięśni”, przenosząc właściwy ładunek.

Sprzęg siodłowy i naczepa

Mechanizmem łączącym oba elementy jest sprzęg siodłowy, czyli masywna, stalowa płyta z mechanizmem ryglującym, zamontowana na ramie ciągnika. Siodło, potocznie nazywane siodłem, pozwala na błyskawiczne i bezpieczne połączenie z różnego rodzaju naczepami, tworząc elastyczny zestaw drogowy. Naczepa wyposażona jest z kolei w sworzeń królewski (kingpin) - solidny, stalowy czop. Podczas sprzęgania, sworzeń wsuwa się w gniazdo siodła, gdzie zostaje automatycznie zablokowany. Podstawowa różnica leży w elastyczności. Ciągnik siodłowy może współpracować z naczepą-chłodnią, cysterną, wywrotką czy platformą do przewozu kontenerów.

Kierowca może zostawić jedną naczepę do rozładunku i w tym samym czasie podjąć inną, gotową do drogi. Jest to korzystne ekonomicznie, gdyż nie zmusza przedsiębiorcy do zakupu kolejnego samochodu ciężarowego, lecz tańszej od niego naczepy.

Elementy naczepy

Naczepa jest to rodzaj przyczepy, której część masy spoczywa na pojeździe ciągnącym. Zasadniczym zespołem naczepy jest rama, do której zamocowane jest zawieszenie wraz z osiami i kołami jezdnymi. We współczesnych naczepach osie, których może być od jednej do trzech, zawieszone są na pneumatycznych miechach. Do połączenia naczepy z siodłem służy sworzeń zamocowany do jej ramy. W naczepie zamontowany jest pneumatyczny układ hamulcowy z elementami umożliwiającymi połączenie go z ciągnikiem siodłowym.

Naczepa ma kształt długiego prostopadłościanu. Z tyłu znajdują się dwuskrzydłowe drzwi z odblaskową naklejką w czerwono‑białe ukośne pasy o równej szerokości. Naklejka znajduje się nisko na drzwiach. Pod nią są światła, a pod nimi po bokach wiszą dwa prostokątne, pionowo ustawione chlapacze, które służą do ochrony karoserii przed wodą, błotem i kamieniami. W tylnej części pod naczepą znajdują się koła tylne, po trzy po każdej ze stron.

Rodzaje naczep

• Naczepa skrzyniowa: Jest to konstrukcja kratownicowa oparta na ramie i pokryta blachą stalową. W nowszych konstrukcjach burty naczepy mogą być wykonane z aluminium, co obniża masę całej konstrukcji. Na skrzyni naczepy może być montowany stelaż wykonany ze stali lub aluminium, który w połączeniu z drewnianymi listwami stanowi sztywny szkielet pokryty plandeką wykonaną z brezentu lub folii z tworzywa sztucznego. Burty skrzyni mogą być połączone ze sobą w taki sposób, że tylko jedna z nich, najczęściej tylna, jest otwierana albo otwierać można wszystkie z wyjątkiem przedniej. Otwieranie się burt jest możliwe dzięki zawiasom łączącym je z podłogą. W naczepach, w których długość skrzyni ładunkowej jest duża, boczne burty mogą być dzielone i pomiędzy nimi umieszczone są słupki, połączone na stałe z podłogą skrzyni. Naczepy takie umożliwiają transport różnych towarów. Nieposiadające plandeki są stosowane do transportu tych materiałów, które nie muszą być zabezpieczone przed wpływami atmosferycznymi.
• Naczepa kurtynowa (firanka): Jest wykonana w oparciu o konstrukcję kratownicową opartą na ramie wykonanej ze stali. Jest to konstrukcja zamknięta, której cechą charakterystyczną jest to, że plandeka osłaniająca bok naczepy jest przesuwna. Górna część plandeki jest zamocowana w specjalnej szynie połączonej z dachem naczepy. W szynie zamontowane są specjalne rolki umożliwiające przesuwanie się bocznej ściany naczepy. Dolna część plandeki stanowiącej bok naczepy jest zamocowana pasami wyposażonymi w klamry do jej podłogi. Boczna ściana jest również wyposażona w mechanizm umożliwiający zwinięcie plandeki podczas wyładunku oraz właściwe jej napięcie po załadunku. Umożliwia to szybkie otwarcie boku naczepy, co ułatwia załadunek oraz znacznie go przyspiesza. Tego typu naczepy mogą posiadać również otwierany dach.
• Naczepa niskopodwoziowa: Charakteryzuje się znacznie obniżoną przestrzenią załadowczą. Osiąga się to poprzez obniżenie zawieszenia kół jezdnych oraz umieszczenie platformy załadowczej poniżej osi kół. Obniża to znacznie środek jej ciężkości oraz ułatwia załadunek towarów o dużej masie. Naczepy tego typu są często używane do transportu maszyn budowlanych, rolniczych oraz innych elementów posiadających duże gabaryty i ciężar, np. elementów konstrukcji budowlanych.
• Chłodnia: Nadwozie zamknięte ze sztywnymi ścianami i sufitem. Ściany, sufit i podłoga wnętrza takiego nadwozia są pokryte łatwozmywalnym tworzywem sztucznym. Pomiędzy zewnętrzną ścianą z blachy stalowej lub aluminiowej a wewnętrznym pokryciem znajduje się warstwa materiału termoizolacyjnego w celu izolacji cieplnej wnętrza nadwozia od otoczenia. Nadwozie tego typu musi być wyposażone w agregat chłodniczy umożliwiający kontrolowanie temperatury w przestrzeni ładunkowej. Nadwozie tego typu wyposażone jest w dwuskrzydłowe tylne drzwi z zawiasami umożliwiającymi otwarcie ich na boki.
• Cysterny: Rodzaj nadwozia zamkniętego, zbudowanego w kształcie walca lub - rzadziej - dwu połączonych ze sobą podstawami stożków ściętych. Materiały do produkcji tych nadwozi muszą być wykonane ze stali nierdzewnej. Każda cysterna musi być wyposażona w układy umożliwiające jej napełnienie i opróżnienie, które może się odbywać grawitacyjnie albo za pomocą pompy zamontowanej na cysternie. Wnętrze cysterny może posiadać perforowane przegrody, może być też podzielone na niezależnie od siebie napełniane komory posiadające indywidualne urządzenia do ich napełniania i opróżniania. Cysterny są wykorzystywane do transportu cieczy, gazów oraz materiałów sypkich, np. produktów spożywczych, zbóż, cementu itp.

Technologie i systemy ciągnika siodłowego

Współczesny ciągnik siodłowy to cud inżynierii, gdzie potężna moc musi iść w parze z niezawodnością, ekonomią i coraz bardziej restrykcyjnymi normami ekologicznymi. Pod kabiną pracują gigantyczne silniki Diesla o pojemnościach od 11 do nawet 16 litrów, generujące moce rzędu 450-770 koni mechanicznych. Producenci, tacy jak DAF, Scania, Volvo czy Mercedes-Benz, muszą spełniać rygorystyczne normy emisji spalin, obecnie głównie Euro 6.

Układ napędowy i przeniesienie napędu

Era manualnych skrzyń biegów w transporcie długodystansowym powoli dobiega końca. Dominują automatyczne skrzynie biegów (a właściwie zautomatyzowane), które dzięki inteligentnemu oprogramowaniu, często połączonemu z GPS, dobierają przełożenia w sposób optymalny. Analizując topografię terenu, potrafią przewidzieć wzniesienia i zjazdy, redukując zużycie paliwa i odciążając kierowcę.

Oznaczenia takie jak 4×2 czy 6×4 opisują układ napędowy pojazdu. Pierwsza cyfra oznacza liczbę kół (lub punktów styku z podłożem), a druga liczbę kół napędzanych. Najpopularniejsza konfiguracja 4×2 (dwie osie, jedna napędowa) jest standardem w transporcie dalekobieżnym po utwardzonych drogach. Z kolei wariant 6×4 (trzy osie, dwie napędowe) stosuje się w trudniejszych warunkach, np. w budownictwie czy leśnictwie.

Zadaniem wału napędowego jest przeniesienie napędu z silnika do mostu napędowego. Most napędowy to zespół elementów w formie osi, którego głównym zadaniem jest przekazanie mocy z wału napędowego na koła poprzez mechanizm różnicowy rozdzielający moment obrotowy pomiędzy półosie. Pełni również funkcję utrzymania konstrukcji pojazdu.

Systemy bezpieczeństwa i hamowania

Zapanowanie nad masą 40 ton rozpędzoną do 90 km/h wymaga zastosowania najbardziej zaawansowanych systemów bezpieczeństwa. Producenci prześcigają się we wdrażaniu technologii, które nie tylko chronią kierowcę i ładunek, ale także innych uczestników ruchu drogowego. Standardem jest dziś elektroniczny system hamulcowy EBS (Electronic Braking System), który zapewnia znacznie szybszą reakcję i równiejszy rozkład siły hamowania w całym zestawie niż systemy pneumatyczne.

Nowoczesne ciągniki wyposażone są w cały pakiet systemów ADAS (Advanced Driver-Assistance Systems). Aktywny tempomat (ACC) utrzymuje bezpieczną odległość od poprzedzającego pojazdu, asystent pasa ruchu (LKA) koryguje tor jazdy, a system awaryjnego hamowania (AEBS) potrafi samodzielnie zatrzymać pojazd przed przeszkodą.

Hamulce zasadnicze (tarczowe lub bębnowe) nie są przeznaczone do ciągłego wytracania prędkości, np. na długich zjazdach, gdyż mogłoby to prowadzić do ich przegrzania i utraty skuteczności. Dlatego ciągniki wyposaża się w systemy hamowania długotrwałego, takie jak retardery czy intardery.

Kabina kierowcy

Dla kierowcy zawodowego kabina ciągnika siodłowego to znacznie więcej niż miejsce pracy. To jego biuro, sypialnia, kuchnia i centrum dowodzenia w jednym. Centralnym punktem jest pneumatyczny fotel kierowcy z wszechstronną regulacją, który tłumi drgania i zapewnia komfort przez wiele godzin jazdy. Deska rozdzielcza, często z cyfrowymi wyświetlaczami, jest zaprojektowana tak, aby wszystkie przełączniki i informacje były w zasięgu wzroku i ręki. Za fotelami znajduje się przestrzeń sypialna, wyposażona w jedno lub dwa łóżka, liczne schowki, lodówkę, a nierzadko także kuchenkę mikrofalową. Niezbędne jest wydajne ogrzewanie postojowe, które pozwala utrzymać komfortową temperaturę w kabinie podczas obowiązkowych pauz, nawet przy wyłączonym silniku.

Kabina to także centrum komunikacji i zarządzania. Systemy telematyczne (FMS) pozwalają spedytorowi na bieżąco monitorować pozycję pojazdu, jego parametry techniczne i styl jazdy kierowcy. Zintegrowana nawigacja GPS dla ciężarówek uwzględnia ograniczenia tonażowe i wysokościowe.

Konstrukcja kabiny

Kabina samochodu ciężarowego to część nadwozia, która jest wyposażona w urządzenia i przyrządy niezbędne do kierowania samochodem. Wyposażona jest zarówno w to, co kluczowe podczas realizacji zadań związanych z wykonywaną pracą, jak i przydatne podczas wypoczynku. Rozróżnia się dwa rodzaje kabin: kabina wagonowa, gdzie miejsce kierowcy i pasażerów ulokowane jest nad jednostką napędową, oraz kabina klasyczna (long nose), charakterystyczna dla pojazdów produkcji amerykańskiej, gdzie miejsce kierowcy i pasażerów znajduje się za silnikiem.

Elementy szkieletu konstrukcji nośnej kabiny obejmują profile tłoczone z blachy: belka nadokienna (nad przednią szybą), belka podokienna (pod przednią szybą), belka progowa (pod drzwiami) oraz słupki: przedni, boczny i tylny, łączące poszczególne belki.

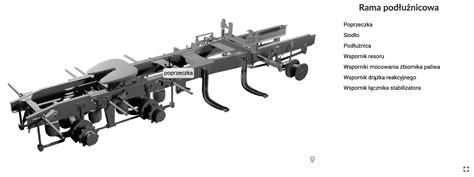

Rama podłużnicowa

Rama pojazdu jest elementem przenoszącym wszystkie siły wynikające z pracy układów samochodu i przewożonych ładunków. Służy do połączenia wszystkich układów i elementów pojazdu. Rama podłużnicowa jest złożona z dwóch podłużnych belek (tzw. podłużnic) i poprzecznych belek (tzw. poprzeczek), łączących ze sobą obie podłużnice. Odpowiedni kształt poprzeczek ułatwia mocowanie części podwozia i nadwozia.

Ramy podłużnicowe są powszechnie stosowane w samochodach ciężarowych. Podłużnice ułożone są równolegle lub nieznacznie równolegle do osi podłużnej samochodu. Ramy te mają zazwyczaj płaską powierzchnię górną i posiadają wsporniki oraz otwory, służące do połączenia z nią wszystkich mocowanych do niej układów i mechanizmów.

Elementy mocowane do ramy łączy się z nią przy użyciu wsporników i łączników. Większość tych pierwszych jest mocowana do podłużnic, które zapewniają ramie wymaganą wytrzymałość. Funkcję zderzaków pojazdu pełnią specjalne belki montowane na końcach ramy. Do tylnej poprzeczki ramy może być umocowane urządzenie, które sprzęga samochód z przyczepą. Podłużnice wykonuje się zwykle z belek stalowych o przekroju ceowym. Mogą one być także wzmocnione wkładkami, które umieszcza się w miejscach szczególnie obciążonych.

Elementy mocowane do ramy

• Silnik: Mocuje się do ramy w kilku punktach, wykorzystując wsporniki i łączniki metalowo‑gumowe, których zadaniem jest tłumienie drgania silnika i ograniczanie przełożenia tych drgań na ramę samochodu.
• Skrzynia biegów i skrzynia rozdzielcza: Mocowane do ramy podobnie jak silnik.
• Osie jezdne i mosty napędowe: Wiązane z ramą przez elementy zawieszenia.
• Skrzynia ładunkowa: Łączy się z ramą za pomocą metalowych lub metalowo‑gumowych wsporników.
• Urządzenia specjalne (cysterny, żurawie): Zwykle mocowane do ramy pośredniej, połączonej z ramą samochodu obejmami i śrubami.

Znaczenie ciągników siodłowych w logistyce

Ciągniki siodłowe są fundamentem współczesnej logistyki. Ich zdolność do transportowania niemal każdego rodzaju ładunku na dowolną odległość sprawia, że są one wszechobecne na drogach ekspresowych i autostradach. Dzięki wymiennym naczepom jeden ciągnik może jednego dnia przewozić palety z żywnością na naczepie kurtynowej (plandekowej), drugiego - stal na platformie, a trzeciego - kontener morski z terminalu do magazynu. Ciągniki obsługują również transport wymagający specjalistycznych naczep, np. naczepy-chłodnie z agregatami utrzymują stałą temperaturę dla żywności czy leków. Cysterny przewożą płyny - od mleka po paliwa i chemikalia.

Ciągnik siodłowy odgrywa niezastąpioną rolę w transporcie intermodalnym. To on dostarcza naczepę lub kontener do terminalu kolejowego lub portu, gdzie ładunek kontynuuje podróż pociągiem lub statkiem, a następnie inny ciągnik odbiera go w miejscu docelowym.

Regulacje i aspekty ekonomiczne

Transport drogowy jest jedną z najściślej regulowanych gałęzi gospodarki. Przepisy mają na celu zapewnienie bezpieczeństwa, uczciwej konkurencji oraz odpowiednich warunków pracy dla kierowców. Każdy ciągnik siodłowy musi być wyposażony w tachograf cyfrowy, który rejestruje aktywność kierowcy: czas jazdy, innej pracy, dyspozycyjności i odpoczynku. Zasady te reguluje umowa AETR oraz unijny Pakiet Mobilności. Do prowadzenia zestawu drogowego wymagane jest prawo jazdy kategorii C+E oraz świadectwo kwalifikacji zawodowej, odnawiane co 5 lat. Każdy transport międzynarodowy musi odbywać się na podstawie listu przewozowego CMR. Ciągniki podlegają częstym i rygorystycznym badaniom technicznym. Obowiązkowe jest ubezpieczenie OC, a standardem w branży jest dodatkowe ubezpieczenie AC oraz OCP (Odpowiedzialności Cywilnej Przewoźnika), które chroni ładunek.

Koszty i finansowanie

Prowadzenie firmy transportowej to skomplikowana gra ekonomiczna, w której liczy się każdy grosz. Największą pozycję w budżecie stanowi paliwo (olej napędowy), którego zużycie waha się w granicach 25-35 litrów na 100 km. Kolejne istotne wydatki to regularne serwisowanie (wymiana olejów, filtrów), opłaty drogowe oraz koszt opon ciężarowych. Zakup nowego ciągnika siodłowego to inwestycja rzędu kilkuset tysięcy złotych. Dlatego najpopularniejszą formą finansowania jest leasing ciągnika, który pozwala rozłożyć koszt w czasie i zaliczyć raty w koszty uzyskania przychodu. Walka o rentowność toczy się na polu optymalizacji. Szkolenia kierowców z techniki ekonomicznej jazdy (ecodriving) mogą obniżyć spalanie paliwa o kilka litrów na 100 km, co w skali floty generuje olbrzymie oszczędności.

Przyszłość transportu ciężarowego

Branża transportowa stoi u progu rewolucji. Silnik Diesla, choć wciąż dominujący, ma już silną konkurencję. Coraz śmielej na rynek wchodzą ciągniki elektryczne, idealne na krótszych, stałych trasach. Na dłuższych dystansach nadzieje wiąże się z napędem wodorowym (ogniwa paliwowe) oraz skroplonym gazem ziemnym (LNG), który jest bardziej ekologiczną alternatywą dla oleju napędowego.

Kolejnym krokiem jest autonomiczna jazda. Już dziś testowane są technologie takie jak platooning, gdzie kilka ciężarówek połączonych cyfrowo jedzie w konwoju w bardzo małej odległości, co redukuje opory powietrza i zużycie paliwa. Przyszłość transportu to dane. Ciągniki naszpikowane czujnikami (Internet Rzeczy - IoT) będą zbierać ogromne ilości informacji o swoim stanie, otoczeniu i przewożonym ładunku.
